基本坡口符号
坡口符号
（注：图中“破”应为“坡”）

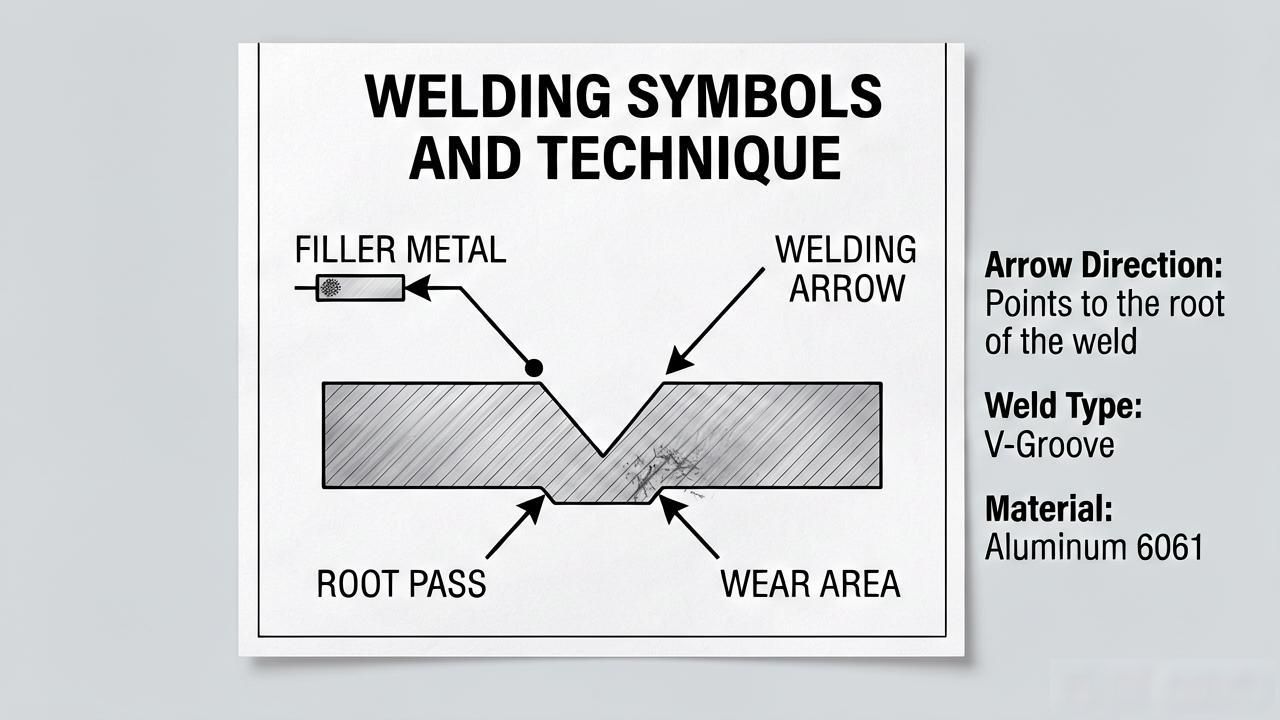

焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法依照国家标准 -85 的规定使用阿拉伯式子予以表示, 将其标注于指引线的尾部之处。常用焊接方法的代号呈现如见表 3 – 9 所示的情况。要是属于组合焊接方法, 能够用“/”进行分开, 左侧部分用来表示正面（或者盖面）的焊接方法, 右侧部分用来表示背面（或者打底）的焊接方法。比如 V 形焊缝先是采用钨极氢弧焊进行打底操作, 随后运用手工电弧焊来进行盖面操作, 那么就表示成 141/111。
见图3-21所示内容为焊缝符号以及焊接方法代号的标注示例, 此图呈现的是V形坡口对接焊缝, 乃是对背面进行的封底焊操作, 正面焊缝表面处于齐平状态, 且其焊接方法是打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用的是手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
被叫做GB324一1988《焊缝代号》的这个式子, 是用来绘制钢结构焊接符号要依据的式子。钢结构这一事物所占的领域, 一般是归属在建筑学科这个范围里的, 并且是属于建筑行业的。所以, 在对钢结构焊接符号进行标注的这种行为当中, 常常会伴随着建筑符号, 还有型钢符号, 另外还有螺栓符号以及铆钉符号等等这些东西。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。这两条基准线之中, 有一条是实线, 还有一条是虚线, 并且它们的线型都是细线。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线通常应当与图样的标题栏平行, 只是在特殊条件之下才会与标题栏垂直。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、一般情况下, 箭头线相对焊缝的位置并无特殊要求, 不过, 在标注单边形焊缝时, 箭头线需要指向带有坡口一侧的那个工件。
6、和基准线相交或者相切的, 是基本符号、补充符号, 与基准线重合的线段呢, 要用粗实线去表示。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线, 尺寸数字原则上亦是粗实线, 尾部符号为细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、在同一个图形之上, 要是焊缝的形式、断面的尺寸以及辅助的要求全部都是相同的情况, 那么就能够仅仅挑选一处来标注焊缝的符号以及尺寸。并且还要加注“相同焊缝的符号”, 其中相同焊缝的符号是3/4圆弧, 它画在引出线的转折之处。
当处于同一个图形里面时, 要是存在数种相同的焊缝, 那么能够把那些焊缝进行分类编号, 将其标注在尾部符号的里面, 分类编号会采用A、B、C等等, 在同一类的焊缝当中可以挑选一处来标注代号。
9、需要按图1-38方式进行标注的, 是熔透角焊缝的符号, 熔透角焊缝的这个符号呢, 是个涂黑的圆圈, 它画在引出线的转折地方, 这。
10、对于那种形状之中比较长的角焊缝, 像是用来焊接实腹钢梁翼缘的焊缝, 它是可以不采用引出线来进行标注的, 而是能够直接在角焊缝的旁边去标注焊缝尺寸的值K。
11、当在连接长度范围之中, 仅仅只是局部的区段存在着焊缝之时, 按照图1-40进行标注, K是角焊缝焊脚尺寸。
12、要是焊缝分布呈现出不规则的状况, 那么在对焊缝符号予以标注的这个时候, 于焊缝的位置添加中实线以此来表明可见焊缝, 或者添加栅线用来表示不可见焊缝。
13、两个相互进行焊接的焊件, 若呈现单面焊接且带有双边不对称坡口的焊缝这种情况时, 引出线的箭头会指向具有较大坡口的那个焊件。
14、围焊缝符号, 用于环绕工作件的周围, 它是要用圆圈来予以表示的。另外, 此符号需要画在引出线的那个转折之处, 并且还要标注出其焊角尺寸K。
15、当存在三个或者三个以上的焊件在相互之间进行焊接的时候, 其焊缝是不可以当作双面焊缝来进行标注的, 焊缝符号和尺寸都应该另行分别进行标注。
16、在施工现场那儿进行焊接操作的焊件, 其上面的焊缝是需要标记“现场焊缝”这个符号的。现场焊缝的符号呢, 是那种被涂黑的三角形旗号模样, 它会绘制在引出线的转折的地方。
17、在相互进行焊接的两个焊件当中, 当仅有一个焊件带有坡口的时候, 比如说呈现单面V形这种情况, 引出线的箭头所指向的便是带有坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
