焊接符号, 是一种工程方面所运用的语言, 其作用在于, 去表示焊缝呈现出来的形状, 以及尺寸大小, 还有焊接所采取的方法等相关信息。这些符号, 对于保障焊接结构具备的正确性以及质量而言, 有着至关重要的意义。以下是一些常见的焊接符号, 以及它们相应的解释:
1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号
在弧焊图纸里头, 焊接符号常常跟指引线, 以及基准线, 还有尺寸标注一块儿拿去使用, 进而构成一个完整的焊接标注体系。这些符号跟标注一同阐述了焊缝的具体要求, 以此来保证焊接过程能够依照设计要求去开展。
焊接符号是有一定国家标准与规范遵循的, 具体像GB324、ISO 2553、AWS A2.4等。这些标准对焊接符号画出的方法, 它的尺寸比例以及标注的规则做了规定, 目的是保证焊接符号的一致性还有可读性。
一.焊缝的基本尺寸及相关概念
1. 焊趾：
焊缝表面与母材的交接处。
2. 焊缝宽度（B）：
焊缝表面两焊趾之间的距离。
3. 焊缝厚度：
在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。

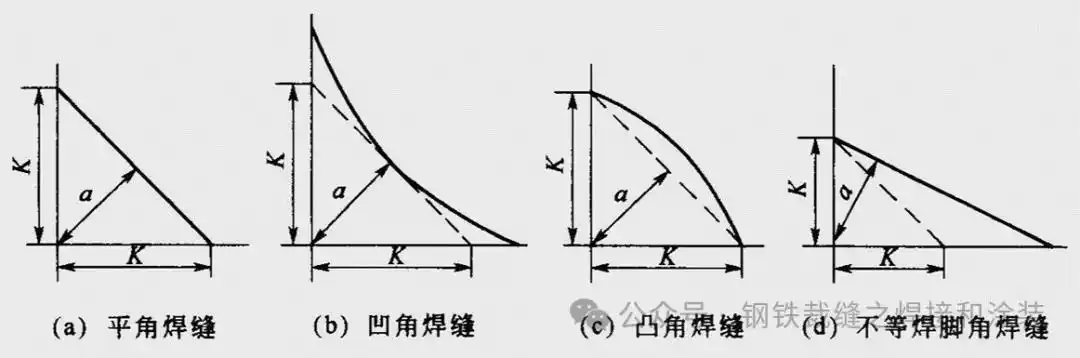

4. 焊脚尺寸：
在角焊缝横截面上画的最大等腰直角三角形里, 直角边有个长度, 这个长度是啥呢。
5. 焊脚：
至脚焊缝的横截面里, 于一个直角面上所存在的焊趾之处, 到另一个直角面的表面那儿, 其最小的距离。
6. 熔深：
在焊接接头的横截面上，母材或前道焊缝熔化的深度；
7. 焊缝成形系数：
熔焊时，在单道缝横截面上焊缝宽度B与焊缝计算深度H的比值；
8. 余高：
超出母材表面连线上面的那部分焊缝金属的最大高度；
9. 焊根：
焊缝背面与母材的交接处；
10. 弧坑：
弧焊时，由于断弧或收弧不当，在焊道末端形成的低洼部分；
11. 熔池：
焊接时, 于焊接热源的作用之下, 焊件之上形成的, 是拥有一定几何形状的液态金属部分, 且此部分是处于熔焊的过程当中。
二.焊缝的基本搭接形式

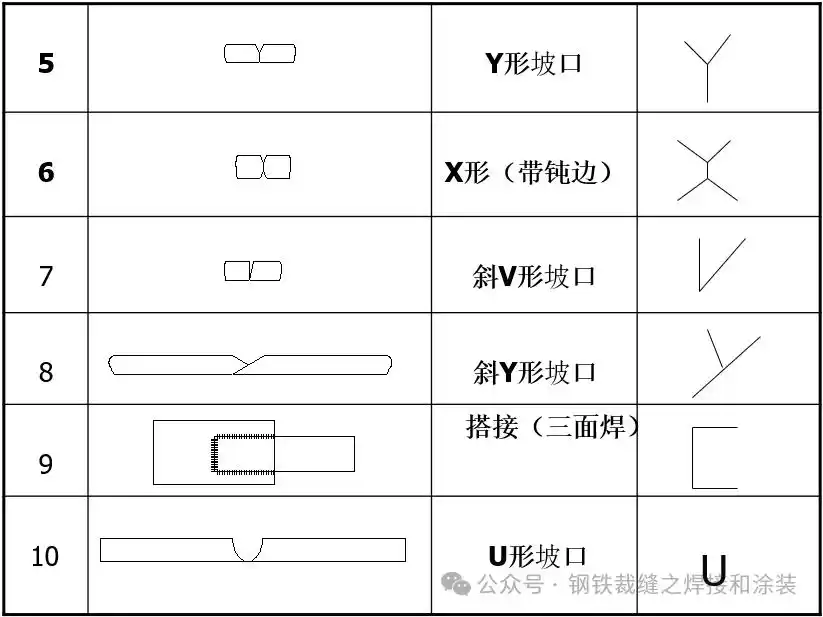

焊接接头中常用的有, 对接接头, T形接头, 十字接头, 搭接接头, 角接接头, 端接接头, 套管接头, 斜对接接头, 卷边接头, 锁底对接接头等。
三. 焊缝的基本坡口形状
坡口, 是依据设计或是工艺所需, 在焊件的待焊位置进行加工, 使其形成一定的几何形状, 并且经过装配之后所构成的沟槽。
开坡口：用机械、火焰或电弧等加工坡口的过程。
开坡口的目的：
（1）其目的在于确保电弧能够深入抵达焊缝根部, 从而致使其实现焊透, 进而获取良好的焊缝成形状况, 并且利于进行清渣。
（2）合金钢方面, 进行焊接时, 坡口能够发挥作用, 其作用是调节母材金属, 以及调节填充金属的比例。这个比例就是熔合比。
钢结构有板厚, 需要选用焊接焊接方法, 针对焊接施工时的位置, 还要考虑焊接工艺, 综合这些情况, 来选择和设计坡口的形式以及尺寸。
1) 焊缝中填充的材料少；
2) 具有好的可焊性；
3) 坡口的形状应容易加工；
4) 便于调整焊接变形。
四. 焊缝的基本形式
焊缝：焊件经焊接后所形成的结合部分。
分类：
1、按空间位置可分为：平焊缝、横焊缝、立焊缝、仰焊缝；
2、按结合方式可分为：对接焊缝、角焊缝、塞焊缝；
3、按焊缝断续情况可分为：连续焊缝、断续焊缝；
4、按承载方式可分为：工作焊缝、联系焊缝。
焊成的缝是组成焊接而成连接处的最主要部分了, 相互对接的接头所形成的焊缝, 以及两两相交的接头所形成的焊缝乃是焊缝的基本样式。
五. 设计和选择焊接接头的主要因素
（1）保证焊接接头满足使用要求；
（2）接头形式能保证选择的焊接方法正常施焊；
（3）其接头形式应当尽可能地简单, 尽可能地选用平焊以及自动焊这种焊接方法, 较少采用仰焊和立焊, 并且最大应力尽可能不要设置在焊缝之上。
（4）焊接工艺具备确保焊接接头于设计温度以及腐蚀介质里实施正常工作的能力, 情况就是如此, 确实这样。
（5）焊接时, 变形程度小, 应力也小, 能够满足施工要求里, 达到所需技术条件, 具备所需人员条件, 拥有所需设备条件后的情况。
（6）尽量使焊缝设计成联系焊缝；
（7）焊接接头便于检验；
（8）焊接前的准备和焊接所需费用低；
（9）对角焊缝来讲, 不宜去选择以及设计过大的焊角尺寸, 经过试验能够证明, 单位面积承载能力较低的是大尺寸角焊缝等。
六.焊接接头的表示方法
设计人员想要让自己所设计的结构或者产品, 被制造人员精准无误地加工制造出来, 那么就一定要将结构以及产品的施工技术条件, 在设计图样以及设计说明书等设计文件之上, 详尽地表述出来。
对于焊接接头, 设计人员通常会采用, 有关标准所规定的焊缝符号, 以及焊接方法代号, 来进行表示。
也能够运用技术制图手段来予以呈现, 然而运用图形去详尽地阐明焊接接头的焊接加工要求, 以及运用文字具体地叙述此焊接接头的焊接加工注意事项, 这是极为繁杂且烦琐的。
用标准所规定的各类符号以及代号, 清晰且明白地指出焊接接头的类型, 指出其形状, 指出其尺寸, 指出其位置, 指出其表面状况, 指出焊接方法, 还指出与焊接相关的各项条件, 这是十分必要的。
焊缝符号, 是一种符号, 它用于在图纸上, 标注出焊缝的形式, 标注出焊缝的尺寸, 以及标注出焊接的方法。
通过GB324《焊缝符号表示法》, 此标准适用于金属熔焊以及电阻焊, 还有《金属焊接及钎焊方法在图样上的表示代号》作出了规定且进行了规范。
组成焊缝的符号有, 基本符号, 辅助符号, 补充符号, 焊缝尺寸符号, 指引线与。

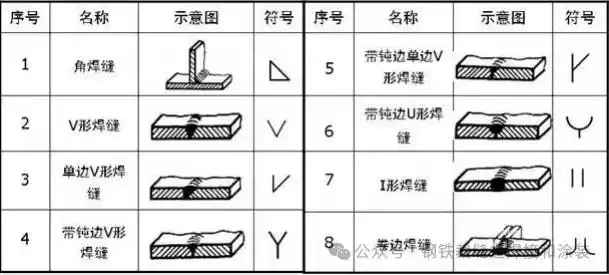

1.基本符号

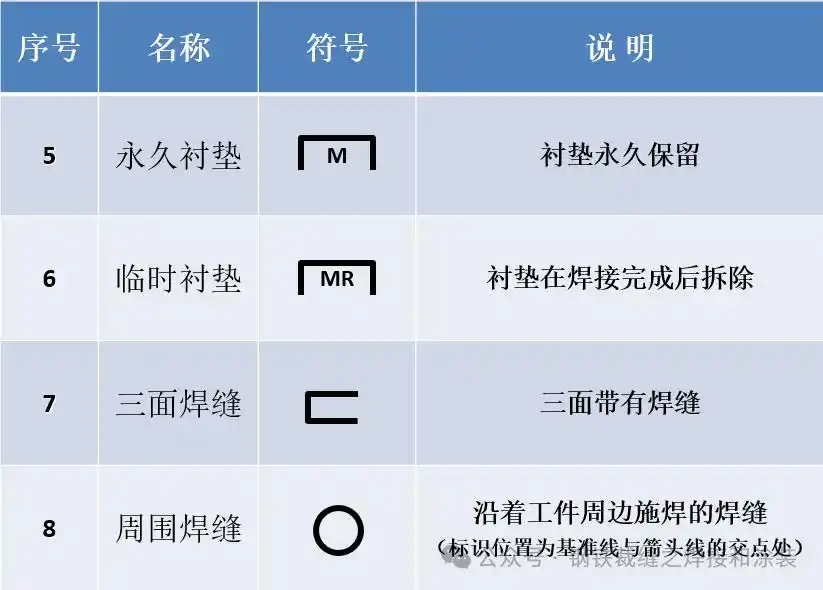

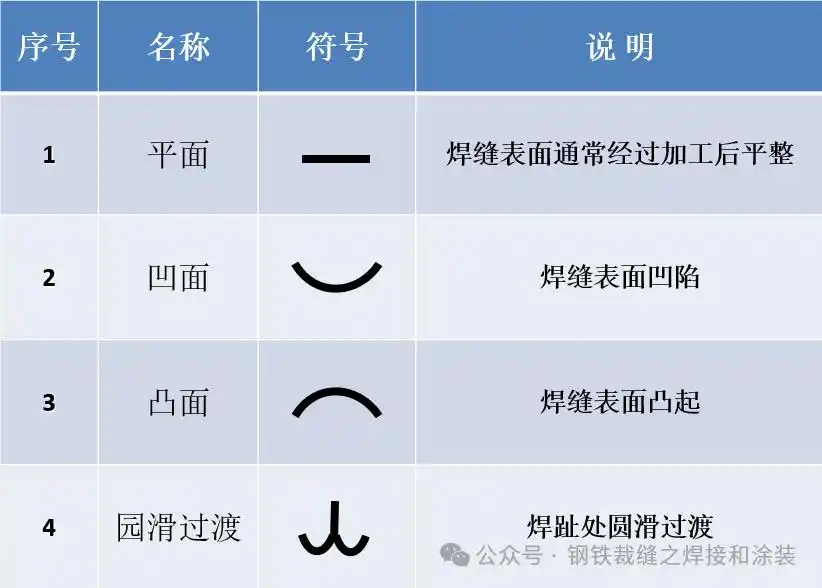

2.辅助符号, 补充符号

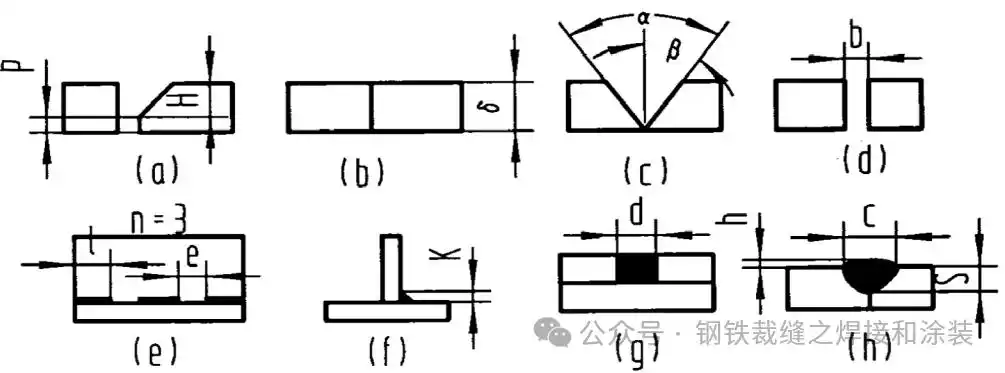

3. 焊缝尺寸符号
于焊缝基本符号之左侧, 标注焊缝横截面上的尺寸, 像钝边高度P, 坡口深度H, 焊角高度K之类。要是焊缝的左侧未作任何标注, 且又不存在其它说明的情况下, 表明对接焊缝需完全焊透。
在焊缝基本符号的右侧, 会标注焊缝长度方向的尺寸, 像是焊缝段数n，还有焊缝长度l, 以及焊缝间隙e。要是基本符号右侧没有任何的标注, 而且也不存在其它说明的情况时, 那就表明焊缝在整个工件长度方向上是连续的。在焊缝基本符号的上侧或者下侧, 会标注坡口角度α, 还有坡口面角度β以及根部间隙b。在指引线的尾部会表注相同焊缝的数量N和焊接方法。
七.基本符号和指引线的位置规定
1、基本要求
焊缝的准确部位, 普遍按基本符号跟指引线的相对位置来确定, 在焊缝符号里边儿, 基本符号及指引线属于基本要素, 具体位置有:
—— 箭头线的位置
—— 基准线的位置
—— 基本符号的位置

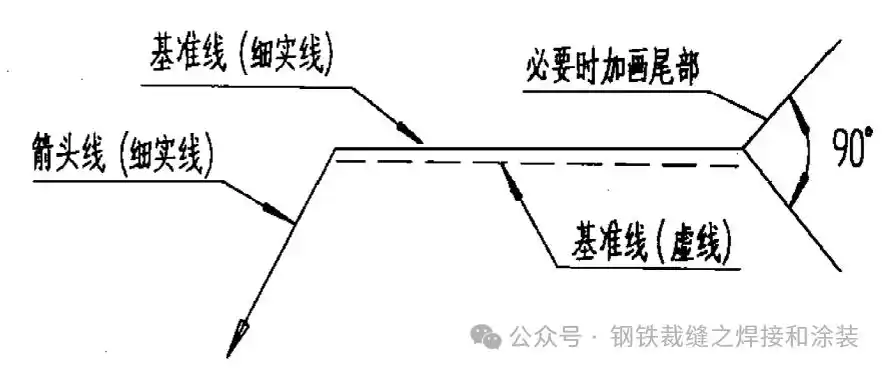

2、指引线
指引线由箭头线和基准线（实线和虚线）组成，见图。
箭头线对于焊缝位置, 一般不存在特殊要求, 此时, 若其直接指向焊缝, 那么能够指向焊缝正面或者反面。然而, 当标注单边V形焊缝、带钝边的单边V形焊缝、带钝边的单边J形焊缝时, 箭头线应指向有坡口侧的工件, 箭头线应指向有坡口一侧的工件。并且, 基准线的虚线亦能够画在基准线实线的上方。
要是箭头线径直指向焊缝, 那么基本符号要标注在实线那一侧，犹如图中的那种角焊缝符号里的角焊缝符号那般。要是箭头线指向焊缝的另一处, 当箭头线指向焊缝的另一处时, 基本符号就得标注在基准线的虚线侧。

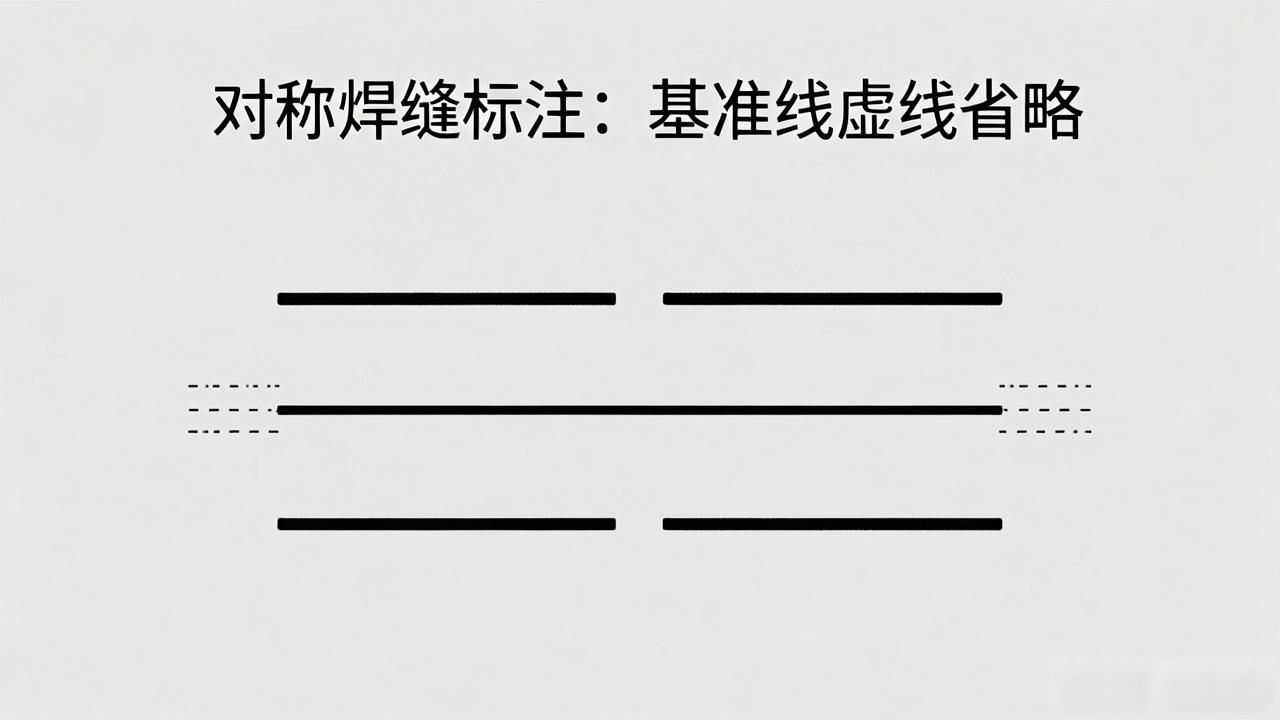

标注对称焊缝和双面焊缝时，基准线中的虚线可省略。
A区, 属于主要功能类别区域, 其作用是对基本符号、特殊符号以及补充符号里的垫板符号进行标注, 同时还要对辅助符号中的平面符号、凸面符号、凹面符号予以标注。
B区, 它属于补充功能区, 其布置位置是在A区的上方或者下方, 它负责标注焊缝尺寸之中的坡口角度α, 还负责加注坡口面角度β以及根部间隙b。
C区, 于基本符号的左侧之处, 对焊缝横截面上诸如钝边p、坡口深度H、焊角尺寸K、余高h、焊缝有效厚度S、根部半径R、焊缝宽度C以及熔核直径d等尺寸符号和数值进行标注。
D 区, 于那基本符号右端之处, 去标注交错焊缝的符号, 然后将焊缝处于纵向也就是长度方向的尺寸数值予以标注, 像其中焊缝段数的 n 值, 以及焊缝长度的 l 值, 还有焊缝间距的 e 值。
E区：标注补充符号中的三面焊缝符号；
F区：标注补充符号中的现场焊缝符号和周围焊缝符号；
G区, 要去针对补充符号里的尾部符号进行标注, 再于尾部符号后边, 标注相同的焊缝条数N值, 以及焊接方法代号, 还有焊缝质量和检测要求。
常用焊接方法在图样的表示代号

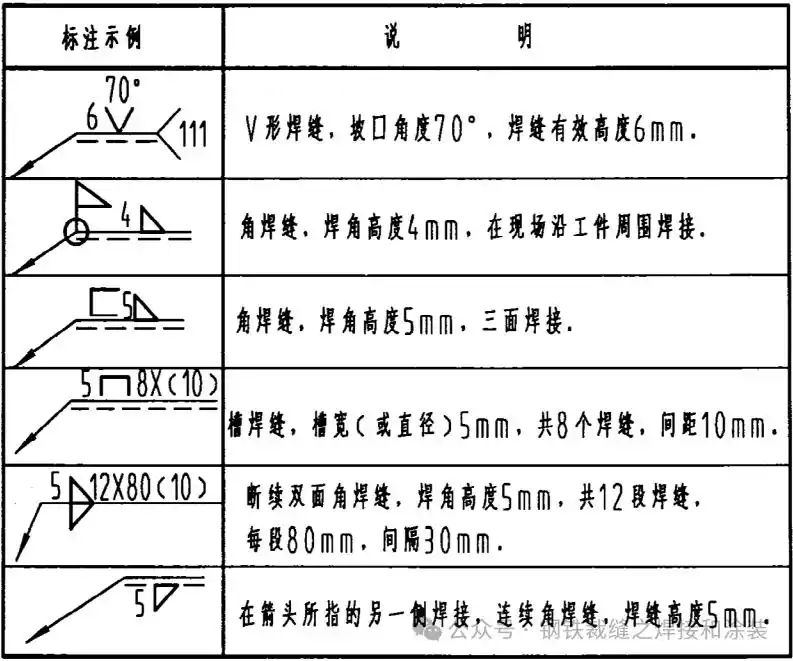

常见焊缝标注及说明：
图中所示系断续焊缝标识, 于其中, n用以 焊缝个数, 有特定长度（不涵盖弧端凹陷情况）, 同时, e指代焊缝间隔距离。
常见的焊缝标注错误。
八. 国际焊接符号标注的差异
1. 基准线那儿以及箭头所指的一侧: 于国标里头, 还有欧标当中, 指引线是由一条实线跟一条虚线共同构成的那种情况, 然而美标呢, 仅仅只有一条实线来当成指引线这一状况。
国标与欧标箭头的一侧处, 是标注于实线基准线的一侧位置区域, 存在处于线上或者线下面的可能性, 就如同下面所展示图例；美图标注箭头的一侧, 仅仅只能处在实线基准线的下侧位置。不管是国标加欧标, 又或者是美标, 在存在坡口的情形状况下, 箭头均都得指向坡口的一侧, 如同下面所展示的图例那样。

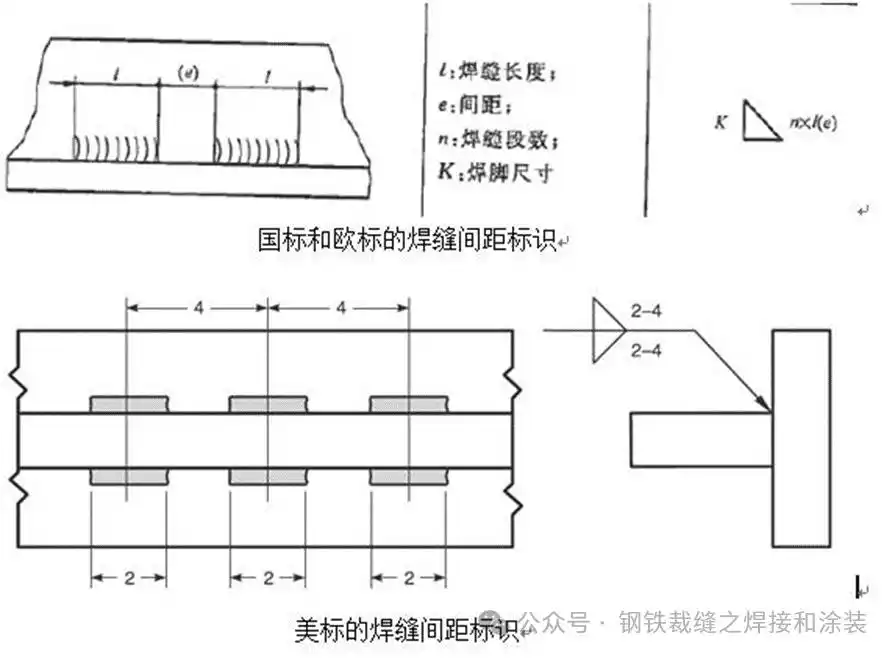

2. 不间断的角焊缝之间的间距方面, 国家标准和欧洲标准所明确规定的断断续续的焊缝间距是表示两段彼此相邻的焊缝尾部与首部端点之间的距离, 然而美国标准所定义的却是两段彼此相邻的焊缝中心之间的距离。除此之外, 这两种不同标准的标注形式也是不一样的, 国家标准和欧洲标准一般情况下会把间距标注在括弧当中, 可是美国标准却是将其标注在破折号的后面。
3.点焊缝
圆的后侧所标注的, 是国标以及欧标的点焊缝数量, 情况如下图示；圆的上下侧所标注的, 是美标的点焊缝数量, 情况如下图示。
4. 焊接位置符号, 国际焊接位置符号, 存在着两个主要标准, 一个是美标ASME IX, 还有就是AWS A3.0, 再加上国际标准。这两套标准, 在焊接位置符号的表述方面, 有着显著的差别。比如说呀美标使用1G来表示平焊, 2G用来表示横竖, 然而国际标准, 也有相适配他自身的符号予以表示。
存在着这些差异, 这些差异展现出不同国家或者地区于焊接符号标注层面的习惯以及规定。于实际运用当中, 需依据具体的标准以及规范来开展焊接符号的标注, 以此保证信息的精准传达和焊接工艺的正常执行。伴随这一情况, 若针对涉及国际合作的焊接项目而言, 就务必要格外留意不同标准之间所存在的差异, 防止因为标注不妥当从而引发的误解或者错误。
