基本坡口符号

坡口符号

焊接图纸符号标注图解示例

焊接符号标注实例及方法

于焊接结构图样之上, 焊接方法依照国家标准 -85 的规定, 以阿拉伯效字展现, 标注于指引线的末尾一处。常见焊接方法代号如同表 3 – 9 所呈现那般。要是属于组合焊接方法, 可借由“/”予以区分开来, 左侧代表前端面(或盖面)的焊接方法, 右侧描绘背面(或打底)焊接方法。举例来说, V 形焊缝先是运用钨极氢弧焊进行打底操作, 之后借助手工电弧焊实施盖面作业, 那么就表述成 141/111。

所示图3-21呈现了焊缝符号以及焊接方法代号的标注示例, 该图所展示的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面处于齐平状态, 实施打底焊所采用的焊接方法为手工钨极氩弧焊, 而盖面焊以及封底焊运用的是手工电弧焊。

焊接方式代号

焊接符号表示方法

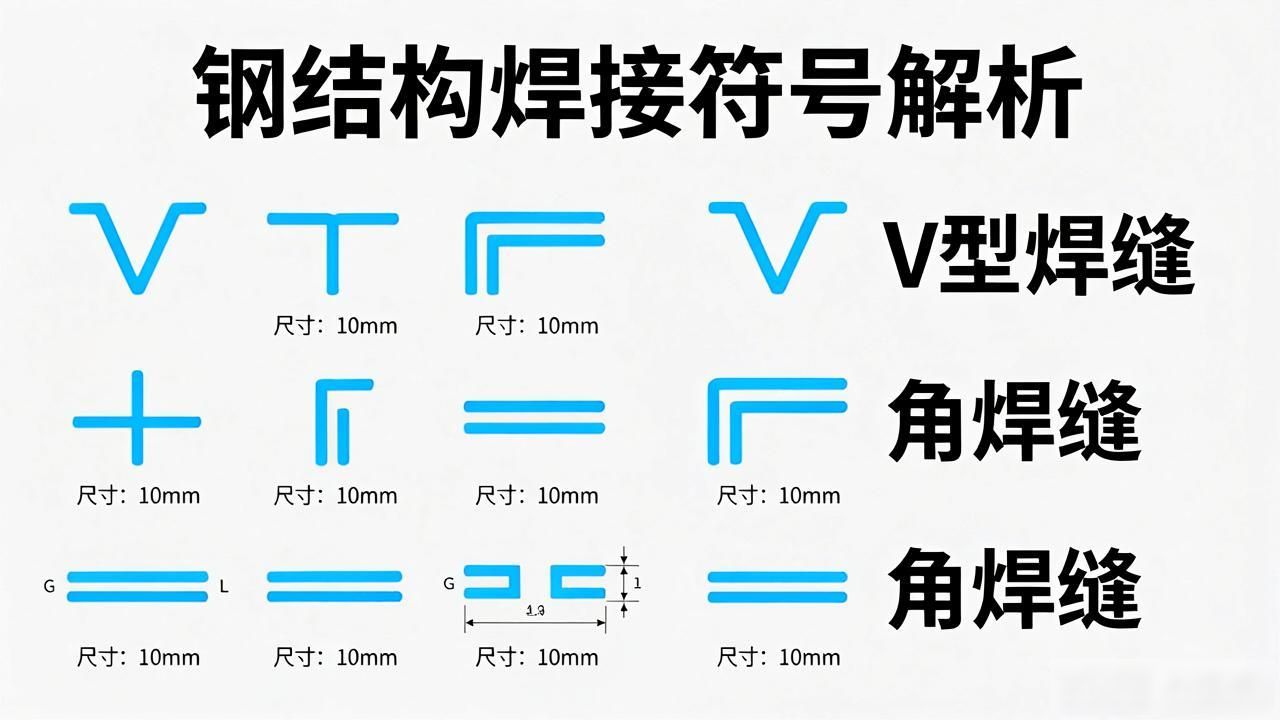

钢结构焊接符号含义大全

根据GB324一1988《焊缝代号》绘制的是钢结构焊接符号, 钢结构通常归属于建筑学科, 属于建筑行业, 所以在对钢结构焊接符号进行标注的时候, 常常会伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定

1、引出用来表示焊缝那部分的线, 是由箭头以及两条基准线组合而成的。其中有那么一条呈现为实线, 另外还有一条呈现为虚线, 它们各自的线型都是那种细线。

2、基准线的虚线, 能够画在基准线实线的上方, 也能够画在下方, 基准线通常应当与图样的标题栏保持平行, 只是在特殊的状况下才会与标题栏垂直。

3、若焊缝处于接头的箭头那一侧, 那么基本符号标注于基准线的实线那一侧, 若焊缝处于接头的非箭头那一侧, 那么基本符号标注于基准线的虚线那一侧。

4、当为双面对称焊缝时。基准线可不加虚线。

5、箭头线与焊缝相对的位置, 通常不存在特别的要求, 然而, 在对单边形焊缝进行标注的时候, 箭头线必须将方向指向带有坡口那一侧的工件。

6、基本符号, 和补充符号, 与基准线相交, 或者相切, 跟基准线重合的线段, 采用粗实线表示。

7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 但尾部符号除外, 补充符号同样是粗实线, 尺寸数字原则上也是粗实线, 而尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。

8、于同一图形之上, 当焊缝形式、断面尺寸、辅助要求 , 这三者全都相同时, 仅能选择其中一处来对焊缝的符号以及尺寸予以标注。并且要添加上 “相同焊缝的符号” , 相同焊缝符号呈现为3/4圆弧状, 绘制于引出线的转折之处。

对于同一图形而言, 当存在数种相同焊缝的时候, 能够把焊缝进行分类编号, 将其标注于尾部符号之内, 分类编号运用A、B、C等等, 在同一类焊缝里, 可以挑选一处标注代号。

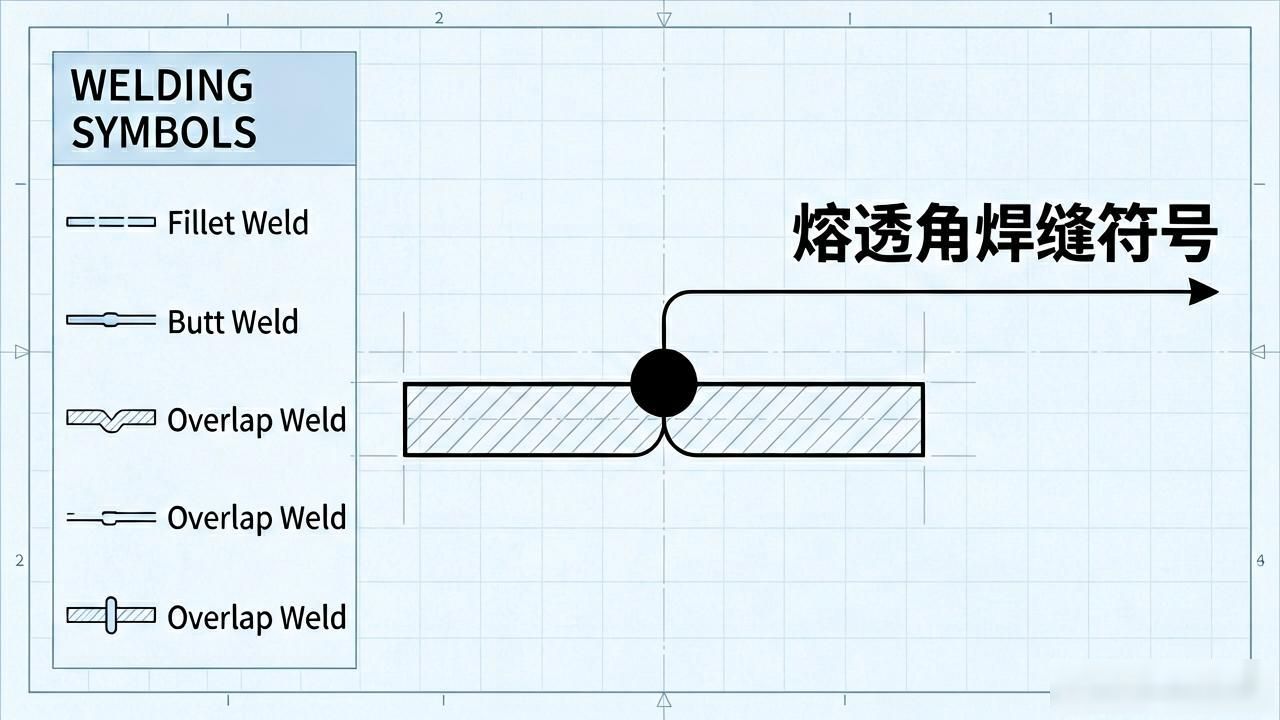

9、熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、对于那种形状之中比较长的角焊缝, 像是焊接实腹钢梁的翼缘焊缝这种, 是可以不通过引出线来进行标注的, 而是直接于角焊缝旁边, 标注出焊缝尺寸的值K。

11、当处于连接长度范围里, 仅仅只是局部的区段存在焊缝情况下, 按照图1 – 40进行标注，K是角焊缝焊脚尺寸的规格。

12、焊缝分布呈现不规则状态时, 于标注焊缝符号之际, 于焊缝之处添加中实线用以表明显现的焊缝, 或者添加栅线用以表明不可见的焊缝。

13、两个相互进行焊接的焊件, 在其为单面焊且带有双边不对称坡口焊缝这种情况下, 引出线的箭头会指向较大坡口的那个焊件。

14、围焊缝符号, 它是用来表示环绕工作件周围的, 这个符号用圆圈来呈现, 其位置是画在引出线的转折之处, 并且当中会标注它的焊角尺寸K。

15、当其为三个或更多的焊件彼此进行焊接时, 焊缝不可当作双面焊缝来标注, 焊缝符号以及尺寸应当各自进行标注。

16、焊接之事于施工现场开展之时, 所涉焊件之焊缝, 需标注“现场焊缝”这一符号。现场焊缝符号呈现为涂黑的三角形旗号形状, 在引出线的转折之处进行绘制。

17、相互进行焊接的两个焊件里,当中只有一个焊件带有坡口的时候（像是单面V形状）,引出线的箭头会指向带有坡口的那个焊件。

举例

欧美焊接符号举例

4.5表示焊点直径

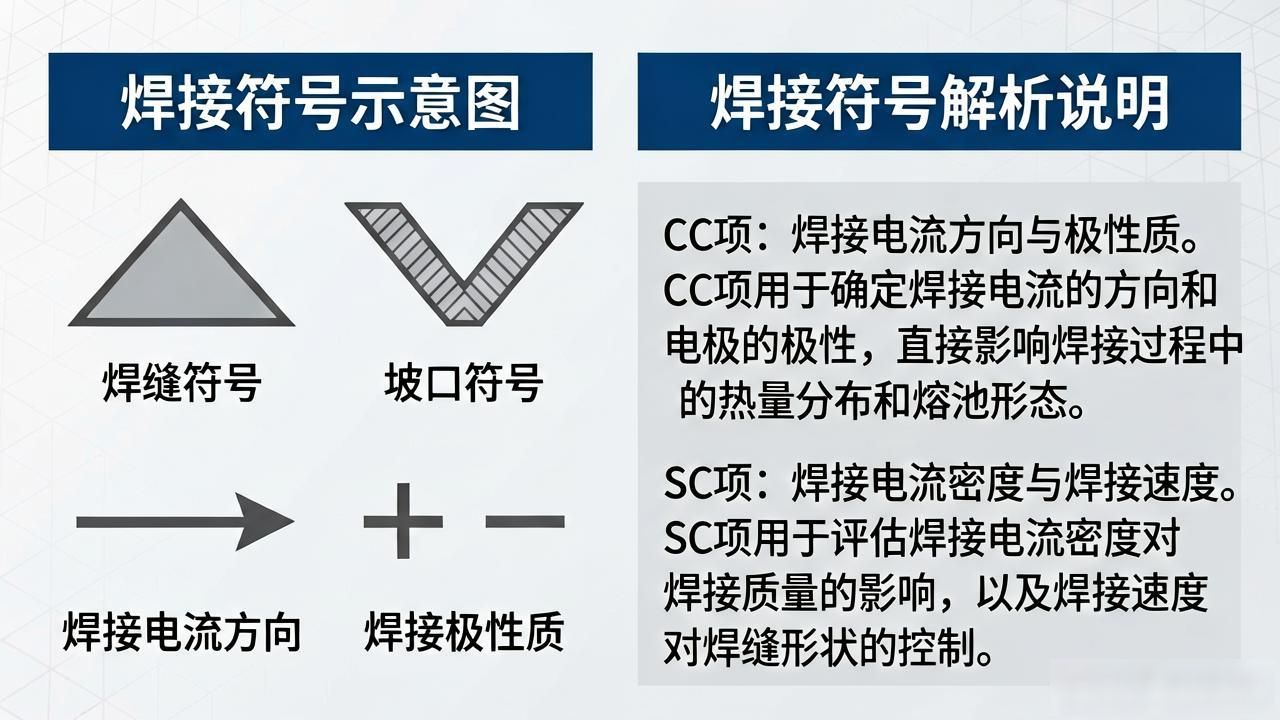

【3】根据图示说明，表示此项为CC项或者SC项

6表示此处为第六CC项或者SC项

①AND②——表示①件和②件俩点之间的焊点

12X表示俩点之间的焊点个数为12个

日本焊接符号举例

A根据图示，表示关键或重要特性
