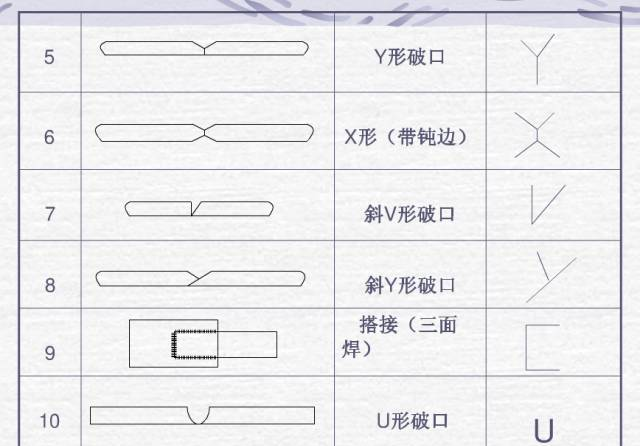

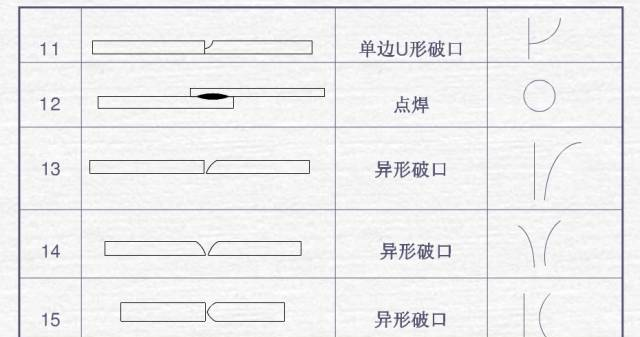

坡口, 是焊接图纸里关键的符号, 其意义是指示焊缝的准备情形。凭借去了解不同类别的坡口符号, 焊工可以更精准地掌握焊缝的形状与尺寸, 进而保证焊接质量。随后, 我们会深入剖析几种常见的坡口符号, 帮助您轻易地掌握焊接图纸中的这一关键要点。

焊接符号的标注方法及实例详解

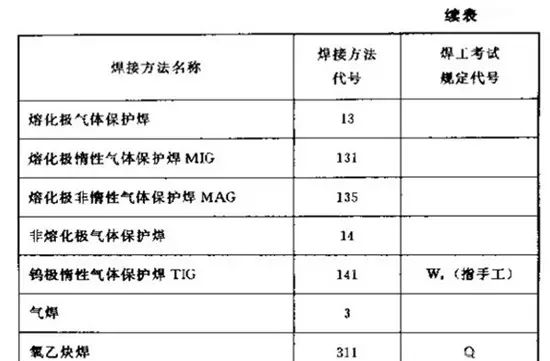

把焊接结构图样子, 焊接方法的表示去遵循国家标准 -85, 借助阿拉伯数字标注在指引线的尾部。常用焊接方法代号能见到表 3 -9。对于组合焊接方法, 可用“/”来进行分隔, 左侧表示正面（或者盖面）的焊接, 右侧代表背面（或或是打底）的焊接, 比如, 若 V 形焊缝先用钨极氢弧焊来进行打底, 接着用手工电弧焊来进行盖面, 其表示方式是 141/111。

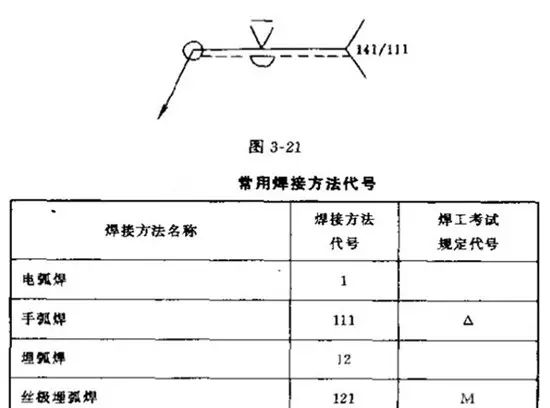

表示焊缝符号与焊接方法代号标注的实例, 如同所呈现的图3-21一般。此图描绘的场景是, 存在一个V形坡口对接焊缝, 其背面实施了封底焊作业, 正面焊缝维持表面齐平的状态。具体所采用的焊接方法是, 打底焊运用的是手工钨极氮弧焊, 盖面焊以及封底焊选择的是手工电弧焊的方式。

焊接+图例符号_焊接符号标注方法_坡口符号详解

钢结构焊接符号的表示方法及规定

钢结构焊接符号的图示绘制, 需依照国家标准GB324 – 1988《焊缝代号》来进行。钢结构通常被应用于建筑领域之中, 所以, 在标注这个过程的时候, 经常会联合运用建筑符号、型钢符号、螺栓符号以及铆钉符号等等。把握这些符号的表示方式以及相关规定, 对准确地理解和解读钢结构焊接图纸来讲是十分关键重要的。

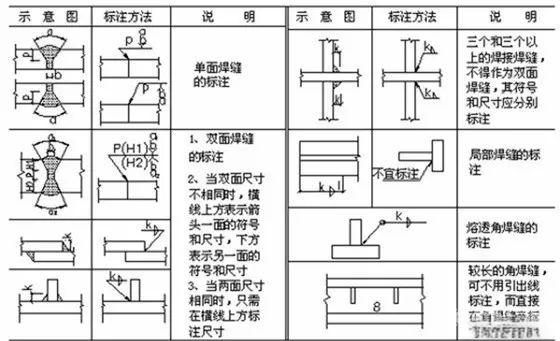

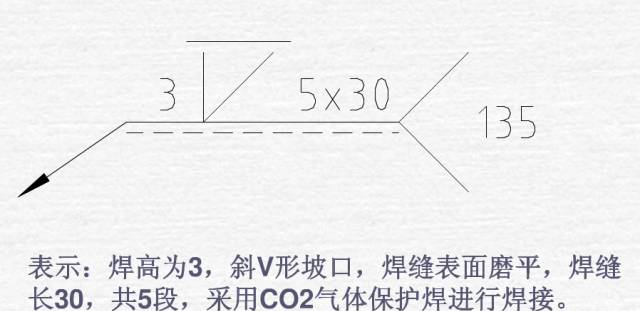

1、焊缝的引出线, 是由箭头以及两条基准线构成的, 其中一条是实线, 另外一条是虚线, 并且它们都是细线。

2、那基准线的虚线呢, 它可以绘制在实线的上方, 或者绘制在实线的下方, 一般来讲它应该和图样的标题栏保持平行, 不过呢在特殊的情况下它能够与其垂直。

3、焊缝处于接头箭头指向的那一侧的时候, 基本符号要标注在基准线的实线那一侧；要是焊缝处在接头并非箭头所指的那一侧, 那么基本符号需标注在虚线那一侧。

4、对于双面对称焊缝，基准线可省略虚线。

5、箭头线与焊缝的位置关系不存在特别明确的规定, 然而, 当对单边形焊缝进行标注之时, 箭头线必须指向那一侧带有坡口的工件。

6、基本符号, 应与基准线相交, 或者相切, 补充符号, 同样应与基准线相交, 或者相切, 与基准线重合的线段, 要用粗实线来表示。

7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（尾部符号除外）同样是粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 其主要用于标注焊接工艺和方法等内容。

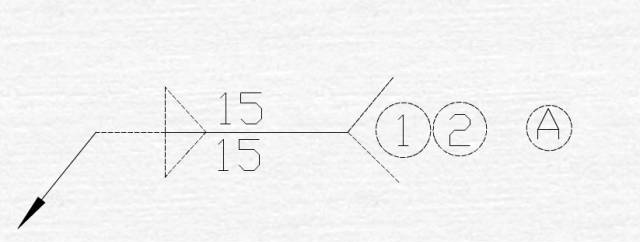

8、在相同图形里头, 要是焊缝的形式、断面的尺寸以及辅助要求都一样, 那么只需要在一处标注焊缝的符号跟尺寸, 并且加注“相同焊缝的符号”, 这个符号是3/4圆弧, 绘制在引出线的转折地方。要是图形当中存在数种相同的焊缝, 可以对它们进行分类编号, 标注在尾部符号里面, 编号用A、B、C等字母, 而且在同一类焊缝当中只需要在一处标注代号。

9、熔透角焊缝的标注方式, 要依照图1-38来开展。它的符号是一个涂黑的圆圈, 这个圆圈要绘制在引出线的转折位置处。

焊接符号标注方法_焊接+图例符号_坡口符号详解

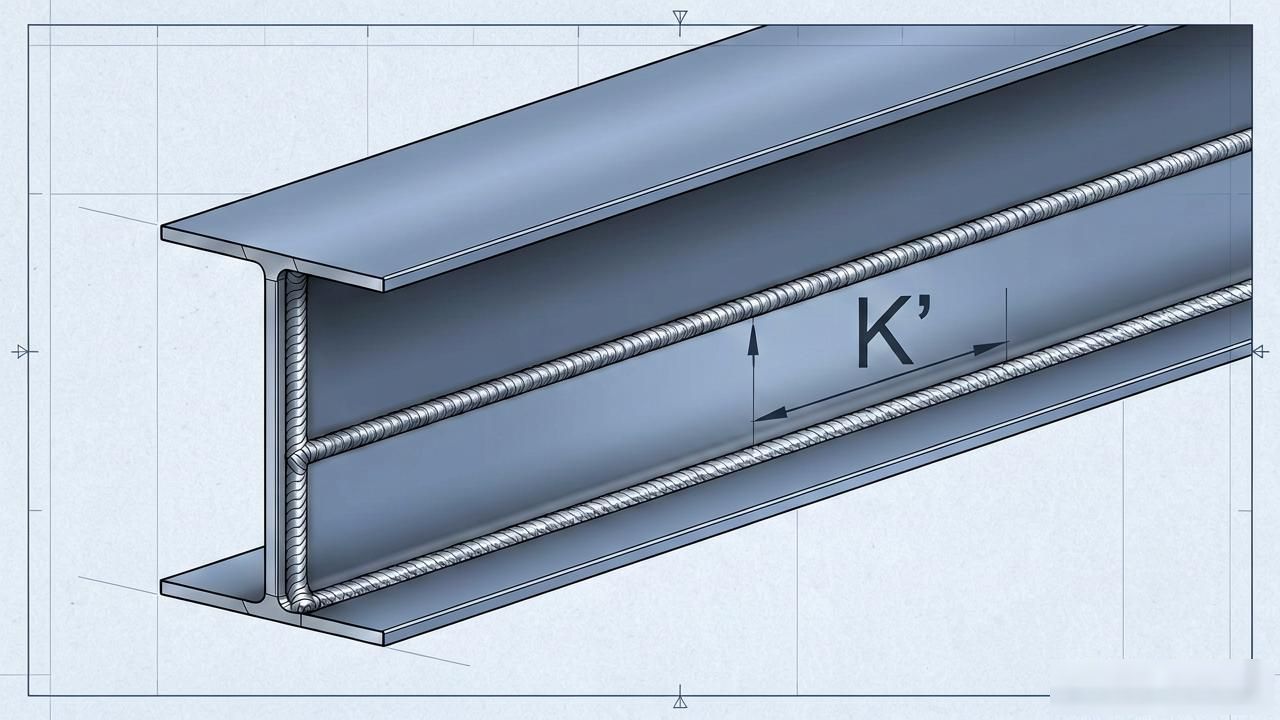

10、针对于形状之中比较长的那种角焊缝, 就比如说焊接实腹钢梁的翼缘处的焊缝, 是能够不需要运用引出线去进行标注的, 而是直接在角焊缝的旁边标注出焊缝的尺寸数值K。

11、在连接长度范围之内, 仅仅只是局部的区段存在着焊缝的情况下, 应当依照图1 – 40所展示的方式来展开标注。其中, K代表的是角焊缝的焊脚尺寸。

12、要是焊缝分布呈现出不规则的状况, 那么在对焊缝符号进行标注的这个同时, 还得依据实际所出现的情况, 在焊缝的地方添加中实线或者栅线, 以此来明确呈现出能够看见或者不能够看见的焊缝。

13、对于那两个相互焊接的焊件, 要是采用单面焊且带有双边不对称坡口焊缝的方式, 那么引出线的箭头应当指向坡口较大的那个焊件。

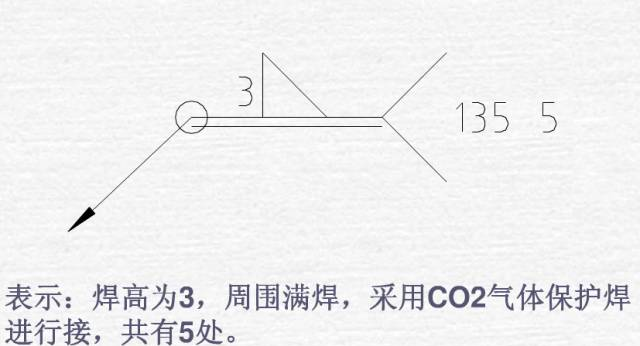

14、围绕工作件周边的围焊缝符号借由圆圈来呈现, 且绘制于引出线的拐角处, 与此同时还要对其焊角尺寸K作出标注。

15、当存在三个或者三个以上的焊件彼此相互焊接时, 其焊缝不可以依照双面焊缝来进行标注, 而是应该分别去标注焊缝符号以及尺寸。

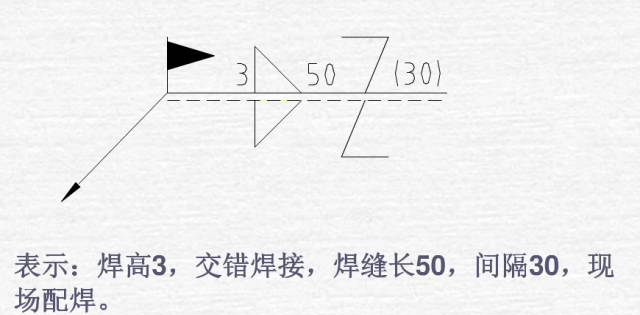

16、进行于施工现场的焊接工作, 其相关焊缝, 需格外标注“现场焊缝”这样的符号, 此符号呈涂黑的三角形, 以旗号形式展现, 且绘于引出线的转折之处。

17、在两个相互焊接的焊件里头, 要是仅有一个焊件带有坡口, 像单面V形坡口这种情况, 那么引出线所带的箭头就应当指向那个带有坡口的焊件。

欧美焊接符号示例

焊接+图例符号_坡口符号详解_焊接符号标注方法

在欧美地区, 焊接符号的运用存在着特有的地方。以下是一些常见的欧美焊接符号例子, 它们于焊接图纸以及规范里起着关键的作用, 助力工程师与焊工精确领会焊缝的要求和特性。这些符号不但包含角焊缝、围焊缝等基本种类, 还涉及单面焊、双面焊等复杂情形的处理办法。借助这些例子, 我们能够更优地知晓欧美焊接标准的独到之处, 为跨国界、跨文化的焊接工作给予有力帮助。

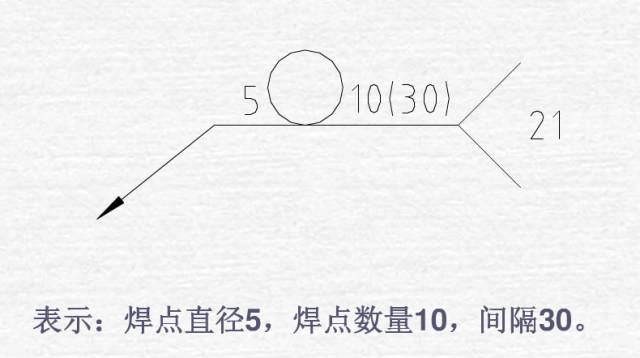

4.5——此符号用于标示焊点的直径大小。

【3】依据图纸里的图示情况, 该符号用来辨别CC项或者SC项的特定状况, 是这样的。

6——此符号代表此处为第六个CC项或SC项。

有一个符号, 它被称作 AND, 并且带有②号, 这个符号是专门用来标明两点间焊点位置的, 而这两点分别是①号和②号。

12X, 这个符号意味着在两点之间存有12个焊点, 随后, 我们会去探究一些日本的焊接符号示例。
