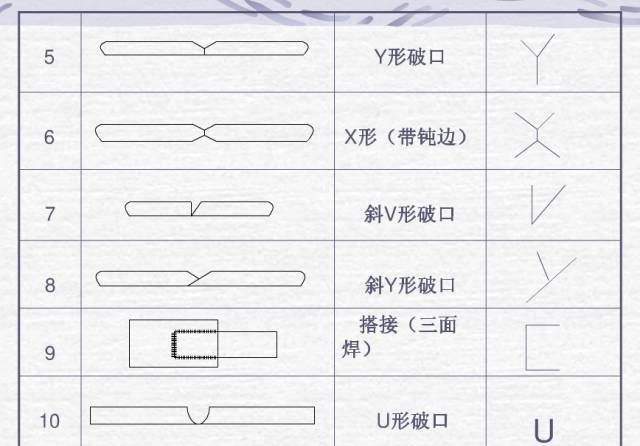

位于焊接图纸里的关键符号坡口, 对焊接质量以及效率有着直接关联, 它所呈现的是工件边缘的几何形状, 给焊工给出确定的操作指南, 借由深度知悉各种各样坡口符号的含义与特点, 我们能够更优地理解焊接图纸，进而保证焊接工作连贯开展。

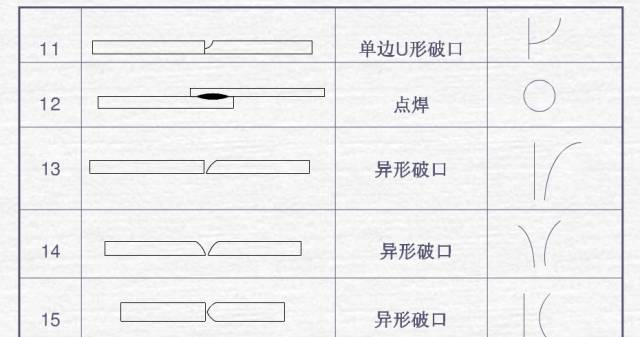

焊接图纸符号标注详解

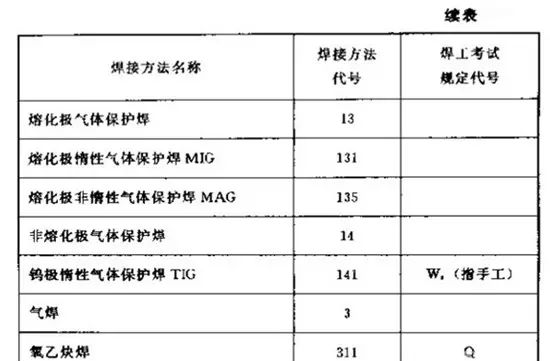

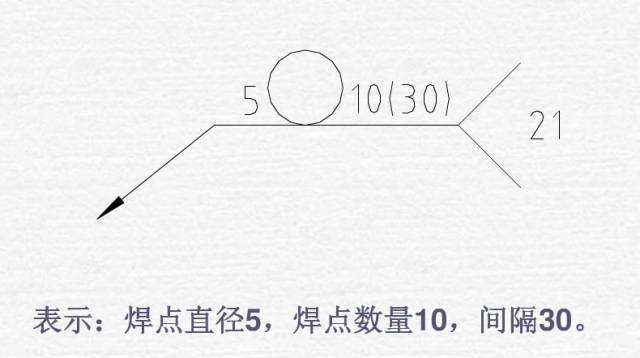

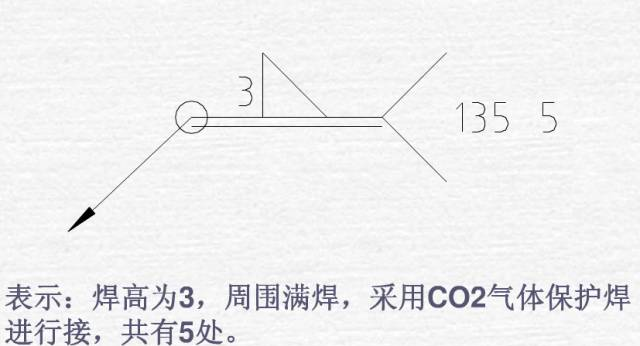

依据焊接结构图样来讲, 焊接方法的那种标注极其关键。国家标准 -85 规定把阿拉伯数字当作焊接方法的代号, 这些代号要标注在指引线的末尾部分, 意在给焊工给予清晰的操作引导提示。常见的焊接方法代号像表 3 -9 所呈现的那样, 要是属于组合焊接方法情形, 能够用“ /”予以分开, 左侧指代正面亦即盖面的那种焊接情况, 右侧表示背面也即打底的那种焊接状况。举例来说, V 形焊缝一开始运用钨极氢弧焊来做打底处理, 接着采用手工电弧焊去做盖面处理，它的那种标注即为 141/111。

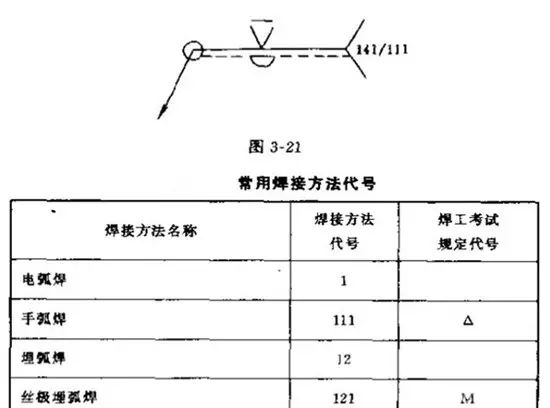

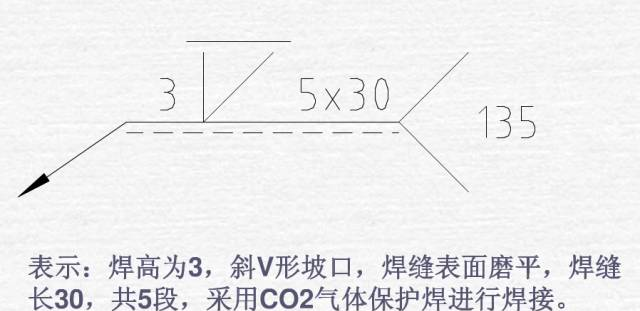

而且, 焊缝符号跟焊接方法代号的综合标注同样是理解图纸的关键所处。图3 – 21所展示的就是其中一个例子, 它呈现出了V形坡口对接焊缝的情形, 当中背面运用封底焊, 正面焊缝是表面齐平的状态。具体到焊接方法方面, 打底焊选用的是手工钨极氮弧焊, 然而盖面焊以及封底焊都采用的是手工电弧焊。经由这样的标注, 焊工能够清晰明白地知晓焊接要求, 保障工作顺利开展。

钢结构焊接符号详解

焊接图纸符号标注详解_焊接+图例符号_焊接坡口符号详解

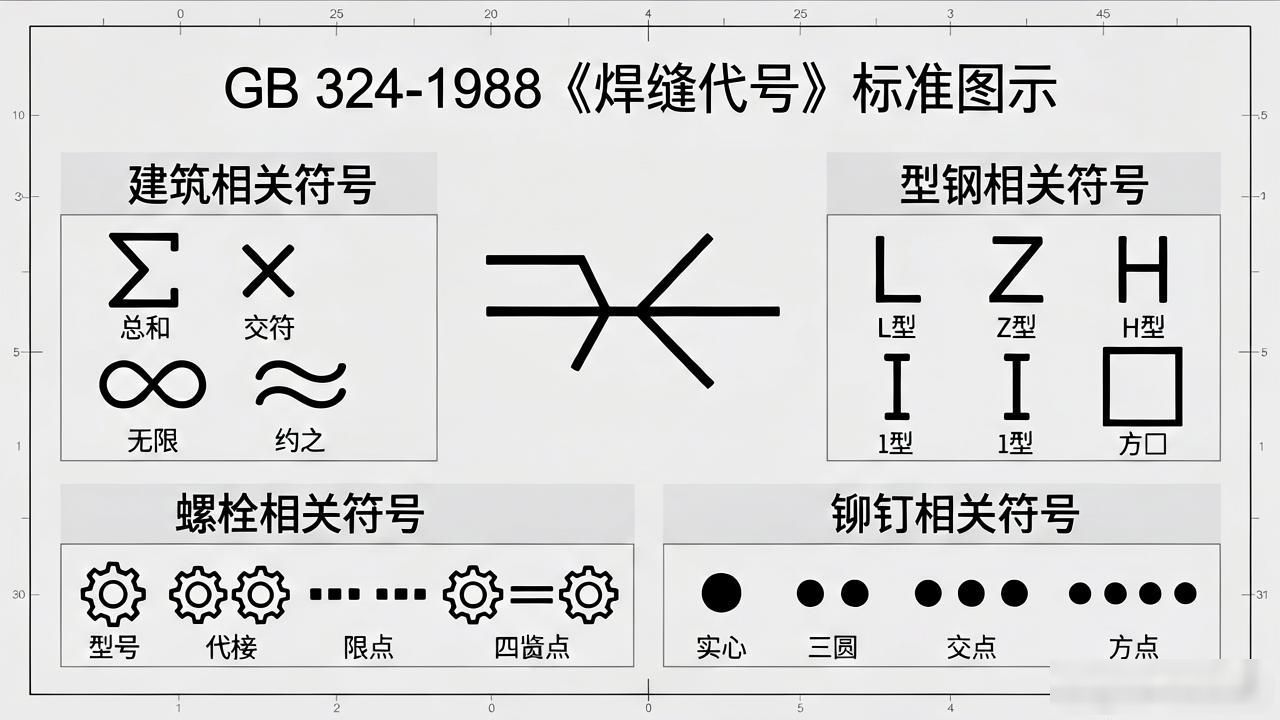

用以绘制钢结构焊接符号的各项操作, 是严格依照GB324一1988《焊缝代号》这一指定标准开展的。因为钢结构在平常时较多应用于建筑这一特定领域范围之内, 基于此, 它的焊接符号会经常并行存留有建筑相关之符号、型钢相关之符号、螺栓相关之符号以及铆钉相关之符号等等。紧接着后续的步骤当中, 我们会朝着深入的方向推进, 去详细探讨围绕钢结构焊缝符号所涉及的表示方法以及与之相关的各项规定。

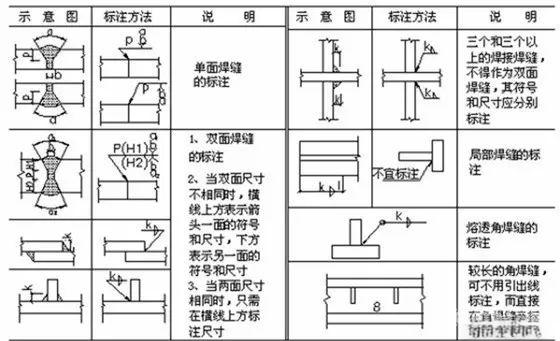

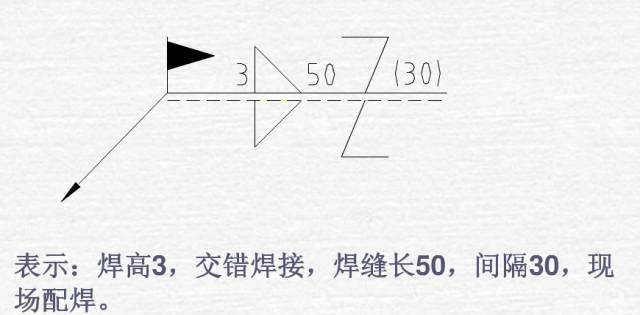

一方面, 焊缝的引出线是由箭头以及两条基准线构成的, 其中一条是实线, 而另一条是虚线, 并且这两条线都是细线, 基准线的虚线能够处于实线上方或者下方, 通常是跟图样的标题栏保持平行, 不过在特殊情形下可以与标题栏相互垂直。另一方面, 要是焊缝处在接头的箭头侧，那么基本符号需要标注在基准线的实线那一侧, 要是焊缝在非箭头侧, 那就标注在虚线侧。此外, 对于双面对称焊缝, 基准线能够省略虚线标点。

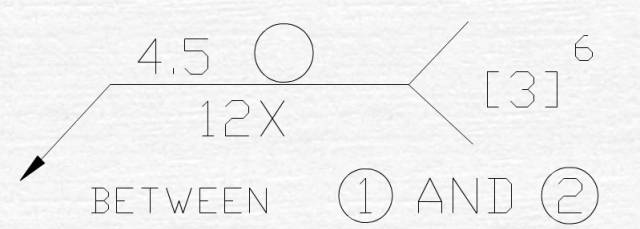

对于位置而言, 箭头线针对焊缝不存在特殊要求不过, 在标注单边形焊缝之际, 应当指向有着坡口的一侧工件。另外, 当基本符号、补充符号跟基准线相交或者相切之时, 和基准线相重合的线段会用粗实线予以表示。全部焊缝的基本符号、辅助符号以及补充符号（除了尾部符号之外）都是粗实线, 尺寸数字原则上同样是粗实线, 然而尾部符号是细实线, 主要用以标注焊接工艺和方法。

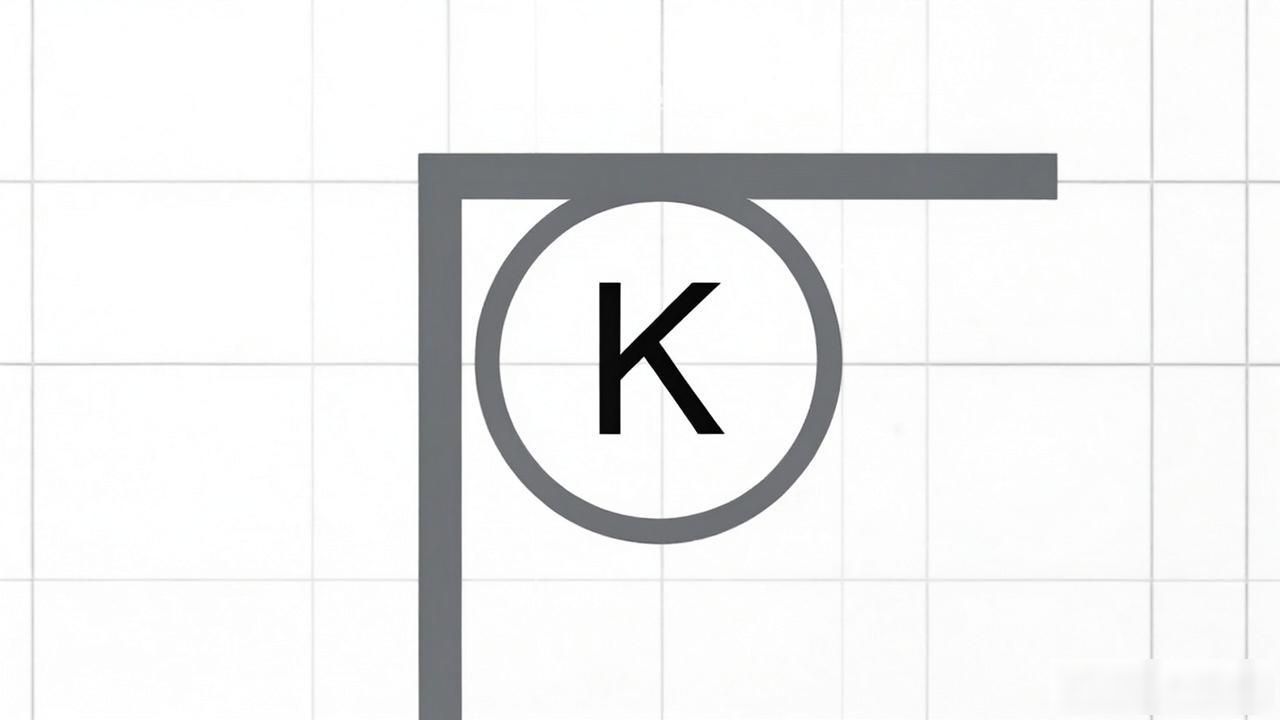

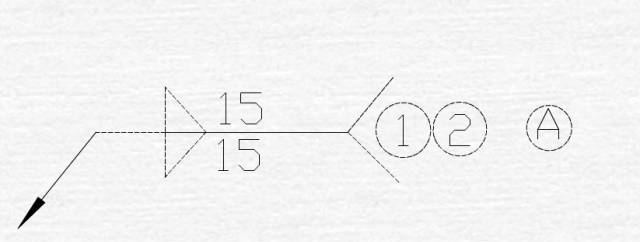

当同一图形之上出现多种一样的焊缝之时, 能够选择一处予以标注并且添加上“叫做相同焊缝的那种符号”, 此符号是3/4圆弧那般的形状, 绘制于引出线的转折的地方。与此同时, 针对数种不一样的相同焊缝而言, 能够开展分类编号并且标注在尾部符号的范围之内, 编号采纳A、B、C……这样的形式, 在同类焊缝当中同样可以挑选一处进行标注。
