立马看懂焊接符号标注，超详细！

1：焊缝基本符号

2：常用坡口符号

3：补充符号

4：指引线与尺寸符号

5：焊接符号标注示例

注意, 焊缝尺寸符号以及它的选用范围, 于介绍基本符号之际一同介绍, 并且仅仅介绍和基本符号有关联的那一部分。

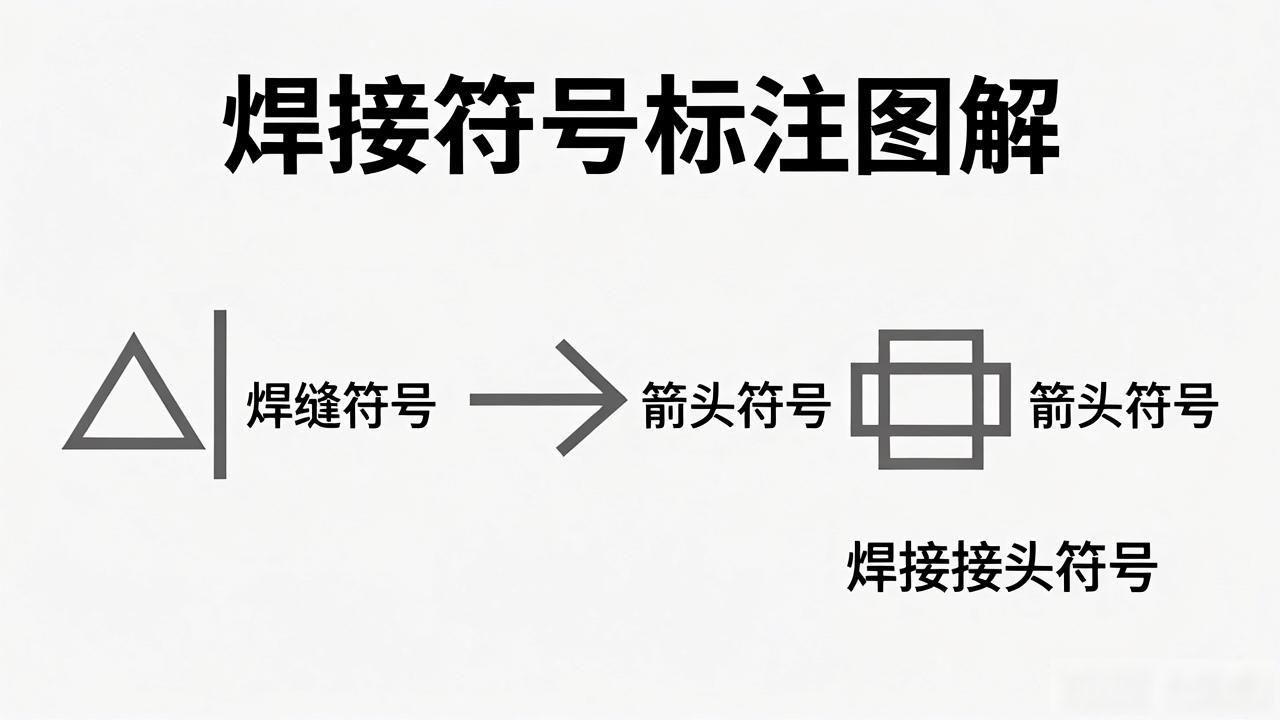

请参考下方所呈现的图, 它展示着焊缝标注示例。图里呈现的焊缝符号涵盖了, 位于数字8后面的基本符号, 呈现为一面黑旗样式的补充符号, 还有指引线以及焊缝尺寸符号。

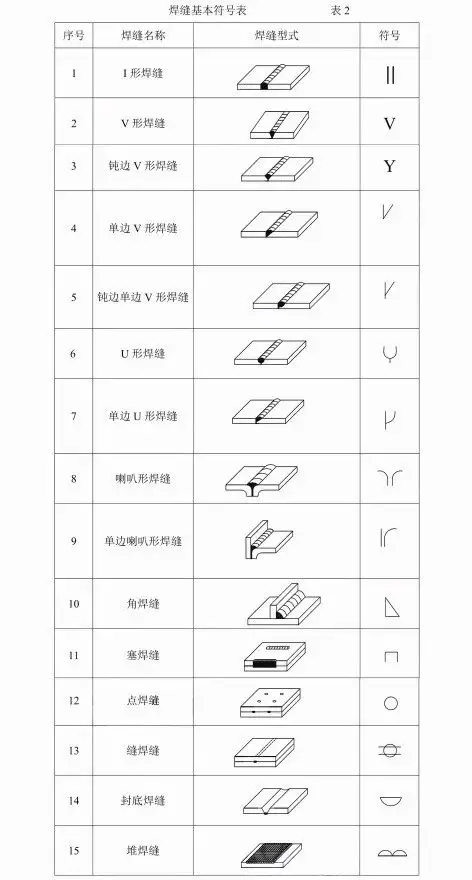

表示焊缝截面形状的符号是焊缝基本符号, 像I形焊缝、V形焊缝、带钝边V型焊缝、角焊缝、封底焊缝之类, 在图纸上用粗实线绘制基本符号和辅助符号, 用细实线绘制引出线, 具体符号见下表。

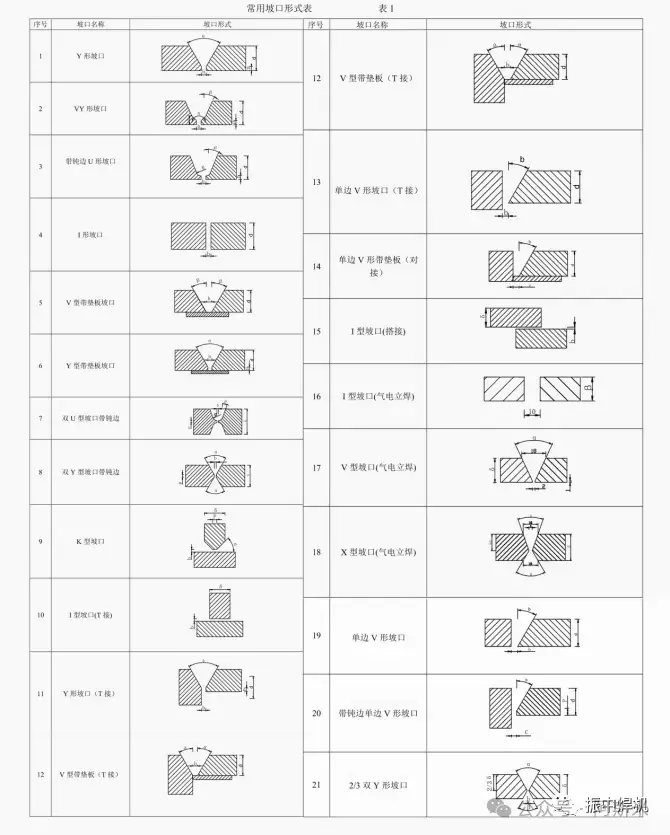

常用坡口形式如下：

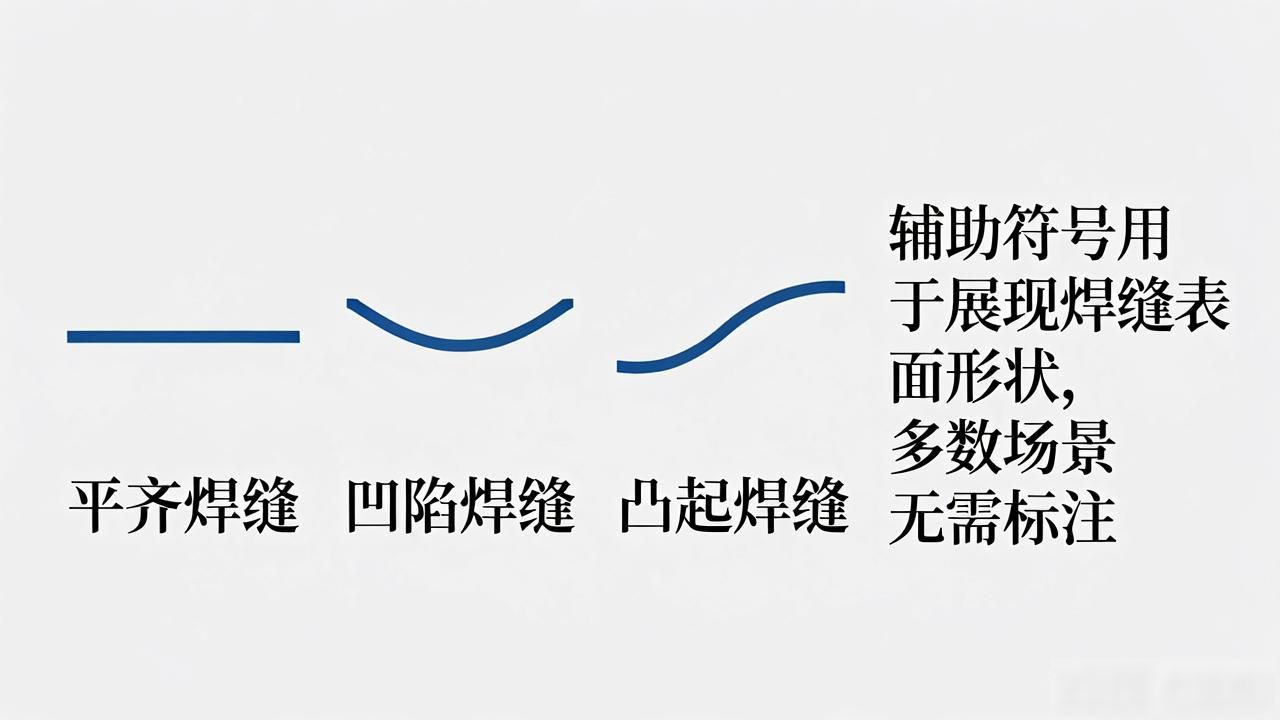

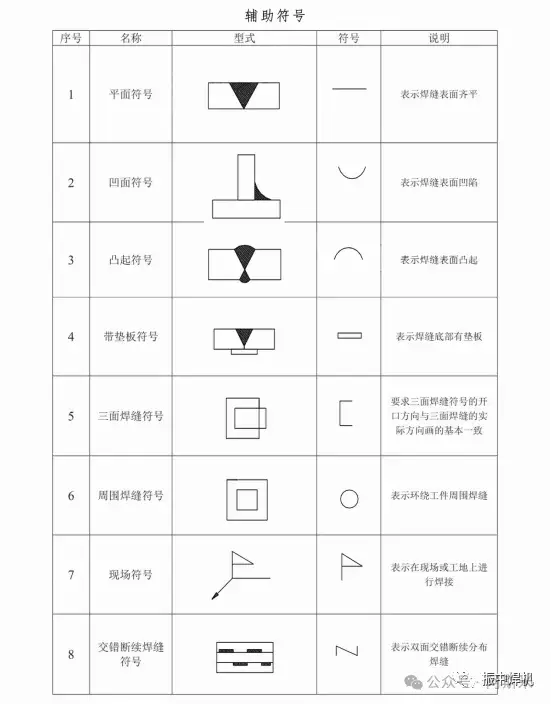

起辅助作用的这类符号, 乃是用来展现焊缝表面形状特性的符号, 有三种辅助符号, 它们作用不同, 一种是用来表明焊缝表面是平齐状态的, 一种是用来表明焊缝表面呈凹陷状况的, 还有一种是用来表明焊缝表面为凸起情形的。通常来讲, 在多数情形下, 并不需要精确地去说明焊缝的表面形状究竟如何, 故而辅助符号常常是不做标注的。

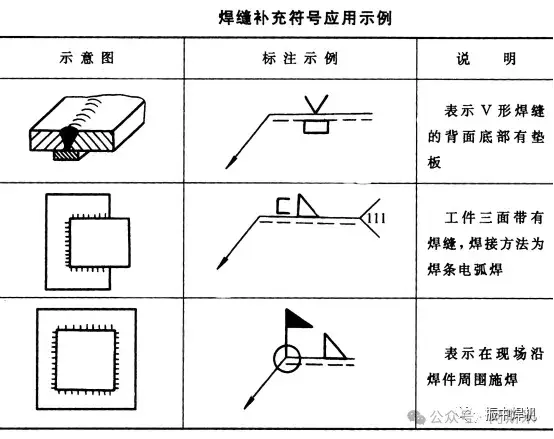

有的时候, 是为了对焊缝的某些特征加以补充说明, 才需要用其它符号来进行表示。补充符号应用的示例, 展现于底下这张表格之中。

然而, 要想对焊缝来个完整的表示, 除上述符号外, 指引线, 还有那些尺寸符号以及数据, 也都一并得包含在内。

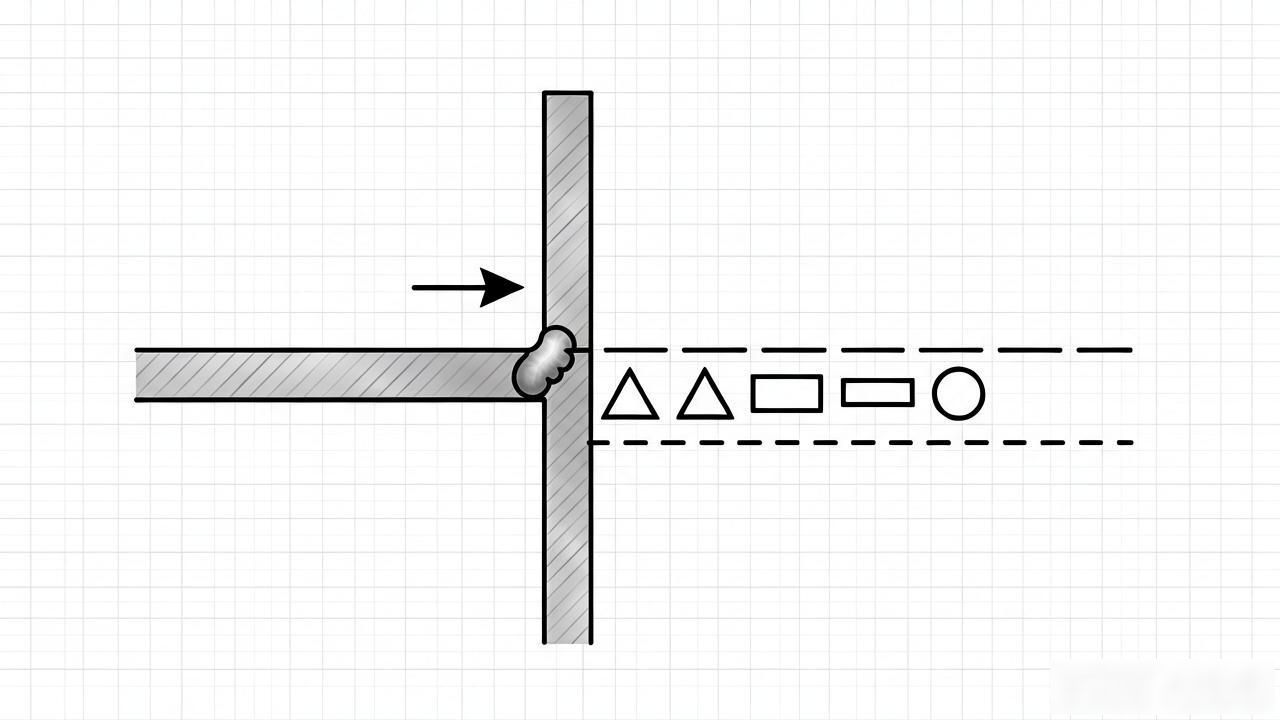

指引线一般是由带有箭头的那部分指引线, 以及两条基准线组成, 其中一条是实线, 另一条是虚线, 就如同上面所展示的图a那样。

若是焊缝身处接头的箭头一侧, 那么就要把基本符号标注于基准线的实线那一侧, 就好像图b所示那样。

要是焊缝处于接头的非箭头那一侧, 便会把基本符号标注在基准线的虚线那边, 就如同图c那样。

标注对称焊缝及双面焊缝时，可不加虚线，如图d。

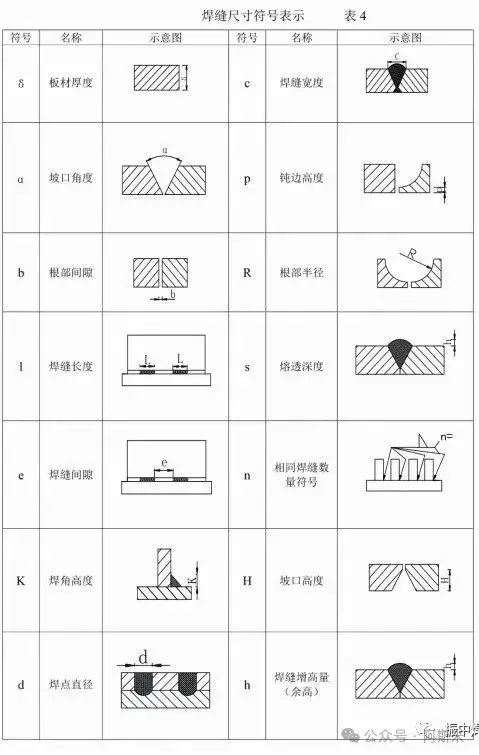

焊缝所拥有尺寸数量繁杂众多, 当进行标注实际焊缝工作之际, 若尺寸牵扯要素较少, 那么便直接基于焊缝符号之上给予标注呈现。而有时鉴于要更为清晰明确地将焊缝所具备形式表达展示出来, 于是就会运用引用机械制图具体方式手段来予以表示呈现。

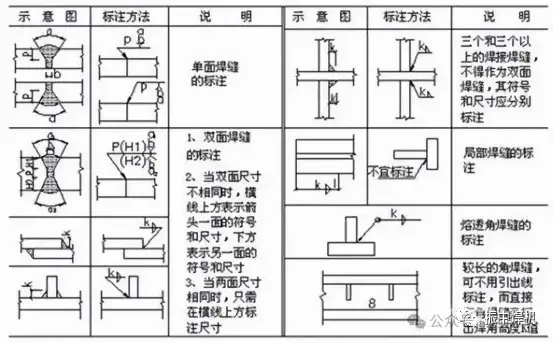

下表列出了一些常见焊缝尺寸的标注实例：

注：关于尺寸符号的说明

1、 当处于基本符号右边, 不存在任何标注, 并且也没有其他说明的情况下, 这代表着焊缝在工件的全长范围之内是连续的。

2、 在基本符号的左边, 没有任何的标注, 并且也没有其他的说明时, 这表示对接焊缝是要完全焊透的。

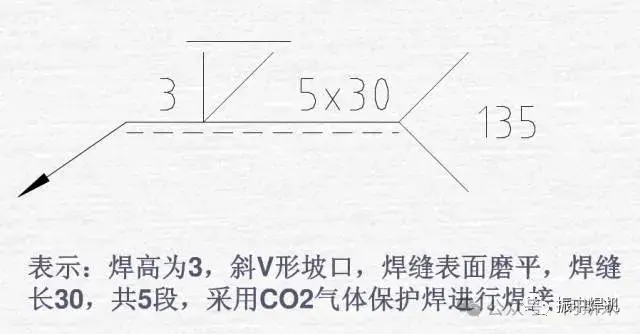

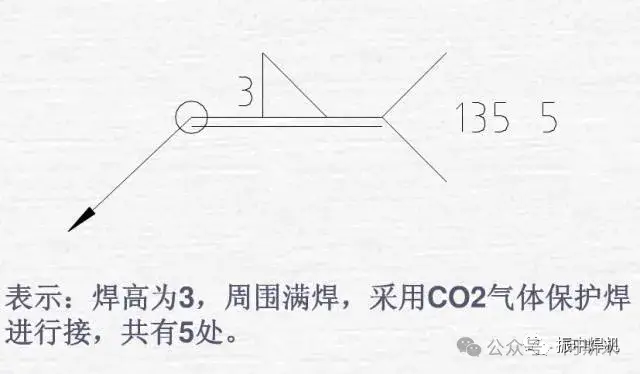

个别焊接符号标注图解示例：
