在初学者看来, 面对焊接图纸或许就好像在读天书一样。为了能助力大家更优地理解, 本文会对各类焊接图纸符号展开详细解读。首先, 我们要把那些焊接图纸里被视为关键元素之一的基本坡口符号进行介绍。

焊接图纸符号标注详解

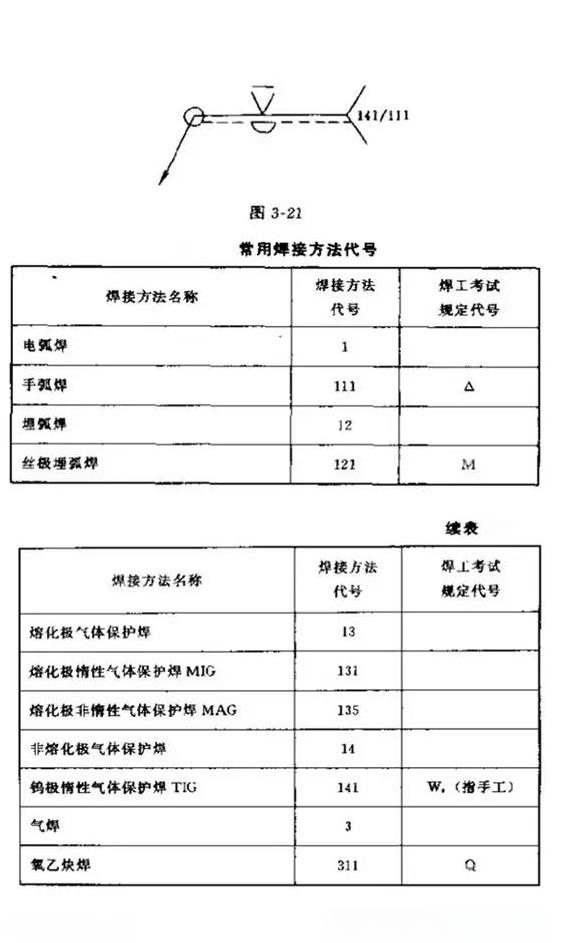

在焊接结构图样子里, 焊接方法的展现依照国家标准 -85, 运用阿拉伯数字予以标注, 一般放置在指引线的末尾。常见的焊接方法代号像表3 – 9那样显示。针对复杂的组合焊接方法，可以用“/”来分隔, 左边代表正面（或者盖面）的焊接形式, 然而右边表示背面（或者打底）的焊接形式。比如, V形焊缝也许先借助钨极氢弧焊来打底, 接着用手工电弧焊来盖面, 它的标注形式是141/111。

不然的话, 焊缝符号和焊接该怎么进行的方法代号的标注方式也是特别关键的。图3 – 21呈现出一则V形坡口对接焊缝的实例形态, 这里面背面是采用封底焊的操作方式, 然而正面焊缝却是表面保持齐平的状态。这条焊缝的打底焊选择了手工钨极氮弧焊这种方式, 可是盖面焊以及封底焊采用的是手工电弧焊的方法。凭借这些十分详尽的标注, 读者能够更加清楚地领会焊接图纸当中的每一个具体细节。

钢结构焊接符号详解

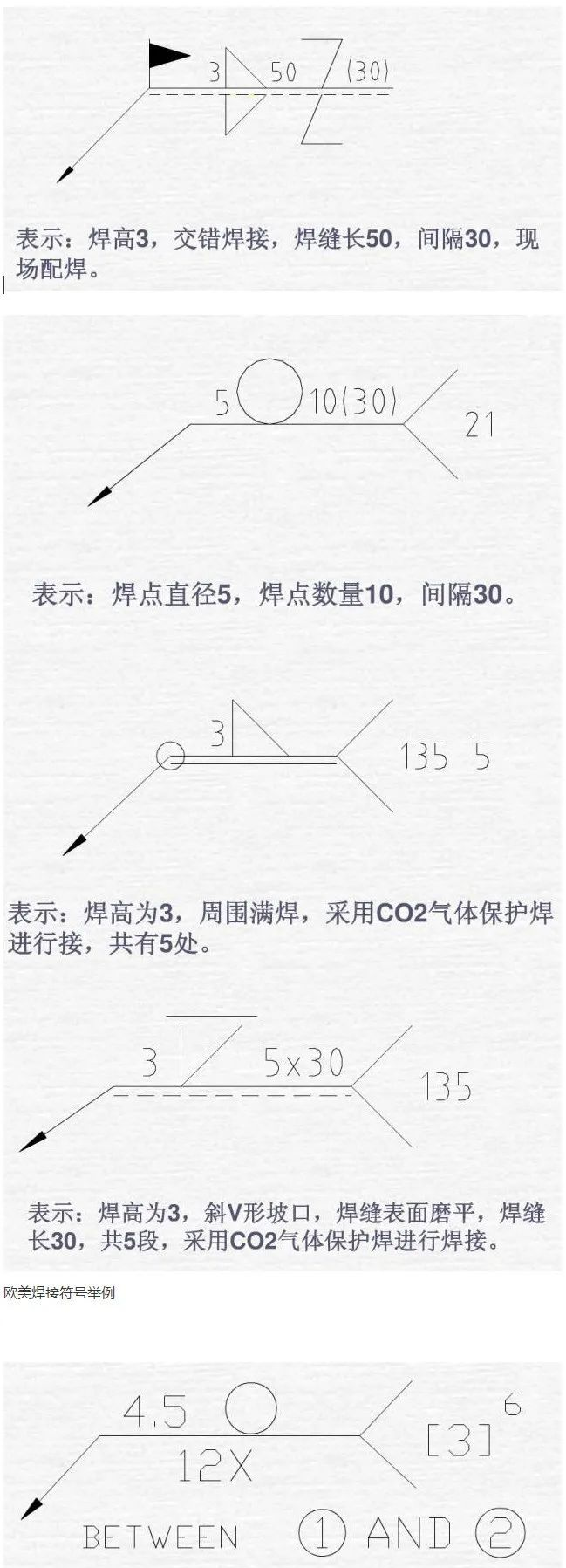

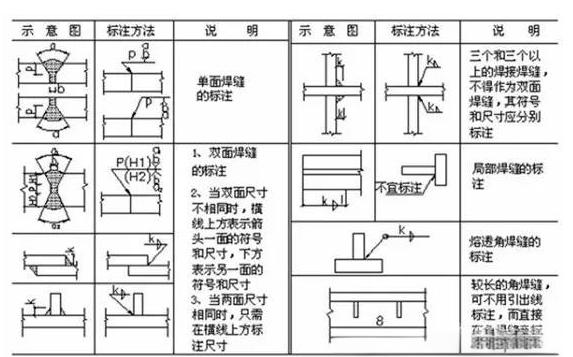

钢结构焊接符号的绘制, 是依照国家标准GB324一1988《焊缝代号》来进行的, 在建筑学科的这个领域当中, 钢结构焊接符号常常会跟建筑符号、型钢符号、螺栓符号以及铆钉符号等一起出现, 对于准确解读焊接图纸而言, 了解钢结构焊缝符号的表示方法以及相关规定是关键重要的。

1、焊缝的引出线是由箭头以及两条基准线而成的, 其中一条是实线, 另一条是虚线, 并且它们都是细线类型的。

焊接图纸符号详解_焊接+图例符号_钢结构焊接符号国家标准

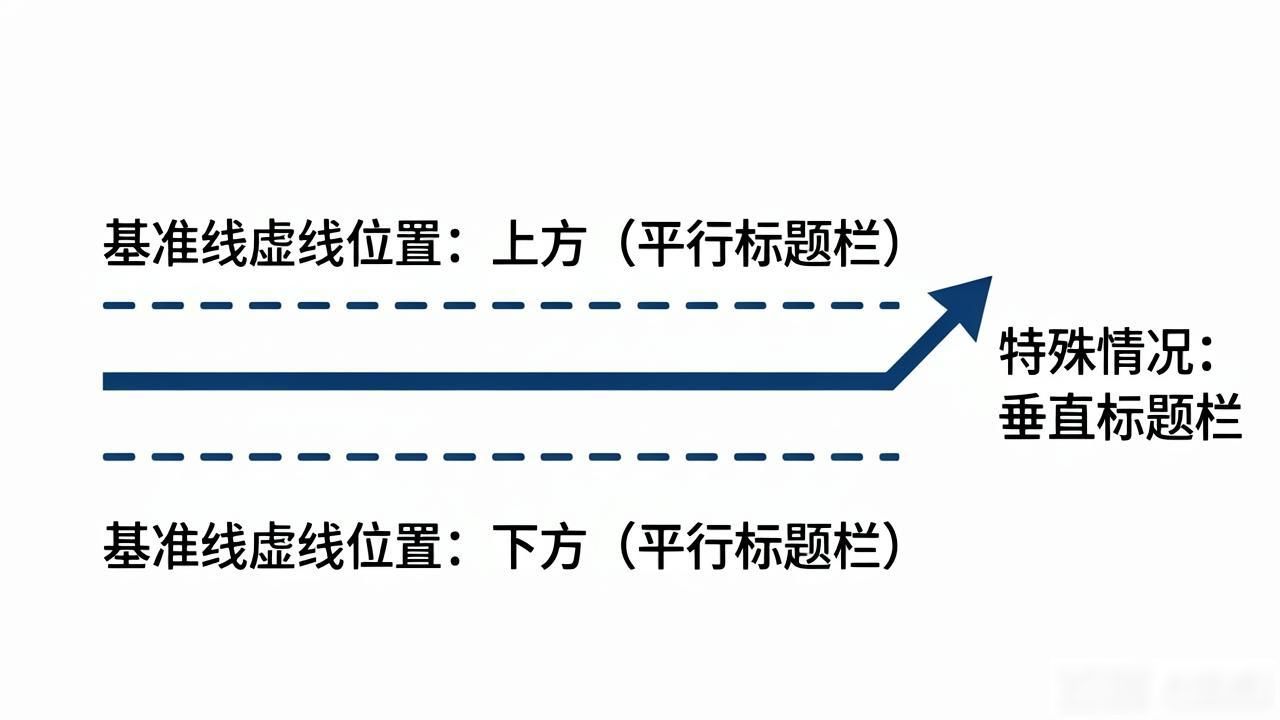

2、基准线的虚线, 能够绘制在实线的上方, 也能够绘制在实线的下方, 一般来讲, 应该和图样的标题栏保持平行, 只有在特殊的情况下, 才被允许垂直于标题栏。

3、要是焊缝归属于接头的箭头那一侧, 那么基本符号就要标记在基准线的实线那边；要是焊缝处在接头的非箭头那一侧, 那么基本符号就要标记在基准线的虚线那边。

4、对于双面对称焊缝，基准线可省略虚线。

5、箭头线跟焊缝的相对位置没必要特别要求, 不过在标注单边形焊缝之际, 箭头线得指向有坡口的那一侧工件。

6、基本符号要跟基准线相交或者是相切, 补充符号同样也要跟基准线相交或者相切, 要是它们与基准线重合的话, 那么此线段会用粗实线来表示。

7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（尾部符号除外）同样为粗实线, 尺寸数字一般同样属于粗实线, 然而尾部符号却是细实线, 尾部符号主要是用来标注焊接工艺以及方法等内容的。

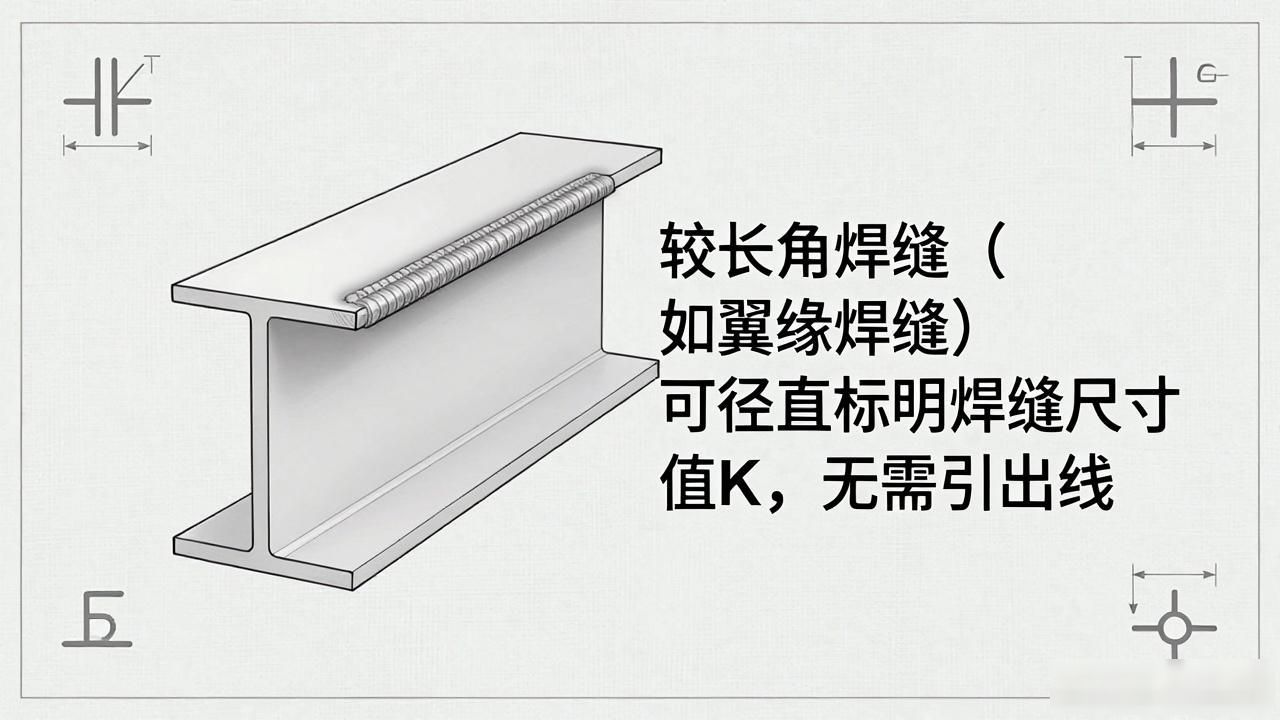

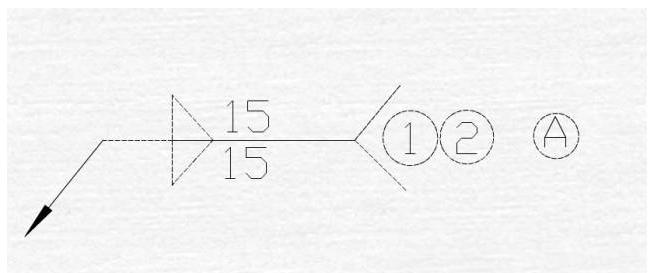

8、在相同的图形里面, 当焊缝的形式、断面尺寸以及辅助要求全都一样的时候, 只需要在一处标注焊缝的符号和尺寸, 并且附加“相同焊缝的符号”, 这个符号是3/4圆弧, 绘制在引出线的转折之处。要是图形当中存在数种相同的焊缝, 可以对焊缝进行分类编号, 并且标注在尾部符号内, 编号运用A、B、C等字母顺序, 在同一类焊缝当中同样能够选择一处进行标注。
