基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
焊接结构图样里, 焊接方法依照国家标准 -85 的规定, 以阿拉伯数字展现, 标注于指引线的尾部。常用焊接方法代号呈现在表 3 -9 所示处。要是属于组合焊接方法, 可用“/”予以分开, 左侧代表正面（或盖面）的焊接方法, 右侧代表背面（或打底）焊接方法。比如 V 形焊缝先是采用钨极氢弧焊打底, 随后用手工电弧焊盖面, 就这样表示成 141（/）111。
有焊缝符号以及焊接方法代号标注示例, 其可见于图3-21, 该图所呈现的是V形坡口对接焊缝, 此焊缝背面要进行封底焊, 正面焊缝表面处于齐平状态, 其焊接方法是打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。
焊接方式代号
焊接符号表示方法

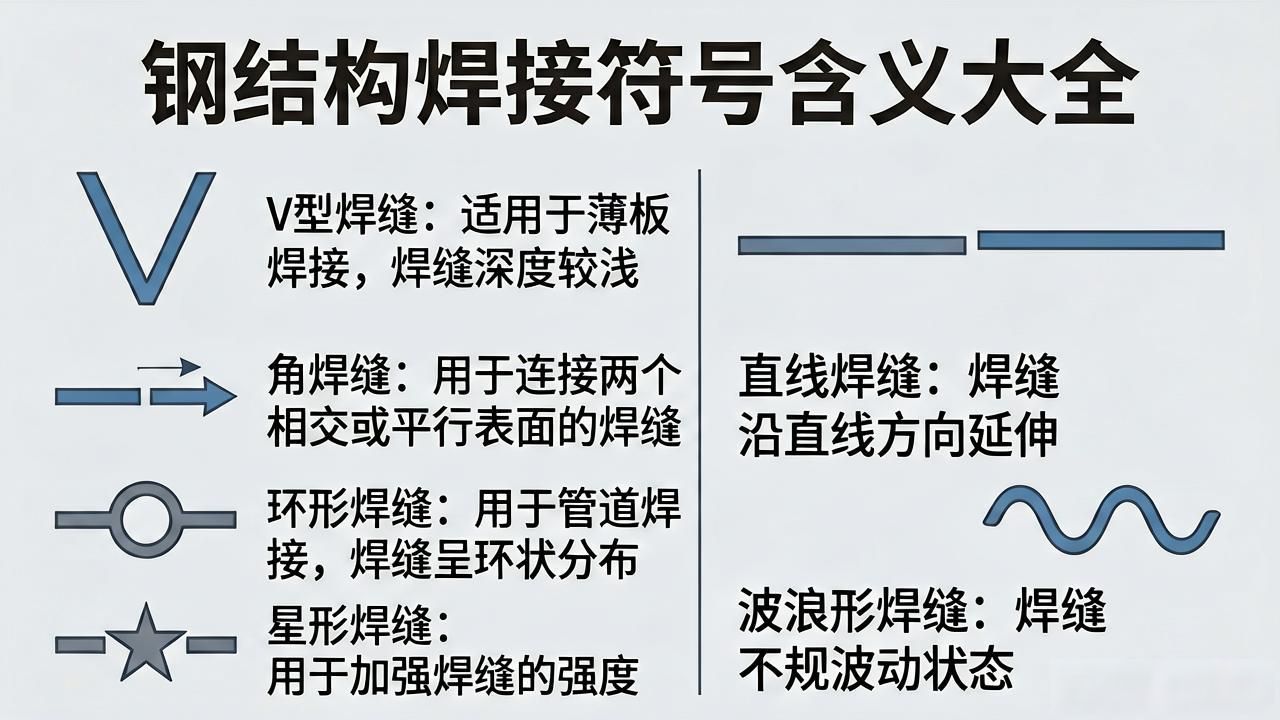

钢结构焊接符号含义大全
用来绘制钢结构焊接符号的依据是GB324一1988《焊缝代号》, 钢结构通常归属于建筑学科，属于建筑行业领域, 所以在对这类符号进行标注时, 常常会伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等出现。
钢结构焊缝符号表示的方法及有关规定
1、构成焊缝引出线的, 是箭头以及两条基准线, 其中一条基准线是实线, 另一条基准线是虚线, 并, 它们两者的线型全都是细线。
2、基准线的虚线, 它能够画在基准线实线的之上一侧, 也能够画在基准线实线的之下一侧, 基准线通常情况下是需要和图样的标题栏保持平行状态的, 只有在特殊的条件之下才会和标题栏呈垂直状态。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号标记在基准线的实线那边；要是焊缝处于接头的非箭头那一侧，那么基本符号就标记在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、般说来, 箭头线与焊缝相对的位置, 大体上并无特别的要求, 然而, 当对单边形焊缝进行标注之际, 箭头线必须指向有着坡口的那一侧的工件。
6、跟基准线相交, 或者相切的基本符号、补充符号, 那与基准线重合的线段, 是用粗实线来表示的。
7、焊缝的基本符号是粗实线, 辅助符号是粗实线（尾部符号除外）, 补充符号是粗实线（同样尾部符号除外）, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、其处在同一图形之上, 于焊缝形式、断面尺寸以及辅助要求都相同的状况下, 能够仅选取一处标注焊缝的符号与尺寸, 还要加注“相同焊缝的符号”, 此相同焊缝符号乃是3/4圆弧模样, 画在引出线的转折之处。
在同一个图形之上, 存在数种相同的焊缝情形时, 能够把焊缝进行分类并编号, 然后标注位于尾部符号之内, 分类编号运用A、B、C等, 在同一类焊缝当中可以选取一处去标注代号。
9、需按图1-38方式标注的, 是熔透角焊缝的符号, 其为涂黑的圆圈, 画在引出线的转折处。
10、采用形状之中相对较长的那种角焊缝, 像是焊接实腹钢梁的翼缘焊缝这种情况, 能够不借助引出线进行标注, 而是直接于角焊缝的旁边标注焊缝尺寸的值K。
11、对于连接长度之中, 仅仅只是部分的区段存在焊缝的情况, 按照图1-40进行标注。其中, K是角焊缝焊脚尺寸。
12、若焊缝分布呈现出不规则的状况, 那么在对焊缝符号进行标注的当中, 于焊缝的地方添加中实线以此来表明属于可见的焊缝, 又或者添加栅线用来表明属于不可见的焊缝。
13、对于相互焊接的两个焊件, 若其属于单面焊带双边不对称坡口焊缝这种情况, 那么引出线箭头所指向的是具有较大坡口的那个焊件喽。
14、采用圆圈来对环绕工作件周围的围焊缝符号进行表示, 将其画在引出线的转折之处, 同时标注对应的焊角尺寸K。
15、有三个或者超过三个的焊件彼此进行焊接时, 那焊缝不可以当作双面焊缝来标注, 焊缝符号以及尺寸需要分别去标注。
16、焊件于施工现场开展焊接工作时, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 该标志绘于引出线的转折之处。
17、存在相互焊接的两个焊件, 在仅有一个焊件带有坡口的情形时候, 比如呈现单面V形, 引出线箭头所指方向乃是带坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
