最新工程图中焊接焊缝符号和标注方法

焊缝符号和标注汇总（参考国标）

前言: 得先晓得焊接符号以及标注的界定 , 方可更加好的去运用 , 网络上传播范围广的焊接符号教程 , 是依照GB/T324 – 1988焊接符号表示方法来弄的 , 然而如今国标已然提升为GB/T 324 – 2008焊缝符号表示法了 , 如下所呈现的:

快速学习：常见焊缝标注举列：

1、焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法

焊缝标注主要采用符号标注法, 在有必要的情况下允许借助图示法进行辅助。比如说, 用连续或者断续的粗线来表明连续或者断续焊缝；在有需求的时候绘制焊缝局部剖视图或者放大图以呈现焊缝剖面形状；用细实线绘制焊前坡口形状等等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素

焊缝符号标注里存在诸多要素, 当中焊缝的基本符号以及指引线, 组成了焊缝具备的基本要素, 且此属于必定要标注的内容。

除去焊缝的基本要素之外, 在有必要的时候, 还应当添加其他的辅助要素, 比如说辅助符号, 补充符号, 焊缝尺寸符号以及焊接工艺等相关内容。

3、焊接符号及标准

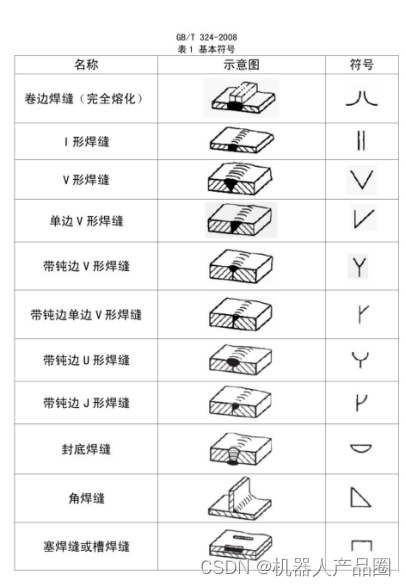

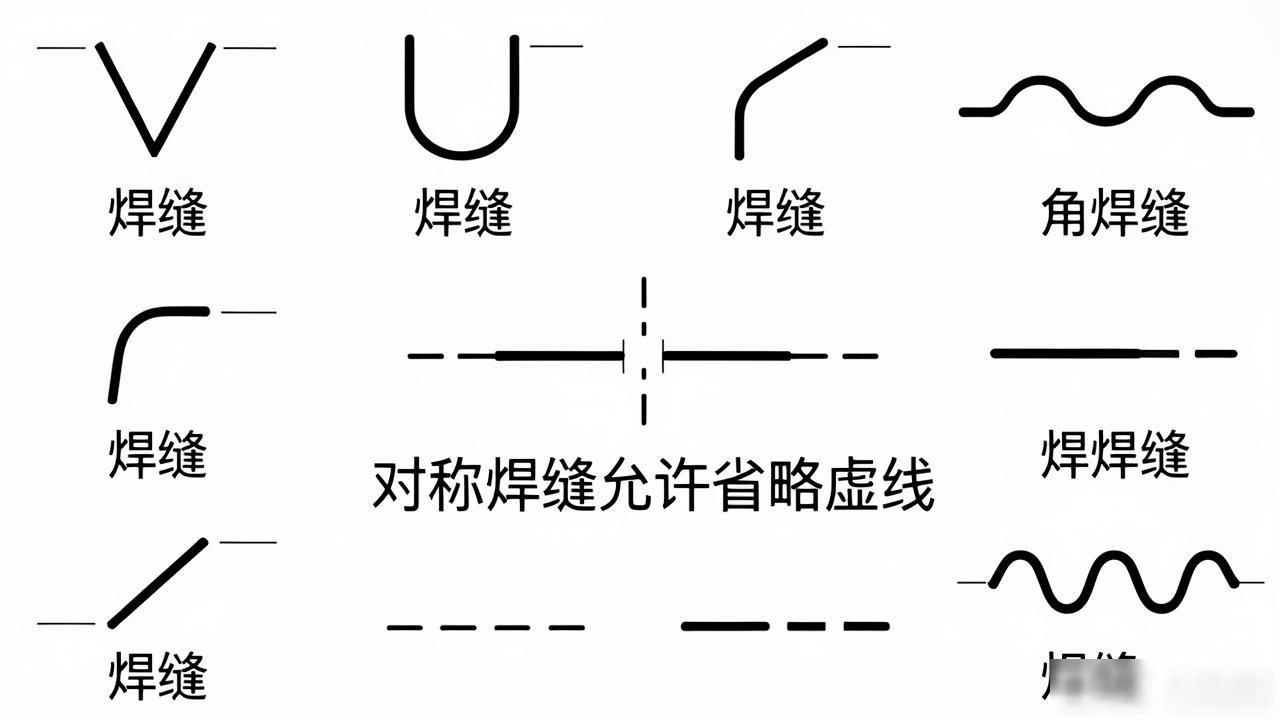

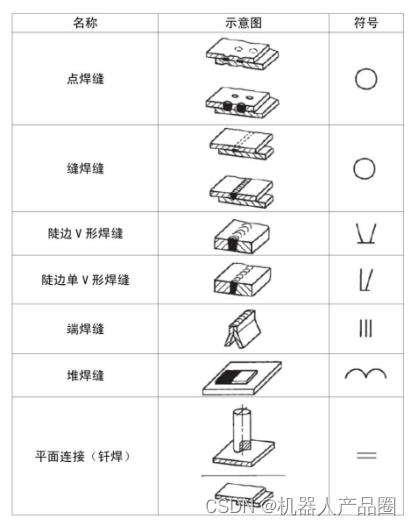

（1）表示焊缝横断面形状的符号是焊缝基本符号, 其共有20个（以前 仅有13个）, 详见GB/T 324 – 2008焊缝符号表示法, 比如: 。

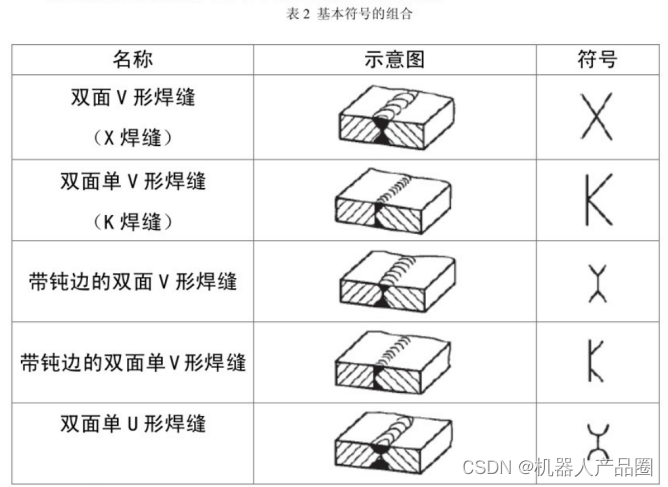

（2）基本符号进行组合, 在标注双面焊焊缝或者接头的时候, 基本符号能够组合一起使用, 这是新增的情况, 并且没有了辅助符号。

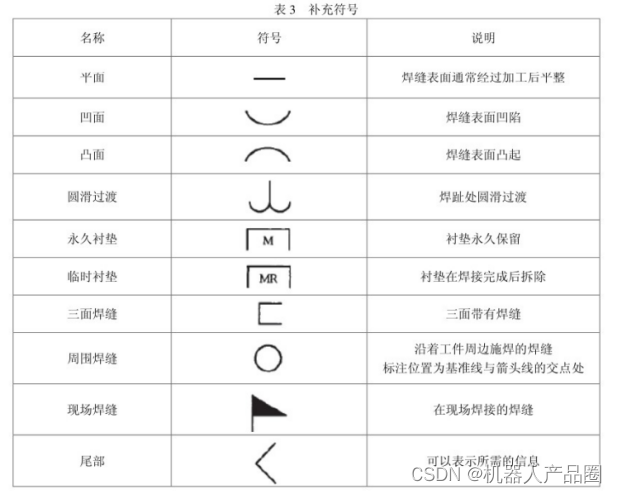

（3）用来补充说明有关焊缝或接头某些特征, 诸如表面形状、衬垫、焊缝分布、施焊地点等的补充符号, 以前仅有5个。

4、指引线

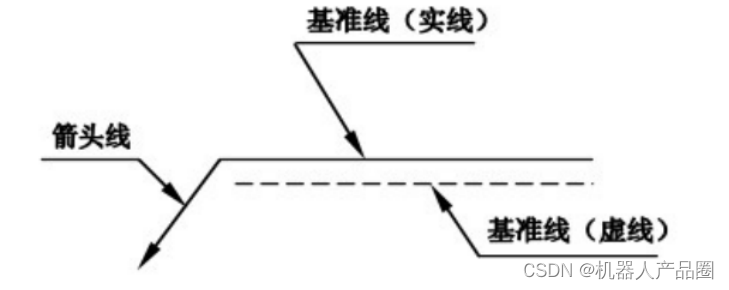

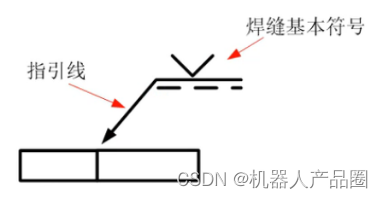

（1）指引线由箭头线和基准线（实线和虚线）组成

（2）箭头线：

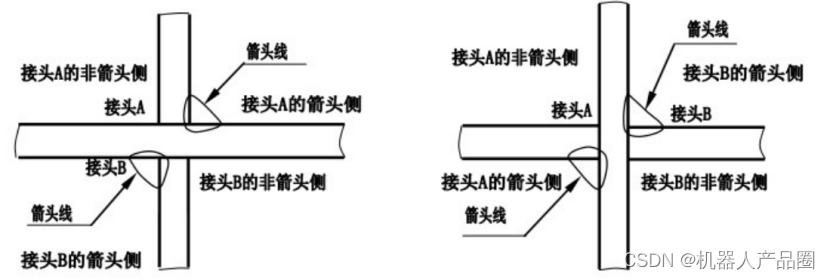

被箭头直接所指的接头那一侧, 被称作是“接头的箭头侧”, 而与它相对的那一侧 , 就是“接头的非箭头侧”。

（3）一般情况下, 基准线应当与图样的底边保持平行状态, 在存在必要情形的时候, 它也能够与底边形成垂直的状态。

实线和虚线的位置可根据需要互换。

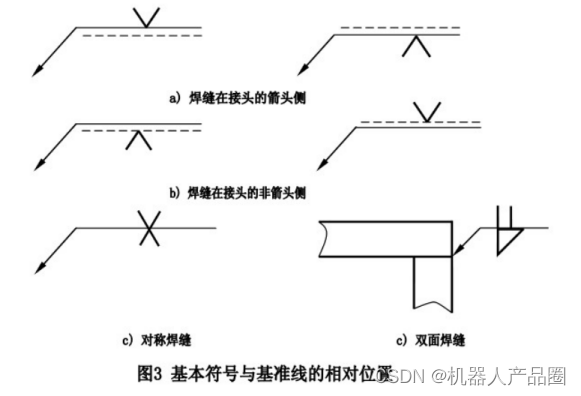

基本符号与基准线的相对位置

基本符号处于实线那一侧的时候, 意味着焊缝是在箭头所指的那一面, 去查看图3a)。

在基本符号处于虚线一侧的情况下，这意味着焊缝是在并非箭头所指的那一侧, 去参考一下图 3b)。

——对称焊缝允许省略虚线， 参见图 3c)；

当处于能够确切清晰明确看清焊缝分布所在位置的情形状况之下, 存在着一些是双面焊缝的情况, 这些双面焊缝也是能够省略掉虚线的, 具体可去参见图3d)。

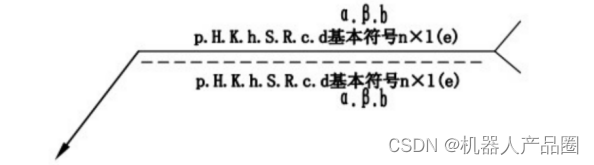

（4）必要时， 可以在焊缝符号中标注尺寸。如下图：

标注规则

尺寸的标注方法

——横向尺寸标注在基本符号的左侧；

——纵向尺寸标注在基本符号的右侧；

——坡口角度被作标注, 坡口面角也被作标注, 根部间隙同样被作标注, 这些标注位于基本符号的上侧或者下侧！

——相同焊缝数标注在尾部；

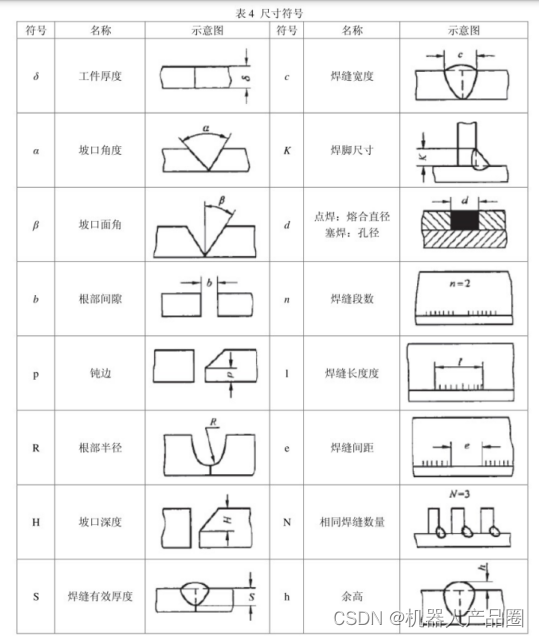

当存在较多尺寸, 并且不容易分辨这些尺寸的时候, 那么可以在尺寸数据的前面, 标注与之相对应的尺寸符号。

当箭头线方向改变时， 上述规则不变。

关于尺寸的其他规定

焊缝位置的尺寸, 若不在焊缝符号那里标注, 那就得把它标注在图样之上。

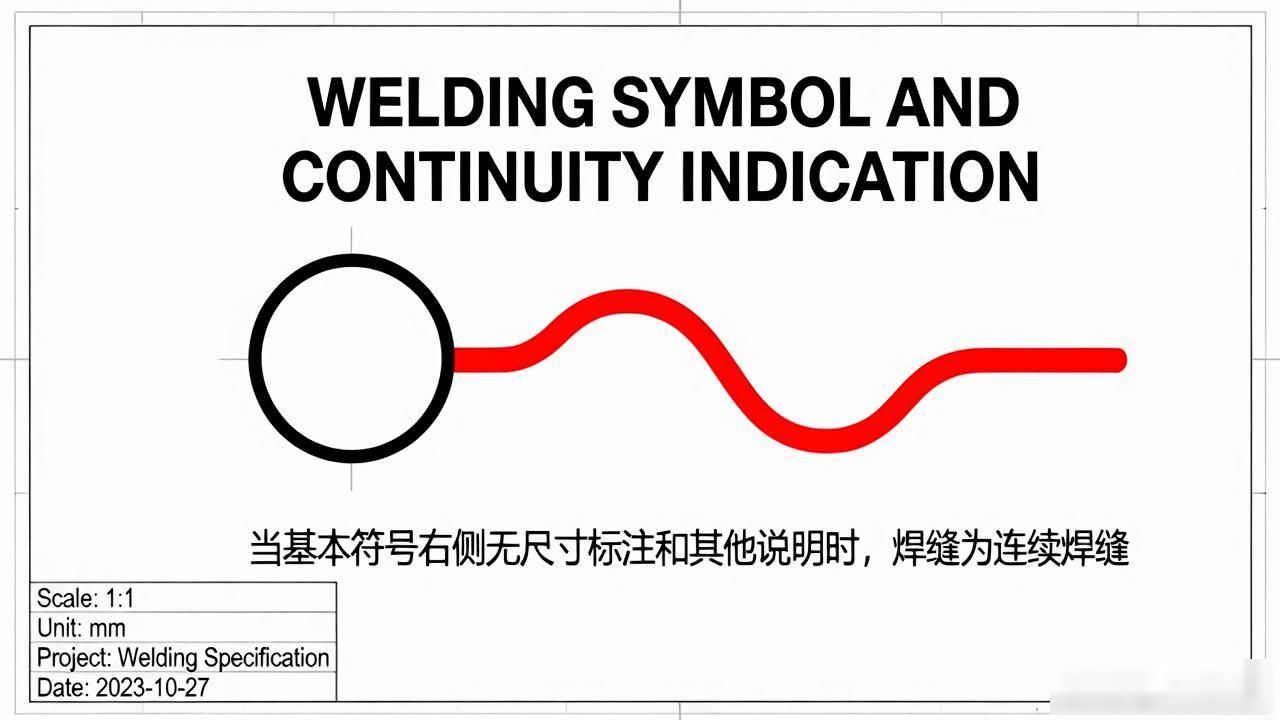

当处于基本符号右边, 不存在任何尺寸标注, 并且也没有其他说明的情况下, 这就表示焊缝于工件的整个长度走向上面是连续不断的。

处于基本符号的左边, 不存在任何尺寸标注, 并且也没有其他说明的时候, 此情况意味着对接焊缝需要完全焊透。

塞焊缝、 槽焊缝带有斜边时， 应标注其底部的尺寸。

5、焊接代号

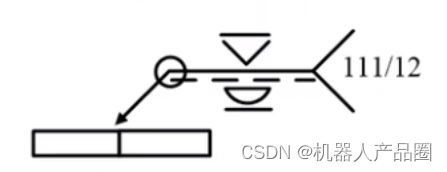

在图示里, 对接接头周边之焊缝有着特别要求, 其中, 运用焊条电弧焊（111）时, 打底操作需于非箭头一侧来进行, 并且表面要达成齐平之状态；而采用埋弧焊（12）所形成的V形焊缝, 则是在箭头一侧, 其表面同样被要求为齐平之状况。

注: 当焊缝采用多种焊接方法, 或者对焊接方法有着特殊要求之际进行标注, 一般情形下是不标注的。

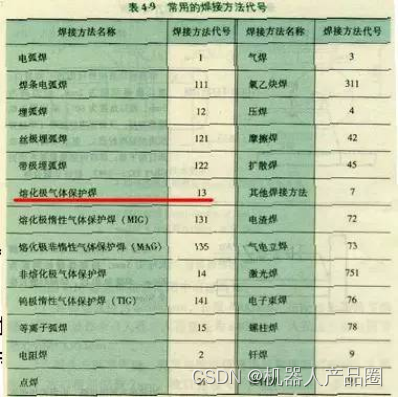

参考GB 5185 – 1985金属焊接及钎焊方法在图样上的表示代号, 可了解常见的焊接方法代号。

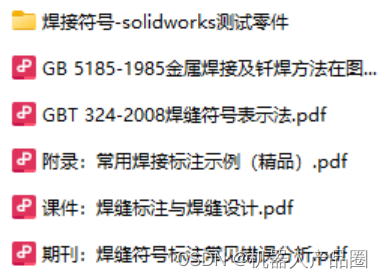

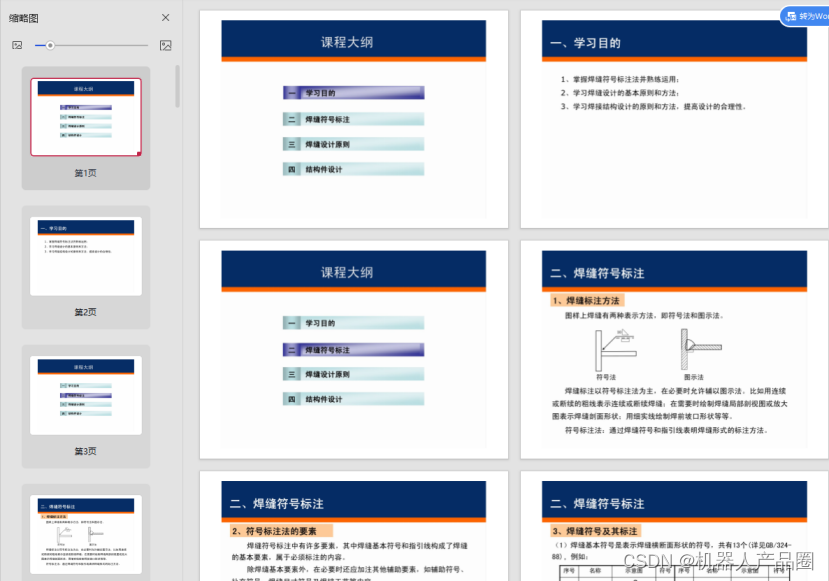

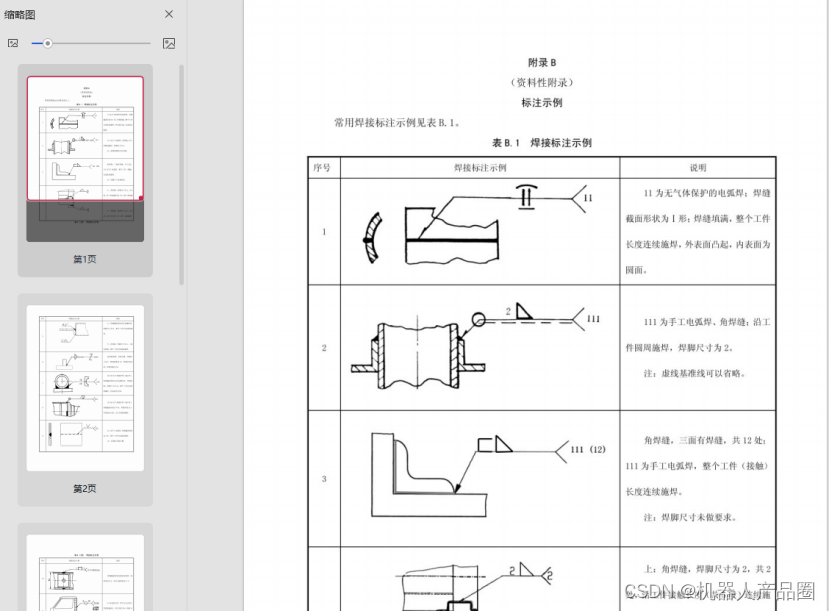

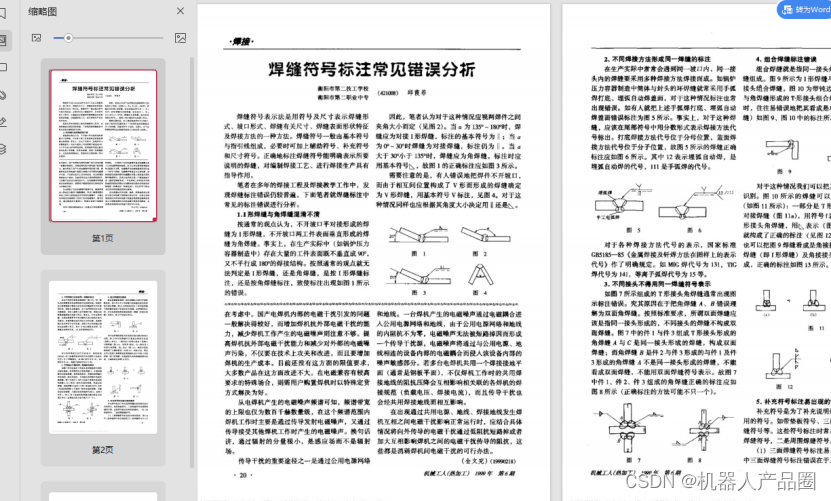

详细资料可以参考附件中的文件

附件汇总：
