立马看懂焊接符号标注，超详细！

1：焊缝基本符号

2：常用坡口符号

3：补充符号

4：指引线与尺寸符号

5：焊接符号标注示例

注意, 焊缝尺寸符号及其选用情形下覆盖的范围, 是在进行基本符号予以介绍的同一时候讲出, 并且仅仅是讲述和基本符号存在关联的那一部分内容喔。

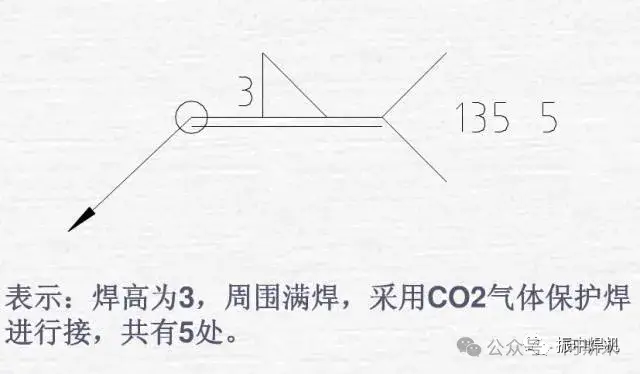

见下图的是焊缝标注示例, 图中所示的焊缝符号里, 有基本符号, 即图中数字8后面的那个符号, 还有补充符号, 也就是图中的那面黑旗, 另外还有指引线以及焊缝尺寸符号。

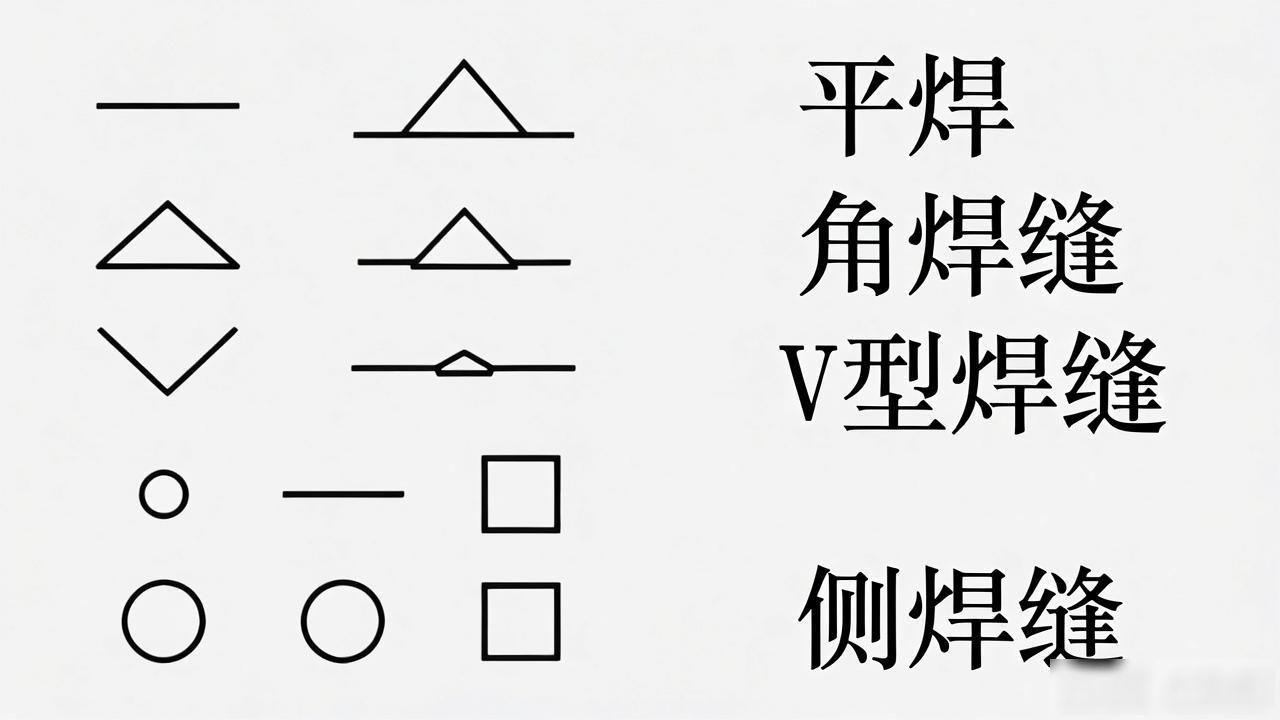

表示焊缝截面形状的符号便是焊缝基本符号, 像 I 形焊缝, V 形焊缝, 带钝边 V 形焊缝, 角焊缝, 封底焊缝之类, 在图纸上传使用粗实线来绘制基本符号以及辅助符号, 而引出线则是用细实线来绘制。具体的符号可见下面的表格。

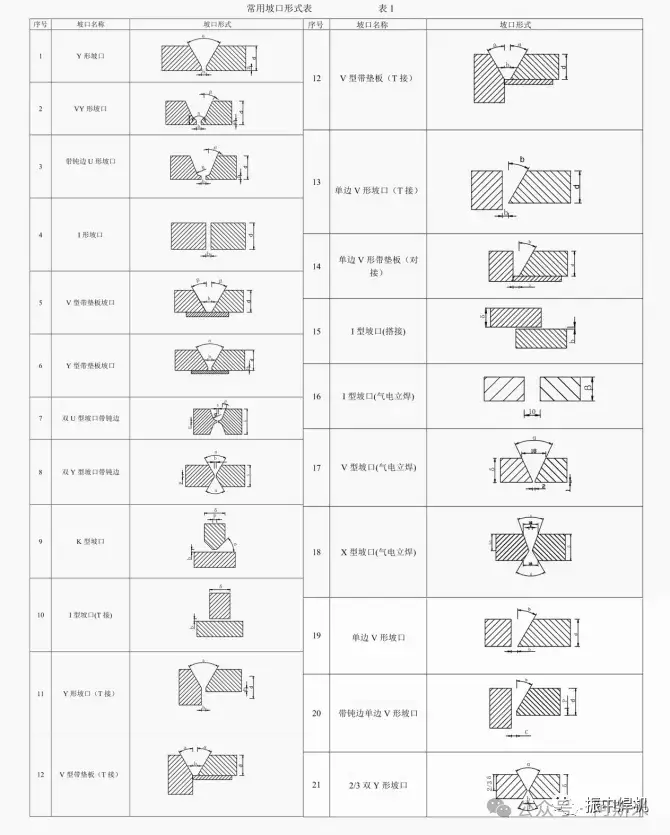

常用坡口形式如下：

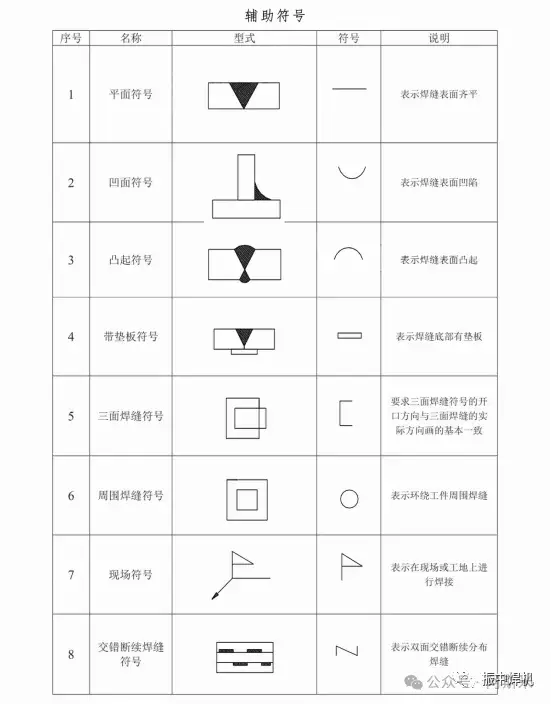

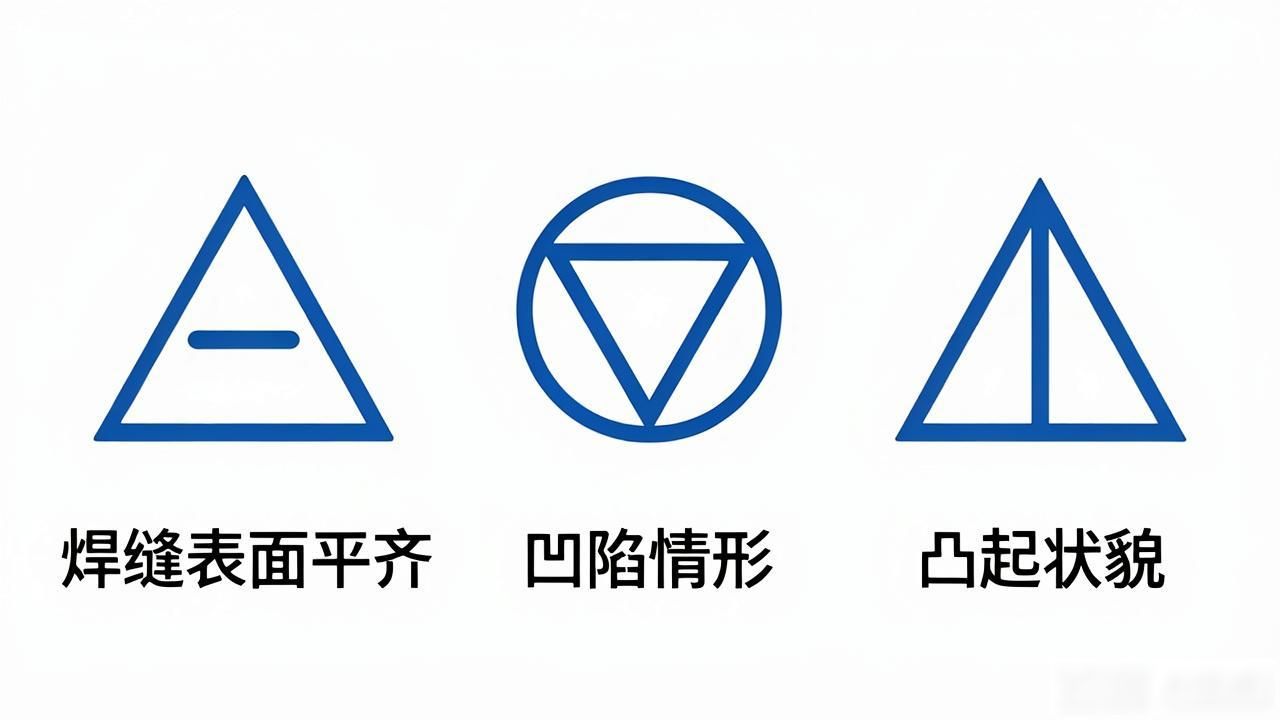

辅助符号, 是用来表示焊缝表面形状特征的那些符号, 辅助符号有三个种类, 它们分别是用来表示焊缝表面呈现平齐状态的, 表达焊缝表面处于凹陷情形的, 以及显示焊缝表面有着凸起状貌的, 通常状况之下, 并不需要十分确切地去说明焊缝的表面形状, 因而辅助符号于很多时候是不会被标注出来的。

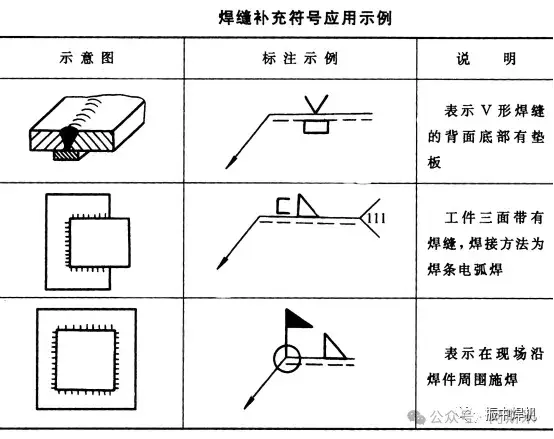

有时, 为了对焊缝的某些特征加以补充说明, 这是需要的, 要用其它符号来表示。补充符号应用的示例, 能看见了, 见下面的表格。

可是, 要想完完全全地将焊缝表示出来, 除了上述所提到的那些符号之外, 还得把指引线涵盖进去, 再有一些尺寸符号以及相关数据也都不能少。

一般来说, 引导线是由带有箭头的那部分引导线以及两条基准线构成的, 包含一条连续的线和另一条间断的线, 就像上边的图a表达的那样。

假设焊缝处于接头的箭头那一侧, 那么就要把基本符号标注在基准线的实线那边, 给出的图示如同图b。

要是焊缝处于接头的非箭头那一侧, 那么就得把基本符号标注在基准线的虚线那一侧, 就如同图c那样。

标注对称焊缝及双面焊缝时，可不加虚线，如图d。

焊缝尺寸数量繁多 如若标注实际焊缝之际 当尺寸方面因素较为稀少 便直接于焊缝符号之上予以标注 某些时候 为了能够更加清晰明确地表露出焊缝之形式 就会选取机械制图之方式来进行表示。

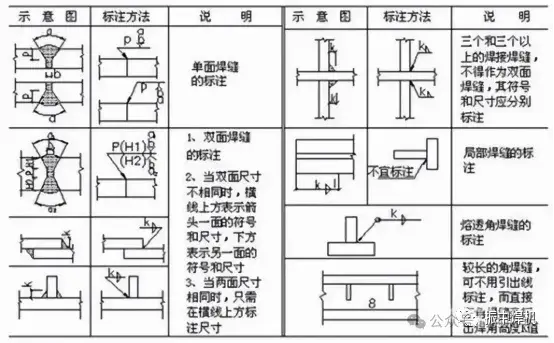

下表列出了一些常见焊缝尺寸的标注实例：

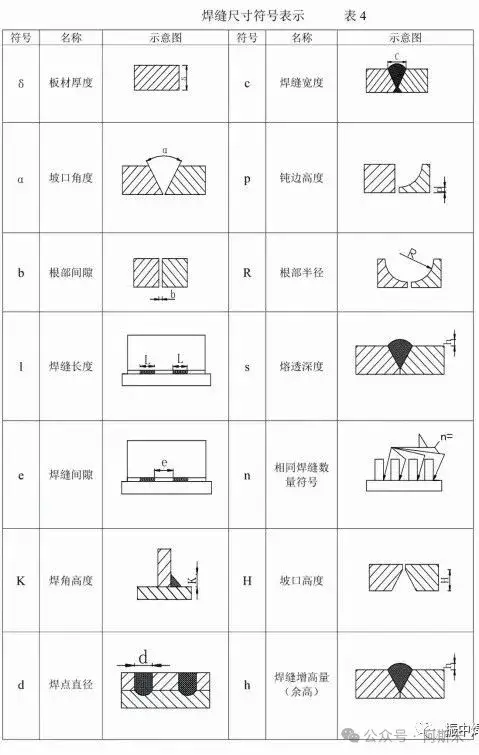

注：关于尺寸符号的说明

1、 在基本符号右边, 不存在任何标注, 并且也没有其他说明的情况下, 这就表示焊缝在工件的整个长度范围之内是连续的。

2、 在基本符号的左边, 没有任何的标注, 而且也不存在其他的说明, 这种情况下, 表示对接焊缝需要完全焊透。

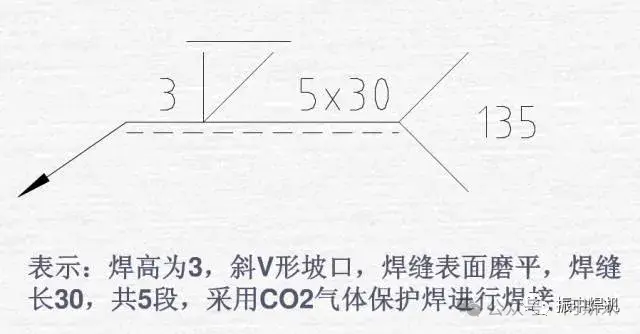

个别焊接符号标注图解示例：
