焊接符号在机械制图中标注大全

1、焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法。

焊缝标注主要采用符号标注法, 在必要情形下方可辅以图示法。像要以连续或断续的粗线去展现连续或断续焊缝；于需要之际绘制焊缝局部剖视图或者放大图来呈现焊缝剖面形状；运用细实线绘制焊前坡口形状等情况。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素

焊缝符号标注里存在诸多要素, 当中焊缝基本符号以及指引线形成了焊缝的基本要素, 这属于必须要标注的内容。

除了焊缝基本要素之外, 在有必要的时候, 还应当进行加注，加注时要加入其他辅助要素, 这些辅助要素有辅助符号, 有补充符号, 有焊缝尺寸符号, 还有焊接工艺等方面的内容。

3、焊缝符号及其标注

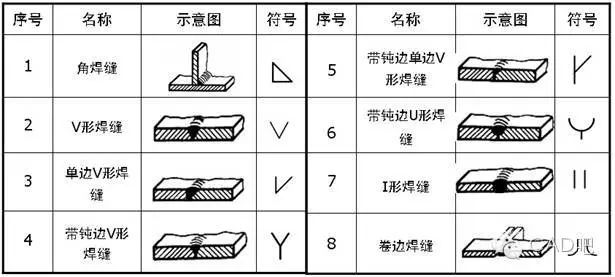

（1）焊缝基本符号, 是用来表示焊缝横断面形状的符号, 其数量共有13个 , 具体参见GB/324 – 88, 比如说。

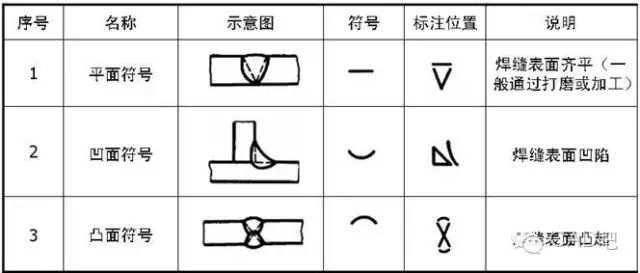

（2）辅助符号, 是用来表示焊缝表面形状特征的符号, 当不需要确切地说明焊缝的表面形状的状况下, 是可以不加注辅助符号的, 辅助符号的配置处在基本符号的固定位置, 辅助符号存在3个。

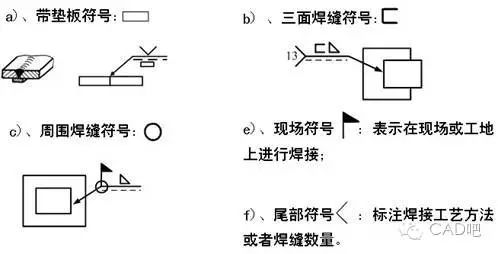

（3）补充符号, 是用于补充说明焊缝某些特征才采用的符号, 其数量一共有5个。

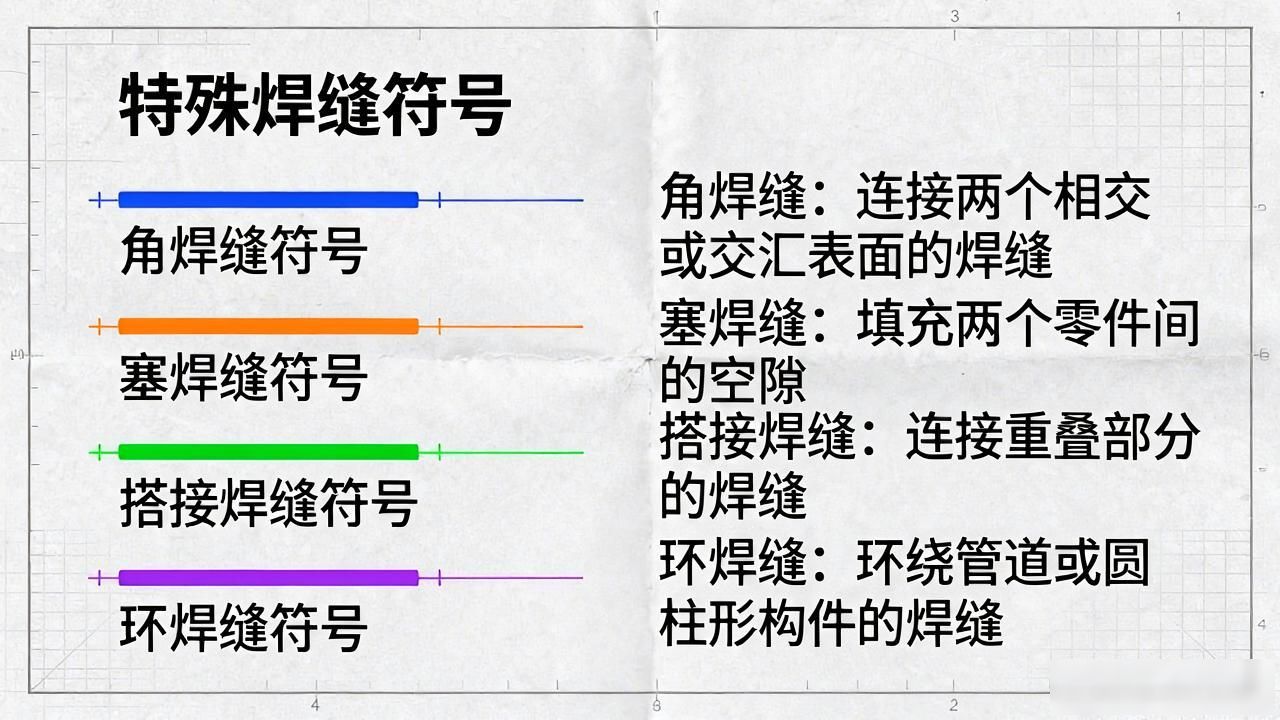

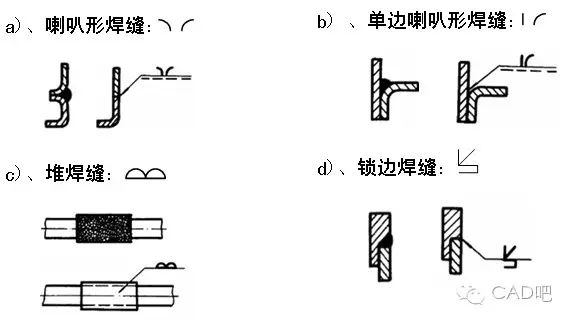

（4）用于满足某些特殊情况而被规定的焊缝符号, 是特殊符号, 这种符号一共有4个。

4、指引线及其标注

指引线由箭头线和基准线组成。

（1）箭头线：

箭头可指向接头侧和非接头侧；

箭头线相对焊缝的位置一般没有特殊要求；

允许箭头线弯折一次。

（2）基准线

一种基准线, 它包含着两种类型, 分别是实线基准线以及虚线基准线, 其中, 虚线基准线能够被画在, 位于其上方的, 或者下方的, 实线基准线的位置处。

将焊缝符号标注于实线基准线上, 这意味着焊缝处于箭头的那一侧, 而要是把焊缝符号标注在虚线基准线上, 那就表明焊缝位于非箭头的那一侧。

标注双面或对称焊缝时可不加虚线。

5、焊缝尺寸符号及其标注

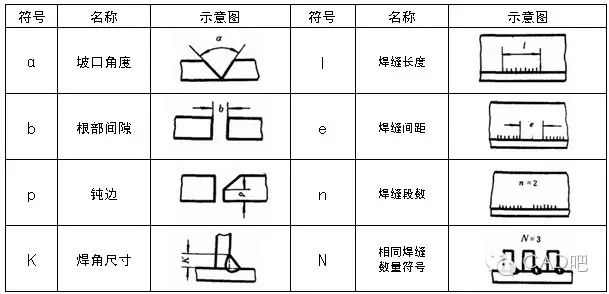

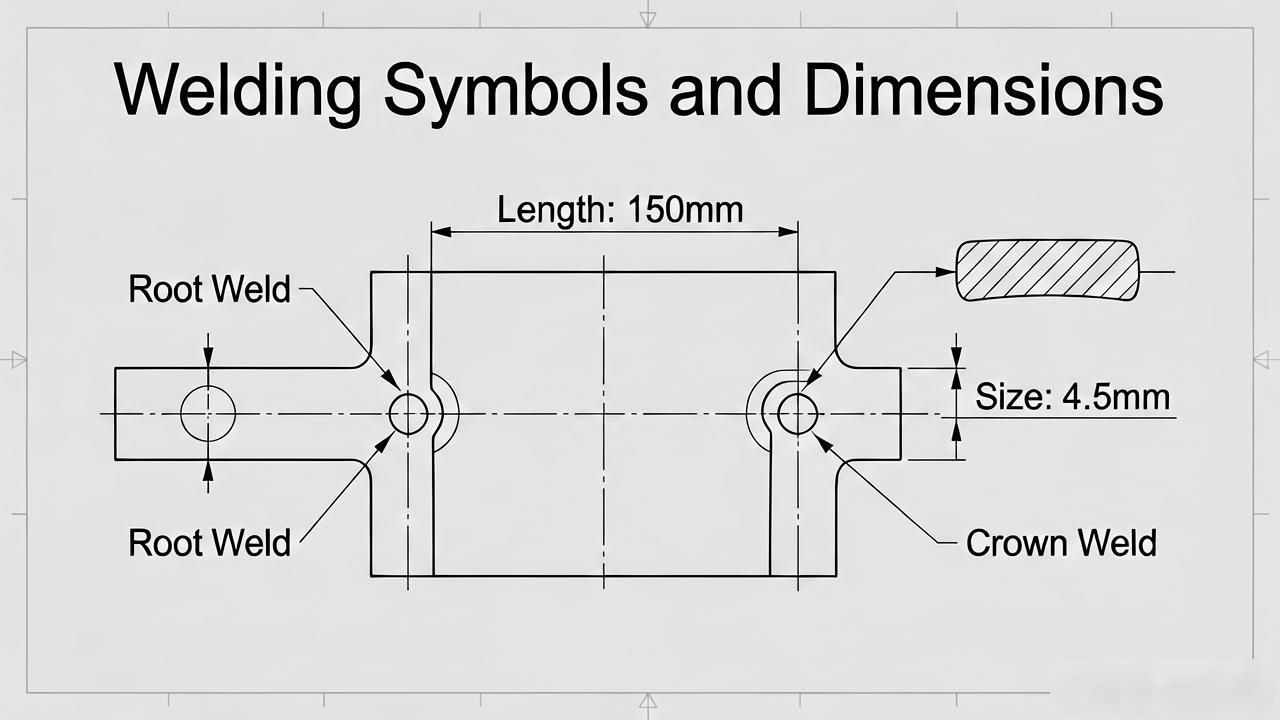

（1）当焊缝标注有必要的时候, 它也并不是绝对只做这个形式的呈现, 而是可以附加带上焊缝尺寸符号以及相关数据, 焊缝尺寸符号一共有。

有16个（详见GB/324-88），例如：

（2）焊缝尺寸符号及数据的标注原则(如图)：

焊缝横截面上所具有的尺寸, 被标注于基本符号的左侧, 长度方向的尺寸, 则标在右侧。

尺寸, 比如坡口角度, 还有坡口面角度, 和根部间隙等这些, 它们被标在基本符号的上侧, 或者下侧。

相同焊缝数量的符号标在尾部。

当处于基本符号的右侧这儿不存在任何标注, 并且同时又没有别的说明的情况时, 这就意味着焊缝在工件的整个长度方面它是连续着的。

于基本符号这边的左侧地, 既没有那些任何的标注, 并且呢又不存在其他的说明的情况之下, 意味着对接焊缝是要完全焊透的。

6、焊接方法代号

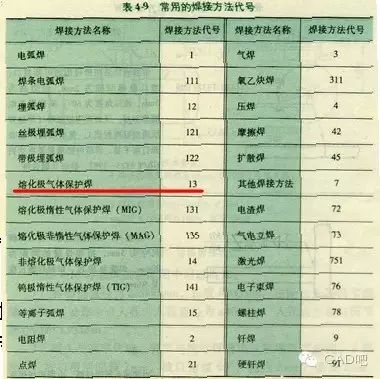

焊接方法代号参照GB/5185-1985

看, 这般呈现出的是对接接头周边的焊缝情形。其中, 焊条电弧焊（111）于非箭头那一侧进行打底操作, 其表面达成齐平的状态；而埋弧焊（12）所焊接形成的是V形焊缝, 此焊缝安处箭头侧, 并且其表面同样被要求达到齐平的状况。

7、焊接标注说明

（1）坡口尺寸的标注

对于一般的焊缝而言, 仅仅标注基本符号, 并不标注坡口尺寸, 而坡口尺寸是由工艺来决定的；对于那些有强度、气密性等要求的焊缝或者受到结构限定的特殊坡口, 应当标注坡口尺寸, 在必要的时候采用图示法绘制坡口结构图。

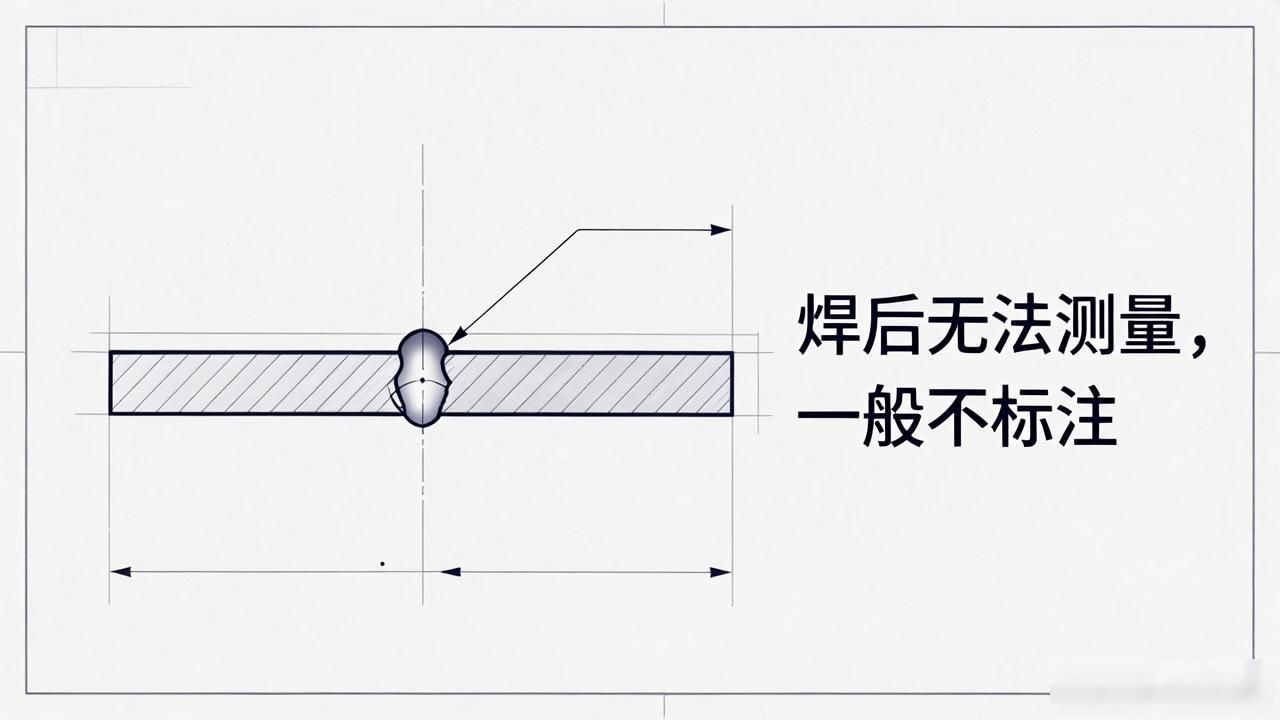

（2）经由工艺予以保证的对接焊缝有效厚度S, 于焊完以后并不能够进行测量, 在一般情形之下是不会进行标注的。

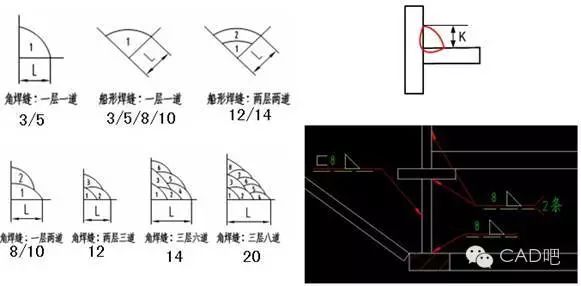

（3）一般而言, 焊脚尺寸K的大小是这样的, 有3，还有5, 接着是8, 再就是10, 随后是12, 跟着是14, 最后是20。

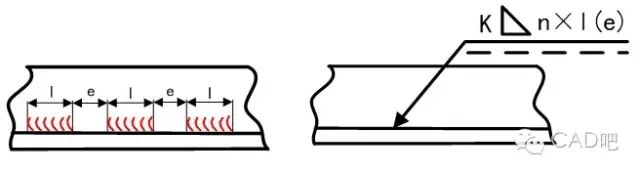

（4）断续焊缝的标注

如下图：

n表示焊缝段数；

表示焊缝长度(不计弧坑)；

e表示焊缝间距。

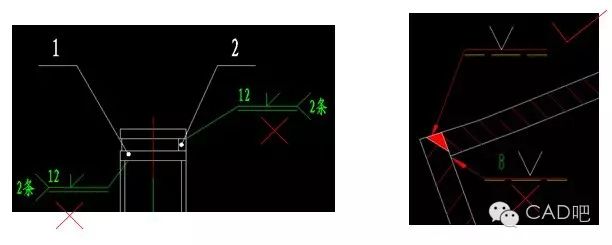

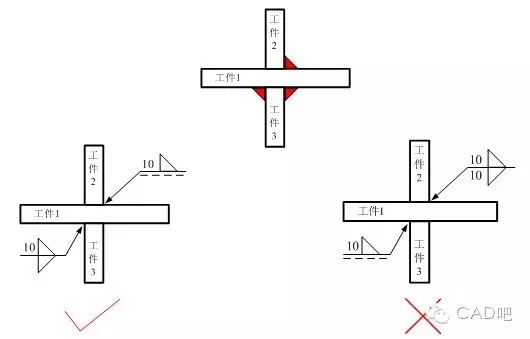

（5）常见的焊缝标注错误

（5）常见的焊缝标注错误
