坡口焊缝符号：焊接图纸的“破译密码”

坡口焊缝符号：焊接图纸的“破译密码”

于焊接范畴之内, 坡口焊缝符号归属于保障焊接质量的关键技术语言。其规范性运用需要去掌握三项重要因素:

符号构成

1. 基本符号, 是用粗实线标注坡口截面形状的, 像V形、U形这类形状。青岛有一家公司, 曾经因为错误地把U形标识成了”J”形, 进而造成了12万元的经济损失。

2. 进行关于焊接的尺寸标注时, 其中包含了坡口角度, 此坡口角度是用α表示的, 并且在左侧进行标注, 同时还涵盖根部间隙, 该根部间隙是以b来表示的, 是在右侧标注的, 另外还有钝边高度需标注, 钝边高度用p表示。中铁九桥的特级技师刘青指出, 对于厚板焊接而言, 必须要对根部半径进行标注, 像U形坡口的根部半径就是R等于8mm。

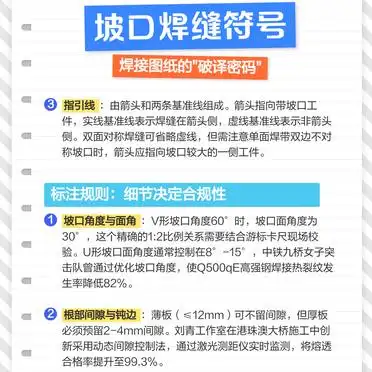

3. 指引线, 其箭头朝着存有坡口的工件, 实线基准线意味着焊缝处于箭头这一侧, 虚线基准线表明不是箭头那一侧, 当为单面焊且带有双边不对称坡口时, 箭头应当朝坡口较大的那一侧指向。

标注规则

当V形坡口角度是60°之际, 坡口面角度为30°, 这需要借助游标卡尺来进行校验, U形坡口面角度被控制在8°至15°的范围, 中铁九桥以往曾凭借优化角度使得高强钢裂纹率下降了82%。

薄板, 也就是厚度小于等于12毫米的那种, 是可以不用留出间隙的, 而厚板呢, 则需要预先留出2到4毫米的间隙。刘青工作室在港珠澳大桥运用了动态间隙控制法, 使得熔透合格率提高到了99.3%。

具有组合性质的焊接方法, 需要按照工艺所规定的顺序去进行标注, 比如TIG打底这种方式加上MMA盖面这种方式, 标注就为”141/111″ , 某个船厂曾经因为顺序出现了颠倒这种情况, 由此造成了高达300万元损失！

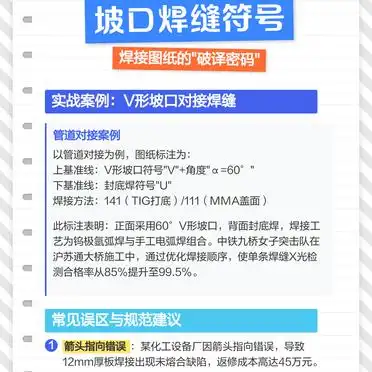

实战案例

管道对接标注示例：

上基准线：V形坡口（α=60°）

下基准线：封底焊符号”U”

焊接方法：141（TIG打底）/111（MMA盖面）

中铁九桥, 对焊接顺序予以优化, 随后, 沪苏通大桥焊缝X光合格率, 从百分之八十五, 提升到了百分之九十九点五。

常见误区

箭头指向错误导致12mm厚板未熔合，返修成本45万元。

漏标U形坡口R值造成未熔透，工期延误15天。

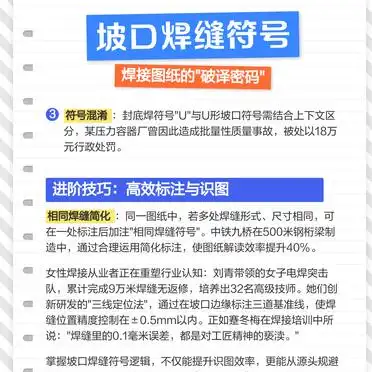

将封底焊符号“U”跟U形坡口搞混淆, 进而引发了批量事故, 最终遭到了18万元的处罚。

进阶技巧

存在着相同的焊缝, 其可进行简化标注, 中铁九桥借助这样一种方法, 将图纸解读效率提升了40%。

有着这样一个女性焊接团队, 她们创新了一种名为“三线定位法”的方法, 凭借此方法, 焊缝精度达到了正负零点五毫米, 并且她们累计完成了长达九万米的没有返修情况的焊缝。

练就符号逻辑本领, 能够提高识图效率, 进而规避缺陷, 予以建议, 结合GB/T 324标准来展开练习, 构建“符号工艺质量”关联思维, 下期会解析角焊缝以及熔透符号的应用。
