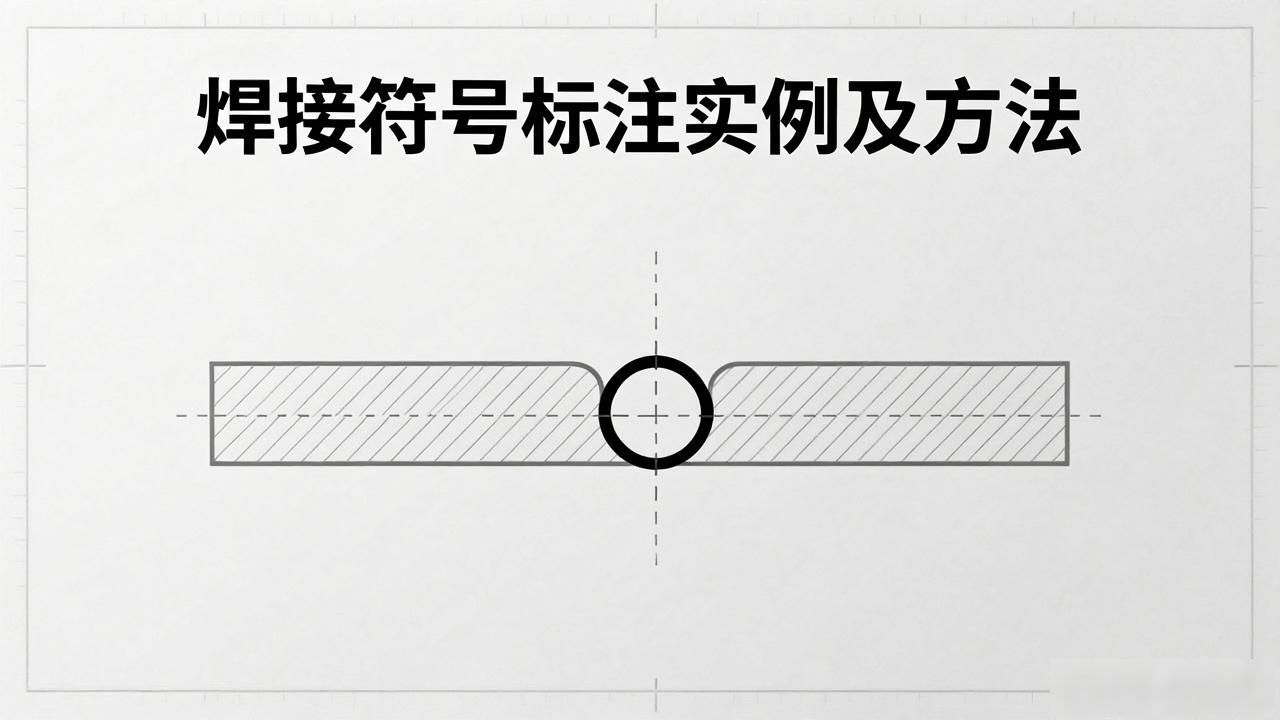

焊接符号标注实例及方法

基本坡口符号

坡口符号

（注：图中“破”应为“坡”）

焊接图纸符号标注图解示例

焊接符号标注实例及方法

于焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定, 借助阿拉伯数字予以表示，将其标注于指引线的尾部, 常用焊接方法代号可见表 3 -9 所示, 要是属于组合焊接方法, 能够运用“/”进行分开, 左侧所指的是正面（或者盖面）的焊接方法, 右侧所指的是背面（或者打底）焊接方法, 比如 V 形焊缝先是采用钨极氢弧焊进行打底, 随后用手工电弧焊进行盖面, 那么便表示为 141/111。

标注示例中, 焊缝符号以及焊接方法代号, 呈现于图3-21。此图所展示的是, V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面处于齐平状态, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊与封底焊运用手工电弧焊。

焊接方式代号

焊接符号表示方法

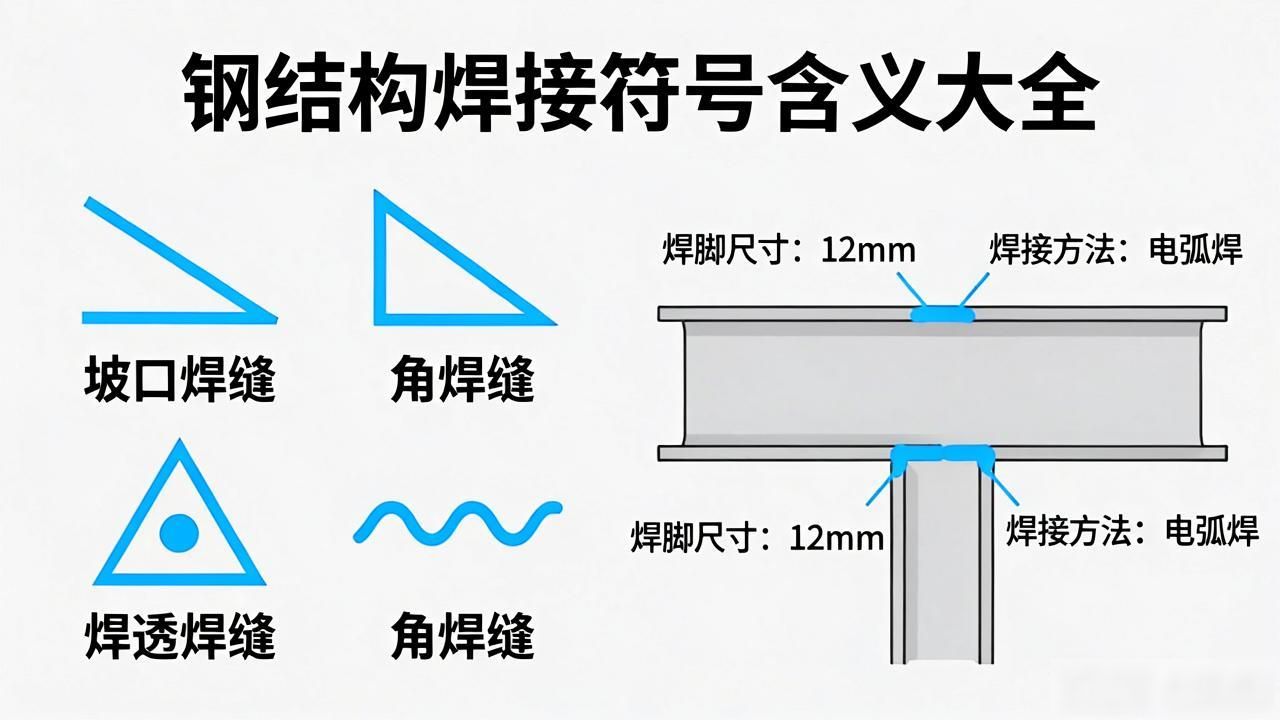

钢结构焊接符号含义大全

钢结构焊接符号是依照GB324一1988《焊缝代号》来进行绘制的, 钢结构通常归属建筑学科, 属于建筑行业, 因而在钢结构焊接符号的标注当中常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定

1、焊缝的引出线, 是由箭头以及两条基准线构成的。其中一条呈现为实线, 另一条呈现为虚线, 并且它们的线型都是细线。

2、基准线的虚线能够画至基准线实线的上侧, 也准予画于下侧, 基准线通常应当跟图样的标题栏保持平行, 只是在特殊条件的状况下才会同标题栏垂直。

3、要是焊缝处于接头的箭头一方, 那么基本符号标记在基准线的实线那边, 要是焊缝处于接头的非箭头一侧, 那么基本符号标记在基准线的虚线那边。

4、当为双面对称焊缝时。基准线可不加虚线。

5、一般来说, 箭头线相对焊缝的位置并无特殊要求, 然而, 在标注单边形焊缝的时候, 箭头线需要指向带有坡口一侧的那个工件。

6、与基准线相交或者相切的基本符号、补充符号, 和基准线重合的线段, 是用粗实线来表示的。

7、其焊缝所用的基本符号、辅助符号以及补充符号（尾部符号除外）, 全都规定为粗实线，尺寸表示的数字, 原则情形下同样是粗实线, 尾部那种符号是细实线, 那种尾部符号主要是用来标注焊接工艺、方法等方面的内容。

8、于同一图形之上, 当焊缝形式相同, 断面尺寸一样, 辅助要求也都相同时, 能够仅选一处标注焊缝的符号以及尺寸。并且要加注“相同焊缝的符号”, 此相同焊缝符号是3/4圆弧, 画在引出线的转折之处。

于同一个图形之上, 存在数种相同的焊缝时, 把焊缝进行分类然后编号, 将其标注于尾部符号当中, 分类编号借助A、B、C……, 在同一类焊缝以内能够选择一处来标注代号。

9、熔透角焊缝的符号需依照图1-38的方式来进行标注, 熔透角焊缝的符号是涂黑的圆圈, 其画在引出线的转折之处。

10、若是采用那种形状之中长度比较长的角焊缝，像是用于焊接实腹钢梁的翼缘处的焊缝, 那么是可以不使用引出线来进行标注的, 而是能够直接在角焊缝的旁边去标注焊缝尺寸的值K。

11、当在连接长度范围之中的时候, 仅仅只是局部的区段存在焊缝的情况下, 按照图1-40进行标注, K是角焊缝焊脚尺寸。

12、当焊缝分布呈现出不规则的状况时, 在对焊缝符号进行标注的这个时候呢, 于焊缝的地方添加中实线以此来表示能够看见的焊缝, 或者添加栅线以此来表示不能够看见的焊缝。

13、两个相互焊接的焊件, 当是单面焊且带有双边不对称坡口焊缝时, 引出线的箭头指向那个具有较大坡口的焊件。

14、画在引出线转折处的时候, 用圆圈表示环绕工作件周围的围焊缝符号, 还要标注其焊角尺寸K。

15、当存在三个或者超过三个数目以上的焊件彼此进行相互焊接的时候，其焊缝是不能够当作双面焊缝来进行标注的, 焊缝符号以及尺寸应当分别展开标注。

16、焊件在施工现场进行焊接, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 该符号绘在引出线的转折处。

17、在相互焊接的两个焊件里头, 当仅有一个焊件带有坡口的时候, 比如说呈现单面V形这种情况, 引出线的箭头所指向的便是带有坡口的那个焊件。

举例

欧美焊接符号举例

4.5——表示焊点直径

【3】——根据图示说明，表示此项为CC项或者SC项

6——-表示此处为第六CC项或者SC项

①AND②——表示①件和②件俩点之间的焊点

12X——表示俩点之间的焊点个数为12个

日本焊接符号举例

A——根据图示，表示关键或重要特性
