焊接图纸符号标注图解示例

工程语言之中存在着一种焊接符号, 这种符号能够在图纸之上, 以简单且明了的方式, 去说明焊缝的形状, 以及焊缝的几何尺寸, 还有涉及到的焊接方法。接下来, 小编将会为大家介绍焊接图纸符号标注的图解示例, 让我们一同来看一看吧。

一、焊接图纸符号标注图解示例

焊接符号标注实例及方法

于焊接结构图样之时，焊接方法会依照国家标准 -85 的规定, 以阿拉伯数字予以表示, 标注于指引线的尾部。常用焊接方法代号呈现于表 3 – 19 所示的情况。要是属于组合焊接方法可采用“/”予以分开, 左侧所表示的是正面（或者盖面）的焊接方法, 右侧所表示的是背面（或者打底）焊接方法。比如 V 形焊缝先是依靠钨极氢弧焊进行打底, 随后运用手工电弧焊进行盖面, 如此便表示为 141/111。

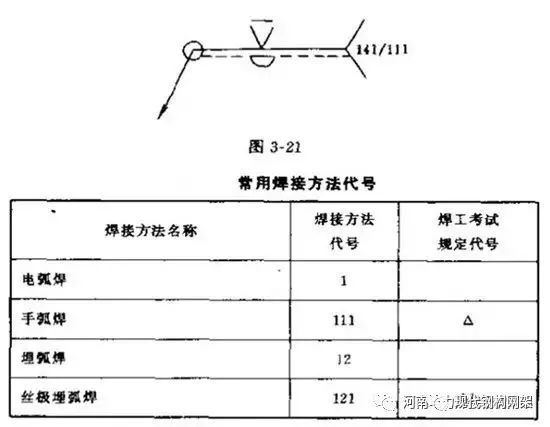

给出的焊缝符号以及焊接方法代号的标注示例, 是要参照图3-21来看的。那个图呈现的是V形坡口的对接焊缝，它的背面要进行封底焊接, 正面的焊缝表面是齐平状态, 其焊接方法是在进行打底焊的时候要用到手工钨极氮弧焊, 而盖面焊以及封底焊则需采用手工电弧焊。

二、焊接符号表示方法

钢结构焊接符号含义大全

绘制钢结构焊接符号所依据的是GB324一1988《焊缝代号》。钢结构通常归属于建筑学科, 它属于建筑行业。所以在对钢结构焊接符号进行标注时, 常常会伴随出现建筑符号、型钢符号、螺栓符号以及铆钉符号等。

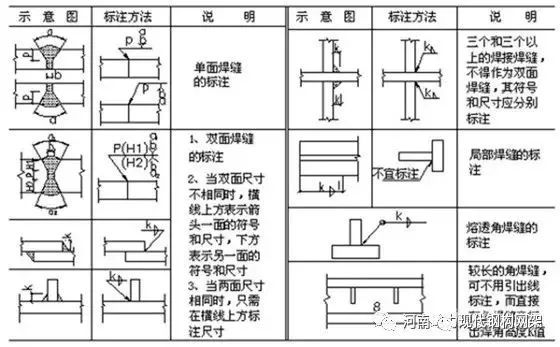

钢结构焊缝符号表示的方法及有关规定：

（1）组成焊缝引出线的, 是箭头以及两条基准线。这两条基准线里, 一条是实线, 另一条是虚线, 并且它们的线型都是细线。

（2）基准线的虚线, 能够被画在, 基准线实线的上侧, 也能够被画在, 基准线实线的下侧, 基准线通常应当, 与图样的标题栏相平行, 唯有在特殊的条件之下, 才会与标题栏相垂直。

（3）要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；要是焊缝待在接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那头。

（4）当为双面对称焊缝时。基准线可不加虚线。

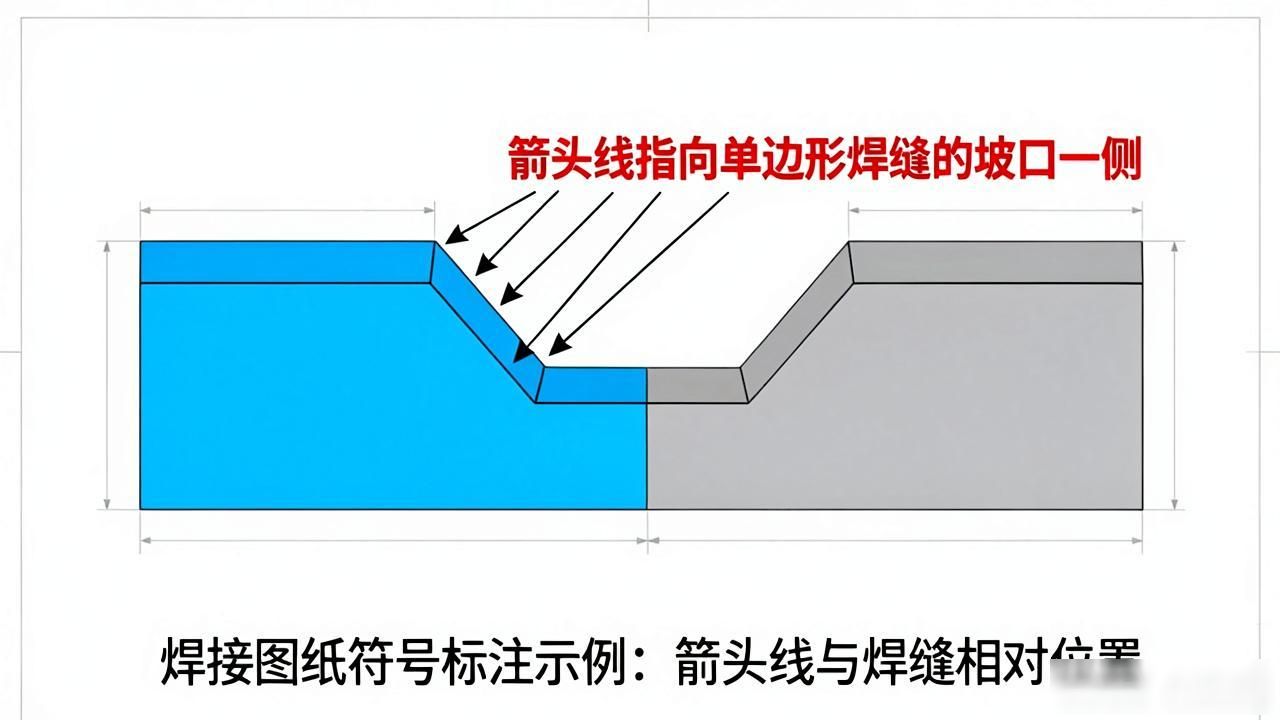

（5）箭头线跟焊缝相对的位置, 通常没特别要求, 可是, 在标注单边形焊缝之际, 箭头线得指向那个带有坡口一侧的工件。

（6）基本符号, 与基准线, 相交或者相切, 补充符号, 也与基准线、相交或相切, 而与基准线重合的线段, 要用粗实线来表示。

（7）焊缝的基本符号是粗实线, 辅助符号是粗实线, 补充符号(尾部符号除外)是粗实线, 尺寸数字原则上是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。

（8）在同一个图形里面, 要是焊缝的形式, 其断面尺寸以及辅助要求全部都相同的时候, 能够仅仅只挑选一处来标注焊缝的符号以及尺寸。并且还要加注“相同焊缝的符号”, 这个相同焊缝符号是3/4圆弧, 它画在引出线的转折之处。

在同一个图形之上, 有着数种一样的焊缝, 此时能够把焊缝进行分类编号, 将其标注于尾部符号之内, 分类编号运用A、B、C等等, 在同一类焊缝当中可以挑选一处来标注代号。

（9）按图1-38方式标注的, 是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 此圆圈画在引出线的转折处。

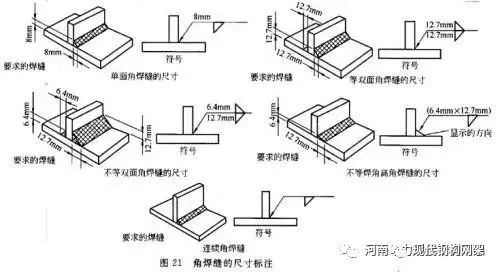

（10）假如使用那种形状之中相对较长的角焊缝, 像是去焊接实腹钢梁的翼缘所采用的焊缝, 那么可以不运用引出线进行标注, 而是能够直接在角焊缝的旁边标注出焊缝尺寸的值是K。

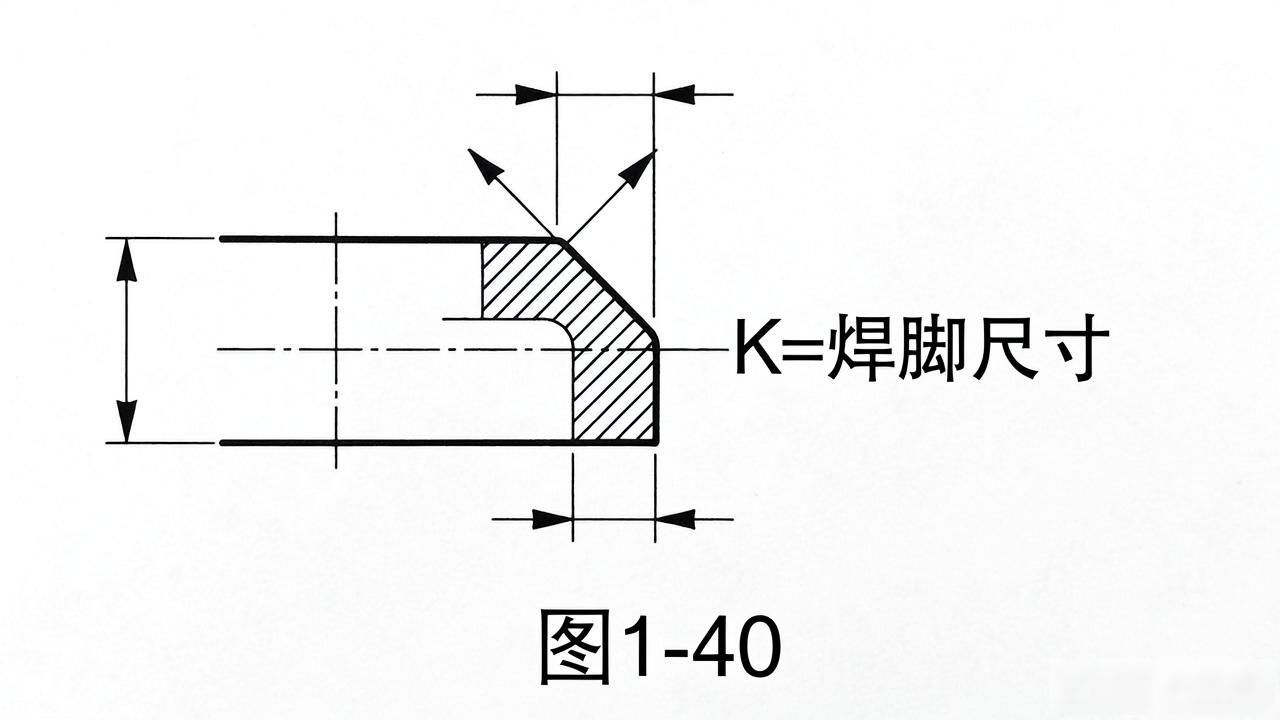

（11）当在连接长度范围之中, 仅仅只是存在局部的那个区段有焊缝的情况下, 按照图1-40来进行标注。而且, K乃是角焊缝焊脚的尺寸。

（12）焊缝分布呈现不规则状态时, 于标注焊缝符号之际, 在焊缝的位置, 添加中实线用来表示能够见到的焊缝, 或者添加栅线用来表示不可以见到的焊缝。

（13）两个相互焊接的焊件, 当是单面焊且带有双边不对称坡口焊缝的情况时, 引出线的箭头指向较大坡口的那个焊件。

（14）用圆圈来表示环绕工作件周围的围焊缝符号, 此符号画在引出线的转折处, 并且要标注其焊角尺寸K。

（15）当存在三个或者超过三个的焊件相互进行焊接时, 其焊缝不符合双面焊缝标注的要求, 焊缝符号以及尺寸需要各自进行标注。

（16）若焊件是于施工现场开展焊接操作的情形下, 那它的焊缝是需要标注“现场焊缝”符号的。现场焊缝符号呈现为涂黑的三角形旗号, 该符号被绘制于引出线的转折之处。

（17）两个相互焊接的焊件, 其中只有一个焊件带有坡口, 像单面V形这种情况, 引出线的箭头所指向的就是那个带坡口的焊件。
