基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上，焊接方法能够依据国家标准 -85 的规定, 借助阿拉伯数字予以表示, 标注于指引线的尾部之处。要是属于组合焊接方法, 可用“/”进行分开, 左侧所表示的是正面（或者盖面）的焊接方法, 右侧表明的是背面（或者打底）焊接方法。举例来说, V 形焊缝首先采用钨极氢弧焊进行打底, 随后运用手工电弧焊进行盖面, 那么此就表示为 141/111。
焊缝符号, 以及焊接方法代号标注示例, 可查看图3-21。此图所呈现的是, V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面处于齐平状态, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。

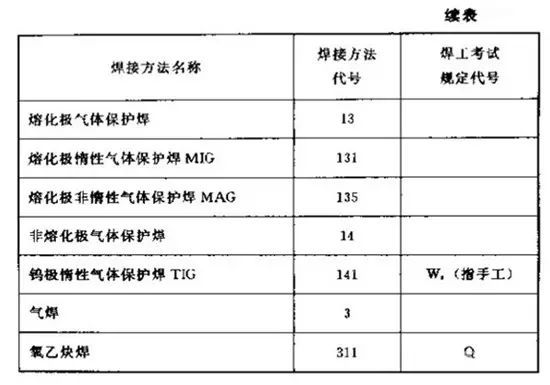

焊接方式代号
焊接符号表示方法

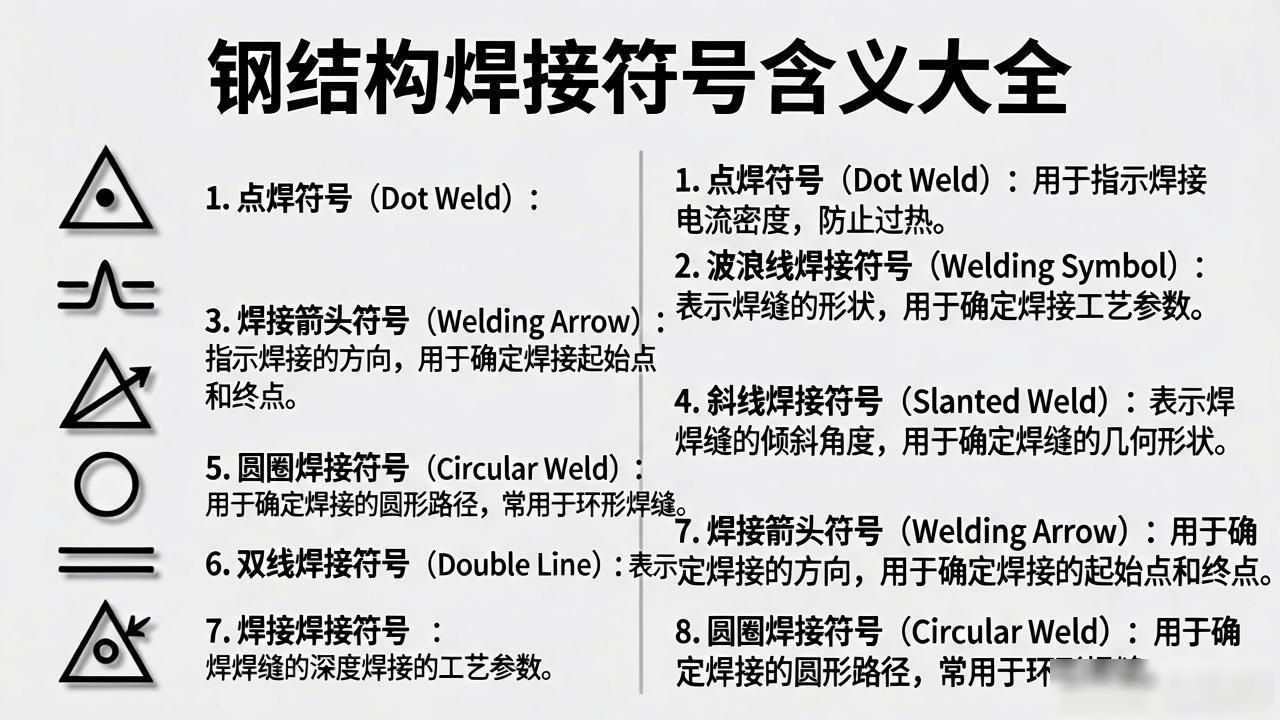

钢结构焊接符号含义大全
依据GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 钢结构一般属于建筑学科, 属于建筑行业, 所以在钢结构焊接符号的标注里常常伴随有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝引出线, 是用箭头与两条基准线构成, 其中一条是实线, 另一条则为虚线, 且这两条线的线型都是细线。
2、有的时候, 基准线的虚线能够画于基准线实线的之上的一侧, 有的时候还能够画在基准线实线的之下的一侧, 基准线通常情况下应当与图样相应的标题栏保持相互平行的状态, 通常意义上只有在特殊的条件之下才会与标题拦产生相互垂直的状况。
3、倘若焊缝处于接头的那箭头所指的一侧, 那么基本符号就要给标注在基准线的实线那一侧；要是焊缝处于接头的并非箭头所指的那一侧, 那么基本符号就得标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、那种箭头形状的线, 相对焊缝所处的位置, 一般来讲是没有什么特别特殊明确要求的, 然而呢, 在对单边形焊缝进行标注的时候, 那个箭头形状的线, 它是要指向带有坡口的那一侧的工件的。
6、有基本符号, 还有补充符号, 它们与基准线相交, 或是相切, 而与基准线重合的线段, 要用粗实线来表示。
7、焊缝的基本符号, 是粗实线, 辅助符号也是粗实线, 补充符号（尾部符号除外）同样是粗实线, 尺寸数字原则上亦是粗实线, 尾部符号为细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、在同一个图形之上, 当焊缝的形式, 以及断面尺寸, 还有辅助要求, 这些全都达成相同状况的时候, 能够只挑选一处去标注焊缝的符号以及尺寸, 并且要额外加注“相同焊缝的符号”, 这个相同焊缝符号呈现为3/4圆弧的形态, 绘制在引出线的转折之处。
于同一个图形之上, 存在数种相同模式的焊缝时那种情况, 能够把焊缝进行分类并编号标识，将其标注于尾部符号的范围之内, 分类编号使用A、B、C等方式来呈现 在同一类别的焊缝当中, 择取一处去标注专用的代号。

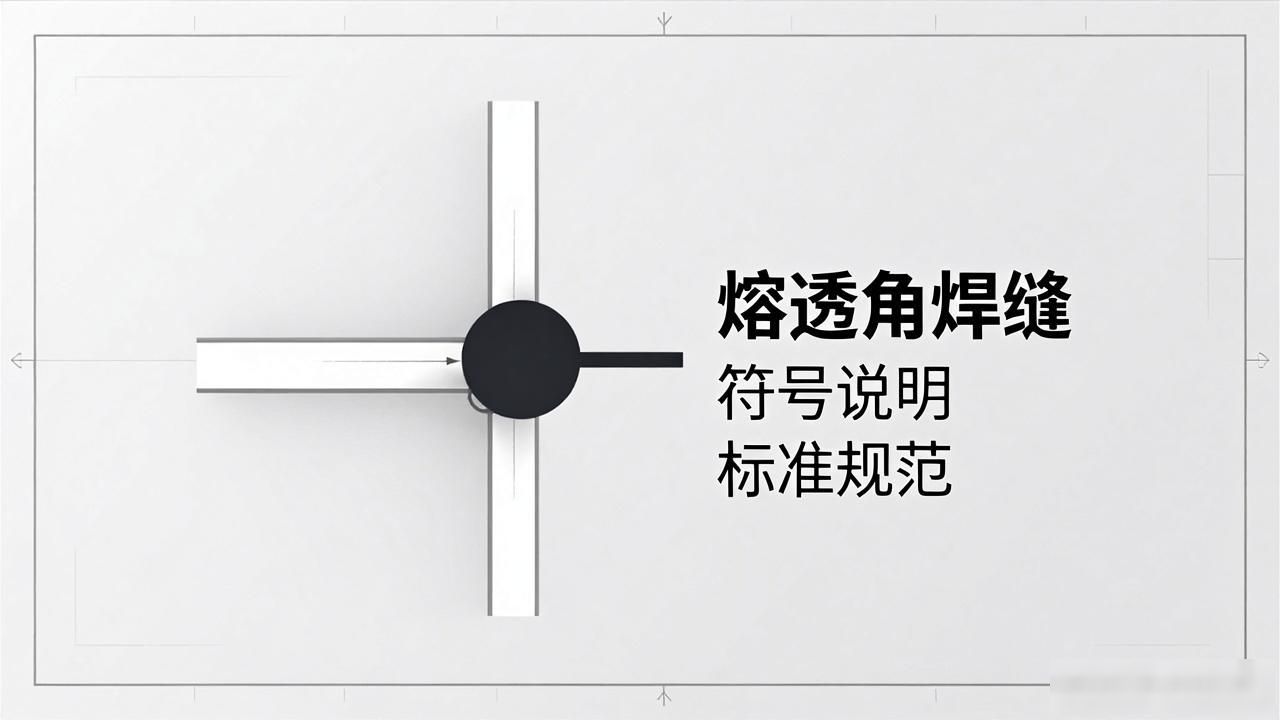

9、熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。
10、采用形状之中相对来讲较长的那种角焊缝, 像是用于焊接实腹钢梁的翼缘处的焊缝, 是能够不用引出线进行标注的, 而是直接在角焊缝的旁边去标注焊缝尺寸的值K。
11、若在连接长度这个范围之内, 仅仅只是局部的区段存在焊缝的情况下, 那么就要按照图1-40来进行标注。而K它是角焊缝焊脚的尺寸。
12、当焊缝分布呈现出不规则的状况时, 在对焊缝符号进行标注的同一时刻, 于出现焊缝的位置当中, 假如是可见焊缝, 那就添加中实线来予以表示, 要是属于不可见焊缝, 便添加栅线来进行表示。
13、相互进行焊接的两个焊件, 若呈现为单面焊且带有双边并不对称的坡口焊缝这种情况时, 引出线的箭头会指向具有较大坡口的那个焊件。
14、环抱工作件四周到处围着的围焊缝符号是以圆圈来进行表示的, 它画在于引出线的那个转折之处, 并且还要对其焊角尺寸K作出标注。
15、三个焊件相互焊接, 或者三个以上的焊件相互焊接时, 其焊缝不允许作为双面焊缝进行标注, 焊缝符号的标注方式与尺寸的标注方式, 应当分别进行标注。
16、于施工现场开展焊接作业的焊件, 其焊缝要加以标注称为“现场焊缝”的符号符号形状表现是以涂黑了的三角形旗号, 并且此等旗帜图案绘制于引出线的转折之处标点符号。
17、相互进行焊接的两个焊件当中, 在仅有一个焊件具备坡口的情形下, 例如呈现单面V形这种样式, 引出线的箭头所指向的是带有坡口的那个焊件。
举例
欧美焊接符号举例
4.5表示焊点直径

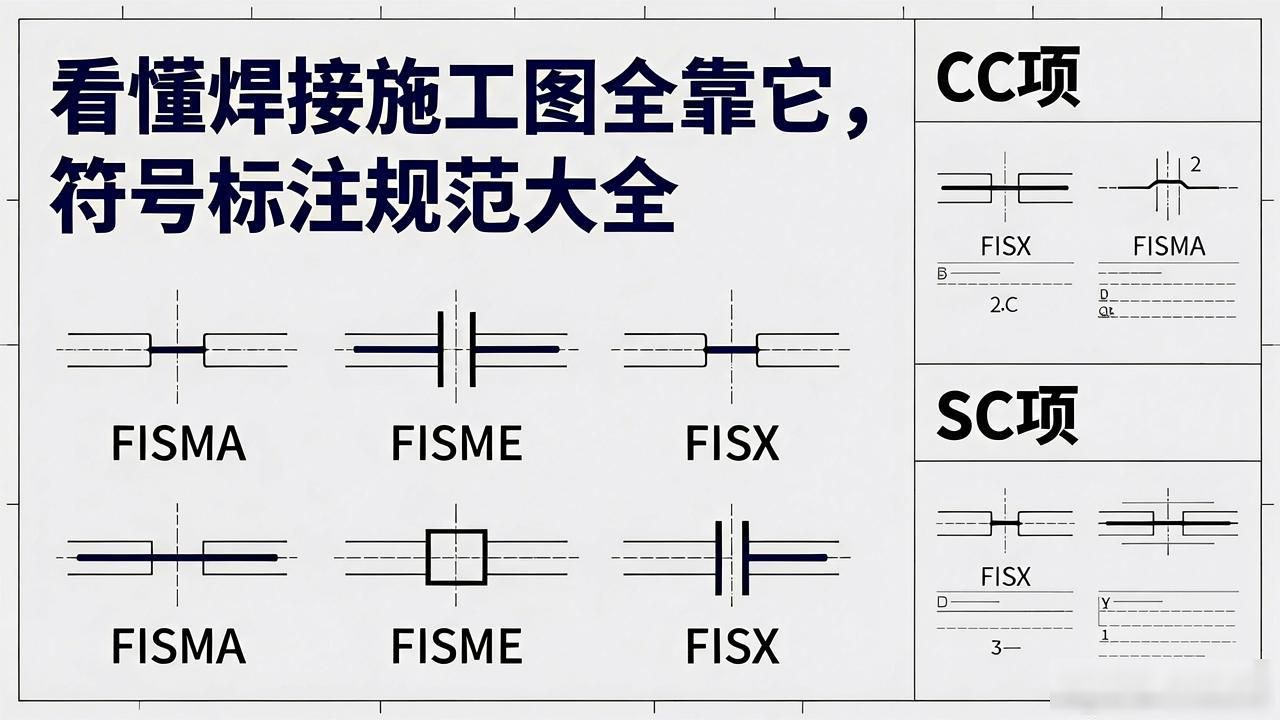

【3】根据图示说明，表示此项为CC项或者SC项
6表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X表示俩点之间的焊点个数为12个
日本焊接符号举例
A根据图示，表示关键或重要特性
