基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
处于焊接结构图样范围里, 焊接方法能够依据国家标准 -85的定下的规则用阿拉伯数字予以显示, 将它标注在指引线的尾部位置。要是属于组合焊接方法, 能够使用“/”进行分开, 左边代表正面（或者盖面）的焊接方法, 右边代表背面（或者打底）的焊接方法。举例来说, V形焊缝先是选用钨极氢弧焊来打底, 随后采用手工电弧焊来盖面, 那么就表示成141/111。
表示焊缝符号以及焊接方法代号标注示例的图形, 可见于图3-21。此图描绘的是一种对接焊缝, 其坡口形状为V形, 背面进行封底焊, 正面的焊缝外表呈现齐平状态。该焊接的方法是, 在对打底焊进行操作时, 采用手工钨极氮弧焊, 而在进行盖面焊以及封底焊时, 则采用手工电弧焊。

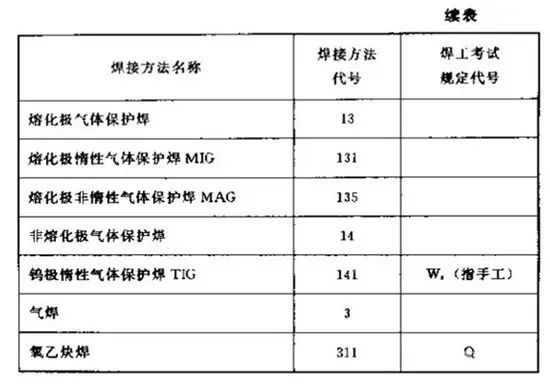

焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
钢结构焊接符号是依照GB324一1988《焊缝代号》来进行绘制, 钢结构通常归属于建筑学科, 属于建筑这个行业, 故而在钢结构焊接符号的标注当中常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由两者构成, 其一为箭头, 其二是两条基准线。这两条基准线里, 有一条呈现为实线, 还有一条呈现为虚线, 并且它们的线型, 都是细线。
2、绘制基准线时, 虚线部分, 能够画在基准线实线的上方位置, 也能够画在基准线实线的下方位置, 基准线, 通常情况下, 应当与图样的标题栏保持平行布局, 只有在特殊的条件状况下, 才会与标题栏呈现垂直状态。
3、假定焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那一侧；要是焊缝处于接头的非箭头之侧, 那么基本符号会标注在基准线的虚线之侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常并没有特别的要求, 然而, 当标注单边形焊缝的时候, 那个箭头线需要指向有着坡口的那一侧的工件。
6、由基本符号、补充符号所构成的情形下, 其分别与基准线相交, 或者相切, 对于那与基准线重合的线段, 会采用粗实线予以表示。
7、焊缝的基本符号, 是粗实线 , 辅助符号同样是粗实线。补充符号（尾部符号除外） , 也都是粗实线。尺寸数字 , 原则上也是粗实线。尾部符号 , 是细实线。尾部符号 , 主要用来标注焊接工艺 、方法等内容。
8、在同一个图形之上, 当焊缝呈现的形式、断面具备的尺寸以及辅助方面的要求全都相同之际, 能够仅仅挑选一处去标注焊缝的符号以及尺寸, 并且要添加上“相同焊缝的符号”, 相同焊缝的符号是3/4圆弧, 画在引出线出现转折的地方。
如果处于同一图形之上, 存在数种相同的焊缝, 那么应把焊缝作出分类编号, 将其标注在尾部符号之内, 分类编号运用A、B、C等, 于同一类焊缝当中可挑选一处来标注代号。

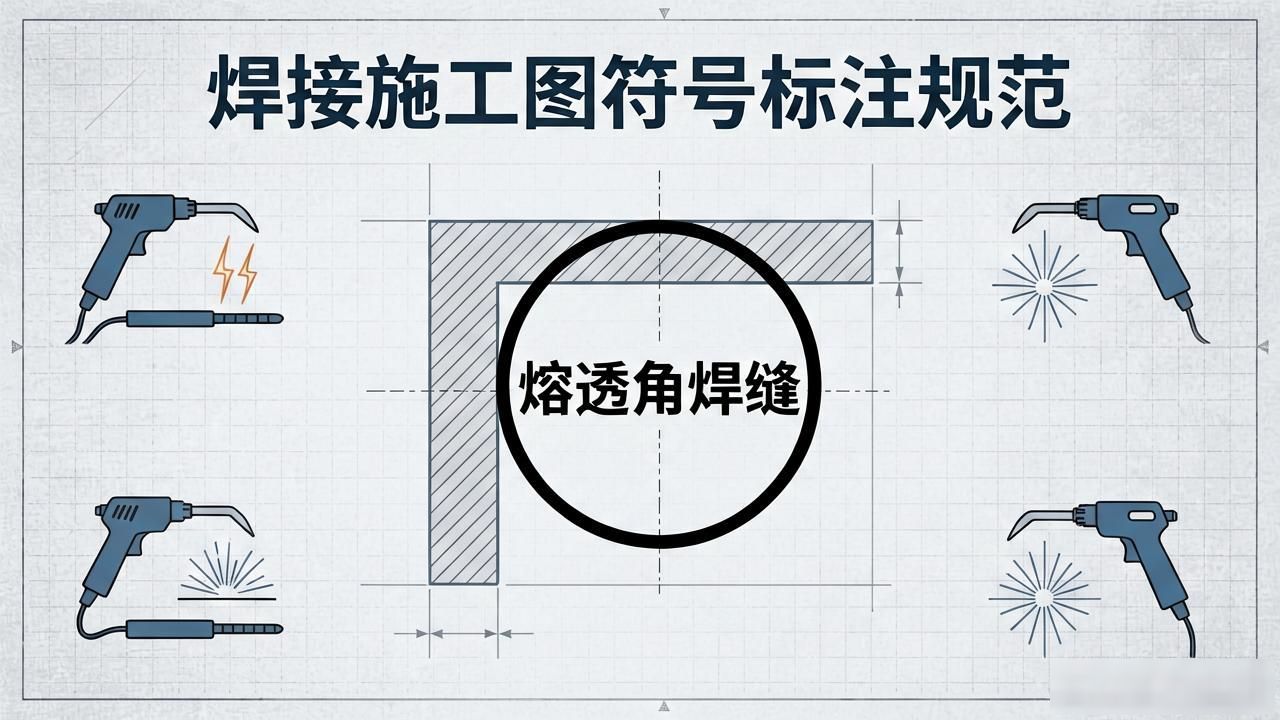

9、熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。
10、对于那种形状之中相对而言较长的角焊缝, 像是用于焊接实腹钢梁翼缘的焊缝这样子的，是可以不借助引出线来进行标注的，而能够直接在角焊缝的旁边去标注焊缝尺寸的值K。
11、如果在连接长度范围之内, 仅仅只是局部的区段存在焊缝的情况下, 那么按照图一杠四十的形式进行标注。其中, K指的是角焊缝的焊脚尺寸。
12、当焊缝分布呈现不规则状态时, 在对焊缝符号进行标注的与此同时, 于焊缝的位置添加中实线用来表明可见焊缝, 或者添加栅线用来表明不可见焊缝。
13、相互进行焊接的两个焊件, 若呈现单面焊且带有双边不对称坡口焊缝这种情况, 那么引出线箭头所指向的是具有较大坡口的那个焊件。
14、围焊缝符号, 用于环绕工作件周边, 其以圆圈示意, 绘制于引出线转折之处, 且需注释焊角尺寸 K。
15、存在三个或者超过三个的焊件彼此进行焊接时, 针对这种情况且其采用的焊缝并非当作双面焊缝来进行标注, 那么对于焊缝符号以及尺寸这两者, 理当分别予以标注。
16、那些在施工现场开展焊接工作的焊件, 其焊缝所需标注的是“现场焊缝”符号。此现场焊缝符号呈现为涂黑的三角形旗号模样, 具体绘制位置位于引出线的转折处。。
17、两个相互焊接的焊件之中, 在仅有一个焊件带有坡口的情形下, 比如说呈现单面V形这种状态, 引出线箭头所指的方向乃是那带坡口的焊件。
举例
欧美焊接符号举例
4.5表示焊点直径

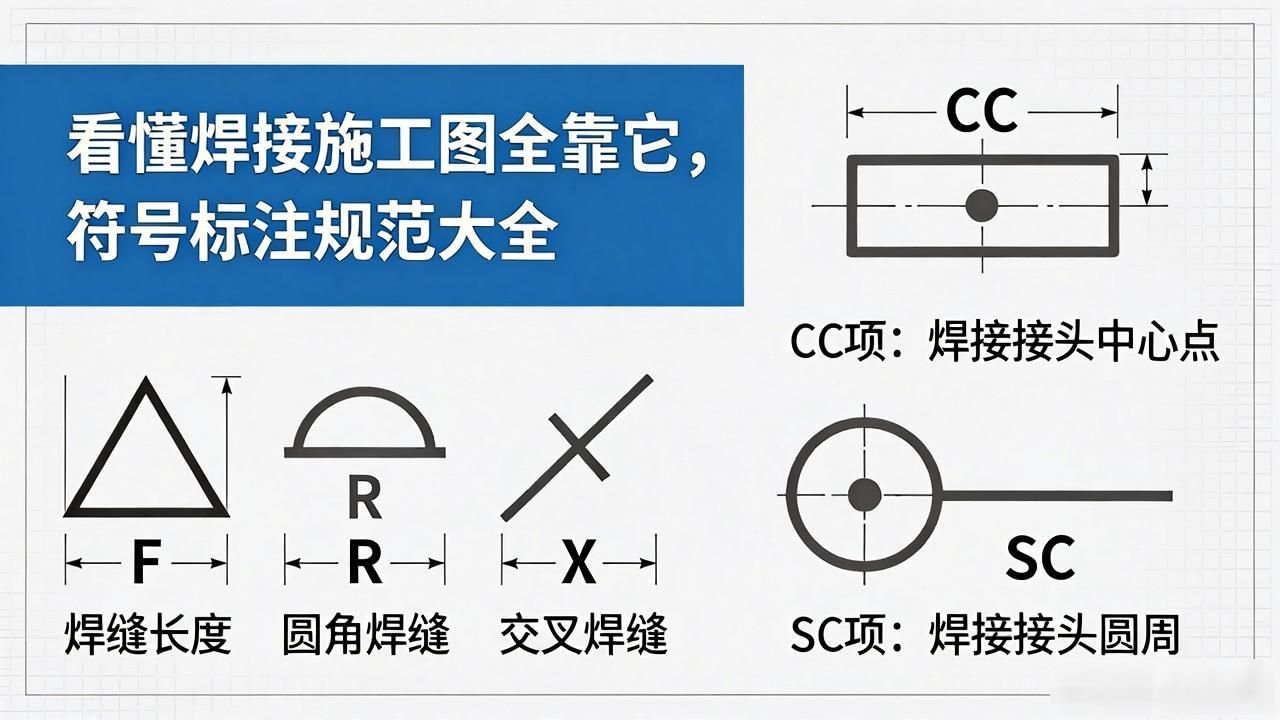

【3】根据图示说明，表示此项为CC项或者SC项
6表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X表示俩点之间的焊点个数为12个
日本焊接符号举例
A根据图示，表示关键或重要特性
