基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之中, 焊接方法能够依照国家标准 -85 的规定, 借助阿拉伯数字予以表示, 将其标注于指引线的尾部。要是属于组合焊接方法, 能够运用“/”加以分开, 左边显示正面（或者盖面）的焊接方法, 右边显示背面（或者打底）焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊打底, 随后运用手工电弧焊盖面, 那么就表示为 141/111。
注明焊缝符号以及焊接方法代号的标注示例, 可查看图3-21。这幅图展示的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面处于齐平状态。焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊且封底焊启用手工电弧焊。

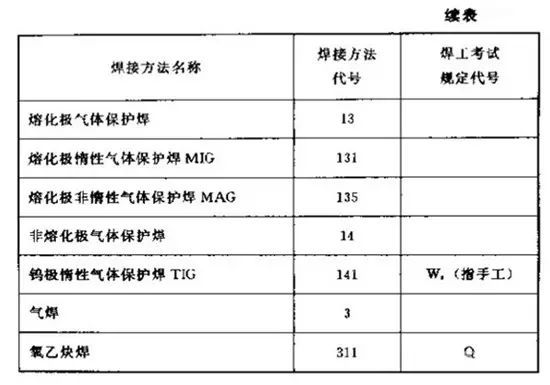

焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
钢结构焊接符号是依照GB324一1988《焊缝代号》予以绘制的。钢结构通常归属于建筑学科, 属于建筑行业范畴。所以在钢结构焊接符号的标注之时, 常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。而且其中一条是实线 , 另一条是虚线 , 并且这两者的线型都是细线。
2、画基准线的虚线时, 它能够画在基准线实线的上面一侧, 也能够画在基准线实线下面一侧, 而基准线通常是应该和图样的标题栏保持相平行的状态, 只是在特殊的条件之下才会与标题栏呈现垂直的情况。
3、焊缝要是处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边, 要是焊缝处于接头的并非箭头那一侧, 基本符号就会标注在基准线的虚线这边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、一般来说, 箭头线相对焊缝那里, 位置并无啥特殊要求, 不过, 在标注单边形焊缝的时候, 箭头线它得指向那个带有坡口一侧的工件, 就是这样。
6、与基准线相交或者相切的基本符号、补充符号, 那与基准线重合的线段, 是用粗实线来表示的。
7、对于焊缝而言, 其基本符号是粗实线, 辅助符号同样是粗实线, 补充符号（将尾部符号排除在外）也都是粗实线, 尺寸数字按照原则来讲同样属于粗实线, 而尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等相关内容。
8、同一图形里, 焊缝形式一样, 断面尺寸相同, 辅助要求也相同, 这种情况下, 只选一处标注焊缝符号与尺寸就行。还要加注“相同焊缝的符号”, 相同焊缝的符号是3/4圆弧, 画在引出线转折的地方。
当处于同一图形之上时, 若存在数种相同的焊缝, 那么能够把焊缝进行分类编号, 之后标注于尾部符号之内, 分类编号采用A、B、C等方法, 在同一类别的焊缝当中, 可以选择一处标注代号。

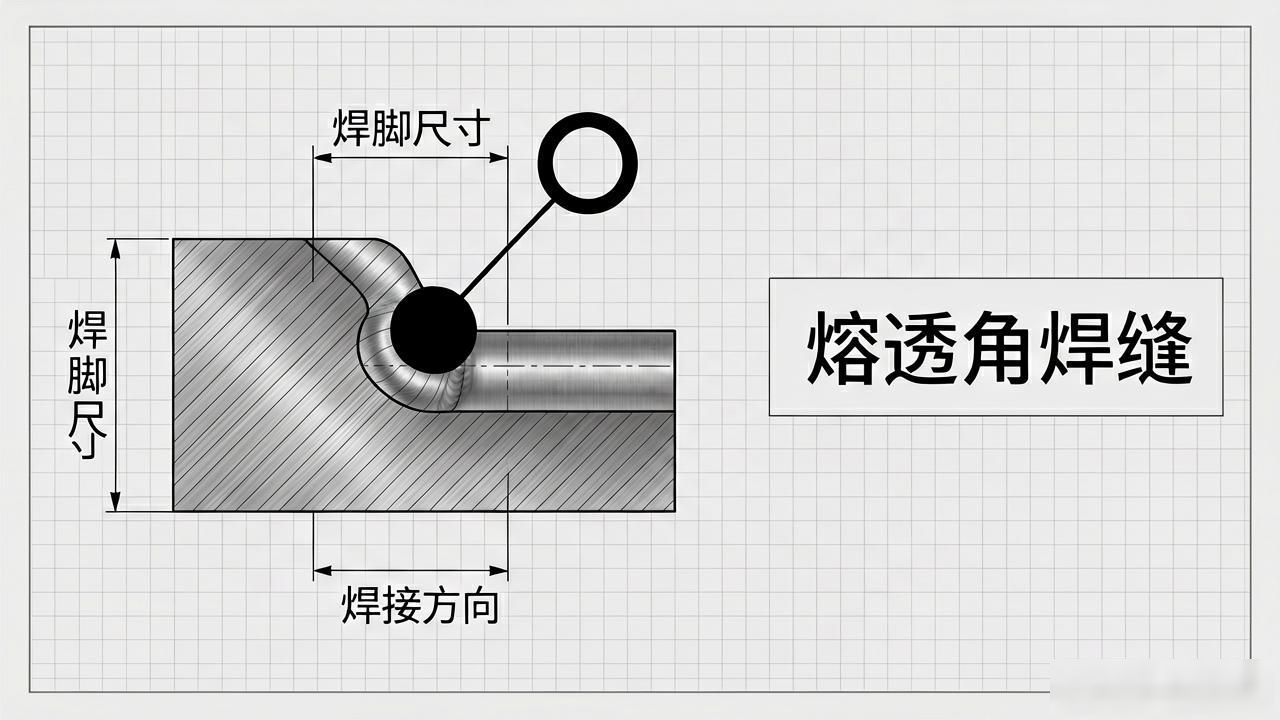

9、熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。
10、采用形状之中较长一些的角焊缝, 像是用于焊接实腹钢梁的翼缘焊缝这种, 能够不使用引出线进行标注, 而是直接在角焊缝的旁边标注焊缝尺寸的值K。
11、于连接长度范围之中, 仅仅只是局部的区段存在焊缝情形时, 依照图1-40进行标注。K乃是角焊缝焊脚的尺寸。
12、当焊缝分布呈现出不规则的状况时, 在对焊缝符号进行标注的同一时刻, 于焊缝身处添加中实线用以表明可见焊缝, 又或者添加栅线用以表明不可见焊缝。
13、两个相互焊接的焊件, 当是单面焊且带有双边不对等坡口的焊缝之时, 引出线的箭头指向有着较大坡口的那个焊件。
14、围绕工作件四周的围焊缝符号会运用圆圈来进行表示, 它是绘制在引出线的转折之处的, 并且还要对其焊角尺寸K予以标注。
15、当存在三个或者三个以上的焊件彼此进行焊接操作时, 其焊缝是不可以当作双面焊缝来进行标注的, 焊缝符号以及尺寸都应当各自分别进行标注。
16、需在施工现场开展焊接工作的焊件, 其焊缝理应标注“现场焊缝”符号, 现场焊缝符号乃是涂黑的三角形旗号, 它被绘制于引出线的转折之处。
17、在两个相互焊接的焊件里头, 当仅有一个焊件带着坡口的时候（就好比单面V形这种情况）, 引出线的箭头是朝着带上坡口的那个焊件去指。
举例
欧美焊接符号举例
4.5表示焊点直径
【3】根据图示说明，表示此项为CC项或者SC项
6表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X表示俩点之间的焊点个数为12个
日本焊接符号举例
A根据图示，表示关键或重要特性
