焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定, 借助阿拉伯数字予以表示, 将其标注于指引线的尾部之处。常用之焊接方法代号如表 3-9 所展示的那样。要是属于组合焊接方法, 能够运用“/”进行分开, 左侧部分代表正面（或者盖面）的焊接方法, 右侧部分代表背面（或者打底）的焊接方法。臂如 V 形焊缝先是采用钨极氢弧焊来打底, 随后运用手工电弧焊来盖面, 那么就表示为 141/111。
标注示例里给出了焊缝符号以及焊接方法代号, 其参照的是图3-21。那个图所呈现的是, 有V形坡口的对接焊缝, 也就是背面有封底焊, 正面焊缝的表面是齐平的状态, 焊接方法方面, 打底焊采用的是手工钨极氮弧焊, 盖面焊以及封底焊均使用手工电弧焊。
绘制钢结构焊接符号所依据的是GB324一1988《焊缝代号》, 钢结构通常归属于建筑学科, 属于建筑行业, 所以在对钢结构焊接符号进行标注时, 常常会伴随有建筑符号, 还有型钢符号, 以及螺栓符号和铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。这两条基准线, 其中有条是实线, 还有一条是虚线。并且, 它们的线型都是细线。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线一般应当与图样的标题栏平行, 只是在特殊条件下才会与标题栏垂直。
3、要是焊缝处于接头的箭头那边时, 那么基本符号会标注在基准线的实线的那一侧；要是焊缝处于接头的不是箭头的那一侧时, 那么基本符号会标注在基准线的虚线的那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线相对于焊缝的所处位置, 通常并没有特别的要求, 然而, 当对单边形焊缝进行标注的时候, 箭头线需要指向那儿带有坡口的一侧的那个工件。
6、使用了基本符号, 并且是补充符号, 它们与基准线相交, 或者两者相契合存在相切情况, 有和基准线重合的线段, 这种线段要用特别粗的实线去表示。
7、焊缝的基本符号是粗实线, 辅助符号同样是粗实线, 补充符号（尾巴除外）俱为粗实线, 尺寸数字基本上也是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺（方法等内容）。
8、于同一图形之上, 当焊缝的形式、断面的尺寸以及辅助的要求全都是相同之时, 能够仅仅挑选一处去标注焊缝的符号以及尺寸, 而且要加注“相同焊缝的符号”, 相同焊缝的符号是3/4圆弧, 画在引出线的转折之处。
当处于同一图形之上时, 若存在数种相同的焊缝, 那么能够把焊缝进行分类编号, 将其标注于尾部符号之内, 分类编号会采用A、B、C等等, 在同一类焊缝当中可以挑选一处来标注代号。

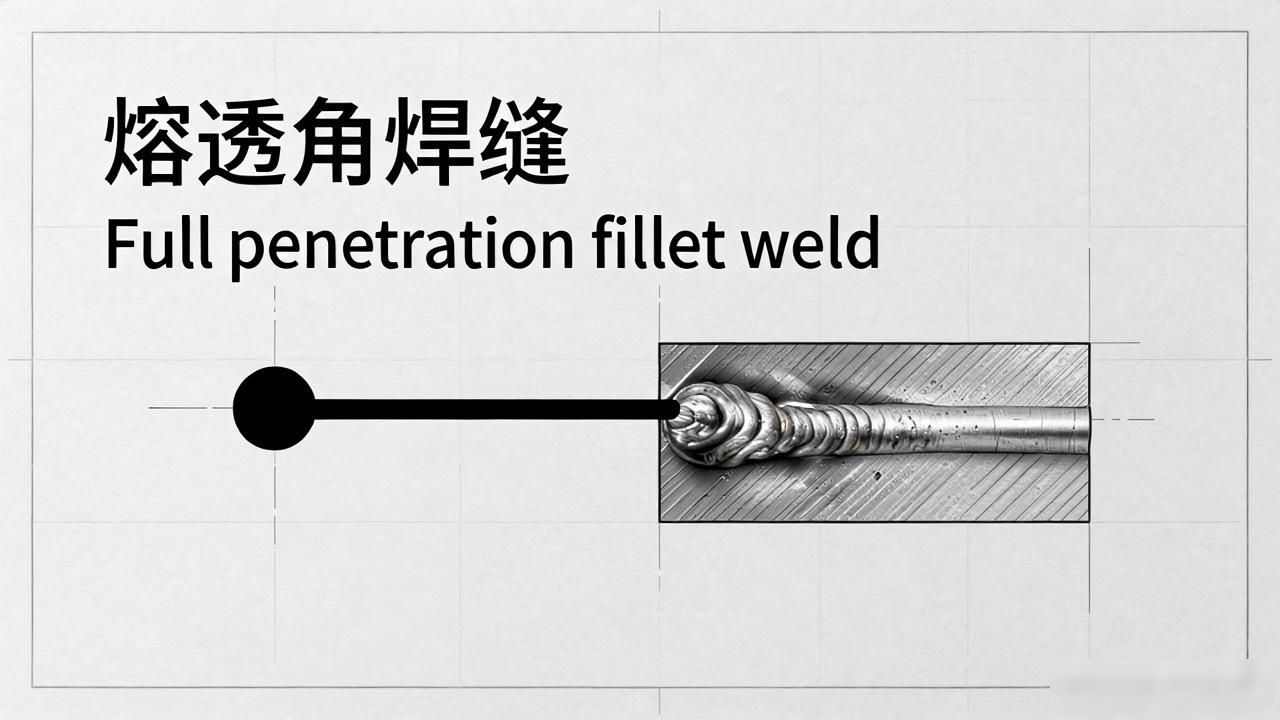

9、应按图1-38方式标注熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 该圆圈画在引出线的转折处。
10、选用形状之中相对较长的那种角焊缝, 像是用于焊接实腹钢梁冀缘的焊缝, 这种情况下能够不借助引出线来进行标注, 而是直接于角焊缝的旁边去标注焊缝尺寸的值K。
11、当处于连接长度范围之内, 仅仅只是局部的区段存在焊缝的情况下, 按照图1 – 40进行标注。其中, K所代表的是角焊缝的焊脚尺寸。
12、若焊缝分布呈现出那种不规整的状态时, 于进行焊缝符号标注这个行为的同一时间。要在与焊缝相对应的位置, 添加中实线以此来表明能够看见的焊缝, 或者增添栅线用来表示无法看见的焊缝。
13、两个相互焊接的焊件, 当是单面焊且带有双边不对称坡口焊缝时, 引出线的箭头指向那个具有较大坡口的焊件。
14、一种用圆圈来表示的符号, 是环绕工作件周围的围焊缝符号, 它被画在引出线的转折处, 并且还要标注其焊角尺寸K。
15、对于三个或者三个以上的焊件彼此相互进行焊接的情况, 其焊缝不可以当作双面焊缝来进行标注, 焊缝符号以及尺寸应当分别予以标注。
16、焊件是要在施工现场进行焊接的那个, 其焊缝得标注“现场焊缝”这个符号才行。现场焊缝符号是那种涂黑的三角形旗号, 它被绘制于引出线的转折之处。
17、有两个相互焊接的焊件, 在这两个焊件里, 存在这样一种情况, 就是只有一个焊件带有坡口, 像单面V形这种坡口形式, 此时对于引出线箭头而言, 它所指向的是那个带有坡口的焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
