焊接专业必须掌握的基础知识

作为将材料连接起来的关键工艺的焊接, 其在现代工业里应用是极为广泛的。不管是机械制造这个领域, 还是建筑施工这个范畴, 又或者是航空航天这类方面, 焊接技术都起着不可被替代的作用。接下来会从焊接的原理、工艺、材料、设备以及安全等等多个方面, 系统地去阐述焊接专业必须要掌握的基础知识。

一、焊接基本概念

焊接定义

有一种加工方法叫焊接, 它是通过加热、加压, 或者两者一起使用, 而且使用填充材料或者不使用填充材料, 让两个或多个分开的金属工件之间形成原子间结合, 进而连接成一个整体。在这个过程中借助外部能量, 打破金属原子间原来的束缚, 促使它们在新位置相互接近并形成稳定化学键, 达成永久性连接。

焊接分类

熔焊, 是通过局部加热, 让焊件接头部位达到熔化状态, 在不加压力的情形下, 填充金属（或者不填充金属）与母材熔合, 进而形成焊缝, 冷却凝固以后达成连接, 像电弧焊, 以电弧作为热源, 是应用广泛的熔焊方式, 涵盖手工电弧焊（SMAW）、气体保护钨极电弧焊（GTAW）、气体保护金属极电弧焊（GMAW）, 还有气焊, 借助可燃气体与助燃气体混合燃烧的火焰当作热源, 激光焊, 把高能量密度的激光束用作热源, 等离子焊, 利用等离子弧作为热源。

压焊是这样一种焊接方式, 在焊接过程里, 会对焊件施加压力, 这种压力施加的情况分为加热或者不加热。因为施加了压力, 就使得焊件产生塑性变形。而后, 是通过原子间的扩散再加原子间的再结晶来实现连接的。比如说电阻焊, 它是借助电极去给焊件施加压力, 同时利用电流通过接头接触面以及邻近区域所产生的电阻热来进行加热的。还有摩擦焊, 它是利用焊件接触端面相对旋转运动所产生的摩擦热来焊接的。另外还有扩散焊, 它是在特定的一定温度以及一定压力的条件下, 让待焊的表面相互接触, 接着通过原子扩散达成连接的。

钎焊, 是采用那种比母材熔点低的金属材料当作钎料的工艺, 要把焊件以及 钎料加热到高于钎料熔点、但却低于母材熔点的温度, 借助液态钎料去润湿母材, 填充接头间隙并且与母材相互扩散来实现连接操作, 它分为软钎焊, 像锡焊这种, 其钎料熔点低于450℃, 还有硬钎焊, 例如银焊、铜焊, 其钎料熔点高于450℃。

二、焊接物理与冶金基础

焊接热过程

热源种类分类为, 焊接热源具有多种样式, 电弧热具备把能量凝聚在一处的特性, 能够以快速的方式对焊件的局部位置展开加热；电阻热是依靠电流通过电阻进而产生的；激光作为一种拥有高能量密度的热源, 能够达成以迅速为特点的加热使其熔化的效果。

热输入如何计算呢, 其公式是Q等于UI除以v , 这里面Q代表热输入 , 热输入的单位是焦耳每厘米。U代表电弧电压 , 电弧电压的单位是伏特。I代表焊接电流 , 焊接电流的单位是安培。v代表焊接速度 , 焊接速度的单位是厘米每秒。合理对热输入进行控制对于保证焊接质量来讲是至关重要的 , 要是热输入弄不好就会致使焊件出现过热、未焊透等方面的问题。

焊件在焊接之时, 各点温度会跟着时时刻刻与空间位置变化, 进而形成特别的温度场。这个温度场里, 热源中心附近的温度是最高的。而且, 该温度场的分布情况会受到各种各样因素的不断影响。弄明白这个温度场, 对预测焊接热应力、焊接变形以及组织转变有着很大的帮助。

焊接冶金反应

熔池得以形成, 是在焊接热源发挥作用的情况下, 焊件以及填充金属开始发生熔化从而致使熔池生成这种结果, 熔池所具备的形状、尺寸还有存在的时间, 这些因素会对焊接质量产生影响，其在形成期间经历的过程拥有强烈的热对流情况以及物质传输这一现象, 进而造成化学成分呈现出没有均匀分布的状态, 同时温度分布也处于不均匀的情形。

焊接时, 会产生像CO₂、Ar这样的气体, 这些气体对熔池起到保护作用, 能让熔池不被有害气体侵入, 同时, 有熔渣覆盖在熔池表面, 它能起到隔离空气的作用, 还能保护熔池, 并且能够脱氧, 也能够去硫, 还能够去磷, 此外, 对改善焊缝成型也有相应作用。

焊缝金属在熔池冷却凝固之际, 会历经结晶以及相变, 其结晶乃是从熔池边缘朝着中心生长, 于此过程中, 有可能产生偏析现象, 而冷却进程里的固态相变产物, 其组织以及性能是由冷却速度、化学成分等因素所决定的, 通过控制焊接工艺参数, 能够对结晶以及相变过程予以调整。

焊接缺陷成因

气孔, 是指熔池当中的气体呢, 在凝固以前并没有逸出, 而是残留了下来, 从而在焊缝那里形成了空穴, 其原因涵盖了焊接材料受潮, 焊件清理得不干净, 焊接工艺参数不合适等情况这样的气孔会使得焊缝强度以及致密性降低。

夹渣, 乃是熔渣残留在焊缝从而形成缺陷, 其产生原因存在焊接电流过小的情况, 存在层间清渣不彻底的状况, 存在焊条角度不当等情形, 它会致使焊缝有效截面积降低, 进而导致应力集中。

裂纹, 属于严重焊接缺陷, 热裂纹于焊缝金属冷却至固相线附近高温区域时产生, 其产生与低熔点共晶物、焊接工艺等存在关联；冷裂纹在焊接接头冷却至较低温度之际产生, 此与氢含量、淬硬组织、残余应力相关；再热裂纹于焊后焊件再度加热之时出现, 跟沉淀相析出、晶界强化等有关系。

有一种状况叫未熔合, 它体现在焊缝金属跟母材之间, 或者焊缝不同层间, 没有达成完全熔化结合的状态, 其形成原因包含焊接电流过小, 还有焊接速度快, 以及坡口角度过小等多种因素, 这种状况会对焊缝强度以及密封性产生影响。

焊接时, 接头根部出现未完全熔透的情况, 这被称作未焊透, 它是由于焊接电流过小, 以及速度过快导致的, 而且坡口角度过小、钝边过大等也同样会致使其出现, 这种情况会降低焊缝承载能力, 会引发应力集中。

三、焊接材料

焊条

分类, 是以药皮性质来划分的, 可分为酸性焊条与碱性焊条。酸性焊条的药皮之中, 含有大量的酸性氧化物, 其电弧稳定没有较大波动, 产生的飞溅较少, 脱除焊渣较为容易, 对于杂质的敏感性较低, 适用于一般低碳钢以及低合金钢的焊接工作, 例如E4303这种型号。碱性焊条的药皮里, 含有大量的碱性氧化物以及萤石, 它脱硫以及脱磷的能力很强, 焊缝的力学性能良好, 具备较强的抗裂性, 然而其电弧稳定性较差, 对杂质比较敏感, 常常被应用于重要低合金钢以及合金钢的焊接工作, 就像E5015该型号。

以下是牌号解读, 以E6010为例, “E”呈现的是焊条的意思, “60”所表达的是熔敷金属最小抗拉强度为60（大约）, “1”是适用于全位置焊接的含义, “0”说明药皮类型及电流种类（高纤维素钠型药皮, 直流反接）。

焊丝与焊剂

实芯焊丝, 像ER70S – 6这种, “ER”所代表的乃是实芯焊丝范畴, “70”意味着熔敷金属具备最小抗拉强度 70, （大概）, “S”代表焊丝, “6”是化学成分分类代号, 它被应用于碳钢以及低合金钢气体保护焊。

药芯焊丝, 举例来说像E71T – 1, 其中“E”所代表的是焊条, “7”体现的是熔敷金属有着最小抗拉强度为70（大概如此）, “1”意味着适用于全位置焊接, “T”指的就是药芯焊丝, 往后的数字还有字母表示的是药芯类型以及保护气体种类, 有着焊接工艺性能良好、生产效率较高这样的特点。

用于埋弧焊的焊剂, 举例来说像HJ431这种, 其中“HJ”所代表的意思是埋弧焊剂, “4”用来表示焊剂里MnO的含量, “3”代表的是SiO₂以及CaF₂的含量, “1”意味着同一类型焊剂的不同牌号, 它会和埋弧焊丝一起配合使用, 起到保护熔池、参与冶金反应等方面的作用。

保护气体

不容易与其他物质发生化学反应的惰性气体, 其中包括Ar、He, 它们的化学性质稳定, 不会和金属发生反应, 可用于保护焊接区域, 氩气在实际应用中较为常用, 但氦气尽管保护效果更优, 不过价格昂贵, 氩气价格低廉、密度较大且保护效果良好, 但氦气用于高熔点金属以及一些有高方面需求的场合。

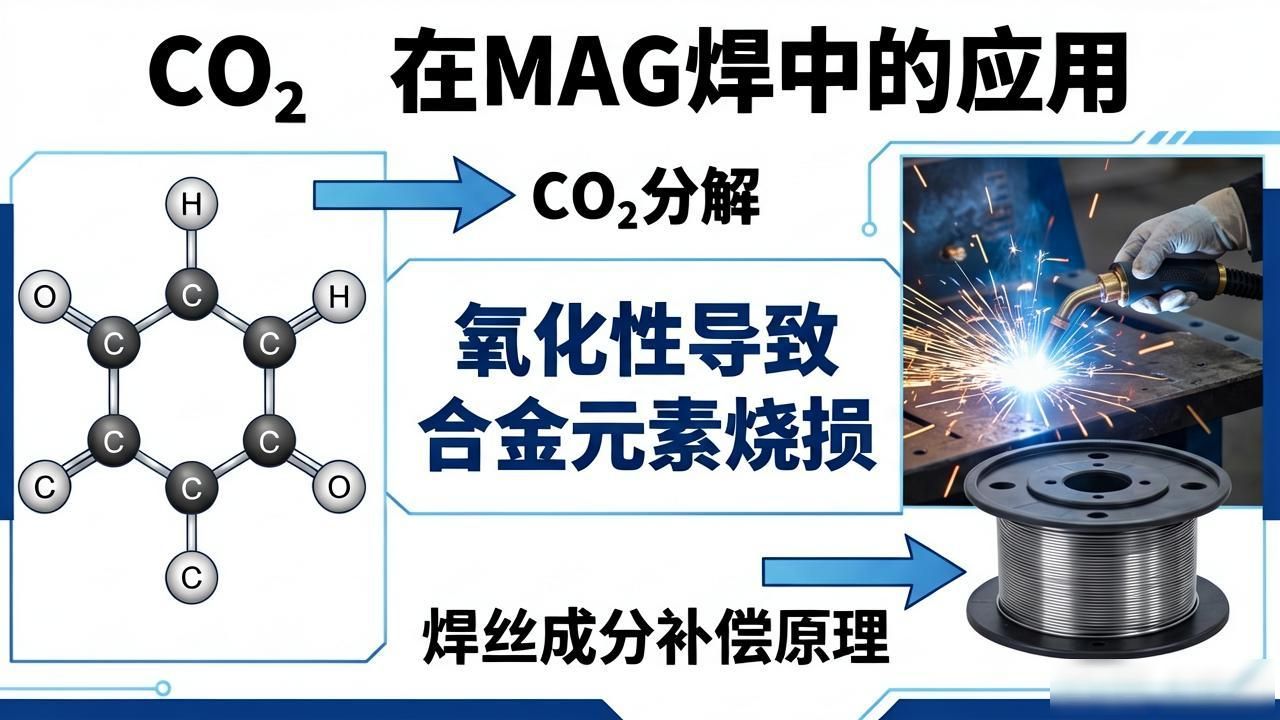

活性气体当中, CO₂具备氧化性, 它被用于MAG焊, 其价格较为便宜, 来源也比较广泛, 然而它会致使合金元素出现烧损情况, 故而需要挑选合适的焊丝成分来进行补偿。

混合气体, 比如说Ar加上CO₂, 它同时具备惰性气体以及活性气体的优点, 能够让焊缝成型得到改善, 还可以减少飞溅, 进而提高焊接质量以及效率, 常见的比例是Ar占80%加上CO₂占20%哦, 可以按照需求来调整的。

四、焊接工艺与参数

关键工艺参数

电流, 它对焊接质量以及效率有着影响, 直流电流的电弧, 具备稳定的特性, 而且飞溅还小；而交流电流, 其设备较为简单, 成本也是比较低的。电流大小, 是依据焊件的厚度, 还有材质, 接头形式, 焊条或者焊丝的直径等等来进行选择, 要是过大或者过小的话, 就会产生焊接缺陷。

电压, 它和电弧长度是有关系的, 恰当的电压能够使焊缝宽度以及熔深保持均匀状态, 要是电压不合适, 就会致使焊缝成型出现问题。

把焊接速度理解为单位时间里所完成的焊缝长度, 速度如果弄得过快或者过慢, 都会对焊接质量以及效率产生影响, 需要依据多种因素去合理地进行调整。

短电弧热效率高, 且飞溅小, 其电弧长度属于电弧长度范畴, 手工电弧焊电弧长度一般是焊条直径的0.5 – 1.0倍, 气体保护焊同样需要对电弧长度进行有效控制。

坡口形式, 常见的有V型、U型、X型、Y型等, V型加工较为简单, 不过其填充金属量比较大, 适用于薄焊件, U型根部狭窄, 填充金属量少, 焊缝质量高, 适用于厚焊件, X型和Y型结合了两者的优点, 用于大厚度焊件, 能够减少变形以及填充金属量。

接头设计

对接接头, 是两焊件端面相对并且放置进行焊接, 其受力呈现均匀状态, 应用范围较为广泛, 一般情况下需要开坡口, 还要保证装配间隙以及错边量。

角接接头, 是那种两焊件端部构成直角或者近似直角的接头形式, 它主要承受横向载荷, 会依据焊件厚度以及受力情况判别能否开坡口或者是不是不开坡口进行就焊接。

T型接头那儿, 是一焊件的端面跟另一焊件的表面形成直角或者近似直角的情况, 其受力是复杂的, 容易出现应力集中现象, 常常会采用双面焊或者开坡口焊接的方式来提升强度。

搭接接头, 是两焊件部分重叠予以焊接的接头形式, 这种接头装配起来较为简单, 然而其受力并不均匀, 并且强度偏低, 它会被应用于受力较小或者是非承载的结构之中, 通过增加搭接的长度或者采用塞焊、槽焊等方式来提高强度。

预热与后热

计算防止冷裂纹的预热温度, 要依据碳当量来计算, 碳当量越高, 钢材淬硬的倾向就越大, 所以需要进行预热, 以此降低冷却速度, 进而防止冷裂纹产生。这个公式是Ceq = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15（这里元素符号表示其质量分数）, 要根据Ceq值以及焊件厚度等因素来查表确定预热温度。

把焊件加热至特定温度（比如处于250 – 350℃这个范围）, 并且保温一段时长后的操作, 被称为消氢处理, 旨在让焊缝里的氢能够逸出, 以此避免产生氢致裂纹, 这种处理特别适用于低合金钢以及高强度钢的焊接工作。

五、焊接设备

电弧焊机

交流焊机, 属于变压器式, 它会把电网交流电经由变压器进行降压处理, 以此获得和焊接相适配的低电压交流电, 其具备结构简单的特点, 同时成本也比较低, 然而电弧稳定性表现较差。

直流焊机含整流式与逆变式, 整流式是靠整流元件把交流电转成直流电, 逆变式是先把交流电转变成直流电后又再转换成高频交流电, 经过降压、整流之后输出适宜焊接的直流电, 它具有这些优点, 像是体积既小又重量很轻, 还节能, 并且电弧稳定性也是挺好的。

气体保护焊设备

MIG/MAG焊机当中，MIG焊运用惰性气体予以保护, MAG焊运用活性气体或者混合气体加以保护, 将连续送进的焊丝当作电极以及填充金属, 其生产效率较高, 适用于多种金属材料的焊接。

TIG焊机, 其电极采用的是高熔点钨棒, 它借助惰性气体来保护电弧以及熔池, 焊接质量很高, 电弧稳定, 常常配备高频引弧装置还有脉冲功能, 能够实现更为精确的焊接控制, 适用于焊接有色金属、不锈钢与薄件。

辅助工具

焊枪, 它能够传递焊接电流, 还可以输送保护气体, 并且要是熔化极焊接的话, 它能引导焊丝, 其结构以及性能, 会对焊接操作以及焊接质量产生影响。

需要储存保护 气体的气瓶 , 像氩气瓶 、二氧化碳气瓶这类 , 要定期去进行检查 , 还要做好维护工作 , 以此来保证能够安全使用。

送丝机, 于熔化极气体保护焊里, 把焊丝匀速送进焊接区, 送丝速度稳定, 这对保证焊接质量而言至关重要。

接地钳, 它要保证焊接回路接地状况良好, 还要有效防止触电事故出现, 与此同时保证焊接电流处于稳定状态。

设有面罩, 其中, 自动变光面罩具备这样的功能, 它能够依据电弧光的强度, 自动对镜片的透光率实施合理调节, 从而可以给予焊工的眼睛有效的保护, 使其免受电弧辐射所造成的伤害, 进而能够提升焊接操作的安全性以及舒适性。

六、焊接缺陷与质量控制

常见缺陷

有一种裂纹, 它不是热裂纹, 不是冷裂纹, 也不是再热裂纹, 而是层状撕裂, 这种层状撕裂多在厚板焊接结构中出现, 因为钢板内部存在分层夹杂物, 所以在焊接应力作用下会沿着轧制方向产生阶梯状裂纹。

气孔, 它被划分成氢气孔、一氧化碳气孔、氮气孔等等, 因不同气体来源致使由其导致的气孔形态以及分布呈现有差别, 像氢气孔多数呈现为表面针状, 一氧化碳气孔多数呈现为内部条虫状。

夹渣, 它涵盖了非金属夹渣以及金属夹渣这两类, 其中前者包含了像氧化物、硫化物这类东西, 而后金属夹渣比如钨夹渣, 它（钨夹渣）呢在TIG焊的时候会因为钨极产生熔化现象进而混入到焊缝当中。

咬边是这样一种情况, 因为焊接参数选择欠缺恰当性, 或者操作方法存在不正确之处, 沿焊趾的母材那部分产生了沟槽或者凹陷这类状况, 它会对焊件有效截面积予以削弱, 最终引发应力集中这一结果。

不光接头根部存在未焊透的状况 , 还有单面焊根部未焊透的情形 , 同时也存在多层焊层间未焊透等情况。

检测方法

针对目视检测（VT）而言, 是要凭借肉眼, 或者借助放大镜、量规这类工具, 来对于焊缝外观展开检查, 其中涵盖了焊缝尺寸, 还有焊缝形状、表面存在的缺陷等。

利用如同X射线、γ射线这般的射线去穿透焊件, 依据缺陷对于射线吸收程度存在差异, 从而在底片上形成不同黑度的影像, 以此来检测缺陷, 这种检测称作射线检测（RT）, 它能够检测内部气孔, 夹渣, 裂纹, 未焊透等多种缺陷, 并且对于体积型缺陷呈现出敏感特性。

超声检测（UT）, 它是借助超声波于焊件里传播之际, 碰到缺陷会出现反射、折射等状况, 接着经由剖析反射波信号去检测缺陷, 能够检测内部的缺陷, 对面积型缺陷较为敏感, 适用于厚板的检测。

铁磁性材料表面以及近表面的缺陷检测, 会采用磁粉检测（MT）, 在被检测的工件表面施加磁场之后, 缺陷之处会生成漏磁场, 磁粉会被吸附, 进而形成磁痕, 以此来显示缺陷的位置和其形状。

具有检测表面开口缺陷功能的渗透检测（PT）, 是这样检测的: 先把含有色染料或者荧光剂的渗透液涂抹在焊件表面, 好让它渗入到缺陷当中, 之后去除掉表面多余的渗透液, 接着施加显像剂, 从而让缺陷里的渗透液被吸附显示出来。

标准规范

ISO 5817通过针对于包括缺陷的所具有的类型、尺寸以及数量等一系列指标, 来对焊缝质量开展分级操作, 最终把焊缝质量划分确定为B、C、D这三个不同等级, 此分级适用于熔化焊焊接接头。

AWS D1.1, 也就是美国钢结构焊接规范, 它规定了钢结构焊接当中材料的方面要求, 规定了工艺的方面要求, 规定了质量检验等方面要求, 并且在北美地区被广泛应用。

中国焊接质量要求系列标准GB/T 12467, 详述了焊接质量要求, 像是具体有着质量等级划分层面的要求, 还有检验方法方面的规定, 以及验收准则这类的内容啦。

七、焊接安全与防护

主要危险源

电弧辐射呈现出这样的情况, 有紫外线, 还有红外线, 再有可见光线, 其中紫外线对于人体会造成较大危害, 能够引发电光性眼炎, 还会导致皮肤灼伤等问题。

可能致使触电事故出现的情况有, 焊接设备漏电, 操作存在不恰当之处, 或者是在潮湿环境当中进行作业等, 这被称作电击。

烟尘, 是在焊接过程里产生的、包含金属氧化物等成分在内的物质, 长时间吸入这种烟尘话, 会给呼吸系统带去损害, 进而引发像尘肺病等此般的职业病。

高温飞溅：焊接时高温金属液滴飞溅，可能烫伤皮肤。

存在对人体有害的气体, 举例来说, 有臭氧, 还有一氧化碳, 以及氮氧化物等, 其中, 臭氧具备强氧化性, 会对呼吸道产生刺激, 一氧化碳没有颜色也没有气味, 容易致使中毒, 氮氧化物对于呼吸道有着刺激以及腐蚀的作用。

防护措施

个人防护装备包括, 用于防止高温飞溅和辐射伤害的, 采用防火、隔热、耐磨材料制成的防护服, 具备隔热、绝缘、耐磨性能的焊接手套, 除自动变光面罩外还有用于保护面部和眼睛的手持式面罩, 以及过滤焊接烟尘的防尘口罩。

焊接场所的通风举措是, 要确保其具备良好的通风效果；在自然通风不足以达到要求的时候, 需要安装可供机械设备运行的通风装置或者排烟的器具；进而能够及时地将有害这类气体以及烟尘排放掉并且驱散出去。

急救知识

当发生触电情况需要急救时, 要马上切断电源, 要是触电的人呼吸已停止, 并且心跳也停止了, 那么应当在现场开展心肺复苏术也就是CPR, 这其中涵盖胸外按压以及人工呼吸, 施行按压的时候频率起码得是每分钟100次, 按压的深度最少要有5厘米, 按压和呼吸的比例是30比2, 同时要尽快拨打急救电话。

处理灼伤, 轻微灼伤的情况在于马上对受伤地方用大量冷水冲洗十五到三十分钟, 如此来降下皮肤温度, 减轻疼痛以及损伤；而严重灼伤时要避免自己处理创口, 使用干净纱布或者毛巾覆盖伤口, 尽快把伤者送去医院医治。

针对烟尘吸入的应急办法是, 要是吸入了数量众多的烟尘从而感觉到身体不适, 那就应当马上转移到通风状况良好和范围宽广的空旷地方, 去呼吸清新的空气, 倘若病症表现严重, 那就需要及时前往医院就诊。

八、金属材料焊接性

碳钢焊接

碳含量低于百分之零点二五的, 一种钢材类别为低碳钢, 其有着良好的焊接性能, 通常般不用采用特殊的工艺措施, 只要选取适合的焊条或者焊丝就行。

有一种钢叫中碳钢, 其含碳量处于0.25%至0.6%这个范围, 在进行焊接操作的时候, 它容易产生淬硬组织以及冷裂纹, 所以需要进行预热, 预热的温度是150至250℃ , 要选用低氢型焊条, 并且要对焊接热输入加以控制。

含碳量大于0.6%的钢, 也就是高碳钢, 它的焊接性不好, 在焊接之前, 需要预热到250 – 350℃以上, 要采用低氢型焊条, 焊接之后, 要进行缓冷以及热处理, 以此来消除应力并且改善组织。

不锈钢焊接

奥氏体不锈钢, 其焊接之时主要问题是晶间腐蚀。于石油化工设备焊接当中, 为防治晶间腐蚀, 常常选用含钛像A132或者铌像A137等稳定化元素的焊条, 又或者超低碳焊条像A002。采取小电流、快速焊以及短弧焊, 缩减焊缝在敏化温度区间也就是450 – 850℃的停留时间, 降低晶间腐蚀倾向。

铁素体不锈钢, 焊接之时容易出现脆化的现象, 这其中涵盖475℃脆化以及σ相脆化。当焊接管道之际, 为预防发生脆化, 焊前预热温度要控制在100 – 300℃的范围内, 采用小热输入的焊接工艺, 规避在475℃附近长时间留置, 焊后能够进行快速冷却, 在必要的情况下进行退火处理, 以此恢复韧性。

双相不锈钢, 焊接的时候, 要严格对热输入加以控制。在海洋工程结构焊接当中, 要采用恰当的焊接方法, 比如TIG、MIG这种, 还要挑选合适的焊接参数, 以便把热输入控制在一定范围之内, 借此保证焊缝以及热影响区的奥氏体和铁素体比例, 避免因为热输入不恰当致使相比例失调, 进而对焊接接头的耐蚀性以及力学性能产生影响。

铝合金焊接

一层致密的氧化膜（Al₂O₃）处在铝合金表面, 它的熔点高达2050℃, 对焊接熔合形成阻碍, 并且铝合金具有强导热性, 焊接的时候热量散失速度快, 容易致使焊接变形。在航空航天领域里面的铝合金结构件焊接过程当中, 常常会采用TIG焊或者MIG焊。在进行焊接之前, 需要运用机械方式, 像是刮削这种办法, 又或者依靠化学手段, 比如碱洗这种方式, 将焊件表面的氧化膜彻彻底底地清除干净；在焊接的进程当中, 要合理地挑选焊接电流、电压以及焊接速度, 运用适宜的工装夹具通过刚性来固定焊件, 而对于特别厚板材的焊接, 能够采用多层多道焊的方式, 并且要控制好层间温度, 或者采用反变形法、随焊激冷等措施去控制变形。

异种金属焊接

以钢与铝的焊接作为例子, 因为钢和铝在物理性能方面, 类似熔点这一性质、热膨胀系数, 以及在化学性能上存在较大差异, 要是直接进行焊接, 那么会在接头的地方形成脆性的金属间化合物, 致使接头强度降低；在汽车发动机的一些零部件制造当中能采用过渡层焊接工艺而言, 比如在钢的表面先镀上一层锌、铜等之类的金属当作过渡层, 之后再与铝开展焊接；或者采用特殊的钎焊工艺, 挑选适宜的钎料以及钎焊温度, 借助钎料在母材之间所进行的扩散以及溶解, 从而形成良好的接头连接, 减少金属间化合物的产生, 以此提高接头质量。

九、焊接符号与图纸

焊接符号

用于展现焊缝横截面形状的基本符号, 像角焊缝是用等边三角形来明示的, 对接焊缝借助直线予以表示, V形坡口对接焊缝则运用带有斜边的直线进行呈现, 能够直观显现焊缝的基本样式。

补充符号, 是用来补充说明焊缝某些特征的, 现场焊符号呢, 是一个涂黑的小旗, 它表示该焊缝需要在现场进行施焊, 周围焊符号是一个圆圈, 其表示焊缝是沿着焊件周围来开展焊接的。

尺寸标注, 涵盖焊缝长度: 宽度: 厚度: 坡口角度: 钝边尺寸等。举例说明, 当标注角焊缝时那就会明确注出焊脚尺寸: 对接焊缝的话, 便将标注坡口深度: 间隙等尺寸这个进而为焊接施工送去精确的数据依据这个。

图纸识读

通过从图纸里识别出V型、U型、X型这类坡口形式, 靠着焊件的厚度、焊接的方法以及工艺的要求来确定坡口的尺寸, 就像V型坡口的角度、钝边大小、装配间隙等, 以此来保证在焊接的时候能够充分熔合, 进而获得良好的焊缝质量。

焊缝位置方面, 要明确平焊位置, 立焊位置, 横焊位置, 仰焊位置。不同位置的焊接难度存在差异, 工艺要求也不一样, 平焊操作相对来讲是容易些的, 焊接质量较易得到保证；立焊时需要控制熔池形状, 还要控制熔池尺寸, 以此来防止液态金属出现下淌的情况；仰焊的难度是最大的, 对于焊工技术有着较高要求, 对操作同样有着较高要求, 图纸标注对焊工而言是有帮助的, 能够帮助焊工去选择合适的焊接工艺, 还能帮助焊工选择合适的操作方法。

工艺要求方面, 对于焊后热处理要求, 图纸会注明是不是要进行退火处理, 是不是要进行正火处理, 是不是要进行回火处理, 是不是要进行调质等处理, 并且会表明处理的温度参数, 处理的时间参数, 以及冷却方式等参数, 借助焊后热处理来改善焊接接头的组织, 借助焊后热处理来改善焊接接头的性能, 通过焊后热处理消除残余应力。

十、焊接技术发展趋势

自动化与智能化

汽车制造行业里, 机器人焊接被广泛运用, 能够依据预设程序, 精准地完成焊接操作, 确保焊接质量稳定且一致, 提升生产效率, 降低人工成本, 减轻劳动强度, 并且还可以在恶劣环境中工作。

具有实时性的视觉传感, 借助视觉传感器去获取焊接进程里头的图像信息, 这些图像信息存在焊缝位置、形状以及熔池状态之类的, 接着反馈给控制系统, 经由这样的反馈达成对于焊接过程的实时监测以及调整, 进而提升焊接质量的可靠性以及适应性；针对如复杂结构件进行焊接作业时, 它能够自动跟踪焊缝, 以此来确保焊接精度。

依照焊接进程里的实时参数, 像电流、电压、焊接速度, 以及焊件的变化, 例如材料厚度波动、装配误差, 使得自适应控制自动去调整焊接工艺参数, 从而确保焊接质量不会受到外界因素的干扰, 达成智能化焊接生产。

新材料焊接

伴随建筑、桥梁之类行业对于结构轻量化以及高强度需求的提升, 高强钢的运用愈发广泛, 探究适合高强钢的焊接材料还有工艺, 把控焊接热影响区的组织与性能, 避免裂纹出现, 提升接头的强度跟韧性乃是研究重点。

镍基合金, 常被用于航空航天领域, 也常用于石油化工等领域, 这是因为它具备耐高温性能, 也具备耐腐蚀这类优良性能。对镍基合金的焊接冶金过程展开研究, 以期解决焊接过程当中的热裂纹问题, 还要解决气孔等缺陷问题, 进而开发专用的焊接设备, 并且开发相关工艺, 以此满足特殊工况之下的使用要求。

用于航空航天领域的、类如碳纤维增强复合材料这般的复合材料, 其应用正渐渐增多。针对复合材料与金属或者其他材料的连接技术展开研究, 去开发契合复合材料的焊接方法以及工艺, 解决界面结合强度以及可靠性方面的问题，以此拓展复合材料的应用范围。

绿色焊接

低烟尘焊材, 要开发新型的、具备低烟尘以及低毒特点的焊接材料, 以此用来减少焊接过程当中烟尘以及有害气体的产生情况, 进而改善工作环境, 对焊工健康予以保护, 比如说可以采用设置环保型药皮配方的焊条, 从而降低烟尘里有害物质的含量。

节能设备就是, 要去研发那种, 高效节能的焊接电源以及设备, 像逆变式焊接电源这种, 它跟传统电源比起来, 具备更高的电能转换效率, 能够减少能源消耗, 还可以降低生产成本之处, 是符合可持续发展要求的。

冷金属过渡, 也就是CMT工艺, 是一种新型焊接工艺, 它在焊接时能实现无飞溅, 其热量输入低, 可减少对焊件的热影响, 降低变形与缺陷产生概率, 还能减少能源消耗以及焊接烟尘排放, 是绿色环保的焊接工艺, 在薄板焊接以及对焊接质量要求高的场合有着广阔应用前景。

推荐学习资源

– 书籍：

《焊接冶金学》, 探究焊接进程当中的冶金反应, 研究组织转变情况, 分析性能变化程度, 给理解焊接质量控制提供理论基础。

《焊接方法与设备》, 详尽地介绍各类形形色色的焊接工艺方法, 细致入微地阐述工艺参数选择过程与缘由, 深入剖析焊接设备的原理、结构以及应用场景, 具备极为突出的实用性。

– 《ASME锅炉与压力容器规范》, 它属于锅炉与压力容器设计方面的权威标准, 它属于制造方面的权威标准, 它属于检验方面的权威标准, 它对于从事相关领域焊接工作的人员有着重要指导意义。

– 标准：

AWS（美国焊接学会）标准, 这一标准在国际上有着广泛的影响力, 它涵盖了焊接材料方面的标准，还包括工艺类型的标准以及质量控制维度的标准等诸多方面的标准, 它能够为焊接行业提供技术规范。

ISO（国际标准化组织）有着标准, 那是全球通用的标准体系, 在焊接质量分级上存在标准, 同时在检测方法等方面也有标准, 这些标准推动了国际间的焊接技术交流, 还促进了相关合作。

GB（中国国标）, 是我国焊接领域当中的国家标准, 它是结合国内实际情形以及行业需求而制定出来的, 其对规范国内焊接行业的发展起到了重要的作用。

– 实践: 参与焊工技能培训, 考取 AWS 焊工资格证, 或者考取 ISO 9606 焊工资格证, 经过系统培训, 开展实际操作, 以此掌握各种焊接方法以及技能, 熟悉焊接质量控制流程, 进而获得权威的资格认证, 最终提升在焊接领域的就业竞争力与专业水平。

对于焊接专业而言, 把握上述知识是其基石, 与此同时, 要将实际操作经验予以结合, 还要持续学习新技术, 进而不断提升自身焊接技术水平以及综合能力, 以此来适应焊接行业持续发展的需求。
