那种被称作焊接符号的东西, 是指处于图样之上, 用于标注焊接方法、焊缝形式以及焊缝尺寸等技术方面内容的符号, 它是由焊缝符号、指引线、焊缝尺寸符号共同组成的。以下要为你详细展开介绍的就是各类焊接符号图标啦:
焊缝符号
1. 基本符号
所用来表示焊缝横断面形状的那个符号, 其基本符号以及辅助符号于图纸之上是用粗实线去进行绘制的, 而引出线则是用细实线绘制的。常见的基本符号是如下这样的:
| 符号 | 焊缝名称 | 示意图 |
| I | I形焊缝 | I形焊缝 |
| V | V形焊缝 | V形焊缝 |
| Y | 带钝边V形焊缝 | 带钝边V形焊缝 |

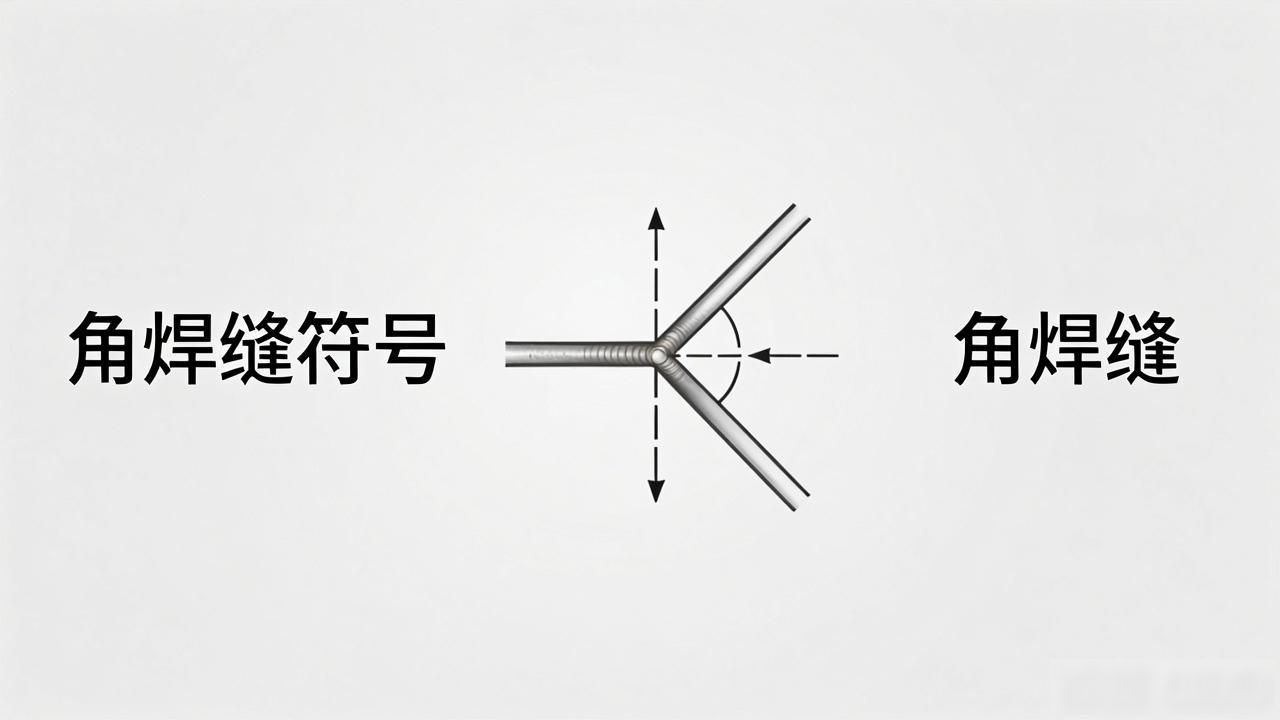

| 角焊缝符号 | 角焊缝 | 角焊缝 |
| 封底焊缝符号 | 封底焊缝 | 封底焊缝 |
2. 辅助符号
符号是用来表征焊缝表面形状特征的, 在一般情形下, 并不需要对焊缝的表面形状给出确切的说明, 因而辅助符号常常不被标记。辅助符号存在三种, 它们分别是:
表示焊缝表面平齐的符号。
表示焊缝表面凹陷的符号。
表示焊缝表面凸起的符号。

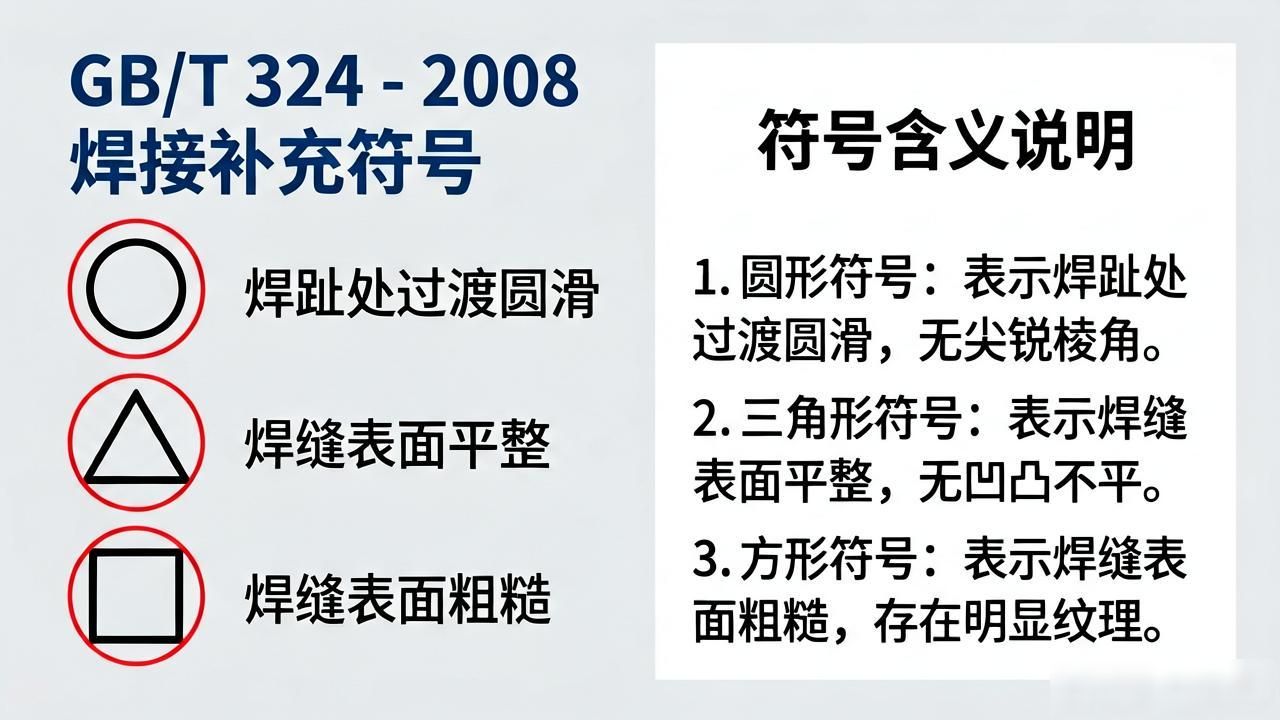

3. 补充符号

由为补充说明焊缝某些特征而采用的符号构成, 比如代表“焊趾处过渡圆滑”的补充符号。大家能够于标准GB/T 324 – 2008里寻得全部的补充符号。
| 符号 | 含义 | 应用示例 |
| 涂黑的圆圈 | 熔透角焊缝 | 画在引出线的转折处 |
由圆圈所代表的, 是环绕工作件周围的围焊缝, 它被画在引出线的转折处, 且要标注其焊角尺寸K。
涂黑色的三角形的旗号, 现场所进行的焊缝, 绘制于引出线的那个转折的地方。

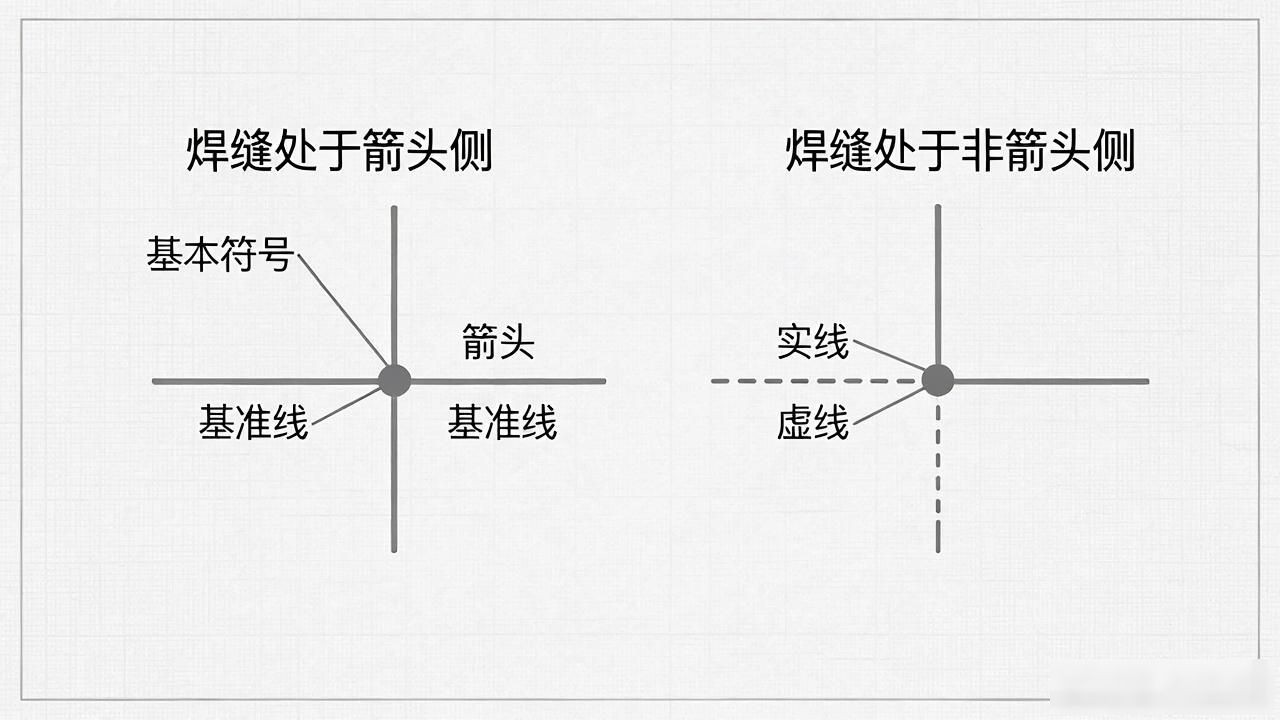

指引线
它是由箭头线以及基准线所组合而成的。其中, 基准线又是由一条实线还有一条虚线构造而成的, 并且它们的线型都是那种细线。具体的规定是这样的:
基准线的虚线, 能够画在基准线实线的上侧, 它也能够画在基准线实线的下侧, 基准线, 通常应该与图样的标题栏保持平行, 只是在特殊的条件之下, 才会与标题栏垂直。

如果焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那一侧;要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那一侧。
当为双面对称焊缝时,基准线可不加虚线。
箭头线跟焊缝相对而言的位置, 通常情况下是没有特别的要求的, 然而, 当进行标注单边形焊缝的时候, 箭头线它是需要指向那个带有坡口一侧的工件。
焊缝尺寸符号
用来表示焊缝形状尺寸的符号, 像焊脚尺寸, 还有焊缝宽度, 以及焊缝厚度等。在去介绍基本符号的时候, 会同时对相关焊缝尺寸符号以及其选用范围进行介绍。
在焊接结构图样之上, 焊接方法能够依照国家标准GB 5185 – 85的规定, 借助阿拉伯数字予以表示, 将其标注于指引线的尾部。要是属于组合焊接方法, 那么可用“/”进行分开, 左侧展现正面(或者盖面)的焊接方法, 右侧呈现背面(或者打底)焊接方法。举例来说, V形焊缝先是采用钨极氩弧焊打底, 随后运用手工电弧焊盖面, 如此便表示为141/111。常用焊接方法代号能够查阅相关标准文件。
要是没办法直接将完整的图标大全给展现出来, 那你能够去查阅GB/T 324 – 2008《焊缝符号表示法》, 以及GB 5185 – 85等国家标准文件, 从而获取到更为全面、更为准确的焊接符号图标信息。
