验收那日颇为干脆, 焊缝一次性通过, 图纸上的符号与现场焊工的做法完全契合, 并未出现返工状况。虽说外观看似寻常, 但其背后实则是有一套符号将设计与施工紧密相连。倘若符号绘制有误, 焊工依此操作, 而后上面再来进行修改工作, 其损失可绝非仅仅是浪费时间这般简单。
把焊缝符号视作图纸用于同施工端沟通的“语言”, 这种理解最为直观。在图纸之上, 运用一套标准化的符号, 将接头的类型、坡口的形状、相应的尺寸以及具体的做法清晰地表述出来, 目的在于避免设计端与施工端就工艺流程产生分歧。设计师借助这些明确的标记, 传达他期望达成的接头形式以及所要求的工艺标准, 检验人员和现场施工人员依据这些规范, 进行施工操作，并据此开展验收工作。说实话, 图纸在某些时候倘若呈现得不够清晰, 就容易使人萌生困惑之感, 仅靠焊缝符号方能将设计意图准确地固定下来——当然, 这一切得以实现的前提是你可以读懂图纸, 熟知那些虽不成文却已约定俗成的规则。

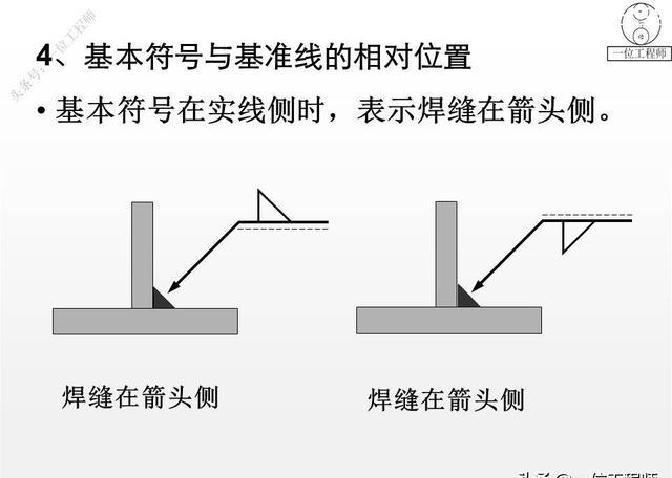

被称作符号的究竟呈现怎样的样貌, 其核心部分确切乃是那一根基准线。基准线存在着两种不同的表现形式, 一种是呈现为实线的模样, 另一种则是有着与之相平行的呈现虚线形象的线, 并且有着箭头从某一个特定的位置指向接头之处。箭头所朝的那一侧面, 通常情况下会运用基准线实线所在那一边的符号来予以说明；而在虚线那一侧要是存在有符号的话, 则表明在另外的一面同样是存在着焊缝的。围绕着这一根基准线, 所存在的常见要素数量可不少呢: 有焊接符号本身的本体部分（包括像对接、角焊、埋弧等等各种各样的形式）, 还有尺寸以及坡口角度方面的内容, 再有焊缝长度与间距各方面的情况, 成形要求以及打磨方式等方面, 另外还有补充符号以及文字说明等。基准线这事物就如同主干一般, 符号、数字以及尾部注释等都如同是挂在它上面的枝桠一样。说白了，看到基准线就知道这张图到底想让现场干什么。

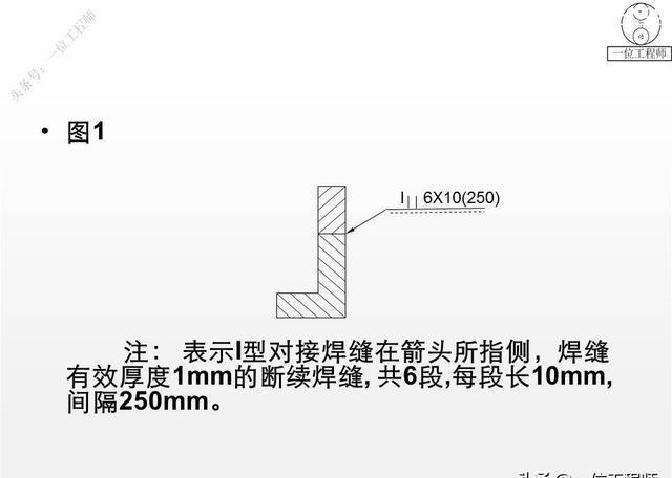

看着图的时候, 要紧紧地盯着其中的细节之处。在基准线上, 实线那一侧要是有标记, 那就会明确告知你关于箭头所指向的那另外一面的接头类型以及尺寸大小；而要是虚线那一侧存在标记, 那就意味着与之相对的那一侧同样是需要进行焊接的。数字以及字母呢, 是紧紧跟随着符号的, 简单来讲, 就是会把坡口角度、根部间隙、焊缝长度或者间距给标记出来。另外, 还有一些补充的记号也是相当关键的: 一般来说, 一个圆圈往往是代表着环焊, 波浪线或者箭头末端出现的特殊标记, 会清楚地表明这究竟是现场焊还是车间焊、究竟是人工作业焊接还是机械化的焊接；成形符号则会说明是需要保留坡口还是要打磨成平整的状态。在尾部所处的位置, 常常会书写焊接工艺号, 或者是焊丝牌号, 又或者是特殊要求, 一旦看到尾部, 就要依照那个去行进, 千万不要自行肆意地擅自改变法子。细节能够决定成败, 图纸上面哪怕只是存在一点细微的偏差, 在现场都能够被放大成为一堆棘手的麻烦。
进行标注之际, 投影关系以及位置对应务必搞清楚。当图纸存在多个视图之时, 焊缝符号应当与视图的投影关系保持一致。也就是说, 箭头所指向的方向, 基准线上所书写的内容就指向哪一个面。实际操作中较为常用的流程大致是如此这般: 首先要确认接头的类型以及需要焊接的面；随后在基准线上依据箭头侧或者反侧放置好符号；紧接着将尺寸、长度、间距、成形要求依照规定位置填写进去；最终在尾部补充焊接工艺或者材料代码。换个例子来讲: 需要绘制一个呈现V形坡口的对接接头, 箭头所指方向为接头之处, 于基准线上去画出V形坡口的符号, 在其旁边清晰写明坡口角度、根部间隙、焊缝长度以及间距, 随后在尾部标注清楚焊丝型号以及焊接等级, 如此一来现场便能够依据图纸展开施工, 免得老是前来询问这询问那的。
发图之前, 需要多去核对好几项内容: 箭头所指的方向, 实线以及虚线之间的对应关系, 还有尾部给出的说明。最让人感到无语的是, 符号书写得十分模糊, 大家又都不愿意去进行更多的确认, 结果导致现场按错了面, 或者遗漏掉工艺要求。诶, 这事儿啊, 只要细心一点就能够少出现问题。
