基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定, 运用阿拉伯效字予以表示, 标注在指引线的尾部之处。要是属于组合焊接方法, 可借助“/”加以分开, 左侧所表示的是正面（或者盖面）的焊接方法, 右侧所表示的是背面（或者打底）的焊接方法。举例来说, 对于 V 形焊缝先将钨极氢弧焊用于打底, 往后再用手工电弧焊进行盖面, 那么此情况则表示为 141/111。
标注示例中, 见图5-285所示, 有焊缝符号以及焊接方法代号。此图呈现的是V形坡口对接的焊缝, 其背面进行封底焊, 正面焊缝表面处于齐平状态, 焊接方法方面, 打底焊运用的是手工钨极氮弧焊, 而盖面焊与封底焊采用的是手工电弧焊。

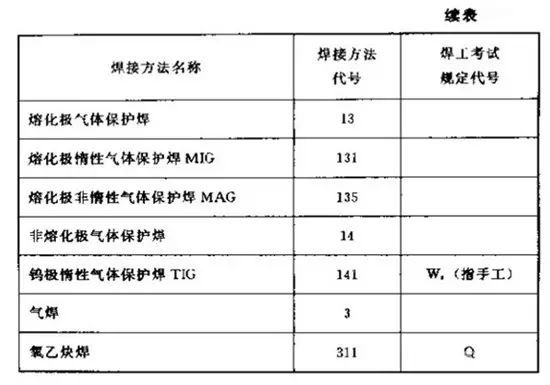

焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
钢结构焊接的符号是按照GB324一1988《焊缝代号》去绘制的, 钢结构通常归属于建筑学科, 属于建筑行业, 所以在钢结构焊接符号的标注当中常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、一种由箭头和两条基准线构成的东西是焊缝的引出线, 其中一条呈现为实线, 另一条呈现为虚线, 并且这两条线的线型都是细线, 是吧。
2、基准线的虚线, 具有这样的情况, 它能够画在基准线实线的上侧，同时, 它也能够画在基准线实线的下侧, 基准线一般的情形是应与图样的标题栏保持平行, 不过, 仅仅是在特殊条件之下才会与标题栏呈现垂直状态。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那一侧, 要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线和焊缝相对的位置, 一般而言没有特别的要求, 然而在对单边形焊缝进行标注的时候, 箭头线需要指向有着坡口的一侧的工件。
6、基本符号, 和补充符号, 与基准线相交, 或者相切, 而与基准线重合的线段, 要用粗实线表示。
7、其焊缝的基本符号, 辅助符号, 以及除尾部符号之外的补充符号, 统统都是粗实线, 尺寸数字在原则性方面同样是粗实线, 尾部符号却是细实线, 尾部符号主要所做的事情是标注焊接工艺、方法等相关的内容。
8、于同一图形之上, 当焊缝的形式一致, 且断面尺寸相同, 同时辅助要求也都一样之时, 能够只挑选一处去标注焊缝的符号以及尺寸。并且标注“相同焊缝的符号”, 相同焊缝的符号呈现为3/4圆弧形状, 绘制在引出线的转折之处。
于同一个图形之上, 存在着数种相同的焊缝情况, 能够把焊缝进行分类并编号, 将其标注于尾部符号之内, 分类编号运用 A、B、C 等等, 在同一类焊缝当中, 可以挑选一处来标注代号。
9、熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。
10、在采用形式之当中较长尺寸那个的角焊缝时, 像是用于焊接实腹钢梁翼缘处这样的焊缝, 是能够不必使用引出线来进行标注的, 而是可以直接于角焊缝的旁边位置标注焊接的焊缝尺寸数值之为K。
11、当在连接长度范围之内, 仅仅只是局部的区段存在有焊缝这种状况时, 要依循着图1-40来进行标注。其中, K指的是角焊缝焊脚尺寸。
12、当焊缝分布呈现出不规则的状况时, 在对焊缝符号进行标注的这个时候, 于焊缝的地方添加中实线用来表示能够看见的焊缝, 或者添加栅线用来表示不可以看见的焊缝。
13、彼此相互焊接的两个焊件, 要是处于单面焊且带有双边不对称坡口焊缝的状况之时, 那么引出线箭头所指向的是具有较大坡口的那个焊件。
14、用于环绕工作件周围的围焊缝符号, 是用圆圈来进行表示的, 它画在引出线的转折之处, 并且还要标注出其焊角尺寸K。
15、存在三个或者超出三个数量焊件彼此相互进行焊接的情况时, 那么这些焊件之间所形成的焊缝不可以当作是双面焊缝来进行标注, 针对这种焊缝, 其焊缝符号以及尺寸应当分别作出标注。
16、需在施工现场开展焊接作业的焊件, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 它绘于引出线的转折之处。
17、相互焊接的两个焊件当中, 存在这样一种情况, 即只有一个焊件带有坡口, 比如说呈现出单面V形这种样式, 在这种状况下, 引出线箭头呢, 是指向那个带有坡口的焊件的。
举例
欧美焊接符号举例
4.5表示焊点直径

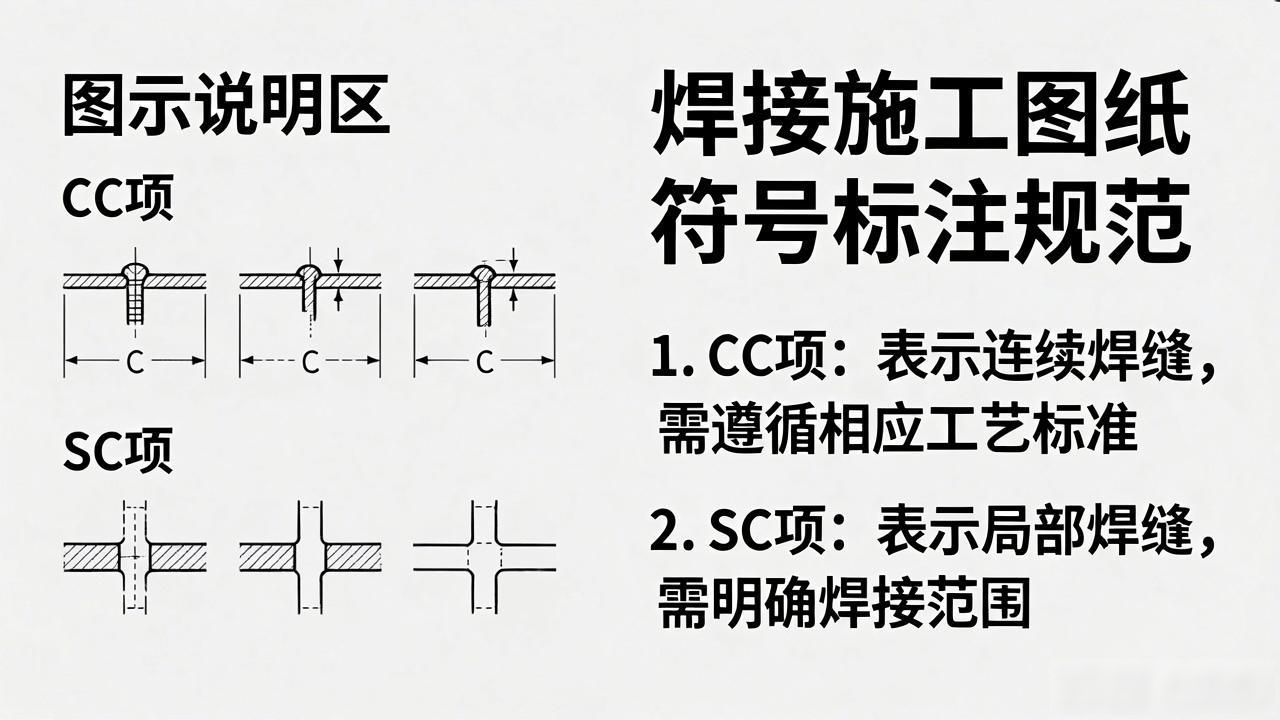

【3】根据图示说明，表示此项为CC项或者SC项
6表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X表示俩点之间的焊点个数为12个
日本焊接符号举例
A根据图示，表示关键或重要特性
