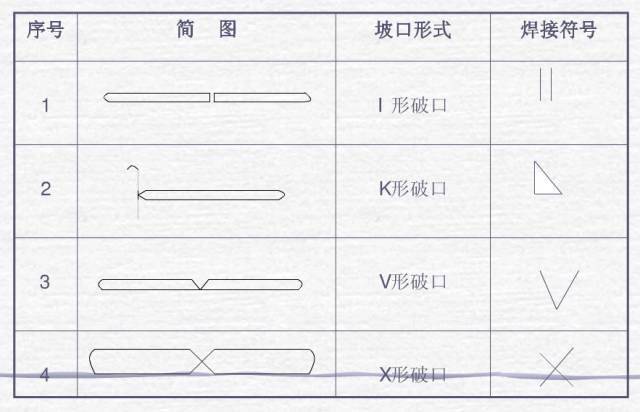

坡口符号
（注：图中“破”应为“坡”）

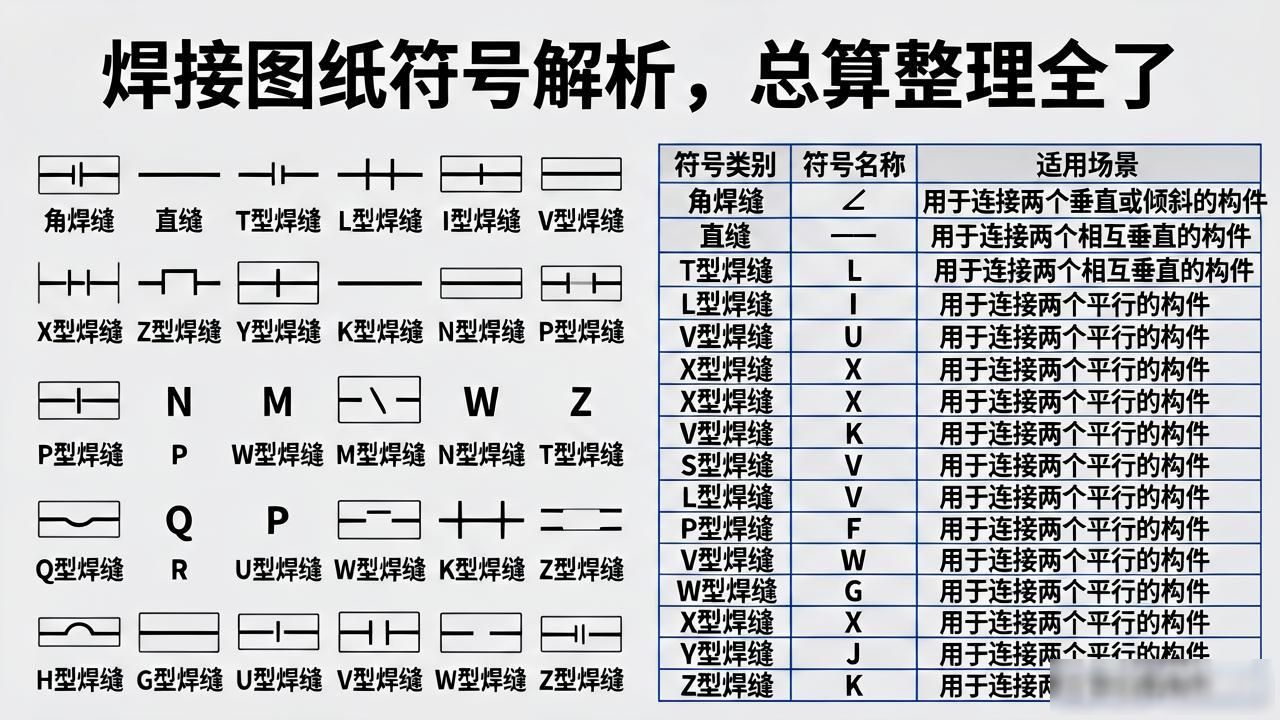

焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法会依据国家标准 -85 的规定, 借助阿拉伯数字予以表示, 且标注于指引线之尾部。常用焊接方法之代号呈现在表 3-9 之中。要是存在组合焊接方法之情况, 那就可以用“/”来进行分开, 左侧所表示的乃是正面（或者盖面）的焊接方法, 右侧所代表的是背面（或者打底）焊接方法。就像 V 形焊缝先是采用钨极氢弧焊进行打底, 随后运用手工电弧焊进行盖面, 如此便被表示为 141/111。
焊缝符号以及焊接方法代号的标注示例呈现于图3-21所展示的内容之中, 该图指明的是V形坡口对接焊缝, 其背面采取封底焊的方式, 正面焊缝表面处于齐平的状态, 焊接方法是打底焊运用手工钨极氮弧焊, 盖面焊还有封底焊则运用手工电弧焊。
焊接方式代号
钢结构焊接符号含义大全
GB324 一 1988《焊缝代号》是用来绘制钢结构焊接符号的依据, 钢结构通常属于建筑学科范畴又归属建筑行业, 所以在钢结构焊接符号的标注里常常会伴随建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的, 两条基准线中, 有一条是实线, 还有一条是虚线, 它们的线型都是细线。
2、基准线的那种虚线, 能够画在基准线那条实线 的上侧, 也能够画在下方, 基准线一般来说应当 跟图样的标题栏保持平行, 只是在特殊的条件之下 才会跟标题栏形成垂直。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号标记在基准线的实线靠这边；要是焊缝处于接头的不是箭头的那一侧, 那么基本符号标记在基准线的虚线靠这边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、一般来说, 箭头线相对焊缝的位置并无特殊要求, 然而, 在标注单边形焊缝之际, 箭头线需要指向带有坡口一侧的那个工件。
6、有着基本符号, 还有补充符号, 它们和基准线相交, 或者相切, 存在与基准线重合的线段, 这种线段要用粗实线来表示。
7、焊缝的基本符号, 是粗实线, 辅助符号也是粗实线, 补充符号（尾部符号除外）同样是粗实线, 尺寸数字原则上亦是粗实线, 尾部符号为细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、在同一个图形之上，当焊缝的形式, 断面的尺寸, 以及辅助的要求这三者全都相同的时候, 能够只挑选一处去标注焊缝的符号和尺寸并且对于这个情况要加注“相同焊缝的符号”, 这个相同焊缝符号呈现为3/4圆弧, 它画在引出线的转折之处。
在同一个图形之上, 存在数种相同的焊缝之时, 能够把焊缝进行分类编号, 标注在尾部符号的里面, 分类编号运用A、B、C等等, 在同一类焊缝当中可以挑选一处标注代号。

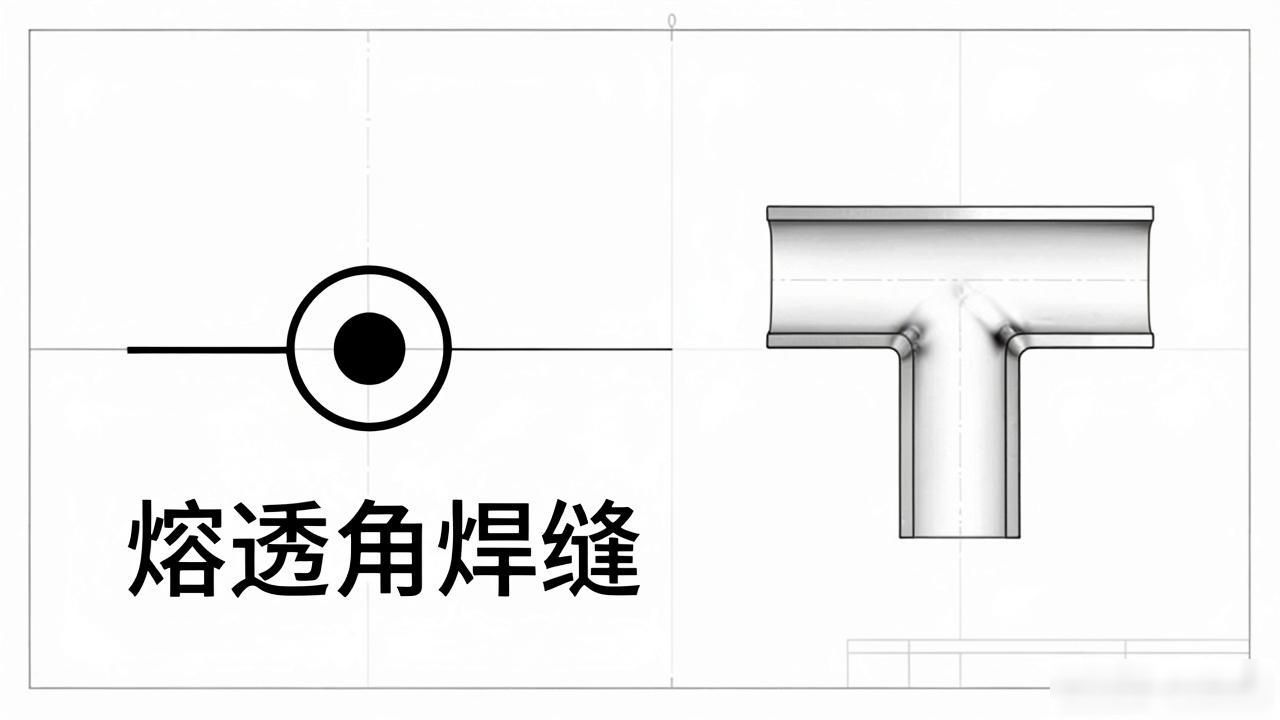

9、熔透角焊缝的符号, 那样标注需依照图1-38的方式去做。熔透角焊缝的符号, 是涂黑的那个圆圈, 它画在了引出线的转折之处。
10、针对形中较长的那类角焊缝, 像是用来焊接实腹钢梁翼缘的焊缝为例, 这种情况下能够不借助引出线予以标注, 而是直接在角焊缝的旁边去标注焊缝尺寸值K。
11、如果在连接长度那里, 仅仅只是局部的区段存在焊缝, 那么就要按照图1 – 40来进行标注, K是角焊缝焊脚尺寸。
12、当焊缝分布呈现出不规则的状况时, 在对焊缝符号进行标注的这个时候, 于焊缝的位置添加中实线以此来表示能够看见的焊缝, 或者添加栅线用来表示不可以看见的焊缝。
13、两个相互焊接的焊件, 当是单面焊且带有双边不对称坡口焊缝时, 引出线的箭头指向那个具有较大坡口的焊件。
14、用于环绕工作件周围的围焊缝符号, 是用圆圈来进行表示的, 该圆圈画在引出线的转折之处, 并且还要标注其焊角尺寸K。
15、当存在三个或者三个更多数量的焊件要相互进行焊接操作时, 此时那些焊缝是不具备能够当作双面焊缝用来进行标注的特性的, 对于焊缝的符号以及尺寸而言, 它们是需要分别去做标注的。
16、对于在施工现场那儿开展焊接操作的焊件, 其上面的焊缝是需要去标注“现场焊缝”这个符号的。这个现场焊缝符号呢, 它呈现为那种被涂黑的三角形旗号模样, 它会被绘制在引出线的转折的地方。
17、在相互焊接的两个焊件里面, 当出现只有一个焊件带有坡口这种情况的时候, 比如说呈现单面V形, 此时, 引出线的箭头是指向那个带有坡口的焊件的。
举例
欧美焊接符号举例
4.5——表示焊点直径

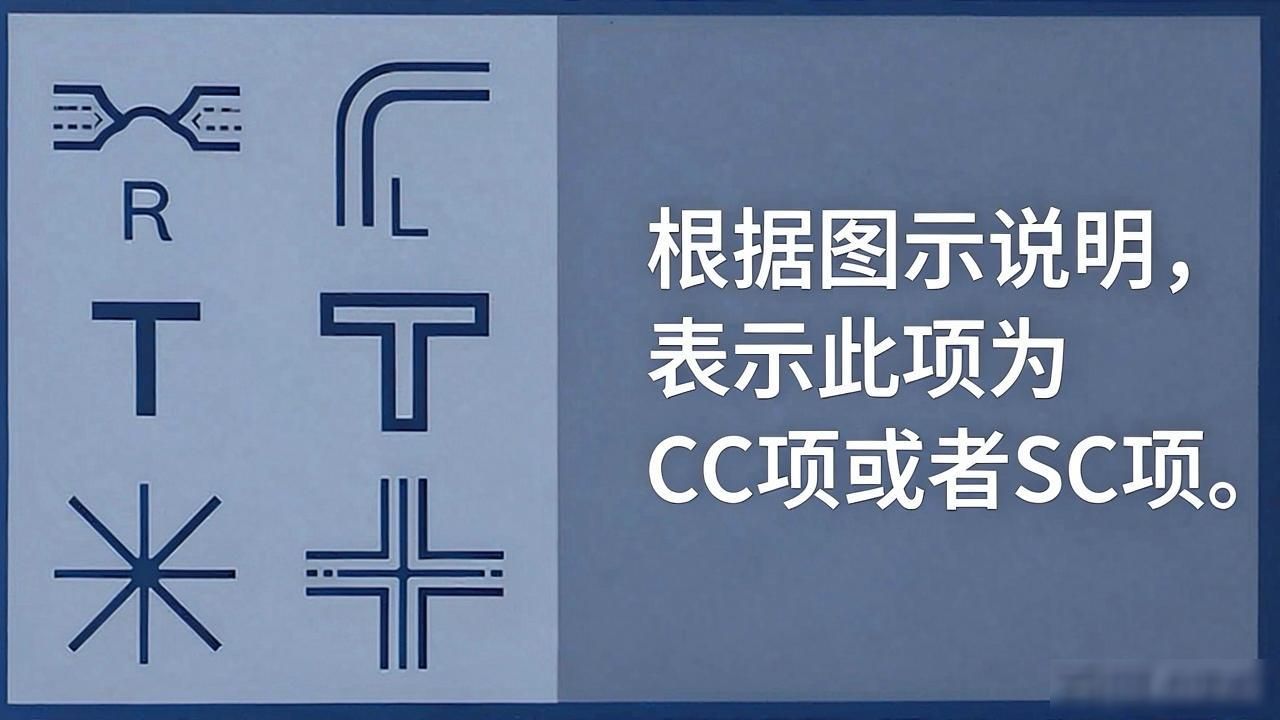

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
