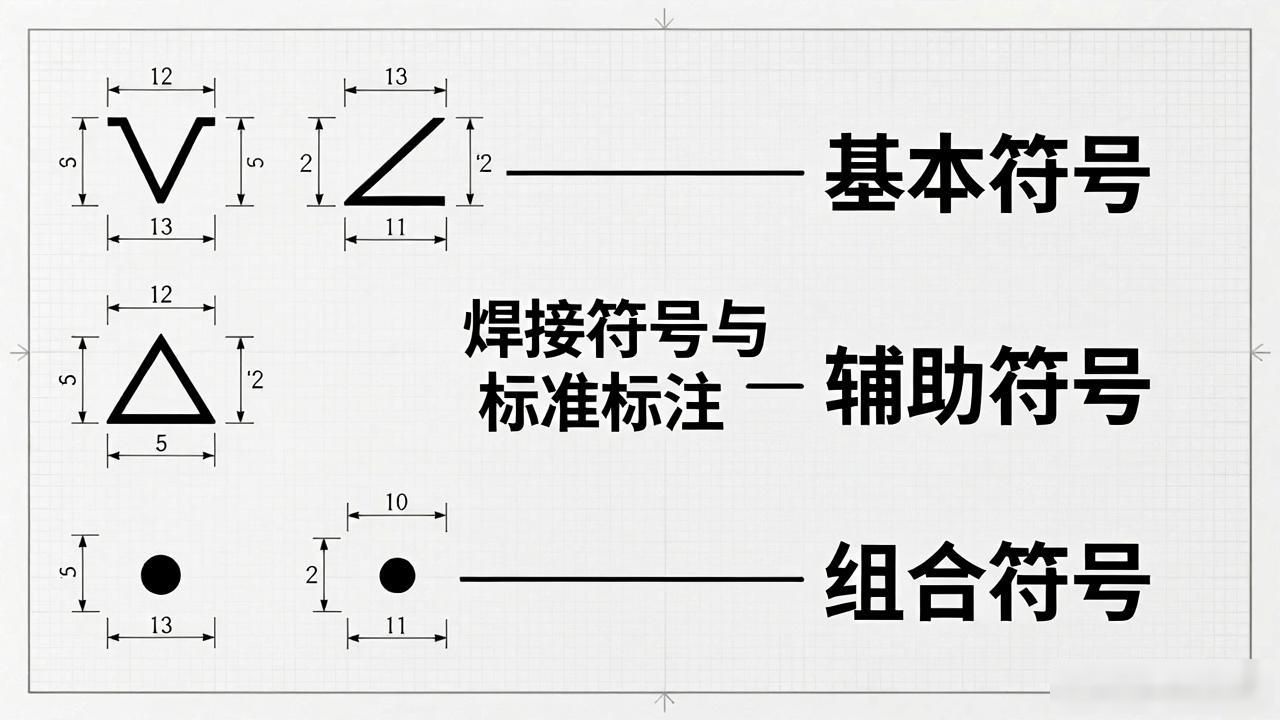

基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定, 运用阿拉伯数字予以表示, 标注于指引线的尾部。常用焊接方法代号呈现于表 3 – 9 所示的情况。要是属于组合焊接方法, 能够用“/”进行分开, 左侧显出正面（或者盖面）的焊接方法, 右侧显示后背（或者打底）焊接方法。比如 V 形焊缝先是采用钨极氢弧焊打底, 接下来用手工电弧焊盖面, 那么便是表示为 141/111。
标注示例呈现的焊缝符号与焊接方法代号, 如图3-21所示。此图所展示的是, 具有V形坡口的对接焊缝情形下, 存在背面进行封底焊的操作, 正面焊缝表面处于齐平状态, 其焊接方法是, 打底焊采用手工钨极氮弧焊方式, 盖面焊以及封底焊运用手工电弧焊方式。
焊接方式代号

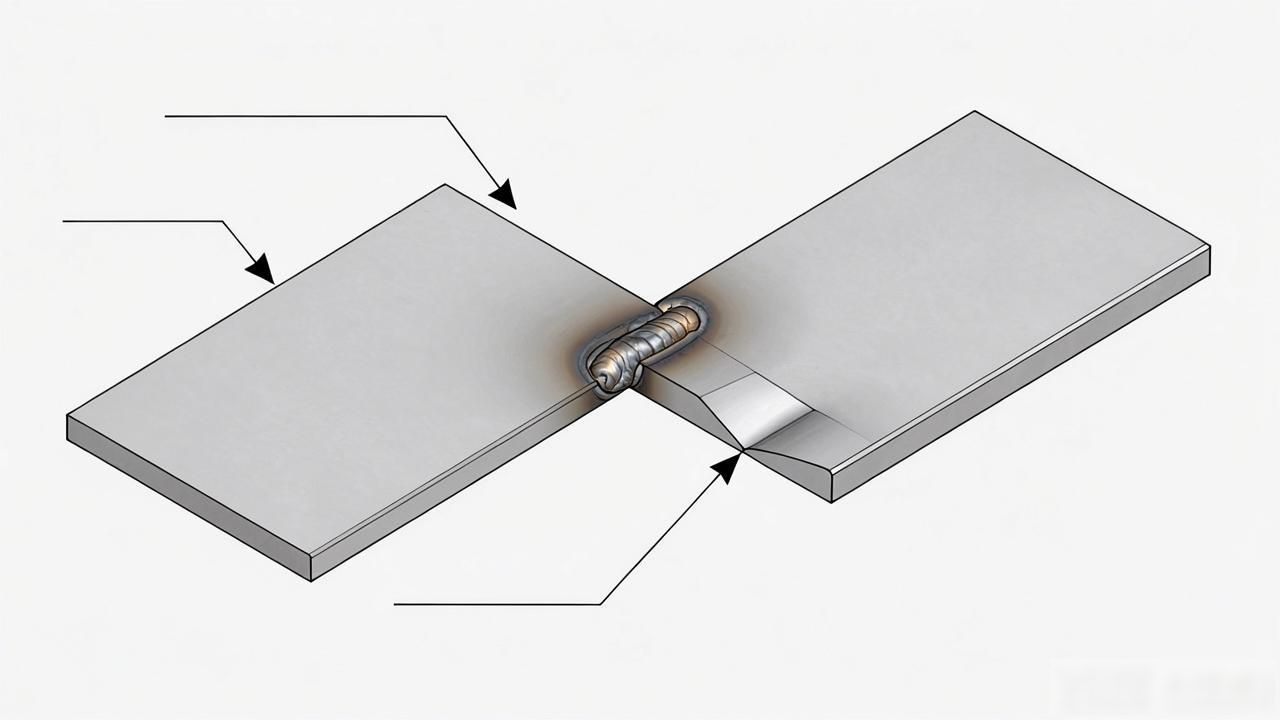

焊接符号表示方法
钢结构焊接符号含义大全
钢结构焊接符号是按照GB324一1988《焊缝代号》进行绘制的。它往往归属于建筑学科这一范畴。而建筑学科是属于建筑行业的。所以在对钢结构焊接符号开展标注工作时, 常常会伴随着建筑符号出现, 同时还会有型钢符号、螺栓符号以及铆钉符号等一同出现。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。其中一条基准线是实线, 另一条基准线是虚线, 并且它们的线型都是细线。
2、基准线实心的那条线, 其相邻可为虚线, 而且虚线位置, 既能够处于基准线实线的上方, 又能够处于基准线实线的下方, 基准线通常情况下, 应当跟图样之中标注标题的栏呈平行状态, 只是处于特别的状况之下, 才会与标题栏发生垂直的情况。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那一侧, 要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线跟焊缝相对的位置, 通常不存在别具一格的要求, 然而在对单边形焊缝进行标注之际, 箭头线是一定要朝向带坡口那一侧的工件。
6、基本符号, 和补充符号, 与基准线相交, 或者相切, 与基准线重合的线段, 要用粗实线表示。
7、焊缝的基本符号, 辅助符号, 以及补充符号（尾部符号除外）, 全都是粗实线, 尺寸数字原则上同样是粗实线, 尾部符号为细实线, 尾部符号用来主要标注焊接工艺、方法等内容。
8、在同一个图形上边, 当焊缝呈现的形式、断面的尺寸以及辅助的要求都一样的时候, 能够只挑选一处去标注焊缝的符号跟尺寸。并且还要加注“相同焊缝的符号”, 相同焊缝的符号是3/4圆弧, 画在引出线的转折之处。
在同一个图形之上, 存在数种相同的焊缝之时, 能够把焊缝进行分类编号, 标注于尾部符号的里面, 分类编号运用A、B、C等等, 在同一类焊缝当中可以挑选一处标注代号。
9、首先, 熔透角焊缝的符号要按照图1-38那样的方式来进行标注, 其次, 熔透角焊缝的符号是涂黑的圆圈, 然后, 这个圈要画在引出线的转折这个地方。
10、采用形状之中相对较长的那种角焊缝, 像是焊接实腹钢梁的翼缘处的焊缝, 能够不借助引出线来进行标注, 而是直接于角焊缝的旁边标记焊缝尺寸的值K。
11、连接长度范围之中, 仅仅只是局部的区段才存在焊缝的情况下, 依照图1-40来进行标注。K所代表的是角焊缝的焊脚尺寸。
12、对于焊缝分布不规整的情况而言, 在进行焊缝符号标注之际, 于焊缝部位添加中实线用来表示能够被看见的焊缝, 或者添加栅线用来表示无法被看见的焊缝。
13、有两个相互焊接的焊件, 当此焊缝属于单面焊且带有双边不对称坡口的焊缝情形时, 引出线的箭头会指向那个具有较大坡口的焊件。
14、围绕工作件四周的围焊缝符号是以圆圈示意, 绘制于引出线的转折之处, 且对其焊角尺寸K加以标注。
15、焊件数量为三个或者是超过三个相互进行焊接时, 其焊缝并非能够当作双面焊缝来展开标注, 焊缝符号以及尺寸应当实现分别标注。
16、于施工现场开展焊接工作的焊件, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 绘制于引出线的转折之处。
17、二者相互焊接的两个焊件里头, 当仅有一个焊件带有坡口之时（就像单面V形那样）, 引出线箭头所指的方向是朝着带坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
