焊接专业必须掌握的基础知识

作为关键工艺的焊接, 用于材料连接, 在现代工业里应用广泛, 不管是机械制造领域, 还是建筑施工期间, 又或是航空航天范畴等, 焊接技术都起着不可取代的作用, 以下会从焊接原理、工艺、材料以及设备还有安全等多个方面, 系统地讲述焊接专业必须要掌握的基础知识。

一、焊接基本概念

焊接定义

焊接是一种加工方法, 它通过加热、加压, 或者两者同时使用, 还可选择使用或者不使用填充材料。这种方法能让两个或多个分离的金属工件实现原子间结合, 进而连接成为一个整体。该过程要借助外部能量，以此打破金属原子间原本的束缚, 促使它们在新位置彼此靠近, 最终形成稳定化学键, 达成永久性连接。

焊接分类

熔焊, 是通过局部加热, 让焊件接头部位达成熔化状态, 在不施加压力的情形下, 填充金属（或者不填充金属）与母材熔合进而形成焊缝, 冷却凝固之后达成连接。像是电弧焊, 它是以电弧作为热源, 属于应用广泛的熔焊方式, 涵盖手工电弧焊（SMAW）、气体保护钨极电弧焊（GTAW）、气体保护金属极电弧焊（GMAW）；另外还有气焊, 其利用可燃气体与助燃气体混合燃烧所生成的火焰当作热源；再者是激光焊, 它是以高能量密度的激光束当作热源；以及等离子焊, 它利用等离子弧作为热源。

压焊是这样一种焊接方式, 在焊接过程里, 会对焊件施加压力, 这种施加压力的情况存在加热或者不加热两种情形, 施加压力能让焊件产生塑性变形。通过原子间的扩散, 以及再结晶的过程, 从而实现连接。比如说电阻焊, 它是借助电极来施加压力, 利用电流通过接头接触面以及邻近区域所产生的电阻热来加热。还有摩擦焊, 是利用焊件接触端面相对旋转运动时产生的摩擦热。另外扩散焊, 是在一定的温度和压力条件下, 让待焊表面相互接触, 通过原子扩散来达成连接。

钎焊, 是采用那种比母材熔点低的金属材料当作钎料, 把焊件以及钎料加热到高于钎料熔点、低于母材熔点的那个温度, 借助这种液态钎料去润湿母材, 填充接头间隙并且跟母材相互扩散以实现连接, 它分为软钎焊, 像锡焊, 其钎料熔点低于450℃ , 还有硬钎焊, 比如银焊、铜焊, 其钎料熔点高于450℃。

二、焊接物理与冶金基础

焊接热过程

存在多种热源类型, 焊接热源具有多样性, 电弧热具备能量集中的特性, 能够对焊件局部进行迅速加热, 电阻热是因电流通过电阻而产生, 激光作为一种高能量密度的热源, 能够达成快速加热使其熔化的效果。

热输入的计算方面, 热输入的公式是Q等于UI除以v, 其中, Q代表热是什么输入, 具体单位是J每cm, U指代的是电弧电压, 单位是V, I代表的是焊接电流, 单位为A, v表示的是焊接速度, 单位是cm每秒。合理地去控制热输入对于保证焊接质量来讲是至关重要的, 要是热输入不合适的话, 就会致使焊件出现过热、未焊透等一系列问题。

温度场呈现这样的分布情况: 在进行焊接操作的过程中, 焊件上面各个不同的点, 它们的温度会依据时间以及空间的变化, 进而形成温度场, 处于靠近热源中心之处的温度是最为高的, 而此温度场的分布会受到多种不同因素的作用与影响, 对温度场展开了解的行为, 有助于对焊接热应力、变形以及组织转变进行预测。

焊接冶金反应

首先, 熔池形成是这样的情况, 在焊接热源发挥作用的状况下, 焊件以及填充金属发生了熔化的情形, 进而形成了熔池。然后, 溶池的形状、尺寸以及存在时间, 这些因素会对焊接质量造成影响。而且, 其形成的进程之中有着强烈的热对流现象, 并且存在物质传输的情况, 最终导致化学成分以及温度分布呈现出不均匀的状态。

气体对于熔渣有着这样的作用, 焊接之时所产生的气体（像CO₂、Ar这类）, 能够对熔池起到保护功效, 使其避免遭受有害气体的侵入, 熔池之上会覆盖着熔渣, 熔渣能够发挥出诸多作用, 像将空气隔离开来, 对熔池予以保护, 实现脱氧, 去除硫元素, 去除磷元素, 以及对焊缝成型进行改善等作用。

焊缝金属在熔池冷却凝固之际, 会历经结晶以及相变, 这便是焊缝金属的结晶与相变情况。结晶是从熔池边缘朝着中心处生长的, 此过程有可能产生偏析现象。而冷却进程里的固态相变所形成的产物, 其组织及性能是由冷却速度、化学成分等因素所决定的, 通过控制焊接工艺参数能够对结晶以及相变过程进行调整。

焊接缺陷成因

位于熔池当中的气体, 于凝固之前未能顺利逸出, 而是残存在焊缝处, 进而形成了空穴, 此即为气孔, 导致气孔产生的原因涵盖了焊接材料受潮, 焊件清理并不干净, 以及焊接工艺参数并不恰当等方面, 它会对焊缝强度以及致密性造成降低的影响。

熔渣残留在焊缝, 从而形成夹渣这种缺陷, 其产生原因包含焊接电流过小, 层间清渣未达到彻底程度, 焊条角度不合适等情况, 夹渣会致使焊缝有效截面积降低, 进而导致应力集中。

裂纹算是严重的焊接缺陷, 热裂纹是在焊缝金属冷却到固相线附近的高温区域产生的, 它和低熔点共晶物、焊接工艺等存在关联, 冷裂纹是在焊接接头冷却到较低温度之际产生的, 其产生与氢含量、淬硬组织、残余应力相关, 再热裂纹是在焊后焊件再次进行加热的时候产生的, 它和沉淀相析出、晶界强化等存有牵涉。

焊缝金属和母材之间, 或者焊缝层间没有完全熔化结合, 这种情况被称作未熔合, 它是由于焊接电流过小、速度过快以及坡口角度过小等原因造成的, 会对焊缝强度和密封性产生影响。

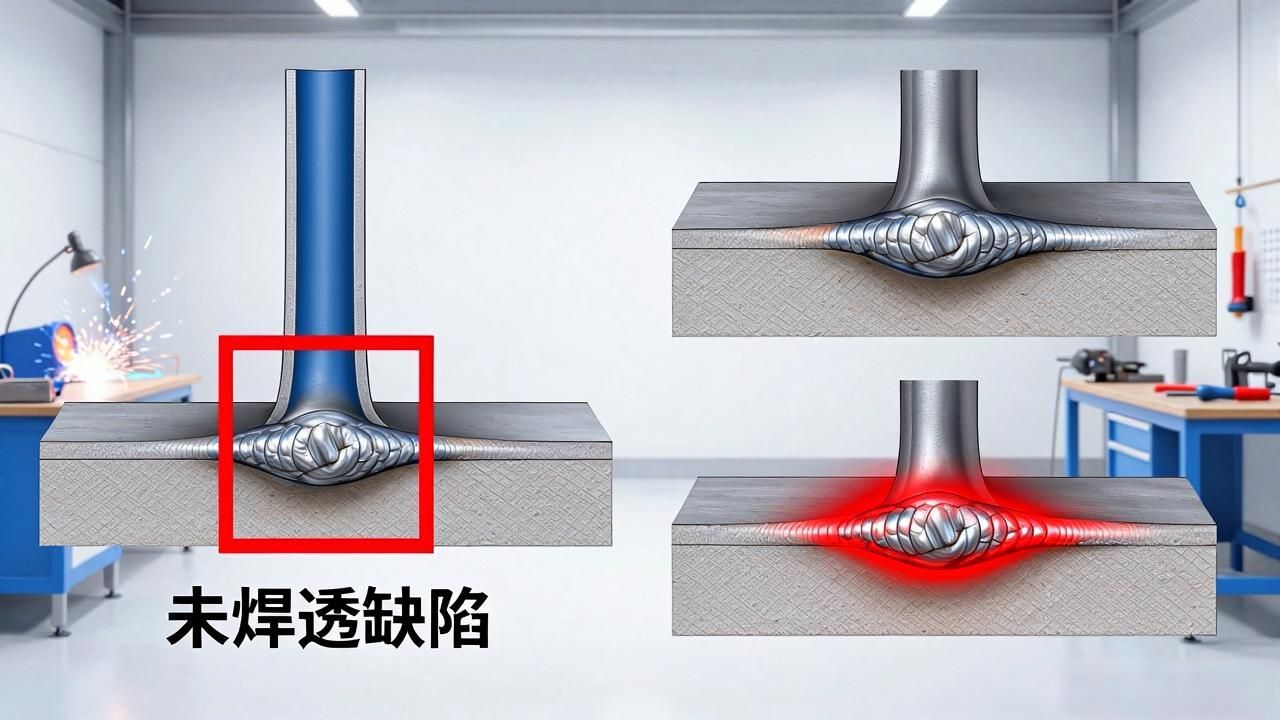

那种焊接时接头根部没有完全熔透的情况叫未焊透, 它是由于焊接电流过小, 速度过快, 坡口角度过小, 钝边过大等原因所造成的, 会致使焊缝承载能力降低, 引发应力集中。

三、焊接材料

焊条

先分类, 是按照药皮性质来分的, 分为酸性焊条以及碱性焊条。酸性焊条呢, 其药皮含有大量酸性氧化物, 电弧稳定；飞溅小；脱渣容易；对杂质敏感性低, 适用于一般低碳钢、低合金钢焊接, 像E4303就是这样的。碱性焊条, 它的药皮含有大量碱性氧化物以及萤石, 脱硫、脱磷能力强；焊缝力学性能好；抗裂性强, 不过电弧稳定性差；对杂质敏感, 常被用于重要低合金钢、合金钢焊接, 例如E5015。

牌号解读, 拿E6010来讲这个为例哈“E”所代表的意思是焊条, “60”代表的是熔敷金属最小抗拉强度是60（大约如此这么个数值）, “1”表明适用于全位置焊接, “0”表示药皮类型以及电流种类（也就是高纤维素钠型药皮, 直流应采用反接这种方式）。

焊丝与焊剂

有一种实心焊丝, 它是ER70S – 6这种类型: “ER”所代表的意思是实芯焊丝, “70”代表着熔敷金属最小抗拉强度为70（这里是大约的数值）, “S”代表的是焊丝, “6”代表化学成分分类代号, 这种焊丝被用于碳钢和低合金钢气体保护焊。

药芯焊丝, 比如说其中的E71T – 1, 这里面的“E”所代表的是焊条, “7”代表的是熔敷金属最小抗拉强度为70（大约）, “1”代表的是适用于全位置焊接, “T”代表的是药芯焊丝, 后面跟着的数字以及字母所代表的是药芯类型和保护气体种类, 其焊接工艺性能良好、生产效率较高。

在埋弧焊剂当中, 有一种是HJ431, 其中“HJ”所代表的意思是埋弧焊剂 , “4”代表的是所处一种情况, 这种情况为焊剂里MnO的含量。“3”代表的是另外一种情况, 此情况是SiO₂和CaF₂的含量。“1”表示的是又一种情况, 即同一类型之内焊剂带有不同的牌号。它需要和埋弧焊丝一起配合使用 , 产生保护熔池 , 也同时参与冶金反应这种作用。

保护气体

惰性气体之中, 像Ar、He这类, 其化学性质具备稳定性, 不会和金属发生反应, 可用于对焊接区予以保护, 其中氩气较为常用, 它价格低廉、密度较大且保护效果良好；氦气与之相比, 保护效果更佳, 然而价格昂贵, 适用于高熔点金属以及高要求的场合。

具有氧化性的活性气体CO₂, 被应用于MAG焊, 其售价低廉以及来源广泛, 然而会致使合金元素出现烧损的情况, 所以需要挑选适宜的焊丝成分来进行补偿。

混合气体, 比如说Ar加上CO₂, 能够同时具备惰性气体以及活性气体之优点, 能够让焊缝成型得以改善情形, 能够减少飞溅状况出现, 从而提升及于焊接质量以及效率方面表现情况, 常见比例状况为Ar占据80%加CO₂占据20%这种样子, 并且是能够依据需求进行调整的。

四、焊接工艺与参数

关键工艺参数

电流, 对焊接质量以及效率会产生影响, 在直流电流的情况下, 电弧较为稳定, 且飞溅极小；而交流电流所在情形下, 焊接设备构造简单，并且成本低廉。电流大小, 要依据焊件的厚度、材质、接头表现形式、焊条即焊丝的具体直径等方面来进行选择, 倘若电流过大或者过小, 就会产生焊接所存在的缺陷。

电压, 它和电弧长度是有关系的, 恰当的电压能够确保焊缝宽度以及熔深是均匀的, 要是电压不合适的话, 就会致使焊缝成型出现问题。

焊接速度是什么呢, 它指的是单位时间内所完成的焊缝长度, 要是速度过快的话, 或者速度过慢的话, 这两种情况都会对焊接质量以及效率产生影响, 所以得依据多种因素来合理地进行调整。

电弧长度方面呢, 短电弧有着热效率高以及飞溅小的特点, 对于手工电弧焊来说, 其电弧长度一般是焊条直径的0.5至1.0倍, 而气体保护焊同样需要把控适宜的电弧长度。

坡口形式常见有这几种, 分别是V型、U型、X型、Y型等, V型它的加工是比较简单的, 不过填充金属量较多, 适用于薄焊件, U型根部呈现窄的状态, 填充金属量少, 焊缝质量则比较高, 适用于厚焊件, X型和Y型结合了两者的优点, 用在大厚度焊件上, 能够减少变形以及填充金属量。

接头设计

首先是对接接头。接着是两焊件端面以相对的方式放置来进行焊接。然后是这种焊接方式受力能保持均匀状态。还有就是它应用范围较为广泛。最后是一般情况下需要开设坡口, 并且要保证装配间隙以及错边量。

它是角接接头, 两焊件的端部会构成直角, 或者是近似直角的情况, 它主要承受的是横向载荷, 之后依据焊件的厚度, 以及受力的情况, 能够进行开坡口焊接, 也可以不进行开坡口焊接。

T型接头, 是一种焊件端面和另一焊件表面形成直角或者近似直角的接头形式, 它受力状况繁杂, 容易出现应力集中现象, 故而常常采用双面焊这种方式, 或者采用开坡口焊接这种办法借此提高强度。

搭接接头, 是两焊件部分重叠进行焊接, 其装配较为简单, 然而受力并不均匀, 强度也比较低, 这种接头用于受力较小或者是非承载结构, 为提高强度, 可增加搭接长度, 或者采用塞焊、槽焊等方式。

预热与后热

防止冷裂纹的预热温度计算起始, 是依靠碳当量去计算预热温度这一回事, 碳当量越高的情形下, 钢材淬硬倾向就越大, 所以需要进行预热, 目的在于降低冷却速度, 进而防止冷裂纹产生。存在一个公式, 即Ceq = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15, 这里元素符号代表其质量分数, 之后要依据Ceq值以及焊件厚度等诸多因素, 通过查表的方式来确定预热温度。

消氢处理是这样的, 焊后要把焊件加热到一定温度, 比如说250 – 350℃ , 之后还要保温一段时间, 目的是让焊缝里的氢能够逸出, 以此来防止产生氢致裂纹, 这种处理尤其适用于低合金钢和高强度钢焊接。

五、焊接设备

电弧焊机

交流焊机, 属于变压器式, 它会把电网交流电经由变压器进行降压处理, 以此来获取适合用于焊接的低电压交流电, 其结构呈现出简单的特点, 成本也比较低, 然而电弧稳定性却相对较差。

有一种焊接设备叫直流焊机, 它涵盖了整流式与逆变式这两种类型。整流式的焊机呢, 是借助整流元件去把交流电转变为直流电。而逆变式焊机则不一样, 它先是把交流电转变成为直流电, 接着又逆变成高频交流电, 要在此之后经过降压以及整流的操作, 最终输出适合用于焊接作业的直流电, 这种焊机具备体积不大、重量较轻、能够节省能源以及电弧稳定性良好等长处。

气体保护焊设备

有一种焊机叫MIG/MAG焊机, 其中MIG焊呢, 是利用惰性气体进行保护的, 而MAG焊, 则是运用活性气体或者混合气体来实现保护, 并且, 它是以能够连续送进的焊丝作为电极同时还作为填充金属的, 这种焊机生产效率很高, 适用于多种金属材料的焊接。

TIG焊机, 其电极采用高熔点钨棒, 借助惰性气体对电弧以及熔池予以保护, 具备焊接质量高的特点, 电弧稳定, 常常配备高频引弧装置, 还有脉冲功能, 能够达成更精确的焊接控制, 适宜用于焊接有色金属, 还有不锈钢以及薄件。

辅助工具

焊枪, 它能够传递焊接电流, 还能够输送保护气体, 若是熔化极焊接的话, 它还能引导焊丝, 不过其结构以及性能, 会对焊接操作以及焊接质量造成影响。

用于储存保护气体之气瓶, 像氩气瓶、二氧化碳气瓶这类, 要定期予以检查以及维护, 以此保证能安全进行使用。

送丝机, 在熔化极气体保护焊里, 把焊丝向着焊接区呈匀速状态送进, 送丝速度维持稳定, 这对于确保焊接质量而言是十分关键重要的。

接地钳, 它要达成保证焊接回路有着良好接地状况的目的, 以此来防止触电事故出现, 并且还要确保焊接电流实现稳定状态。

面罩, 那种被称作自动变光面罩的东西, 它具备这样的功能, 能够依照电弧光的强度, 自动去调节镜片的透光率, 进而可以有效地做到保护焊工的眼睛, 使其免受电弧辐射所带来的伤害, 同时还能够提高焊接操作时的安全性以及让焊工感觉更舒适。

六、焊接缺陷与质量控制

常见缺陷

裂纹, 除了热裂纹、冷裂纹、再热裂纹之外, 还有层状撕裂, 它多发生在厚板焊接结构当中, 因为钢板内部存在分层夹杂物, 在焊接应力的作用下沿轧制方向产生阶梯状裂纹。

气孔, 它被划分成氢气孔、一氧化碳气孔、氮气孔等等, 因气体不同来源致使出现的气孔的形态, 以及气孔的分布呈现出有所不同的状态, 像氢气孔大多呈现为表面针状的样子, 而一氧化碳气孔大多呈现为内部条虫状的形态。

夹渣, 乃由部分构成, 其中包含非金属夹渣以及金属夹渣, 非金属夹渣像氧化物、硫化物这类, 金属夹渣例如钨夹渣, 此为何物呢, 其是在TIG焊时, 钨极熔掉并混入到焊缝里所形成的。

沿焊趾的母材位置, 产生过有沟槽或者凹陷, 这便是咬边现象, 并非正常焊态, 而是因焊接参数没选对, 或者操作方法出现失误导致的, 它可削减焊件具有的有效截面积, 进而造成应力集中。

存在未焊透的状况, 接头根部会出现未焊透现象, 单面焊的根部同样这般存在未焊透, 涵盖多层焊每层之间也有无焊透的情况, 等等。

检测方法

需借助肉眼, 或者利用放大镜、量规等工具, 来开展对焊缝外观的检查, 此检查被称作目视检测（VT）, 会涉及焊缝尺寸、形状以及表面缺陷等方面。

射线检测也就是 RT, 它借助射线, 像 X 射线、γ射线这类, 去穿透焊件, 因缺陷对于射线吸收程度存在差异, 于是在底片上形成了不同黑度的影像, 依靠这个来检测缺陷, 能够检测出内部气孔、夹渣、裂纹、未焊透等缺陷, 并且对体积型缺陷较为敏感。

超声波检测也就是UT, 它是利用超声波在焊件当中传播, 当遇到缺陷的时候, 就会产生反射、折射等现象, 接着通过去认真细致（又复杂）地分析反射波信号, 从而达以去检测有无缺陷的目的, 这种检测方式能够检测焊件内部缺陷, 并且对于面积型缺陷较为敏感, 它比较适合用于厚板的检测工作当中。

关于磁粉检测（MT）, 它旨在检测铁磁性材料的表面以及近表面缺陷, 该检测方式是先在被检工件的表面施加磁场, 当出现缺陷时, 此处就会产生漏磁场, 进而吸附磁粉, 最终形成磁痕以此来显示缺陷的位置以及形状。

渗透检测, 也就是 PT, 是这样操作的, 先把含有色染料或者跟荧光剂有关的渗透液涂抹覆盖在焊件的表面位置, 让其能够渗透进入到缺陷里头, 接着把表面剩余下来的那些多余渗透液给去除掉, 之后再去施加显像剂, 最终使得缺陷里面的渗透液被吸附从而显示出来, 借助这个过程能够检测表面开口缺陷。

标准规范

按照缺陷类属、尺寸大小以及数量多少等各项指标, 对焊缝质量作出分级, 将其分为B、C、D这三个等级, 此分级相关情况适用于熔化焊焊接接头, 该分类依据的标准是ISO 5817。

AWS D1.1, 也就是美国钢结构焊接规范, 它对钢结构焊接的材料提出了要求, 对工艺提出了要求, 对质量检验也提出了要求, 在北美地区被广泛应用。

中国焊接质量要求系列标准GB/T 12467, 就焊接质量要求做了详细设定, 其中涵盖质量等级划分, 还有检验方法以及验收准则等。

七、焊接安全与防护

主要危险源

电弧辐射, 涵盖紫外线、红外线以及可见光, 当中紫外线对人体害处较大, 能够引发电光性眼炎、致使皮肤灼伤等。

焊接设备漏电的情况时, 操作不当的时候, 以及在潮湿环境下作业等状况下, 会引发电击, 进而可能致使触电事故出现。

烟尘, 是焊接过程当中产生的, 那些金属氧化物之类, 长期吸入这种烟尘, 它就会对呼吸系统造成损害, 进而引发尘肺病等职业病。

高温飞溅：焊接时高温金属液滴飞溅，可能烫伤皮肤。

会产生危害的气体品种: 包括臭氧、一氧化碳、氮氧化物这类, 其中臭氧具备很强的氧化性、会对呼吸道形成刺激, 一氧化碳没有颜色、没有味道、容易致使中毒, 氮氧化物能对呼吸道起到刺激以及造成腐蚀的作用。

防护措施

个人防护装备, 有用来穿戴的防护服, 它是采用防火、隔热而且耐磨的材料制成的, 能防止高温飞溅以及辐射伤害；, 此外有焊接手套, 具备隔热、绝缘以及耐磨性能；还有面罩, 除了自动变光面罩之外, 另外还有手持式面罩, 用来保护面部以及眼睛；另外还有防尘口罩, 可过滤焊接烟尘。

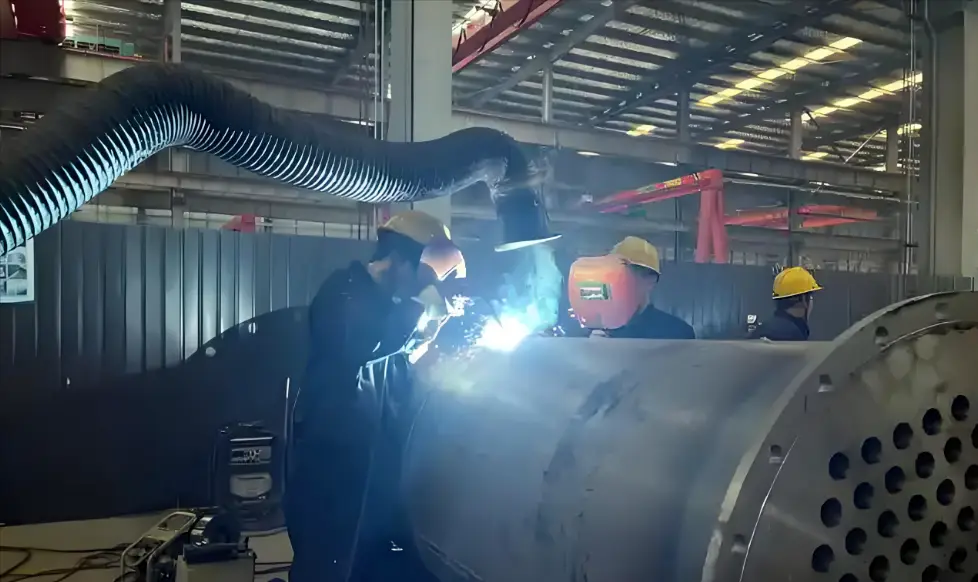

通风举措: 确保焊接场地具备良好通风状态, 若自然通风条件欠缺时, 要安装机械通风装置或者排烟设备, 从而及时将有害气体以及烟尘予以排出。

急救知识

碰到触电情况实施急救的办法是, 马上切断电源, 要是触电的人呼吸停止了, 心跳也停止了, 那么就要在现场开展心肺复苏术也就是CPR, 这包括进行胸外按压, 还要做人工呼吸，胸外按压的频率最少得达到每分钟壹佰次, 按压进去的深度最小要为五厘米, 按压跟呼吸的比例应该是三十比二, 并且要赶忙拨打急救电话。

微弱灼伤的处理办法是, 马上运用大量冷水去冲洗受伤的部位, 冲洗时长为一百五十秒至三百秒, 如此这般来降低皮肤的温度, 进而减轻疼痛以及损伤；而要是严重灼伤的话, 就应当避免自己着手处理, 要使用干净的纱布, 或者是毛巾覆盖住伤口那个地方, 然后尽快地送去医院进行治疗。

烟尘所致吸入的应急办法如下, 要是吸入了数量众多的烟尘并感觉到身体不适, 那么就应当即刻转移到通风状况良好的空旷地方那里去过, 去呼吸新鲜的空气, 要是症状表现得十分严重, 那就需要及时前往医院进行医治。

八、金属材料焊接性

碳钢焊接

低碳钢, 其含碳量较低于百分之零点二五, 具备良好的焊接性, 通常情况下不需要特别的工艺措施, 仅选用适宜的焊条亦或是焊丝就行。

中碳钢, 其含碳量处于0.25%至0.6%, 在焊接的时候容易产生淬硬组织以及冷裂纹, 需要进行预热, 预热温度是150至250℃, 要选用低氢型焊条, 并控制焊接热输入。

高碳钢, 其含碳量是大于0.6%的, 它的焊接性比较差, 于焊接之前需要加热预热, 且需预热到250至350℃以上, 要采用低氢型焊条来焊接, 焊接之后还得进行缓冷处理, 以及进行热处理, 以此来消除应力, 进而改善组织。

不锈钢焊接

奥氏体不锈钢, 其焊接时主要问题是晶间腐蚀。在石油化工设备焊接当中, 为防止晶间腐蚀, 常常选用含钛像 A132 这样的或铌比如 A137 等稳定化元素的焊条, 或者选用超低碳焊条像 A002 这样的。采用小电流、快速焊、短弧焊, 减少焊缝在敏化温度区间 450 – 850℃的停留时间, 以此降低晶间腐蚀倾向。

铁素体不锈钢, 焊接之时容易出现脆化那种现象, 其中涵盖475℃脆化以及σ相脆化。于焊接管道之际, 为了防止脆化, 焊前预热的温度需要控制在100 – 300℃, 采用小热输入的焊接工艺, 防止在475℃附近长时间停留, 焊后能够进行快速冷却, 必要的时候进行退火处理, 以此来恢复韧性。

双相不锈钢, 焊接的时候, 要严格把控热输入。用于海洋工程结构焊接时, 要采用恰当的焊接方法, （像是 TIG、MIG 这种）, 挑选合适的焊接参数, 借此把热输入控制在某个范围里, 以此确保焊缝以及热影响区的奥氏体和铁素体比例, 避免因热输入不合适致使相比例失调, 进而影响焊接接头的耐蚀性与力学性能。

铝合金焊接

那铝合金的表面, 存在着一层致密的氧化膜, 也就是Al₂O₃ , 它的熔点, 可是高达2050℃ , 这就带来了阻碍焊接熔合的情况, 并且, 铝合金它具有导热性强的特点，在焊接的时候, 热量散失得特别快, 这样就很容易导致焊接变形发生出现变形。在航空航天领域里的铝合金结构件焊接当中, 常常会采用TIG焊或者MIG焊。焊接之前, 得要用机械设备的方式, 像刮削这种办法, 又或者是化学方式, 比如说碱洗这种做法, 去完全彻底地清理焊件表面的氧化膜；在焊接的过程当中, 要合理地挑选焊接电流, 还有挑选电压以及焊接速度, 要采用适宜合适的工具装备夹具, 依靠刚性去固定焊件, 又或者是采用消除变形的反向变形方法, 还有随焊接同时马上急速冷却这样的措施去控制变形；针对于厚板的焊接而言可采用多种层次多条道的焊接方式, 去控制层间之中的温度。

异种金属焊接

以钢与铝的焊接作为举例, 鉴于钢和铝的物理性能, 像熔点、热膨胀系数等方面, 以及化学性能存在很大的差异, 要是直接进行焊接, 便会在接头的地方形成脆性金属间化合物, 进而降低接头的强度。在汽车发动机的某些零部件制造当中, 会采用过渡层焊接工艺, 像是在钢的表面先镀上一层如锌、铜之类的金属当作过渡层, 之后再与铝开展焊接；又或者采用特殊的钎焊工艺, 挑选合适的钎料以及钎焊温度, 借助钎料在母材之间的扩散以及溶解, 形成良好的接头连接, 减少金属间化合物的产生, 以此提高接头质量。

九、焊接符号与图纸

焊接符号

用来表明焊缝横截面形状的, 是基本符号, 像是角焊缝会用等边三角形来体现, 对接焊缝则借助直线来呈现, V形坡口对接焊缝是以带斜边的直线予以展现, 它能够直观地传达出焊缝的基本形式。

– 补充说明焊缝某些特征而运用的补充符号, 其中现场焊符号是一个被涂黑的小旗用以表示该焊缝要于现场开展施焊, 周围焊符号是一个圆圈用来标识焊缝围绕焊件周身去进行焊接。

尺寸标注涵盖焊缝长度, 宽度, 厚度, 坡口角度, 钝边尺寸等, 比如标注角焊缝时会对焊脚尺寸作出注明, 对接焊缝会将坡口深度, 间隙等尺寸进行标注, 以此为焊接施工给付精确的数据根据。

图纸识读

从图纸那儿识别V型、U型、X型这类坡口形式, 依据焊件厚度、焊接方法以及工艺要求来确定坡口尺寸, 像V型坡口的角度、钝边大小、装配间隙, 确保焊接之际能够充分熔合, 从而获得良好的焊缝质量, 此为坡口形式的相关内容。

焊接位置方面, 要清晰平焊位置, 明确立焊位置, 清楚横焊位置, 知晓仰焊位置。不同位置的焊接, 其难度不同, 工艺要求也各异, 平焊操作相对而言比较容易, 焊接质量容易得到保证。立焊需要控制熔池形状以及尺寸, 以此防止液态金属向下流淌。横焊同样要控制熔池形状和尺寸, 避免液态金属下淌。仰焊难度是最大的, 对焊工技术以及操作要求很高, 图纸标注能够助力焊工选择恰当的焊接工艺以及操作方法。

焊后热处理要求属于工艺要求范畴, 图纸会注明是否需进行退火、正火、回火、调质等处理, 还会注明处理的温度、时间以及冷却方式等参数, 借助焊后热处理可改善焊接接头的组织与性能, 进而消除残余应力。

十、焊接技术发展趋势

自动化与智能化

焊接的机器人, 在汽车制造这个行业被广泛应用着, 机器人依据预设的程序可以精确无比去完成焊接操作, 其能确保焊接质量拥有稳定性以及一致性, 进而提高生产方面的效率, 减少人工所需成本以及劳动强度, 并且还能够在糟糕恶劣环境之下工作。

视觉传感, 借助视觉传感器, 实时去获取焊接过程里的图像信息, 像焊缝位置、形状、熔池状态等, 之后反馈给控制系统, 以此实现对焊接过程的实时监测以及调整, 进而提高焊接质量的可靠性与适应性, 比如在复杂结构件的焊接当中, 能够自动跟踪焊缝, 来确保焊接精度。

自适应控制, 依据焊接进程里的实时参数, 像是电流、电压、焊接速度, 以及焊件的变化, 诸如材料厚度波动、装配误差, 自动去调整焊接工艺参数, 确保焊接质量不被外界因素所影响, 达成智能化焊接生产。

新材料焊接

高强钢, 在建筑、桥梁等行业, 因对结构轻量化以及高强度要求不断提升, 其应用愈发广泛。研发适配高强钢的焊接材料与工艺, 把控焊接热影响区的组织跟性能, 防止裂纹出现, 提升接头的强度和韧性, 这是研究的重点所在。

那镍基合金, 常常被应用于航空航天领域, 石油化工领域也爱用它, 为啥, 是因为它有耐高温的性能, 还有耐腐蚀这样厉害的优良性子。去研究镍基合金的那个焊接冶金的过程, 把焊接过程里出现的热裂纹问题解决掉，还有气孔等那些瑕疵也要处理好, 然后据此开发专用的焊接设备，再琢磨出相应工艺来, 以此满足特殊工况之下的使用需求。

有那么一种材料, 它叫做复合材料, 就好比碳纤维增强复合材料这般, 在航空航天这个领域当中, 其应用正慢慢地变得越来越多。要着手去研究复合材料连同金属也有可能是其他材料之间的连接技术, 需得去开发契合复合材料的焊接方法以及工艺, 以此来解决界面结合强度, 还有可靠性方面的问题, 进而能够拓展复合材料的应用范围。

绿色焊接

– 低烟尘焊材: 去研发新型的，具备低烟尘以及低毒特性的焊接材料, 以此来减少焊接的时候, 烟尘还有有害气体的生成, 进而改善作业环境, 同时保护焊工的健康, 像采用含有环保型药皮配方的焊条, 以此降低烟尘里有害物质的含量。

研发高效节能的焊件电源和设备, 像逆变式焊接电源这种节能设备, 它跟传统电源比, 电能转换效率更高, 可减少能源消耗, 能降低生产成本, 符合可持续发展要求。

环保工艺方面, 冷金属过渡, 也就是CMT工艺, 它属于一类新型的焊接工艺, 其具备这样的特点, 即在焊接的时候, 能够达成无飞溅的状况, 可以实现低热量输入, 可减少对于焊件的热影响, 能降低变形跟缺陷产生的概率, 与此同时, 还能减少能源消耗, 也能减少焊接烟尘排放, 它是一种有着绿色环保特性的焊接工艺, 在薄板的焊接以及对焊接质量有着高要求的场合里, 具备广阔的应用前景。

推荐学习资源

– 书籍：

《焊接冶金学》, 它深入地去剖析在焊接过程里的冶金反应, 还有组织转变, 以及性能变化等情况, 以此为理解, 焊接质量控制, 提供理论基础。

它是《焊接方法与设备》, 会全面去介绍各类焊接工艺方法, 还会介绍工艺参数的选择, 以及焊接设备的原理, 其涵盖设备的结构还有应用, 具备很强的实用性。

《ASME锅炉与压力容器规范》, 它属于那种在锅炉与压力容器设计层面, 以及制造层面, 还有检验等诸多方面的权威标准, 其对于那些从事相关领域焊接工作的人员而言, 有着重要的指导意义。

– 标准：

AWS（美国焊接学会）标准, 在国际上有着极其广泛、不容小觑且颇具深度广度的影响力, 它覆盖从焊接所需运用材料、到具体实施工艺、再到至关重要的质量控制等多个不同方面的标准, 进而为焊接这个行业供应技术规范这一支撑体系。

ISO（国际标准化组织）标准, 它属于全球通用的标准体系。就焊接方面的质量分级、检测方法等而言, 其标准对国际间的焊接技术交流与合作起到了促进作用。

国标, 也就是中国国标, 它是我国焊接领域当中的国家标准, 是结合国内实际情形以及行业需求而制定出来的, 它对外在规范国内焊接行业发展方面起着重要作用。

进行实践, 参与焊工技能培训, 考取AWS焊工资格证或者ISO 9606焊工资格证, 透过系统培训以及实际操作, 掌握各类焊接方法与技能, 熟悉焊接质量控制流程, 获取具有权威性的资格认证, 提高在焊接领域的就业竞争力以及专业水平。

知晓上述知识, 乃是焊接专业的根基所在, 与此同时, 要将实际操作经验进行有机合并, 并且持续探寻钻研新技术, 进而持续促使自身的焊接技术水准以及综合能力得以提升, 以此来契合焊接行业持续不断演变发展的必要需求。
