材料连接的关键工艺是焊接, 此技艺在现代工业使用范围极为广泛。不管是机械制造领域, 还是建筑施工范畴, 又或是航空航天等方面, 焊接技术所起的作用都根本无法由其他替代。接下来会基于焊接原理、工艺、材料、设备以及安全等等多个不同方面, 条理清晰地详细讲述焊接专业必定要掌握的基础学问。
一、焊接基本概念
焊接定义
加热、加压, 或二者并用, 使用或不使用填充材料, 让两个或多个分离的金属工件间形成原子间结合, 进而连接成一个整体, 这是一种加工方法, 叫焊接。该过程借助外源能量, 打破金属原子间原有束缚, 促使它们在新位置彼此靠近并形成稳定化学键, 达成永久性连接。
焊接分类
熔焊, 是通过局部加热让焊件接头部位达到熔化状态, 在不加压力的情形下, 填充金属（或者不填充金属）与母材熔合从而形成焊缝, 冷却凝固过后达成连接。像电弧焊, 它以电弧作为热源, 属于应用广泛的熔焊方式, 涵盖手工电弧焊（SMAW）、气体保护钨极电弧焊（GTAW）、气体保护金属极电弧焊（GMAW）；再者还有气焊, 借助可燃气体与助燃气体混合燃烧的火焰当作热源；激光焊, 依托高能量密度的激光束作为热源；等离子焊, 利用等离子弧用作热源。
压焊是这样一种焊接方式, 在焊接过程里, 会对焊件施加压力, 此压力施加时存在两种情况, 有的施力时焊件会被加热, 有的施力时焊件不被加热, 借助这种施力手段, 让焊件产生塑性变形, 进而通过原子间的扩散以及再结晶达成连接。电阻焊属于压焊的一种, 它是通过电极去施加压力, 然后依靠电流经过接头接触面以及邻近区域所产生的电阻热来对焊件加热；摩擦焊同样是压焊的一种, 它是利用焊件接触端面相对旋转运动所产生的摩擦热；扩散焊也是压焊范围之中的, 它是在一定的温度以及压力条件下, 让待焊表面相互接触, 经由原子扩散来实现连接。
钎焊, 是采用那种比母材熔点低的金属材料当作钎料的, 要把焊件以及钎料加热到高于钎料熔点的热度、且还低于母材熔点啊, 使用液态钎料去润湿母材 , 填充接头间隙并且能够与母材相互扩散从而达成连接 的, 它分为软钎焊的类别 ,其像锡焊那样的软钎焊, 钎料熔点是低于450℃的 , 还有硬钎焊的类别, 其像银焊、铜焊那样的硬钎焊, 钎料熔点是高于450℃的。
二、焊接物理与冶金基础
焊接热过程
热源的类型有多种, 焊接热源呈现出多样的情况, 电弧热具备能量颇为集中这种特性, 能够让焊件的局部得以快速地加热, 电阻热是借助电流通过电阻进而产生, 激光身为高能量密度的热源, 能够达成快速加热使其熔化的目标。
热输入所用到计算, 热输入的公式是Q等于UI除以v, 其中Q代表热输入, 单位是J/cm, U代表电弧电压, 单位是V, I代表焊接电流, 单位是A, v代表焊接速度, 单位是cm/s。对于保证焊接质量来讲, 合理控制热输入是极其重要的, 要是热输入不合适, 就会致使焊件出现过热、未焊透等方面的问题。
焊接时, 焊件各点温度会随着时间以及空间发生变化, 进而形成温度场, 温度场中靠近热源中心的地方温度是最高的, 此外, 温度场分布会受到多种因素的影响, 而了解温度场对于预测焊接热应力、变形以及组织转变是有帮助的。
焊接冶金反应
熔池形成, 在焊接热源发挥作用之时, 焊件与填充金属会发生熔化进而形成熔池, 熔池的形状、尺寸以及存在时间对焊接质量产生影响, 其形成过程存有强烈的热对流以及物质传输, 致使化学成分以及温度分布并不均匀。
气体跟熔渣有着这样的作用, 焊接时所产生的气体, 像CO₂、Ar这些, 会对熔池起到保护功效；这种保护能让熔池避免遭受有害气体的侵入, 与此同时, 熔渣会覆盖在熔池的表面, 它能够起到隔离空气的作用；进一步讲, 熔渣还可以保护熔池；不仅如此, 熔渣还有脱氧的作用；它还能去硫；也能去磷；并且能够改善焊缝成型等作用。
在熔池冷却凝固之际, 焊缝金属是要经历结晶以及相变的, 这便是焊缝金属的结晶与相变情况, 结晶是从熔池边缘朝着中心生长的, 如此一来就有可能产生偏析现象, 而冷却过程当中固态相变产物的组织以及性能是由冷却速度、化学成分等因素所决定的, 通过控制权焊接工艺的参数能够对结晶以及相变过程作出调整。
焊接缺陷成因
气孔, 是指熔池当中的气体于凝固之前没有逸出, 从而残留在焊缝进而形成空穴, 其原因涵盖焊接材料受潮, 焊件清理不干净, 焊接工艺参数不当等情况, 最终会使得焊缝强度以及致密性降低。
熔渣残留在焊缝, 从而形成夹渣这种缺陷, 其产生原因包含焊接电流过小这一情况, 包含层间清渣不彻底这种状况, 还包含焊条角度不当这类情形, 夹渣会致使焊缝有效截面积降低, 进而导致应力集中。
裂纹, 属于严重焊接缺陷, 热裂纹, 是在焊缝金属冷却到固相线附近高温区域的时候产生, 它跟低熔点共晶物、焊接工艺等存在关联, 冷裂纹, 于焊接接头冷却至较低温度之际产生, 它和氢含量、淬硬组织、残余应力相关, 再热裂纹, 在焊后焊件再次被加热时出现, 它与沉淀相析出、晶界强化等有联系。
未熔合, 即焊缝金属跟母材没能完全熔化结合, 或者焊缝层间也未完全熔化结合, 其根源在于焊接的电流过小, 且速度过快, 同时坡口角度过小等多种情况, 这会对焊缝强度以及密封性产生影响。
未焊透, 是指焊接的时候, 接头根部没有完全熔透, 它是由于焊接电流过小、速度过快、坡口角度过小以及钝边过大等因素所导致的, 这种情况会使得焊缝承载能力降低, 还会引发应力集中。
三、焊接材料
焊条
分类, 是按照药皮性质来区分的, 可分为酸性焊条与碱性焊条。酸性焊条, 其药皮含有大量酸性氧化物, 致使电弧显得稳定, 而且飞溅情况比较小, 同时脱渣相对容易, 并且对杂质的敏感性还算低, 这样的话它适合在一同情况下于普通低碳钢与抵合金钢那儿进行焊接, 像E4303就是这类；碱性焊条, 它的药皮有着大量碱性氧化物以及萤石, 可以使得脱硫、脱磷的能力变得很强, 焊缝的力学性能表现得很好, 抗裂性能也较强, 不过它的电弧稳定性较差, 对杂质也比较敏感, 所以常常会被用于重要低合金钢以及合金钢的时候用到焊接上, 就比如E5015。
首先来说牌号称谓用以解读的示例, 就像那E6010而言 , 其中, 这”E“所代表的意思乃是作为焊条 , 接着, ”60“代表的意味是熔敷金属最小抗拉强度为60 , 大概是这样！然后, ”1“体现的是适用于全位置焊接 , 最后, ”0“表示的是药皮类型以及电流种类 , 也就是高纤维素钠型药皮 , 并且是直流反接。
焊丝与焊剂
这种焊丝是实心焊丝, 就好似ER70S – 6这般, 其中“ER”所代表的意思是实芯焊丝, “70”代表着熔敷金属最小抗拉强度是70, 大概是这样, “S”代表的是焊丝, “6”代表的是化学成分分类代号, 并且它被用于碳钢以及低合金钢气体保护焊。
药芯焊丝, 比如说像E71T – 1这种情况呢 , 其中呀 , “E”所代表的意义是焊条 , “7”代表的是熔敷金属最小抗拉强度为70 , 大概是这样 , “1”代表的是适用于全位置进行焊接 , “T”代表了药芯焊丝 , 其后的数字以及字母表示的是药芯类型还有保护气体种类 , 它具备焊接工艺性能良好 , 生产效率较高的特点。
埋弧焊剂, 举例来说像HJ431, 其中“HJ”所指代的是埋弧焊剂, “4”意味着焊剂里MnO的含量, “3”代表SiO₂和CaF₂的含量, “1”表示的是同一类型焊剂当中不同的牌号, 它会与埋弧焊丝搭配使用, 起到保护熔池的作用, 还会参与冶金反应等作用。
保护气体
有这样一些气体, 它们被称为惰性气体, 其中包括Ar、He , 其化学性质颇具稳定性, 不会与金属发生反应, 它们被用于保护焊接区域。氩气在其中较为常用, 它具有价格低廉、密度较大以及保护效果良好的特点；氦气的保护效果更为出色, 不过其价格较为昂贵, 常用于高熔点金属以及高要求的场合。

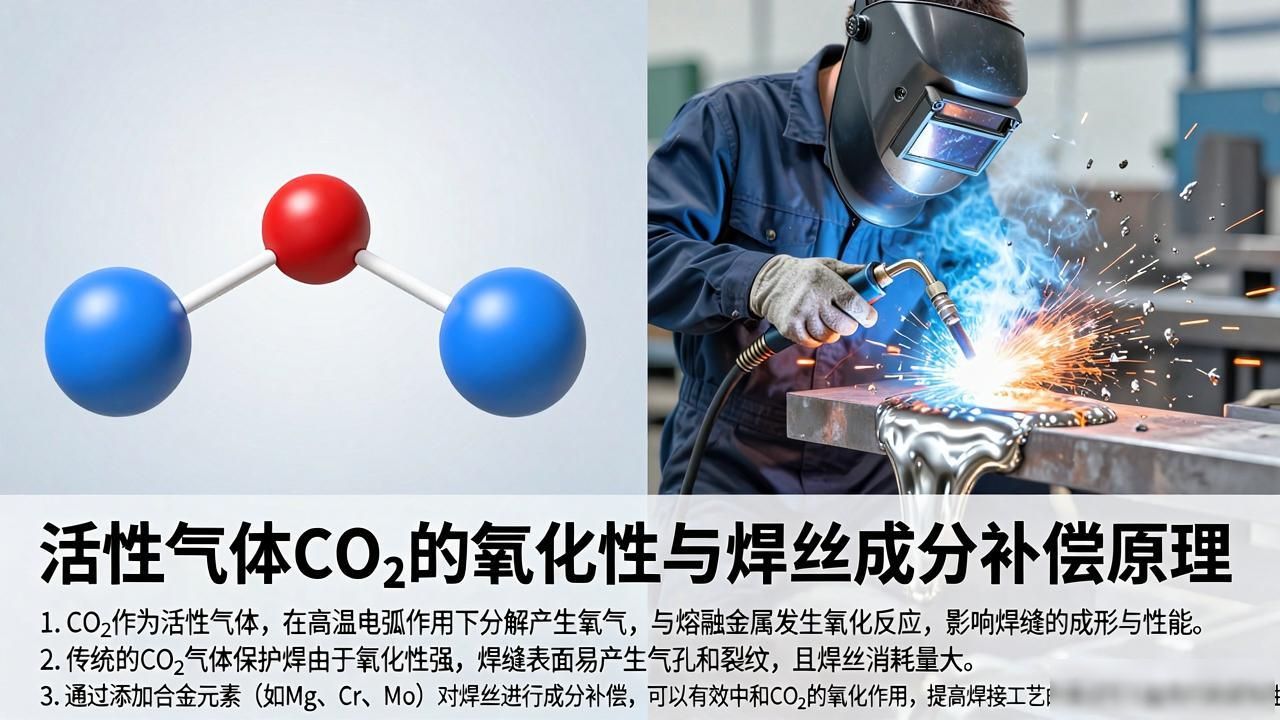

存在一种活性气体, 它是CO₂, 这种气体具备氧化性, 被应用于MAG焊, 其价格较为便宜, 来源也十分广泛, 然而这种气体却会致使合金元素出现烧损的情况, 所以需要挑选合适的焊丝成分来进行补偿。
有这样一种混合气体, 举例来说像Ar 加上 CO₂的组合, 兼具惰气与活气两者的优势, 可以让焊缝成型得到改善, 能够减少飞溅情况, 进而能够提升焊接质量以及效率, 常见的比例是Ar占80%加上CO₂占20% , 并且能够按照需求进行调整。
四、焊接工艺与参数
关键工艺参数
电流, 对焊接质量以及效率有着影响。其中, 直流电流的电弧较为稳定, 且飞溅较小。而交流电流的设备相对简单, 成本也比较低。电流大小, 是依据焊件的厚度、材质、接头形式、焊条焊丝直径等方面来进行选择的, 倘若过大或者过小, 就会产生焊接缺陷。
电压, 它和电弧长度有关联, 恰当的电压能够促使焊缝的宽度以及熔深保持均匀, 要是电压不合适, 就会引发焊缝成型方面的问题。
焊接速度, 指的是单位时间之内所完成的焊缝长度, 速度若过快, 或者速度过慢, 均会对焊接质量以及效率造成影响, 所以需要依据多种因素进行合理调整。
电弧长度方面, 短电弧具有热效率高这一特点, 并且飞溅小, 对于手工电弧焊来说, 其电弧长度通常是焊条直径的0.5到1.0倍, 而气体保护焊同样需要对电弧长度进行恰当的控制。
坡口形式, 常见的有V型、U型、X型、Y型等, V型, 其加工较为简单, 不过填充金属量比较大, 适用于薄焊件；U型, 它根部窄，填充金属量少, 所形成的焊缝质量高, 适用于厚焊件；X型和Y型, 结合了两者的优点，用于大厚度焊件, 能够减少变形以及填充金属量。
接头设计
对接接头, 是两焊件端面相对进行放置来焊接, 其受力呈现均匀态势, 应用情形较为广泛, 这种焊接方式一般来讲是需要开坡口的, 并且要保证其中的装配间隙以及错边量。
角接接头, 是这样一种接头形式, 两焊件的端部, 会构成直角, 或者是近似的直角。它主要承受的是横向的载荷。依据焊件的厚度以及受力的情况, 它可以选择开坡口进行焊接, 也可以选择不开坡口进行焊接。
有一种接头叫 T 型接头, 它是这样的样式, 一焊件的端面和另一焊件的表面形成直角或者差不多是直角, 这种接头受力的情况很复杂, 很容易出现应力集中的状况, 针对这种情况, 常常会采用双面焊或者开坡口焊接的方式来提高强度。
搭接接头, 是两焊件部分重叠之后进行焊接, 其装配较为简单, 然而受力并不均匀, 并且强度低, 它被用于受力小或者非承载结构, 还能够通过增加搭接长度, 或者采取塞焊、采用漕焊等手段来提高强度。
预热与后热
防止冷裂纹进行预热温度计算时, 要依据碳当量来计算预热温度, 因为碳当量越高, 钢材的淬硬倾向就越大, 所以需要进行预热来让冷却速度降低, 以防止冷裂纹产生。其公式是Ceq = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15 , 这个公式里元素符号表示的是其质量分数。并且要根据Ceq值和焊件厚度等因素去查表来确定预热温度。
进行消氢处理时, 于焊后, 把那些焊件予以加热后达到一定特定温度, 比如说处于250 – 350℃这个范围, 而后还要保温住一段时间, 这样是为了促使焊缝当中的氢气能顺势逸出, 进而防止出现氢致裂纹这种状况, 特别适用于低合金钢被焊接以及高强度钢来进行焊接时, 有此处理方式。
五、焊接设备
电弧焊机
交流焊机, 其属于变压器式, 它会把电网交流电经由变压器进行降压处理, 进而获取适合用于焊接的低电压交流电, 它有着结构简单的特点, 并且成本低, 不过电弧稳定性较差。
直流焊机, 它涵盖整流式与逆变式这两种类型。整流式焊机呢, 是借助整流元件把交流电转变为直流电。而逆变式焊机, 先是把交流电转化为直流电, 接着再将其逆变成高频交流电, 经过降压以及整流之后, 输出适宜焊接的直流电, 它具备体积小、重量轻、节能且电弧稳定性良好等诸多优点。
气体保护焊设备
有一种名为MIG/MAG的焊机, 其中MIG焊是利用惰性气体来进行保护的, 而MAG焊则是借助活性气体或者混合气体来加以保护的, 它把以连续送进方式的焊丝当作电极以及填充金属, 其具备生产效率高的特点, 还适用于多种金属材料的焊接工作。
TIG焊机, 其电极采用高熔点钨棒, 借助惰性气体保护电弧与熔池, 具备焊接质量高、电弧稳定诸般特点, 常常配备高频引弧装置以及脉冲功能, 能够达成更精确的焊接控制, 适用于焊接有色金属、不锈钢还有薄件。
辅助工具
焊枪, 它能够传递焊接电流, 还可以输送保护气体, 并且在熔化极焊接时能够引导焊丝, 也就是说其结构以及性能对焊接操作以及焊接质量会产生影响。
用于储存保护气体的气瓶, 像氩气瓶、二氧化碳气瓶这类, 是需要定期进行检查以及维护的, 以此来确保能够安全使用。
送丝机, 于熔化极气体保护焊里, 把焊丝匀速送进那焊接区, 送丝速度稳定这件事, 对于保证焊接质量而言, 是颇为重要的。
接地钳, 它要保证焊接回路接地状况良好, 以此来防止触电事故出现, 并且还要确保焊接电流处于稳定状态。
面罩, 自动变光面罩具备这样的功能, 它能够依据电弧光强度, 自动调控镜片透光率, 进而能有效地保护焊工眼睛, 避免其遭受电弧辐射的伤害, 并且还可以提高焊接操作的安全性以及舒适性。
六、焊接缺陷与质量控制
常见缺陷
裂纹，其包含热裂纹、冷裂纹、再热裂纹之外, 尚存在层状撕裂, 这种层状撕裂多出现于厚板焊接结构里, 缘由是钢板内部存有分层夹杂物, 在焊接应力的作用之下, 沿着轧制方向产生阶梯状裂纹。
气孔包含氢气孔, 还包括一氧化碳气孔以及氮气孔等, 因不同气体来源致使气孔的形态存有差别, 分布也不一样, 之中氢气孔大多呈现为表面针状, 一氧化碳气孔很多都是内部条虫状。
夹渣, 它涵盖了非金属夹渣以及金属夹渣这两个类别, 其中非金属夹渣像氧化物、硫化物诸如此类, 而金属夹渣例如钨夹渣, 这种钨夹渣是在TIG焊的时候, 由于钨极熔化进而混入到焊缝之中所形成的。
咬边是这样一种情况, 它是由于焊接参数选择不当, 或者操作方法不正确而产生的, 它是沿焊趾的母材部位出现的沟槽或凹陷, 这种咬边会削弱焊件的有效截面积, 还会造成应力集中。

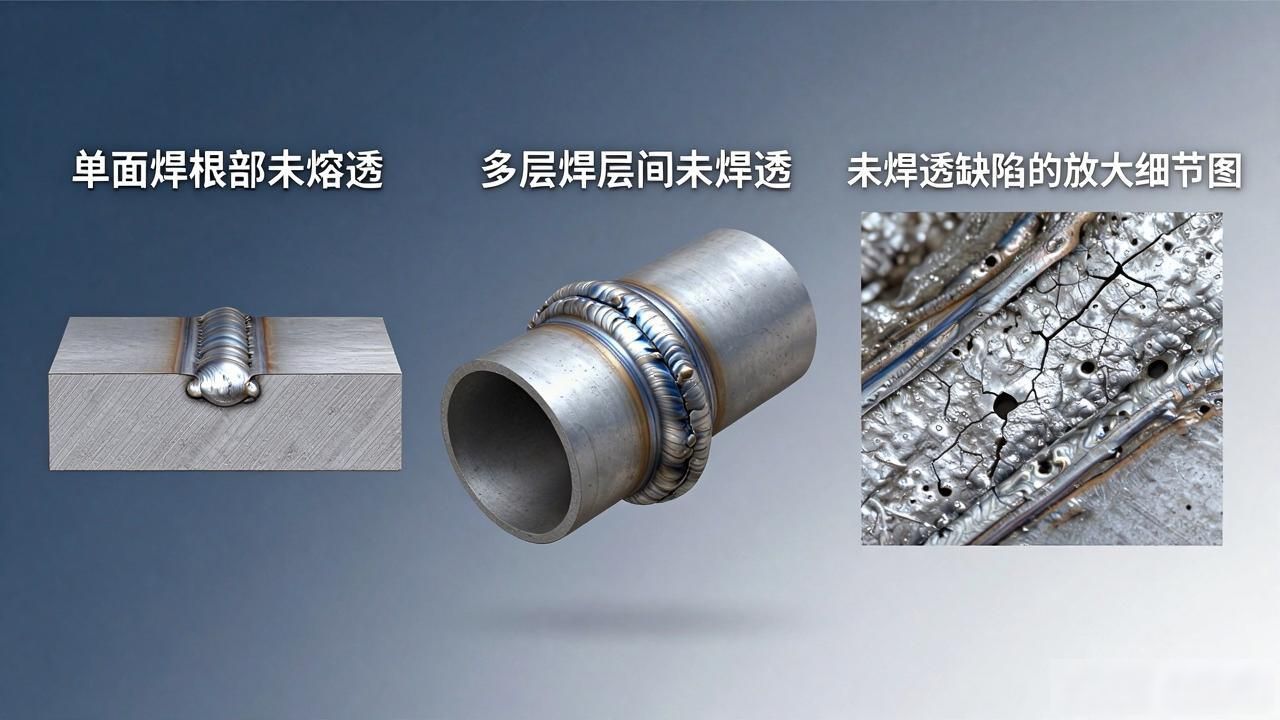

接头根部存在未焊透的情况, 此外, 还有单面焊时根部出现未焊透情形, 以及在多层焊过程中层间存在未焊透的状态等。
检测方法
采用目视检测即VT, 借助肉眼, 或者凭借放大镜、量规之类工具。对焊缝之外观作检查, 此检查涵盖焊缝尺寸、形状以及表面缺陷等方面。
先进行射线检测（RT）操作, 它是借着像 X 射线、γ射线这类的射线使焊件被穿透，然后依据缺陷对于射线吸收程度存在差异, 最终在底片上形成不一样黑度的影像这么个原理来检测缺陷, 它能够检测比如说内部气孔、夹渣、裂纹、未焊透等之类的缺陷喏, 而且还对体积型缺陷比较敏感。
超声检测即 UT, 超声在焊件传播遇缺陷会有反射、折射等情况, 借分析反射波信号检测缺陷, 能测试内部探伤, 对面积型毛病敏锐, 适合厚板查验。
磁粉检测, 也就是MT, 它被运用来检测铁磁性材料的表面以及近表面的缺陷, 在被检测的工件表面施加磁场的时候, 缺陷的地方会产生漏磁场, 这种漏磁场能够吸附磁粉, 进而形成磁痕, 以此来显示出缺陷的位置与形状。
渗透检测, 也就是 PT, 是这样操作的, 先把那种含有色染料或者荧光剂的渗透液涂抹在焊件的表面, 让它能够渗透到缺陷里头, 之后把表面多余的渗透液给去除掉, 接着再施加显像剂, 如此一来缺陷当中的渗透液就会被吸附从而显示出来, 这样就能检测表面开口缺陷了。
标准规范
ISO 5817, 它会依据缺陷类型、尺寸以及数量等指标, 来对焊缝质量予以分级, 把焊缝质量区分成B、C、D这三个等级, 它是适用于熔化焊焊接接头的。
AWS D1.1, 也就是被称作美国钢结构焊接规范的东西, 它对钢结构焊接这方面, 针对材料、工艺以及质量检验等等一系列的要求都做出了规定, 并且在北美地区有着广泛的应用情况。
GB/T 12467, 这是中国焊接质量要求系列标准, 它针对焊接质量要求作出了详细规定, 其中涵盖了质量等级划分方面, 也包括检验方法方面, 还涉及验收准则等方面。
七、焊接安全与防护
主要危险源
电弧辐射包含紫外线、红外线以及可见光, 当中紫外线对于人体危害较为严重, 能够引发电光性眼炎、皮肤灼伤等情况。
设备漏电, 操作不适宜, 于潮湿环境下操作, 这些情况可能致使触电事故, 此即电击, 通过焊接设备引发。
烟尘, 是一些在焊接的时候产生的, 属于那个金属氧化物之类的烟尘, 要是长时间来吸入的话, 会对呼吸系统造成损害, 会引发尘肺病等职业病。
高温飞溅：焊接时高温金属液滴飞溅，可能烫伤皮肤。
有害气体包含臭氧、一氧化碳、氮氧化物这些, 其中臭氧具备强氧化性, 会对呼吸道产生刺激, 一氧化碳没有颜色也没有气味, 容易致使中毒, 氮氧化物对呼吸道有着刺激以及腐蚀的作用。
防护措施
个人防护装备包括, 那个由防火、隔热、耐磨材料制成的, 用于防止高温飞溅和辐射伤害的防护服, 要穿戴它；具备隔热、绝缘、耐磨性能的焊接手套；面罩呢, 除了自动变光面罩外, 还有用于保护面部和眼睛的手持式面罩；能够过滤焊接烟尘的防尘口罩。
确保焊接场地具备良好通风条件的通风措施为, 若自然通风不够充足时设置机械通风设备或者排烟装置, 以此及时将有害气体以及烟尘排出。
急救知识
触电急救时, 要马上切断电源, 要是触电者呼吸、心跳停止了, 需在现场开展心肺复苏术也就是CPR, 这包含胸外按压以及人工呼吸, 按压频率起码100次每分钟, 按压深度起码5厘米, 按压跟呼吸的比例是30比2, 并且要及时拨打急救通话。
把灼伤进行处理, 针对于轻微的那种灼伤, 马上用数量众多的冷水去冲洗受伤的位置, 得冲洗15到30分钟这样, 从而降低皮肤的温度, 减轻疼痛以及损伤；而要是严重的灼伤, 应当避免自己去处理, 用干净的纱布或者毛巾覆盖住伤口, 要尽快送去医院进行治疗。
用于应对烟尘吸入情况的应急办法是, 倘若吸入了数量可观的烟尘从而感觉到身体不适, 那就应当即刻转移到通风状况良好的开阔空旷之地, 去呼吸沁新的空气, 要是症状表现得较为严重, 那就需要及时去往医疗机构就诊。
八、金属材料焊接性
碳钢焊接
一种被称作低碳钢的钢材, 其含碳量是低于百分之零点二五的, 具备良好的焊接性, 通常情况下是不需要采取特殊工艺措施的, 然而在实际操作中要选用合适的焊条或者焊丝才行。
含碳量处于0.25%至0.6%的中碳钢, 在进行焊接时容易产生淬硬组织与冷裂纹, 需要预热, 预热温度为150到250℃, 应当选用低氢型焊条, 还要控制焊接热输入。
存在这样一种钢, 它被称作高碳钢, 其含碳量是大于百分之零点六的, 这种钢的焊接性是比较差的, 在进行焊接之前, 务必要将其预热到二百五十到三百五十摄氏度以上, 焊接时要采用低氢型焊条, 焊接完成之后, 还需要进行缓冷以及热处理, 以此来消除应力同时改善组织。
不锈钢焊接
对于奥氏体不锈钢而言，晶间腐蚀是其在焊接之时的主要问题, 在石油化工设备进行焊接时, 为了防止出现晶间腐蚀, 常常选用含有钛（像是A132）或者铌（比如A137）等稳定化元素的焊条, 或者超低碳焊条（例如A002）, 采用小电流且实现快速焊, 运用短弧焊, 以此减少焊缝在敏化温度区间（处于450 – 850℃）的停留时间, 进而降低晶间腐蚀倾向。
铁素体不锈钢, 焊接的时候容易出现脆化现象, 其中涵盖了475℃脆化以及σ相脆化这样的情况。在焊接管道之际, 为了防止脆化, 焊前预热温度要控制在100 – 300℃, 采用小热输入焊接工艺, 要避免在475℃附近长时间停留, 接完后可以进行快速冷却, 必要的时候进行退火处理, 以此恢复韧性。
双相不锈钢, 焊接的时候, 要严格控制热输入。在海洋工程结构焊接当中, 需采用合适的焊接方法, 像是TIG、MIG, 还要选择合适的焊接参数, 要把热输入控制在一定范围之内, 以此来保证焊缝以及热影响区的奥氏体和铁素体比例, 避免因为热输入不合适致使相比例失调, 进而影响焊接接头的耐蚀性以及力学性能。
铝合金焊接
铝合金的表面存在着一层特别致密的氧化薄。膜这层氧化膜的成分为Al₂O₃, 它的熔点是非常高的, 高达2050℃, 因而会对焊接熔合产生阻碍的作用。并且铝合金具有较强的导热性, 其在焊接的时候热量散失速度很快, 容易致使焊接出现变形的情况。在航空航天这个领域里面的铝合金结构件焊接过程当中, 常常会采用TIG焊又或者是MIG焊。焊前用机械方式像刮削那样, 或者用化学方式像碱洗那般, 要完全清理焊件表面的氧化膜, 焊接时, 合理挑选焊接电流、电压以及焊接速度, 采用适宜的工装夹具刚性固定焊件, 或者采用反变形法、随焊激冷等举措控制变形, 对于厚板焊接, 能够采用多层多道焊, 控制层间温度。
异种金属焊接

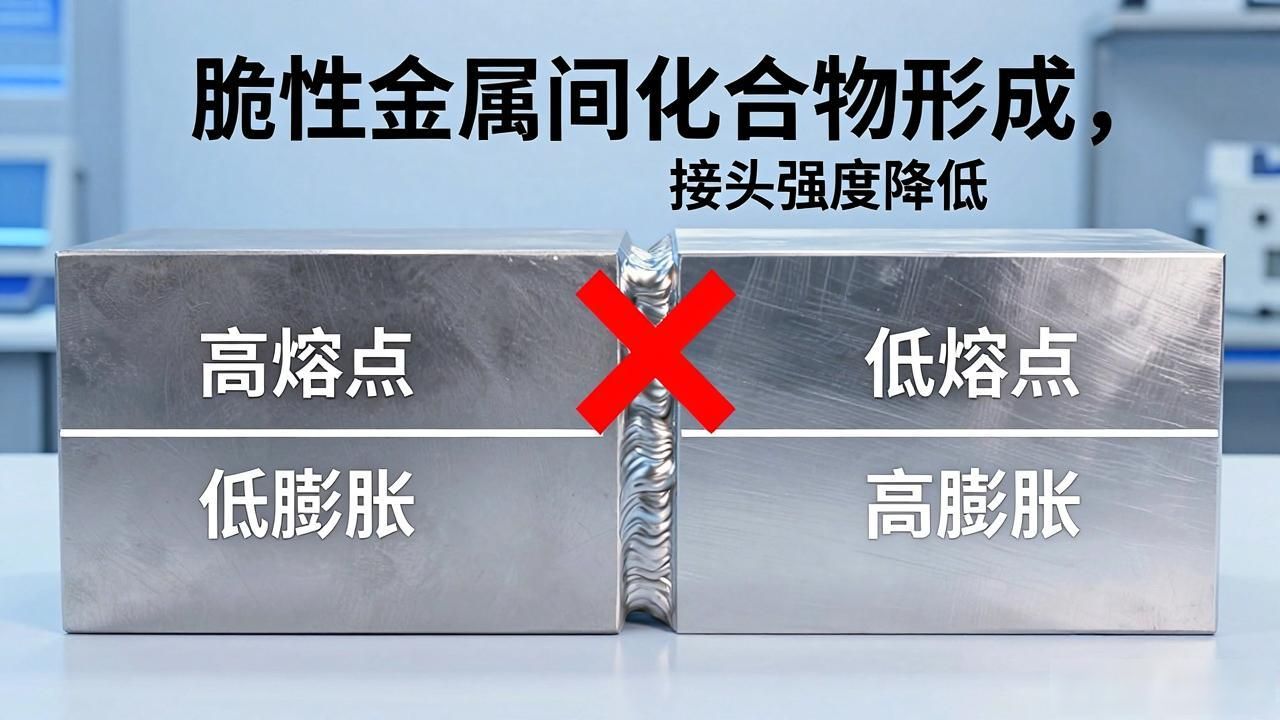

对于钢与铝的焊接, 以其为例来说, 鉴于钢跟铝的物理性能, 像是熔点以及热膨胀系数, 还有化学性能存在着巨大差异情况, 要是直接进行焊接, 那么就会在接头的地方形成脆性的金属间化合物, 如此一来便会令接头强度降低。在汽车发动机有关的一些零部件制造过程当中, 会采用过渡层焊接工艺, 比如说在钢的表面先镀上一层锌、铜此类金属当作过渡层, 之后再与铝开展焊接；又或者采用特殊的钎焊工艺, 挑选适宜的钎料以及钎焊温度, 借助钎料在母材之间的扩散以及溶解, 从而形成良好的接头连接, 以此减少金属间化合物的产生, 进而提高接头质量。
九、焊接符号与图纸
焊接符号
用于表示焊缝横截面形状的基本符号中, 比如角焊缝是以等边三角形来表示的, 对接焊缝是用直线表示的, V形坡口对接焊缝则是用带有斜边的直线表示, 它能够直观地将焊缝的基本形式反映出来。
– 补充符号, 它是用以补充说明焊缝的某些特征的, 现场焊符号呈现为一个涂黑的小旗, 这意味着该焊缝需要在现场来进行施焊, 周围焊符号是一个圆圈, 其表示焊缝是环绕着焊件周围去进行焊接的。
存在尺寸标注, 其含有这样之类焊缝长度, 还有宽度, 以及厚度, 另外有坡口角度, 还有钝边尺寸等等, 举个例子来讲, 如果对其角焊缝进行标注, 那么要注明焊脚尺寸, 要是对接焊缝的话, 就要标注坡口深度, 以及间隙等尺寸, 以此为焊接工作进行顺利展开所落实以及推进所需施工作业提供精准的数据依据。
图纸识读
要从图纸那儿识别出V型、U型、X型之类的坡口形式, 依据焊件的厚度, 还有焊接的方法以及工艺要求来确定坡口尺寸, 像是V型坡口的角度、钝边大小、装配间隙等, 以此保证焊接的时候能够充分溶合, 进而获得优良的焊缝质量。
焊缝位置方面, 要明确平焊位置, 立焊位置, 横焊位置, 仰焊位置。不同位置的焊接难度不一样, 工艺要求也不同, 平焊操作相对来讲容易些, 焊接质量容易得到保证。立焊需要控制熔池形状以及尺寸, 还要防止液态金属下淌。横焊同样需控制熔池形状跟尺寸, 防止液态金属下淌。仰焊难度是最大的, 对焊工技术以及操作要求很高, 图纸标注能够帮助焊工选择合适的焊接工艺以及操作方法。
工艺需要遵循一定要求, 像焊后热处理的要求, 图纸上面会标明是不是要进行退火处理, 或者正火处理, 又或者回火处理, 还有调质等处理, 并且会给出处理的温度以及时间, 还有冷却方式之类的参数, 借由焊后热处理来改良焊接接头的组织跟性能, 进而消除残余应力。
十、焊接技术发展趋势
自动化与智能化
汽车制造行业里, 机器人焊接被广泛运用, 机器人依托预设程序, 能精准完成焊接操作, 确保焊接质量稳定且一致, 提升生产效率, 降低人工成本, 减轻劳动强度, 并且可在恶劣环境中工作。
视觉传感, 可借助视觉传感器, 实时去获取焊接过程里的图像信息, 像焊缝位置、形状、熔池状态等, 之后反馈给控制系统, 以此来实现对焊接过程的实时监测以及调整, 进而提高焊接质量的可靠性与适应性, 比如在复杂结构件的焊接当中, 能够自动跟踪焊缝, 从而确保焊接精度。
采用自适应控制, 依据焊接进程里的实时参数, 像电流、电压、焊接速度这些, 以及焊件所出现的变化, 诸如材料厚度波动、装配误差这类, 自动去调整焊接工艺参数, 以此确保焊接质量不会受到外界因素的干扰, 达成智能化焊接生产。
新材料焊接
对用于建筑、桥梁等行业的高强钢, 由于这些行业提出了结构轻量化以及高强度方面提高的要求, 高强钢的应用范围也就越来越广泛。而研发适配高强钢的焊接材料与工艺, 把控焊接热影响区的组织与性能, 避免裂纹产生, 并提升接头的强度和韧性, 这是研究的重点所在。
耐热耐蚀的镍基合金, 常用于航空航天、石油化工等领域, 因具备耐高温、耐腐蚀等良好特性。开展对镍基合金焊接冶金过程的研究, 处理焊接时热裂纹、气孔等瑕疵, 研发专用焊接设备与工艺, 以契合特殊工况下的使用需求。
复合材料, 像碳纤维增强复合材料这种, 于航空航天领域的应用正渐渐增多。要去研究复合材料跟金属或者其他材料的连接技术, 还要开发适配复合材料的焊接方法以及工艺, 解决界面结合强度以及可靠性问题, 以此拓展复合材料的应用范围。
绿色焊接
新型焊接材料为低烟尘、低毒的, 其开发是为减少焊接时烟尘与有害气体产生量, 进而改善工作环境, 保护焊工健康, 像采用环保型药皮包覆配方的焊条能降低烟尘里有害物质含量 , 这便是低烟尘焊材。
开展节能设备相关工作, 致力于研发高效节能的焊接电源以及此类设备, 在这些设备当中, 像逆变式焊接电源, 它与传统电源相比较而言, 具备着更高的电能转换效率, 能够减少能源消耗, 进而降低生产成本, 最终符合可持续发展要求。
– 环保工艺: 冷金属过渡, 也就是CMT工艺, 它属于一种新型焊接工艺, 其具备这样的特点, 在焊接期间能够达成无飞溅状况, 有着低热量输入特性, 可把对焊件的热影响予以减少, 能降低变形以及缺陷产生的概率, 与此同时还可以减轻能源消耗, 减少焊接烟尘的排放, 总体而言它是一种绿色环保的焊接工艺, 在薄板焊接, 且是对焊接质量有着高要求的场合, 有着相当广阔的应用前景。
推荐学习资源
– 书籍：
《焊接冶金学》: 对焊接过程里的冶金反应, 进行深度剖析, 对组织转变, 予以深度剖析, 对性能变化, 加以深入分析, 以此为理解焊接质量管控, 提供理论根基。
《焊接方法与设备》, 它全面地介绍了各种各样的焊接工艺方法, 还涉及工艺参数的选择，以及焊接设备的原理、结构与应用, 其实用性是很强的。
《ASME锅炉与压力容器规范》, 它属于那种在锅炉与压力容器设计方面, 以及制造方面, 还有检验等诸多方面的权威标准, 对于那些从事和此相关领域焊接工作的人员来讲, 有着至关重要不可忽视的指导意义。
– 标准：
美国焊接学会标准, 这一标准在国际上有着极广泛的影响力, 它囊括了焊接材料方面的标准, 还有工艺方面的标准, 另外也包含了质量控制等诸多方面的标准, 它为焊接行业供给技术规范。
国际标准化组织所制定的标准, 属于全球当中通用的标准体系那一类。此标准处在焊接质量分级这个范畴, 以及检测方法等方面的标准, 对国际间的焊接技术交流, 还有合作起到了促进作用。
GB（中国国标）, 是我国焊接领域范畴内的国家标准, 它依照国内现实状况并且结合行业需求而制定, 对于规范国内焊接行业的发展发挥出重要的作用。
经历实践, 参与焊工技能培训从而考取 AWS 焊工资格证, 后又考取 ISO 9606 焊工资格证, 靠系统培训再加以实际操作, 明白各种焊接方法再者掌握技能, 熟知焊接质量控制流程, 最终获得权威资格认证, 进而去提升在焊接领域的就业竞争力以及专业水平。
具备上述知识乃是焊接专业的根本基础, 与此同时, 要将实际操作经验予以结合, 还要持续学习新的技术, 持续不断地提高自身的焊接技术水准以及综合能力, 从而去顺应焊接行业持续发展的需要。
