焊接符号大全

焊接符号大全

符号中的信息和单元

问题1：焊接符号能够提供什么信息？

答: 焊接符号可提供这些方面信息, 接头类型, 焊缝坡口形状, 焊缝类型, 焊接方法, 规程或程序，焊缝位置, 质量要求, 焊缝次序, 焊缝尺寸, 最终的焊缝轮廓, 工艺要求等。

问题2：焊接符号由哪些单元组成？

答: 一个焊接符号所涵盖的单元有这些, 参考线, 箭头, 基本焊接符号, 尺寸以及其他数据, 补充符号, 完成 符号, 尾缀, 规程, 焊接方法或者其他。

参考线和箭头

问题3：参考线是什么？

答: 参考线是构成焊接符号基础, 它由水平位置划线组成, 参考线得画在靠近要表示焊接接头符号旁边, 每一个焊接符号单元得按符号标准放置在参考线周围适当位置处, 水平参考线及焊接符号单元的位置如图1所示。

问题4：焊接符号中各单元的标准位置是如何安排的？

答案: 呈现于图1的，乃是一条参考线, 围绕此参考线周边, 能够将一些别的单元标记予以放置。关于各种定位焊缝的部分信息, 通过典型焊接符号得以显示, 其涵盖的具体内容如下。

①尾缀T专门被用于特殊的焊缝, 比如说遇到焊接方法出现改变、焊条发生改变等情况, 在图纸上面会针对这些情形有详细的参考说明。要是针对某些情况没有参考意义或者不需要进行规范的话, 尾缀能够被省略。

②参考线上存在S记号, 该记号取决于焊缝类型, 比如有坡口焊缝的熔深, 填角焊缝的尺寸属于此, 塞焊或开槽焊缝的尺寸也在此列, 点焊或凸焊焊缝的剪切强度同样如此, 这个记号一般处于焊缝符号的左边。

③记号E在这儿表示一个开坡口焊缝的有效尺寸, 此亦叫做焊缝尺寸或者焊脚高。有效尺寸其尺度标于圆括号内, 不管箭头指向何处, 这个尺寸以及坡口始终处在参考线上焊缝符号的左侧。

④R, 在这儿代表的, 是形成所需形状的焊缝数之间的那个空间, 对于对接接头而言, 是敞开的根部，要是属于塞焊或者开槽焊缝, 那么R这里表示的是填充深度, 此记号处于焊缝符号的中间位置。

⑤A于此处所代表的是对接接头的坡口角度, 也就是倾斜角, 并且它还涵盖了塞焊焊缝的沉入角度。

⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状。

⑦F于此处所表达的乃是获取所需焊缝外形的途径, 焊缝外形能够借由以下方式予以获取, 包括打磨（G）, 机械加工（M）, 铲削（C）, 锤击（H）, 滚轧（R）或者是其他（U）。

数字8所对应的 “L”, 在这儿代表的是焊缝长度, 此长度的标示, 一直处在位于焊缝符号右侧的地方, 不管箭头置身于什么位置, 这个放置点统统都不会发生改变, 始终保持原样。

⑨P在这里表示当焊接中断时焊缝的中心线与中心线的间距。

⑩, （N）, 在这儿, 代表着, 点焊、或者缝焊、又或者栓焊、再或者塞焊、还或者开槽焊、亦或者凸焊焊缝, 所需要求的数量。

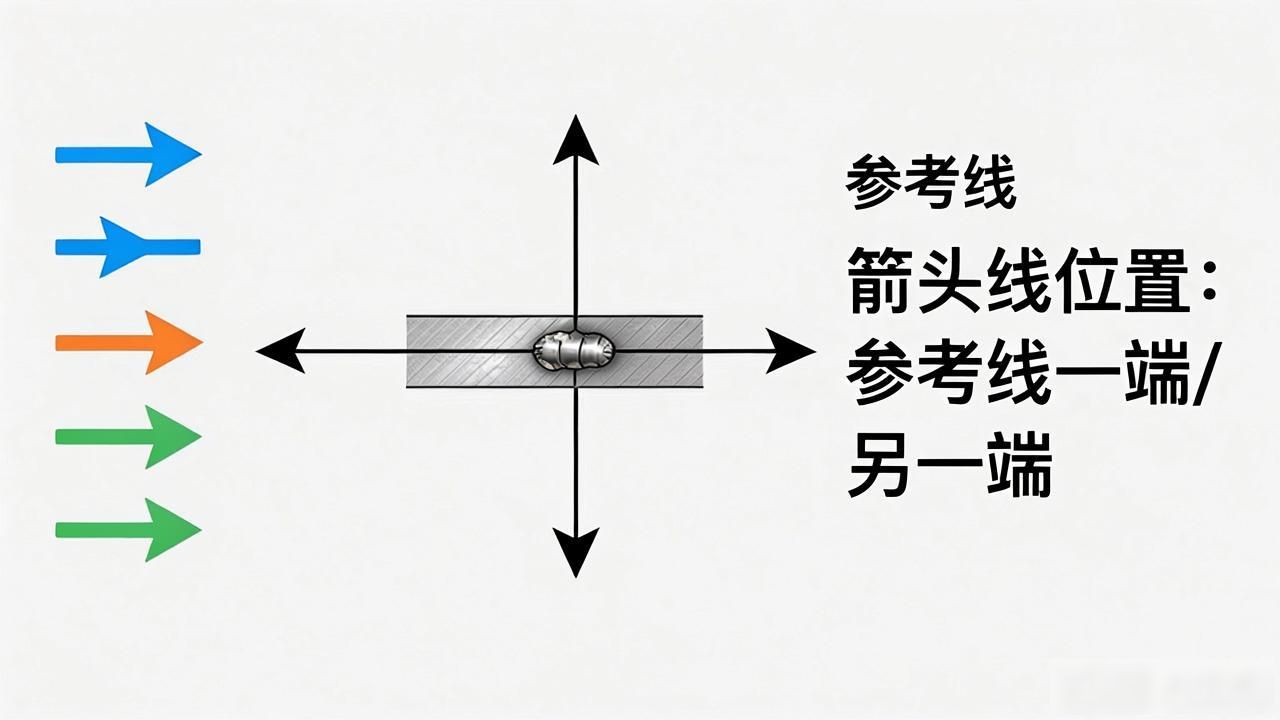

问题5：箭头一般放置在哪里？

答: 箭头线处在参考线的一端或者另一端, 在焊接接头的箭头线那一侧存在一个箭头, 此箭头能够指向任意方向, 诸如向上、向下, 或者向前、向后。一个焊接符号甚至能够拥有多个箭头。

问题6：箭头符号告诉人们些什么信息？

答, 与箭头有关的符号, 放置在参考线各接头一边的上方, 或者下方。参考线术语里的“箭头侧”, 指箭头对准焊缝接头的那一侧。处在参考线箭头侧的符号, 指接头的箭头那一方向。处于参考线另一侧的符号, 指接头的另一方向。当从图纸底部看时, 箭头侧始终更接近观看者。箭头侧和另一侧的示例见图2。

基本符号

问题7：什么是基本的焊接符号？

答：基本的焊接符号如图3所示。

问题8: 已对箭头侧以及另一侧做了定义, 然而, 要如何将焊接符号放置于参考线上呢。

答；跟焊缝箭头那一侧以及另一侧相关的, 参考线上、下的焊接符号的位置, 呈现如图4所展示的样子。

需值得留意的是, 要是被焊的接头仅仅焊接一面, 那么这种类型的接头仅仅只需一个焊接符号就行, 该焊接符号放置在与接头施焊那一侧相对应的那个参考线的一侧。

问题11：卷边焊缝符号如何使用？

答: 如同其他焊接符号那般, 卷边焊缝符号极具用处。某一例子呈现出箭头侧的卷边焊缝符号, 其情形如图7所示。

组合焊缝符号

问题14：什么是组合焊缝符号？

答: 一个焊接接头有时常常需要在类型上超出一种范畴的焊缝, 在工程结构制造这个领域当中, 带有坡口的那种焊缝常常会跟另外一种类型的焊缝比如说角焊缝焊接成为一体, 当这样的情况出现之际, 人们能够看到参考线两边都呈现出焊缝符号的状况, 就如同图9所展示的那样。

问题15：为什么使用多组参考线？如何看懂这些参考线？

答: 多组参考线将焊接操作的次序给表示了出来。第一次焊接操作跟箭头一块儿显示在了多组参考线上, 在下一道线上开展操作之前, 前一次的操作务必要完结。远离箭头的每条线都给出了每次连续操作的信息, 这些操作还涵盖了一些尾缀里不包含的焊接补充信息, 像检测方法之类的。多组参考线的例子在图10中有所展示。

补充符号

问题16：什么是补充符号？

答: 补充符号关乎焊缝的某些关键信息, 此信息是同另外的焊接符号组合汇总一处的, 具体情形可见图11。

问题18：现场焊接符号如何表示？

回答, 现场焊接符号乃是箭头跟参考线相交汇之处的一面小旗。此面小旗蕴含之意为该条焊缝得要在现场予以焊接, 并非于车间里事先焊接妥当。呈现现场焊接的好些焊缝符号如同图13所展示的那般。

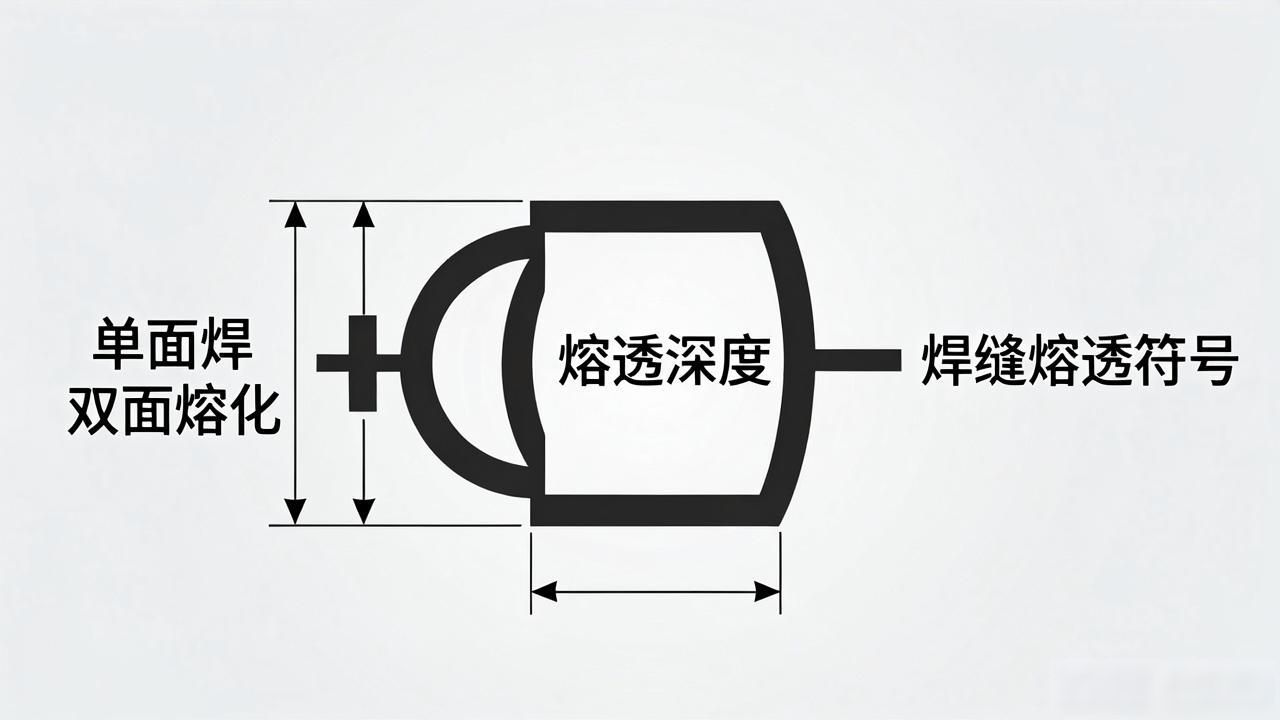

问题19：焊接符号怎样表示出焊缝熔透程度？

答: 熔透程度由焊接符号表示, 它是一个记号, 记号为背面涂黑, 且在参考线一边呈半月形。焊缝熔透符号用以表示接头一面焊接时另一面的熔化状态, 此补充符号还包含一项内容, 即具有基于熔化量要求的尺寸, 该尺寸处于符号的左边。焊缝熔透符号的例子呈现于图14所示之处。

问题21：间隔符号表示什么含义？

答案是, 存在于参考线上方之地的间隔模样的符号, 呈现为一个方框形状, 此符号所表示的乃是于接头内部所放置的材料, 将其称作间隔之物或者插片。如同背面衬垫材料符号是以同样特别的规矩做出标记一样, 间隔符号的那些特殊规定是被标注于尾缀当中的, 由此状况可以去查看图16。

问题22：材料插入符号表示什么含义？

答: 材料插入符号, 是一个位于参考线上的矩形符号, 它表示的是在焊接接头处插入的填充材料带或环, 插片或环在焊接里会完全熔化, 进而与接头成为整体, 可熔插片通常采用钨极氩弧焊来进行焊接, 这个符号按规定要放置在带坡口焊缝符号相反的那一边, 美国焊接学会, 也就是 AWS 规定把可熔插片分类符号放置在焊接符号的尾缀当中, 可熔焊接插片符号的例子如图 17 所示。

问题23：焊缝外形符号表示什么含义？

为, 形状要求于焊缝表面之体现, 乃外形符号也。焊缝外形方面, 有着平滑的状况, 存在上凸的现象, 呈现下凹的情形。于外形符号之上, 所用字母之意, 是整修焊缝的技法。

C、铲削；G打磨；H锤击；M机械加工；R滚轧。

实际焊缝外形要求的相应符号见图18。

问题24：打底焊道与封底焊道之间有什么差别？

答: 打底焊道, 是于厚板单面坡口对接焊之际, 为防止角变形, 或者为防止自动焊时出现烧穿现象, 而率先在接头背面坡口根部开展的一道焊接操作。封底焊道, 是在单面坡口对接焊行程里, 先将正面坡口焊缝焊毕, 于背面把焊根清理干净之后, 进而开展的一道焊接作业, 其目的在于确保焊缝根部实现完全熔合。

问题25：打底焊和封底焊都采用了什么符号？

答, 这两种焊道运用了相同符号, 不过焊接次序于焊接符号尾缀里有规定, 或者采用组合参考线。打底焊道符号通常标在离箭头较远的第一条线上, 第二条线上为焊缝坡口符号。打底焊道符号始终标在焊缝坡口符号的另一侧。封底焊道符号处在离开箭头的第二条线上, 随后是焊缝坡口符号。封底和打底焊道的符号如 图 19 所示。

角焊缝尺寸

问题26：什么因素决定了角焊缝的尺寸？

答：角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定，见图20。

问题27：角焊缝的尺寸在焊缝符号上是如何标注的？

答: 角焊缝尺寸是用焊脚高来表示的, 焊脚高尺寸被标注在角焊缝符号的旁边, 就如同图21所展示的那样。

问题28：角焊缝的长度如何确定？

答: 角焊缝是这样一种焊缝, 它是从一端延续到另一端且连续的, 不过, 前提是不存在尺寸方面的限制。要是焊缝并非要求必须连续, 那么, 就在角焊缝符号的右边去标注一个数码, 这个数码能够给操作者起到提示作用, 提示所涉及焊缝的长度, 就如同图22所呈现出来的那样。

塞焊和开槽焊缝

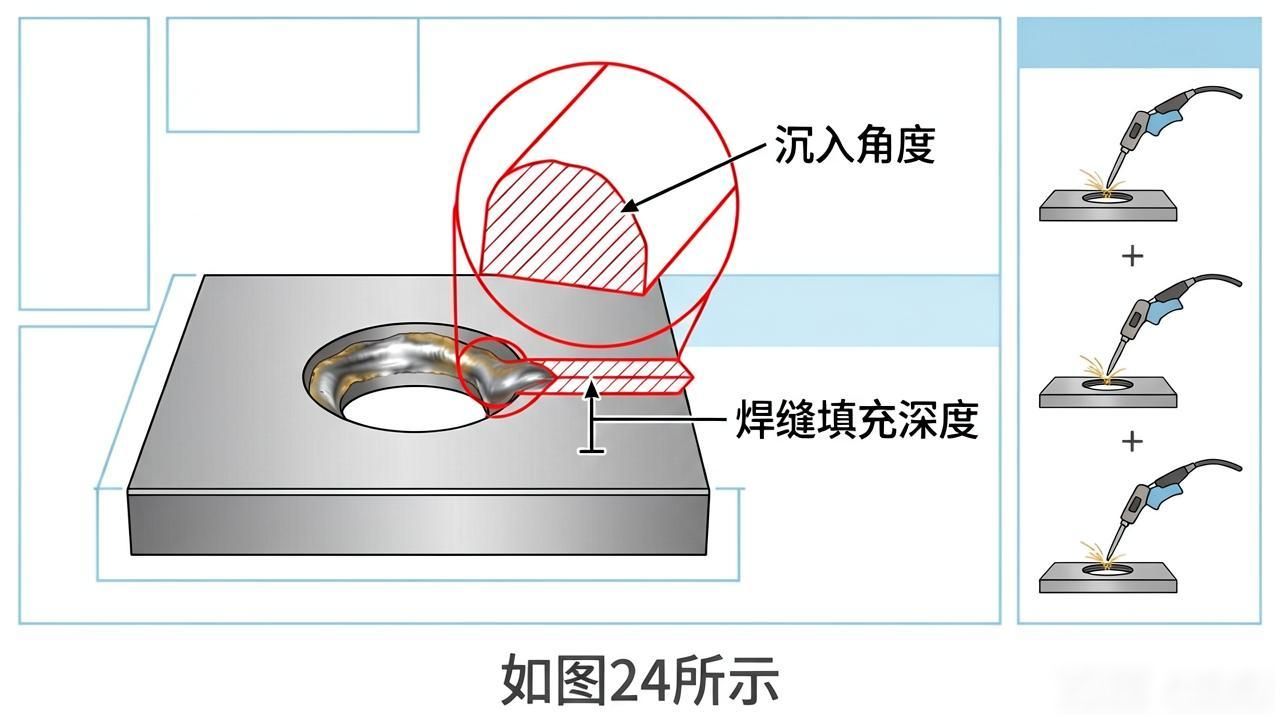

问题29：塞焊焊缝的焊接符号是如何规定的？

答: 对于塞焊焊缝尺寸, 其规定主要涵盖沉入角度, 以及焊缝填充深度, 情形是如图24所示这样的。

问题30：开槽焊缝的尺寸如何标注？

作答如下, 用于测量开槽焊缝尺寸的依据乃是开槽的宽度, 此长条槽所开设的位置是在被焊工件的接合面上, 焊接符号之上标注有开槽的长度, 其位置通常处于焊缝符号的右边。

问题31：在塞焊焊缝或开槽焊缝的底部能施焊上一层焊道吗？

答: 能够于塞焊焊缝的底部进行施焊, 形成一层焊道, 或者在开槽焊缝的底部开展施焊, 形成一层焊道, 然而, 这道焊缝事实上乃是处于塞焊当中的角焊缝, 又或者是处于开槽焊缝当中的角焊缝, 其并不能被称作塞焊焊缝, 也不能被叫做开槽焊缝。像这样在这种情形下所形成的焊缝以及对应的符号, 呈现的状态如图25所示。

表面焊道

问题32：什么是表面焊道？

答: 那些堆焊于工件表面, 用来改善抗磨损性、增添表面硬度或者具备耐蚀性的金属, 被称作表面焊道。采取填充金属来改善表面硬度或抗磨损性, 这种做法被叫做表面堆焊。推土机刃板、铲斗以及岩石破碎设备上, 经常会应用这种工艺。

问题33：表面焊道的尺寸和焊接符号怎样表示？

答案是, 堆焊焊道的尺寸, 是从工件的表面开始, 一直到焊道面的距离, 而这个距离也就是堆焊材料的高度。堆焊焊道的尺寸以及对应的符号, 在图26当中有所展示。

问题20：背面垫板符号表示什么含义？

答: 矩形垫板符号指的是, 衬垫材料被放置于带坡口焊缝的背面, 此符号和塞焊缝符号类似, 只不过放置在带坡口焊缝符号相反的一边。另外要注意, 字母R能放置在符号里面, 这显示焊接后衬垫材料要被去除。背面符号规定的衬垫材料, 既可以和母材一样, 也能够是铜、陶瓷、玻璃带、焊剂、气体或者其他材料。要求的衬垫材料类型, 需在尾缀中标明。背面垫板材料符号的例子, 如图15所示。

问题17：划有圆圈的符号含义是什么？

答: 那个划有圆圈的符号, 处于连接参考线与箭头周围的一个圆圈当中。此符号意味着某接头周围存在连续的焊缝, 即便焊接方向或许会出现变化。划有圆圈的焊缝以及符号的例子, 像图12展现的那样。

问题13：一个完整的焊缝符号需要哪些最小的单元？

答：①参考线+箭头+基本焊接符号。

②参考线+箭头+尾缀。

二者任选其一。

问题12：箭头打折表示什么含意

答: 箭头出现打折这种情况, 意味着焊接接头两侧之中, 仅有一边是必须要开坡口的。而箭头所指向的那种材料, 乃是操作者在施焊之前, 应当去开坡口的那一边, 情况就如在图8当中所展示的那样。

问题10：船形位置的V形焊缝符号如何使用？

答：单面船形位置的V形焊缝及符号如图6所示。
