基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样之上, 可依照国家标准 -85的规定, 运用阿拉伯效字对应性地进行表示, 从而将其标注于指引线的尾部位置。常用焊接方法具备相关代号, 此代号如表格3 -9所呈现的情形那样。要是属于组合而成的焊接方法, 那么可以使用符号“/”予以分隔开来, 左侧部分所代表的是正面（或者说是盖面）的焊接方法, 右侧部分所代表的是背面（或者说是打底）的焊接方法。比如说, 对于V形焊缝而言, 先是采用钨极氢弧焊实施打底的操作, 随后运用手工电弧焊来进行盖面的作业, 这种情况则表示为141/111。
焊缝符号以及焊接方法代号标注的示例, 是见图3 – 21的, 该图明确表示的是V形坡口对接焊缝, 其背面是进行封底焊的, 正面焊缝表面呈现齐平状态, 焊接方法是打底焊的时候采用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
钢结构焊接符号是依照GB324一1988《焊缝代号》来进行绘制的, 钢结构通常归属于建筑学科, 它属于建筑行业。所以在用来标注钢结构焊接符号当中常常会伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、组成焊缝引出线的, 是由箭头以及两条基准线这件事儿。这两条基准线之中啊其中有一条是实线, 而另外的那一条呢则是虚线, 并且它们的线型全部都是细线这种情况。
2、虚线所代表的基准线, 能够被绘制于实线所代表基准线的上边缘位置, 当然, 也存在画在下方的情况, 基准线一般说来要和图样之上的标题栏保持平行的状态, 只有在特殊的状况之下, 才会与标题栏呈现出垂直的关系。
3、倘若焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线之处；要是焊缝处于接头并非箭头的那一侧, 那么基本符号会标注在基准线的虚线一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常并没有特别的要求, 然而, 当标注单边形焊缝的时候, 箭头线需要指向带有坡口的那一侧工件。
6、以粗实线表示的线段, 是与基准线进行相交, 或者相切的基本符号、补充符号, 另外还有与基准线处于重合状态的那种情况。
7、采用粗实线标示下来, 焊缝的基本符号是这样标注的, 辅助符号也是如此, 补充符号（尾部符号除外）同样不能例外, 尺寸数字原则上也得是粗实线, 而尾部符号则是细实线形式存在的, 其主要司职标注了众多与焊接工艺相关内容, 标注了方法等相关内容。
8、于同一图形之上, 当焊缝的形式、断面的尺寸以及辅助的要求全都相同之时, 能够只挑选一处标注焊缝的符号与尺寸, 并且加注“相同焊缝的符号”, 此相同焊缝符号乃是3/4圆弧, 绘制在引出线的转折之处。
当处于同一图形之上, 存在数种相同类型的焊缝之际, 能够把这些焊缝进行分类并予以编号, 将其标注于尾部符号的范围之内, 分类编号所采用的是A、B、C等等, 在处于同一类焊缝的情况中, 可以挑选其中一处去标注代号。

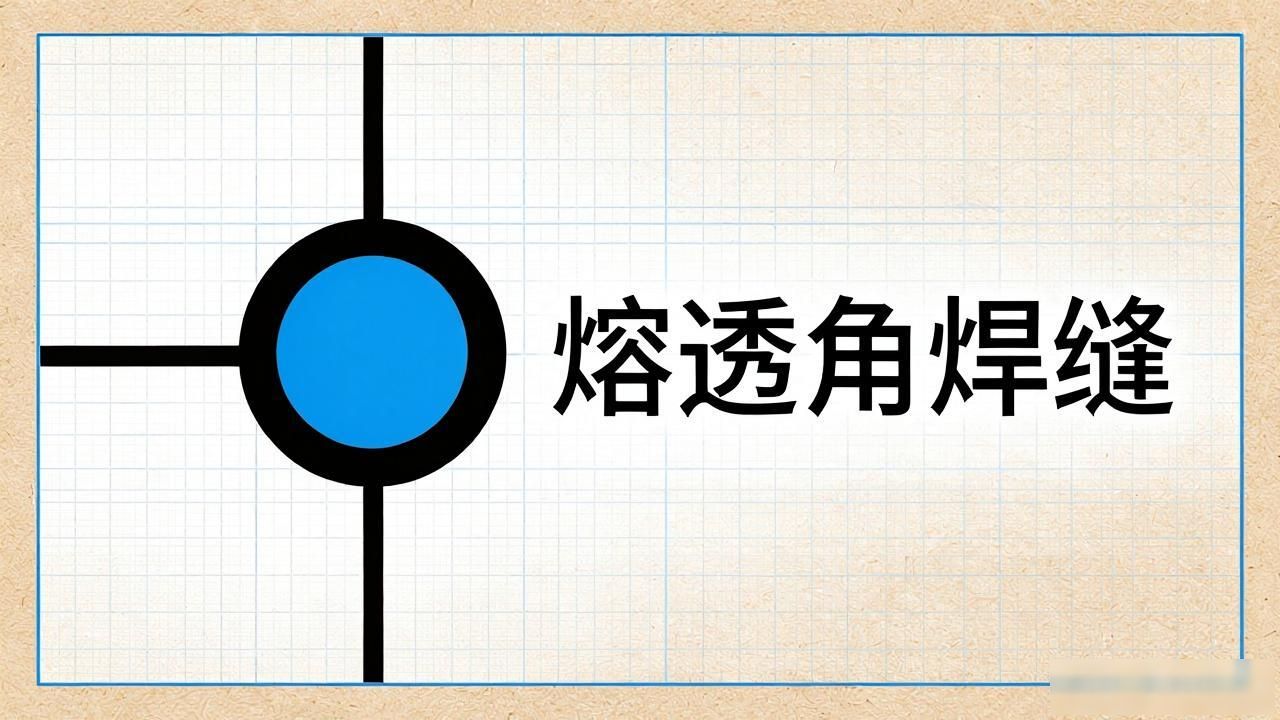

9、标注熔透角焊缝的符号, 应依照图1-38的方式来进行, 熔透角焊缝的符号是涂黑的圆圈, 要画于引出线的转折之处, 有此规定。
10、采, 用形里较长的角焊缝, 像焊接实腹钢梁的翼缘焊缝这般, 能够不使用引出线进行标注, 而是直接于角焊缝旁边标注焊缝尺寸值K。
11、在连接的总长度这种范围之内, 而仅仅只是局部局部的区段存在着焊缝的情况的时候, 按照图1 – 40去进行标注。其中K是角焊缝的焊脚尺寸。
12、当焊缝分布呈现出不规则的状况时, 在对焊缝符号进行标注的这个时候, 于焊缝的位置处, 加上中实线用来表示能够看见的焊缝, 又或者是加上栅线用来表示不能够看见的焊缝。
13、存在两个相互焊接的焊件, 若其为单面焊带双边不对称坡口焊缝这种情况, 那么引出线箭头会指向较大坡口的那个焊件。
14、围焊缝符号, 用于环绕工作件周围, 它是以圆圈来表示的, 此圆圈画在引出线的转折之处, 并且还要标注出其焊角尺寸K。
15、三个焊件相互焊接时, 其焊缝不可当作双面焊缝标注, 焊缝符号要分别标注, 尺寸也要分别标注, 三个以上焊件相互焊接时同样如此, 焊缝符号和尺寸都应另行分别标注。
16、在施工现场那儿进行焊接操作的焊件, 其上面的焊缝是需要标注“现场焊缝”这个符号的。现场焊缝符号呢, 是那种涂黑的三角形旗号形态, 并且要绘制在引出线折转那种地方的。
17、在相互进行焊接的两个焊件里头, 当仅有一个焊件带有坡口的时候, 像那种单面V形的情况, 引出线的箭头所指向的便正是带有坡口的该焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径

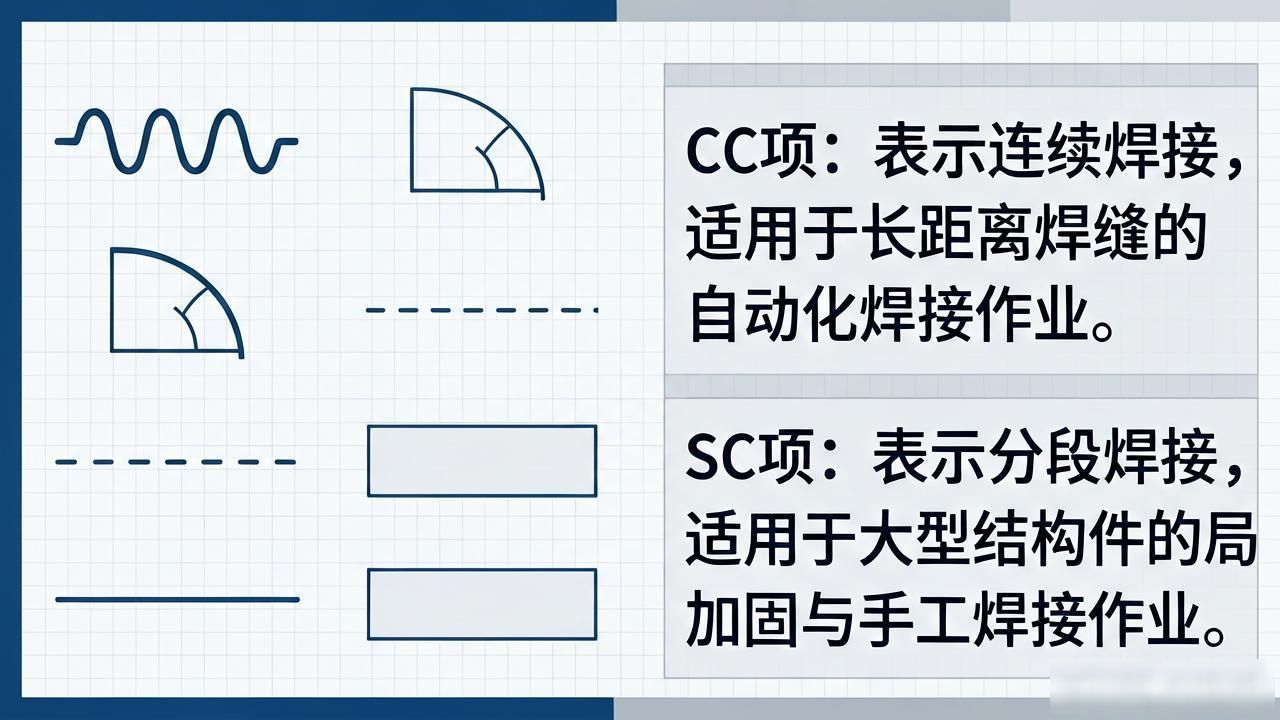

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
