基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样之上, 焊接方法能够依照国家标准 -85的规定, 通过阿拉伯数字予以表示, 且标注于指引线的尾部。常用焊接方法代号呈现于表3 – 9所示的情况。要是属于组合焊接方法, 能够用“/”进行分开, 左侧代表正面（亦或是盖面）的焊接方法, 右侧代表背面（亦或是打底）焊接方法。比如V形焊缝先是借助钨极氢弧焊进行打底操作, 随后使用手工电弧焊进行盖面操作, 那就表示为141/111。
带有焊缝符号以及焊接方法代号相关标注具体的示例需要要看图3-21, 这张图所呈现的是V形坡口对接焊缝, 其背面采用封底焊接方式, 正面呈现出焊缝表面齐平的状态, 其中打底焊运用的是手工钨极氮弧焊这种焊接方法, 而盖面焊以及封底焊所采用的是手工电弧焊这种焊接方法。
焊接方式代号

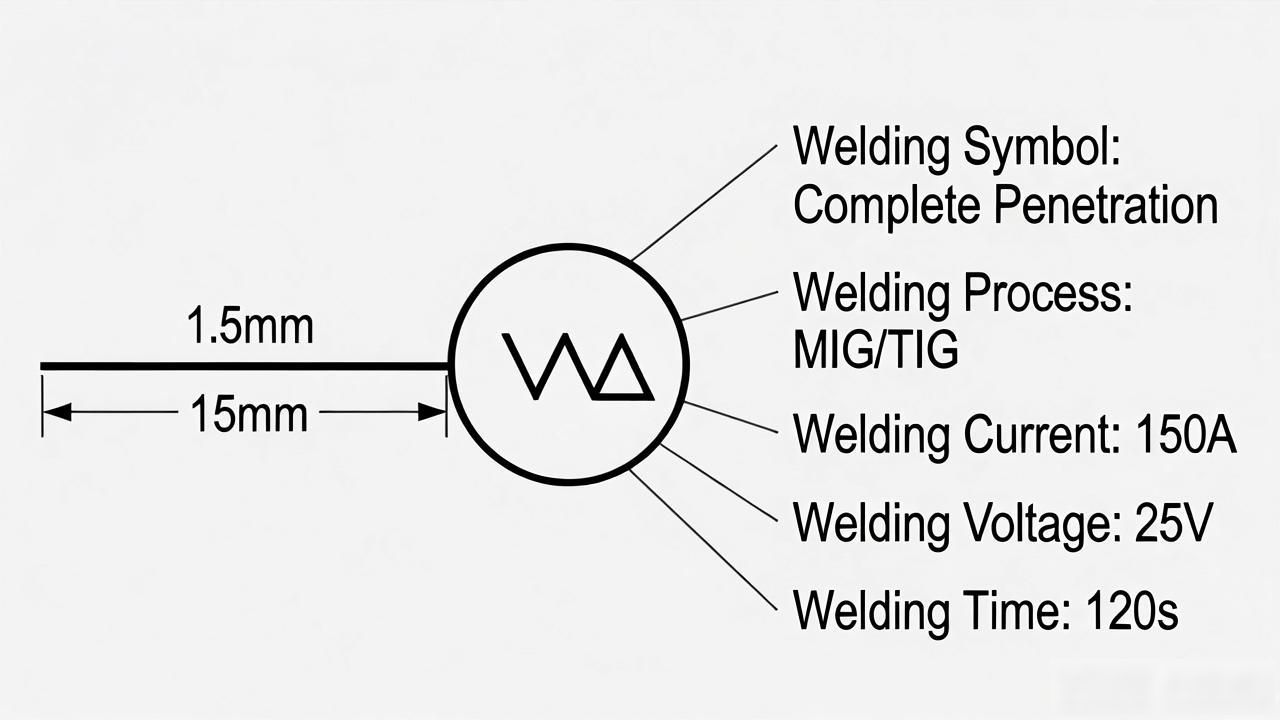

焊接符号表示方法

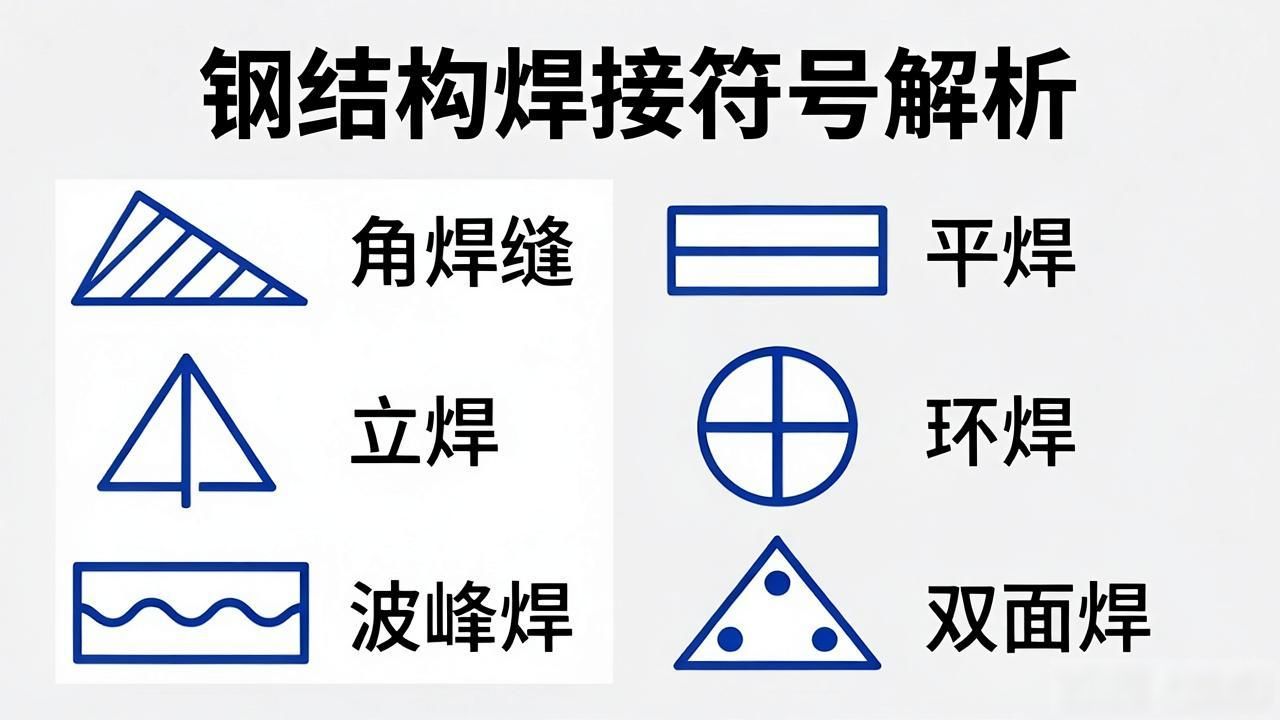

钢结构焊接符号含义大全
钢结构焊接标识依据GB324一1988《焊缝代号》绘制, 钢结构通常归属于建筑学科, 属于建筑行业, 所以在钢结构焊接标识的标注里常常伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头构成, 和两条基准线组成, 其中一条是实线, 另一条是虚线, 它们的线型都是细线。
2、在基准线方面, 其虚线存在以下两种情况, 既可以被绘制在基准线实线的上侧, 又能够绘制在基准线实线的下侧。并且, 基准线通常情况下应当和图样的标题栏保持平行, 只有在特殊条件出现时才会与标题栏形成垂直关系。
3、处在接头箭头侧的焊缝, 那基本符号会标注在基准线的实线侧, 处在接头非箭头侧的焊缝, 基本符号则标注在基准线的虚线侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常并没有特别的要求, 然而, 在对单边形焊缝进行标注的时候, 箭头线必须指向带有坡口的那一侧面的工件。
6、基本符号, 和补充符号, 它们于基准线相交, 或者相切, 那与基准线重合的线段, 是用粗实线来表示的。
7、除尾部符号外, 焊缝的基本符号、辅助符号以及补充符号, 全都规定为粗实线, 尺寸数字在原则上同样是粗实线, 尾部符号则是细实线, 尾部符号主要用于标注焊接工艺、方法等方面的内容。
8、于同一图形之上, 当焊缝形式相同, 且断面尺寸相同, 同时辅助要求也相同时, 能够只挑选一处去标注焊缝的符号以及尺寸, 并且还要加注“相同焊缝的符号”, 此相同焊缝符号乃是3/4圆弧模样，绘制于引出线的转折之处。
在同一个图形之上, 存在数种相同的焊缝情形时, 能够把焊缝进行分类编号, 将之标注于尾部符号的里面, 分类编号运用A、B、C等等, 在同一类的焊缝当中可挑选一处来标注代号。
9、用按图1-38那样的方式, 针对熔透角焊缝的符号进行标注, 熔透角焊缝的符号是涂黑的那种圆圈, 此圆圈画在引出线的转折处。
10、针对形中较长的角焊缝, 像是焊接实腹钢梁的翼缘焊缝这种情况, 是可以不采用引出线进行标注的, 而是能够直接在角焊缝的旁边标注焊缝尺寸值K的！
11、在连接的长度范围之内, 仅仅只是局部的一些区段存在焊缝的情况下, 依照图1-40进行标注, K是角焊缝的焊脚尺寸。
12、当焊缝分布呈现出不规则的状况时, 在对焊缝符号予以标注的同一时刻, 于焊缝的位置添加中实线以此来表明可见的焊缝, 又或者添加栅线用以表明不可见的焊缝。
13、两个相互焊接的焊件, 对于单面焊带双边不对称坡口焊缝这种情况, 引出线箭头所指向的是较大坡口的那个焊件喽。
14、表示围焊缝的符号, 是那种用于环绕工作件周围的, 它用圆圈来体现, 这圆圈画在了引出线的转折之处, 并且还要对其焊角尺寸K进行标注。
15、当存在三个或者超过三个的焊件彼此进行焊接时, 其焊缝不可以当作双面焊缝来标注, 焊缝符号以及尺寸应当各自进行标注。
16、对于在施工现场开展焊接工作的焊件, 其焊缝是需要标注“现场焊缝”这个符号的, 在引出线的转折之处, 现场焊缝符号呈现为涂黑的三角形旗号。
17、在相互焊接的两个焊件里面, 单单只有一个焊件带有坡口的情形下, 像单面V形这种, 引出线的箭头所指的方向是那个带坡口的焊件位置。
举例
欧美焊接符号举例
4.5——表示焊点直径

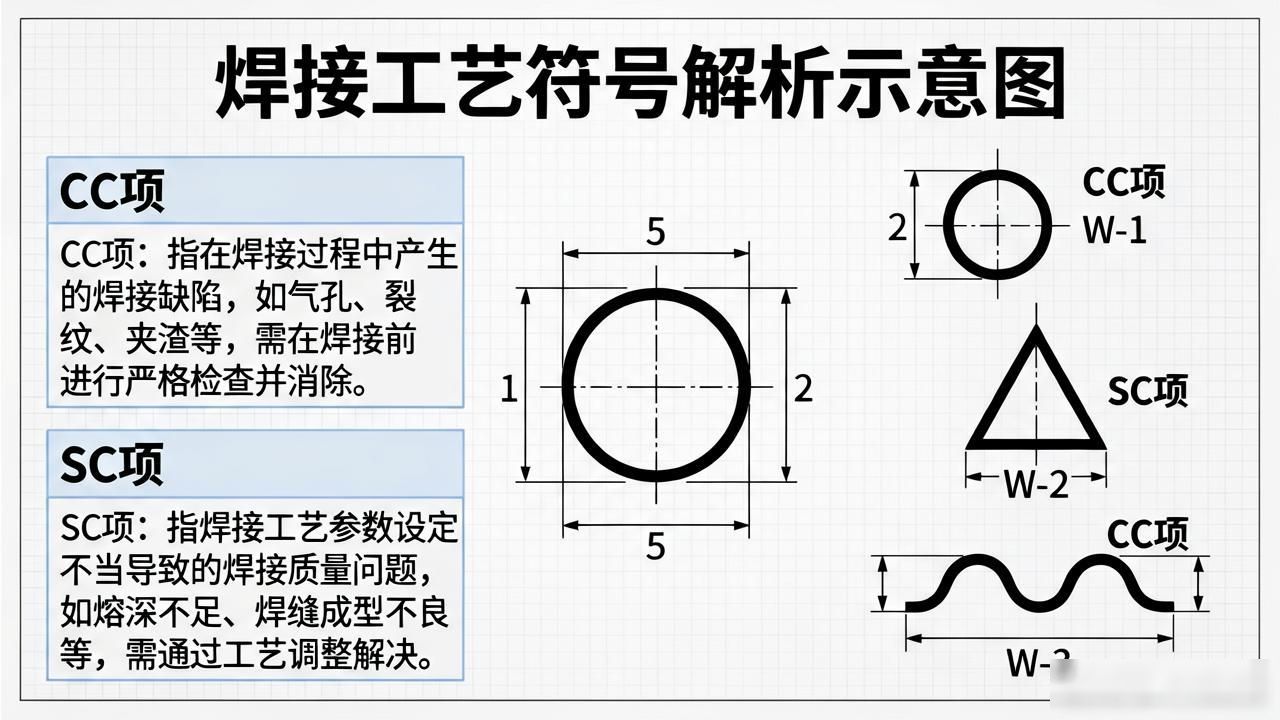

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
