基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法依照国家标准 -85的规定, 以阿拉伯数字予以表示, 标注于指引线的尾部。常用焊接方法代号呈现见表3 – 9所示。要是属于组合焊接方法, 能够用“/”加以分开, 左侧代表正面（或盖面）的焊接方法, 右侧代表背面（或打底）焊接方法。举例来说, V形焊缝先是采用钨极氢弧焊打底, 随后用手工电弧焊盖面, 那么表示为141/111。
其中, 焊缝符号以及焊接方法代号的标注示例, 可查看图3 – 21。此图所呈现的是, 具V形坡口式的对接焊缝, 其背面实施封底焊, 正面焊缝表面处于齐平状态, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 而盖面焊以及封底焊则运用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
对于钢结构焊接符号而言, 它也得依据GB324一1988《焊缝代号》去制图。钢结构通常是属于涉及建筑学科的领域, 是归属在建筑行业范畴内的。所以在对钢结构焊接符号进行标注的时候, 常常会伴随着建筑符号出现, 还会有型钢符号, 以及螺栓符号、铆钉符号等一同出现。

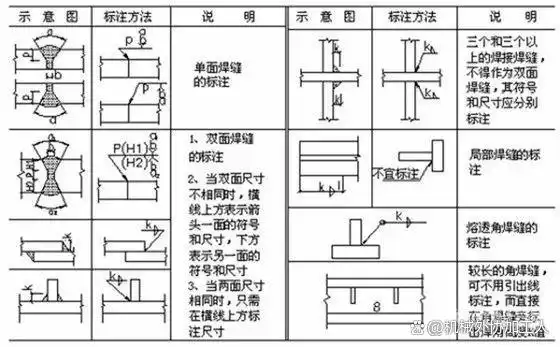

钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。具体来说, 其中一条呈现为实线, 而另一条则是虚线, 并且这两种线型都是细线。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线通常应当与图样的标题栏平行, 只是在特殊条件之下才会与标题栏垂直。
3、假如焊缝处于接头的那个箭头一侧的话, 那么基本符号会标注在基准线的实线那一侧；要是焊缝处于接头的并非箭头另一侧的话，那么基本符号会标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、在一般情况下, 箭头线与焊缝相对的位置并无特别的要求, 然而, 当标注单边形焊缝的时候, 箭头线需要指向那一侧带有坡口的工件。
6、相交或相切于基准线的基本符号、补充符号, 与基准线重合的线段, 以粗实线来表示。
7、焊缝的基本符号是粗实线, 辅助符号是粗实线, 补充符号（尾部符号除外）是粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、在同一个图形之上, 若焊缝的形式、断面的尺寸以及辅助的要求全都相同, 那么能够仅仅挑选一处去标注焊缝的符号以及尺寸, 并且还要加注“相同焊缝的符号”, 相同焊缝的符号是3/4圆弧, 画在引出线转折那个地方。
当处于同一图形之上时, 若存在数种相同的焊缝, 那就可以对焊缝进行分类编号, 并且标注在尾部符号之内, 分类编号会采用A、B、C等等, 在同一类焊缝当中能够选择一处来标注代号。
9、熔透角焊缝的符号, 其标注方式应按照图1-38的那种形式来进行, 熔透角焊缝的符号, 它是那种呈涂黑状态的圆圈, 并且画在引出线所出现转折的那个地方。
10、针对那种形状处于中间且比较长的此类角形焊缝用于焊接情况, 像焊接那种实际腹部已变成实心状的钢梁的羽翼边缘处的焊缝, 能够不依靠引出线来进行标注, 而是直接在角形焊缝所处位置一边标注焊缝尺寸所对应的数值K。
11、当处于连接长度范畴内、状况为仅局部区段存在焊缝之际, 需依照图1-40予以标注, K所代表的是角焊缝焊脚尺寸。
12、焊缝分布不规则之际, 标注焊缝符号之时。于焊缝那里 , 增添中实线 , 以此表明此乃可见焊缝 , 或者增添栅线 , 用以表示这是不可见焊缝。
13、当两个焊件是相互焊接的状态, 并且属于单面焊带双边不对称坡口焊缝这种情况时, 引出线箭头所指向的是具备较大坡口的那个焊件。
14、表示环绕工作件周围的围焊缝的符号, 是用圆圈来呈现的, 它需画在引出线的转折之处, 且要对其焊角尺寸K加以标注标点。
15、当存在三个以及三个 以上的焊件彼此进行焊接时, 其焊缝不可以当作双面焊缝来标注, 焊缝符号以及尺寸都应该各自进行标注。
16、于施工现场开展焊接操作的焊件, 其焊缝得标注“现场焊缝”符号, 现场焊缝符号属于涂黑的三角形旗帜样式, 绘制于引出线的转折之处。
17、在相互焊接的两个焊件里头, 当仅有一个焊件带有坡口的时候（像是单面V形这种情况）, 引出线的箭头是指向那带有坡口的焊件的。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
