立马看懂焊接符号标注，超详细！

1：焊缝基本符号

2：常用坡口符号

3：补充符号

4：指引线与尺寸符号

5：焊接符号标注示例

并只介绍与基本符号相关的部分, 注, 焊缝尺寸符号及其选用范围, 在介绍基本符号时同时介绍。

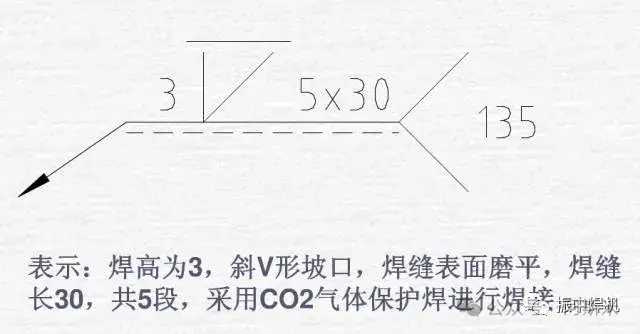

可见焊缝标注示例于下图之中。于图里所呈现出的焊缝符号涵盖着: 基本符号 , 即图中数字8之后的那个符号 ；补充符号 , 也就是图中的那一面黑旗 ；同时还有指引线 , 以及焊缝尺寸符号。

表示焊缝截面形状的符号是焊缝基本符号, 像I形焊缝、V形焊缝、带钝边V形焊缝、角焊缝、封底焊缝等, 在图纸上基本符号和辅助符号用粗实线绘制, 引出线用细实线绘制。具体符号见下表。

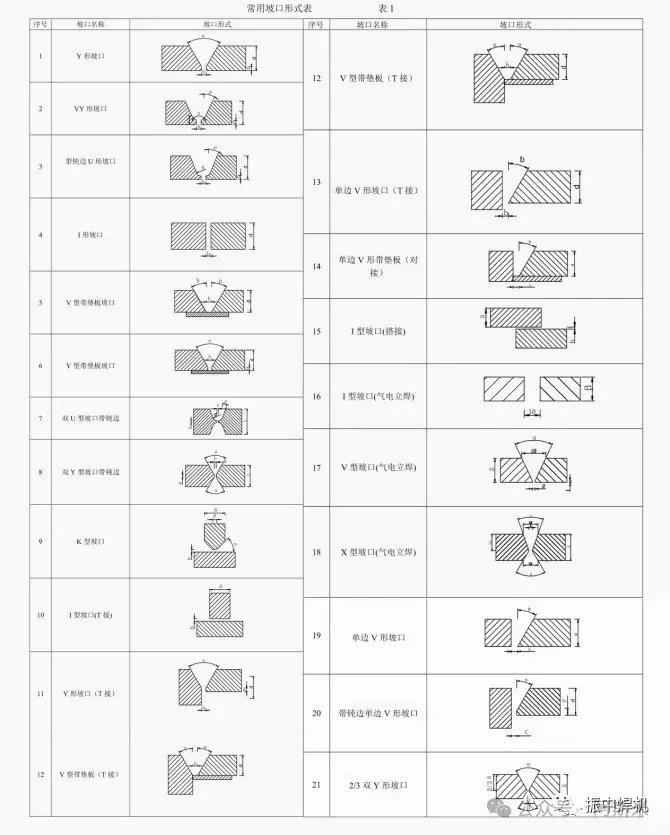

常用坡口形式如下：

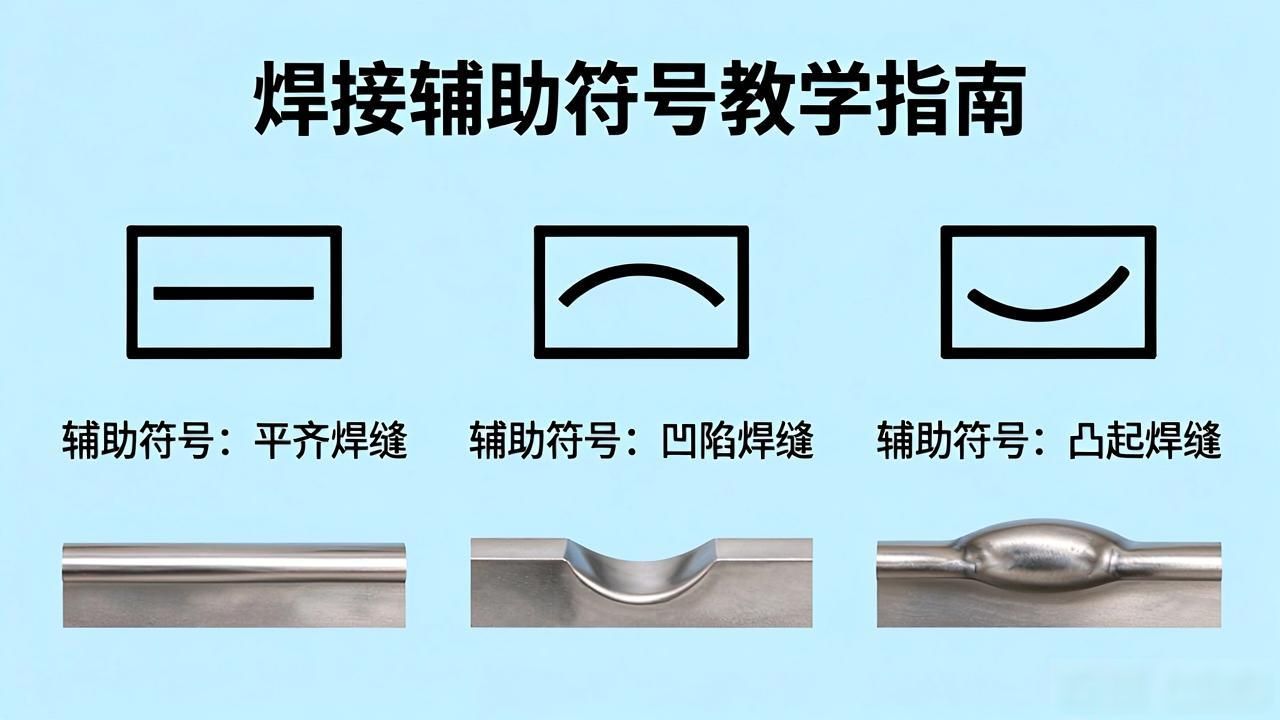

表达焊缝表面形状特点的符号被叫做辅助符号, 辅助符号存在三种类型, 第一种类型呈现出焊缝表面一样平齐、第二种不同情况为表示焊缝表面往下塌落凹陷、第三种是表明焊缝表面向上鼓起来凸起, 通常来说, 在多数状况下, 根本没必要去准确地说明焊缝的表面具体形状模样, 所以, 辅助符号常常不去标记书写。

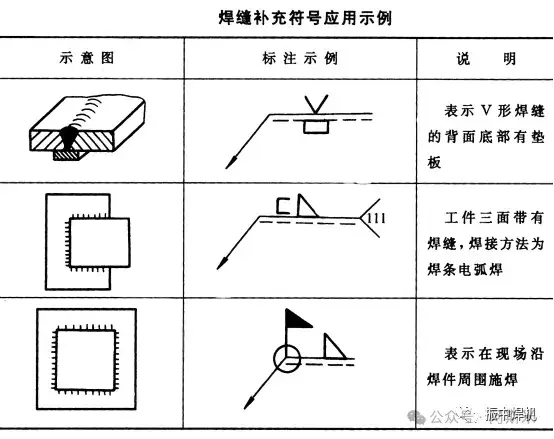

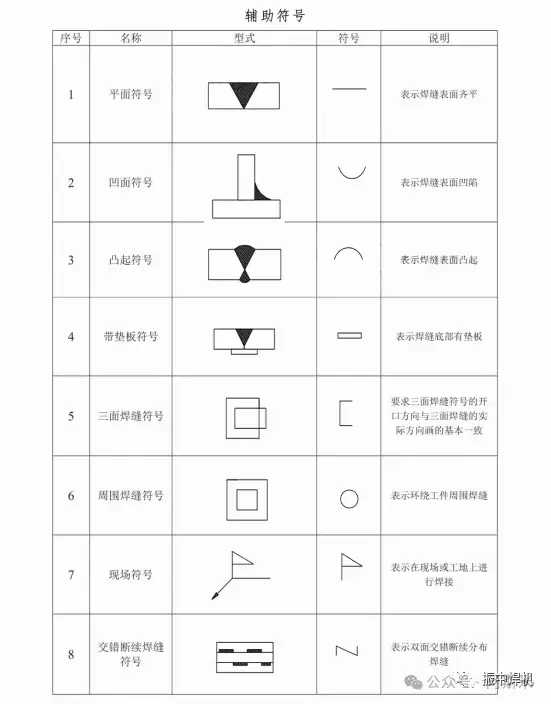

有时候, 为了补充阐述焊缝相应的某些特征状况, 是需要借助其它符号予以表示的。关于补充符号的应用具体示例, 可见于下面的表格之中。

然而, 要将焊缝完整表示出来, 除了上述那些符号之外, 还得涵盖指引线, 以及一些尺寸符号和数据。

指引线寻常是由带着箭头那种指引线以及两条基准线构成的, 其中一条基准线乃是实线, 而另一条基准线则属虚线的样式, 就像上边图a那般形式。

要是焊缝处于接头的箭头那一侧, 那么就把基本符号标注在基准线的实线那边, 就如同图b所示。

若焊缝处于接头的非箭头一方, 那么要把基本符号标注在基准线的虚线一边, 就如同图c所示。

标注对称焊缝及双面焊缝时，可不加虚线，如图d。

众多尺寸存在于焊缝之中, 当标注实际焊缝之际, 要是尺寸方面的因素数量较少, 那么便直接于焊缝符号之上进行标注。某些时候, 为了能够以更加明确无误的方式将焊缝的形式呈现出来, 于是就运用机械制图的方式予以表示。

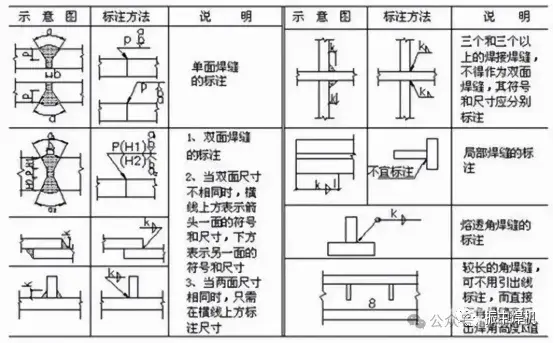

下表列出了一些常见焊缝尺寸的标注实例：

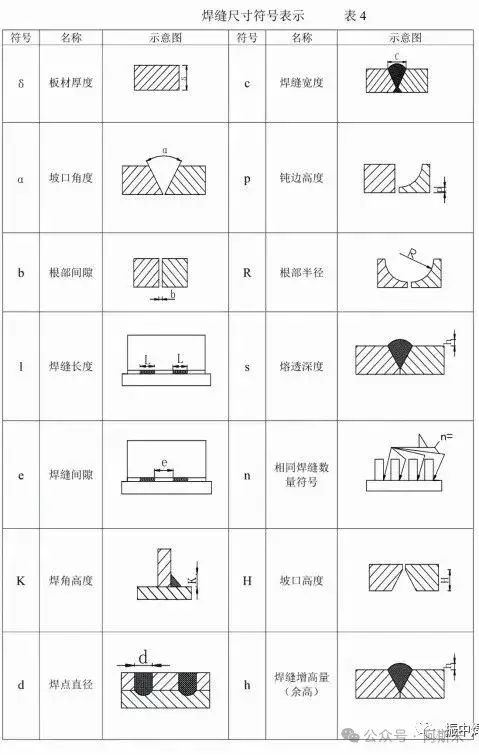

注：关于尺寸符号的说明

1、 若基本符号右侧全无任何形式的标注, 并且不存在其他方面的说明, 这种情况下, 便意味着焊缝在工件的整个长度范围之内是连续不断的。

2、 当基本符号左侧没有任何标注, 并且不存在其他说明的情况下, 意味着对接焊缝需要完全焊透。

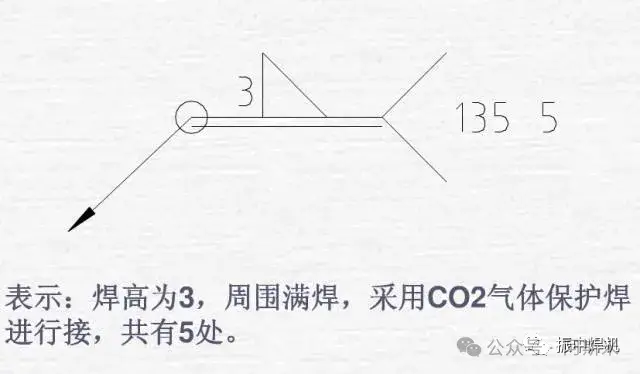

个别焊接符号标注图解示例：
