坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
焊接结构图样里, 焊接方法依照国家标准-85的明确规定, 以阿拉伯数字予以表示, 标注居于指引线的尾部位置。常用焊接方法的代号情况, 见表3-9所呈现的那样。要是属于组合焊接方法, 那么可用“/”进行分隔开来, 左侧显示的是正面（或者盖面）的焊接方法, 右侧显示的是背面（或者打底）的焊接方法。比如V形焊缝先是采用钨极氢弧焊进行打底操作, 随后运用手工电弧焊进行盖面操作, 如此便表示为141/111。
有焊缝符号以及焊接方法代号标注, 示例可见一幅图, 那幅图是图3 – 21, 它展示的是一种焊缝情况, 是V形坡口对接焊缝, 背面有着封底焊, 正面的焊缝表面呈现齐平状态, 焊接方法方面呢, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。
焊接方式代号
焊接符号表示方法

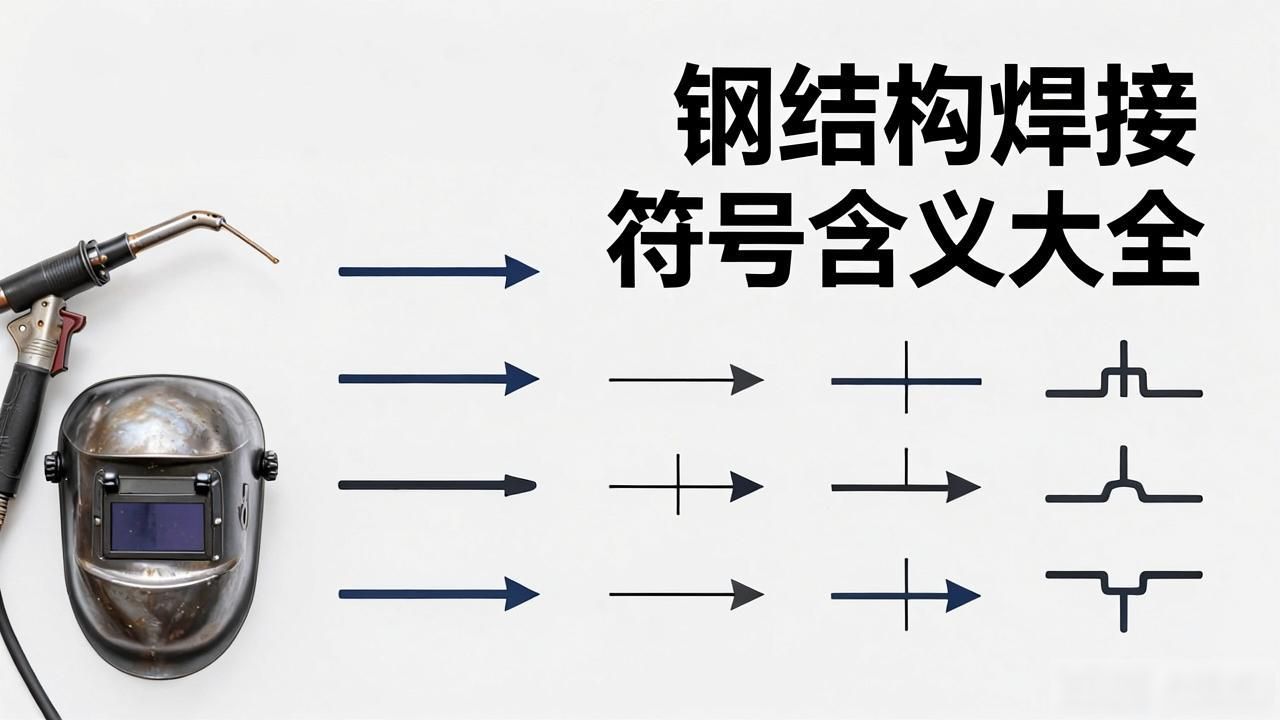

钢结构焊接符号含义大全
绘制钢结构焊接符号所依据的是GB324一1988这一《焊缝代号》, 钢结构通常归属于建筑学科, 属于建筑行业。这般在焊接符号标注钢结构时, 常常会伴随出现建筑符号, 型钢符号, 螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、用来引出焊缝的线, 是由箭头以及两条基准线构成的。这两条基准线当中, 有一条是实的线, 另一条是虚的线, 并且它们的线型都是细的线条标点符号。
2、虚线样式的基准线, 能够绘制于实线样式基准线的上方位置, 或者绘制于下方位置, 具备这样的可选性质, 需要着重留意的是, 基准线通常的状态是跟图样的标题栏保持平行, 然而只有在与众不同的特殊条件状况之下, 才会呈现出与标题栏保持垂直的状态。
3、若焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那一侧, 若焊缝处于接头的并非箭头的一侧, 那么基本符号会标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常并没有特别的要求 , 然而在对单边形焊缝进行标注的时候 , 箭头线需要朝着带有坡口一侧的工件去指向。
6、呈相交状态或者相切状态的基本符号、补充符号以及基准线, 那些和基准线相重合的线段, 是用粗实线来进行表示的。
7、焊缝的基本符号是粗实线, 辅助符号同样是粗实线, 补充符号（除尾部符号外）也均是粗实线, 尺寸数字原则上同样用粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、于同一个图形之上, 当焊缝的形式、断面的尺寸以及辅助的要求全都相同之际, 能够只挑选一处去标注焊缝的符号以及尺寸, 并且要加注“相同焊缝的符号”, 此相同焊缝符号是3/4圆弧, 置于引出线的转折之处。
于同一个图形之上, 当存在数种相同的焊缝之时, 能够把焊缝进行分类编号, 将其标注于尾部符号的内部, 分类编号运用A、B、C……在同一类别的焊缝当中, 可以挑选一处来标注代号。

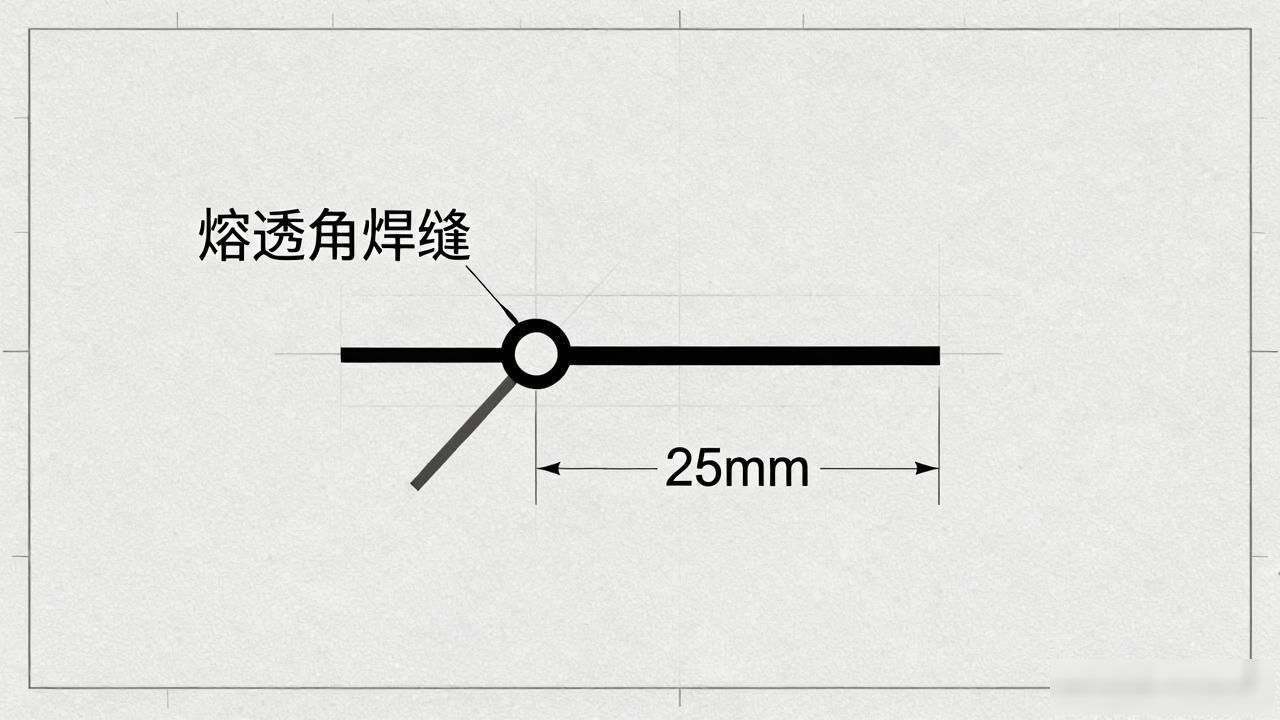

9、需按图1-38方式标注出熔透角焊缝的符号, 熔透角焊缝符号是涂黑的圆圈，此圆圈画在引出线的转折处。
10、使用形状之中相对较长的角焊缝, 像是焊接实腹钢梁的翼缘焊缝这种, 能够不采用引出线进行标注, 而是直接在角焊缝的旁边标注焊缝尺寸的值K。
11、当处于连接长度范围以内, 仅仅只是局部的区段存在焊缝的情况下, 按照图1-40进行标注。其中, K指的是角焊缝的焊脚尺寸。
12、焊缝分布呈现不规则状态那会儿，在对焊缝符号予以标注的同一时刻, 位于焊缝之处增添中实线用来展现可见焊缝, 或者增添栅线用来呈现不可见焊缝。
13、在相互焊接的两个焊件之中, 要是呈现为单面焊带双边不对称坡口焊缝这种情况, 那么引出线箭头所指向的, 便是具有较大坡口的焊件。
14、表示围住工作件四周的围焊缝符号, 是用圆圈来体现的, 它要绘于引出线的转折地方, 并且还要对其焊角尺寸K作出标注。
15、有三个或者超过三个的焊件彼此之间相互进行焊接之时, 它的焊缝不可以作为有着两面的焊缝来去标注, 焊缝的符号跟尺寸应当分别去进行标注。
16、在施工现场那儿开展焊接操作的焊件, 其焊缝是需要标注“现场焊缝”这个符号的。所谓现场焊缝符号, 它是那种被涂黑的三角形旗号样式, 且要绘制在引出线的转折之处。
17、使两个焊件相互进行焊接, 在这两个焊件之中, 当只有一个焊件带有坡口的情况出现时, 比如呈现单面V形这种样式, 那么引出线的箭头所指向的便是带有坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径

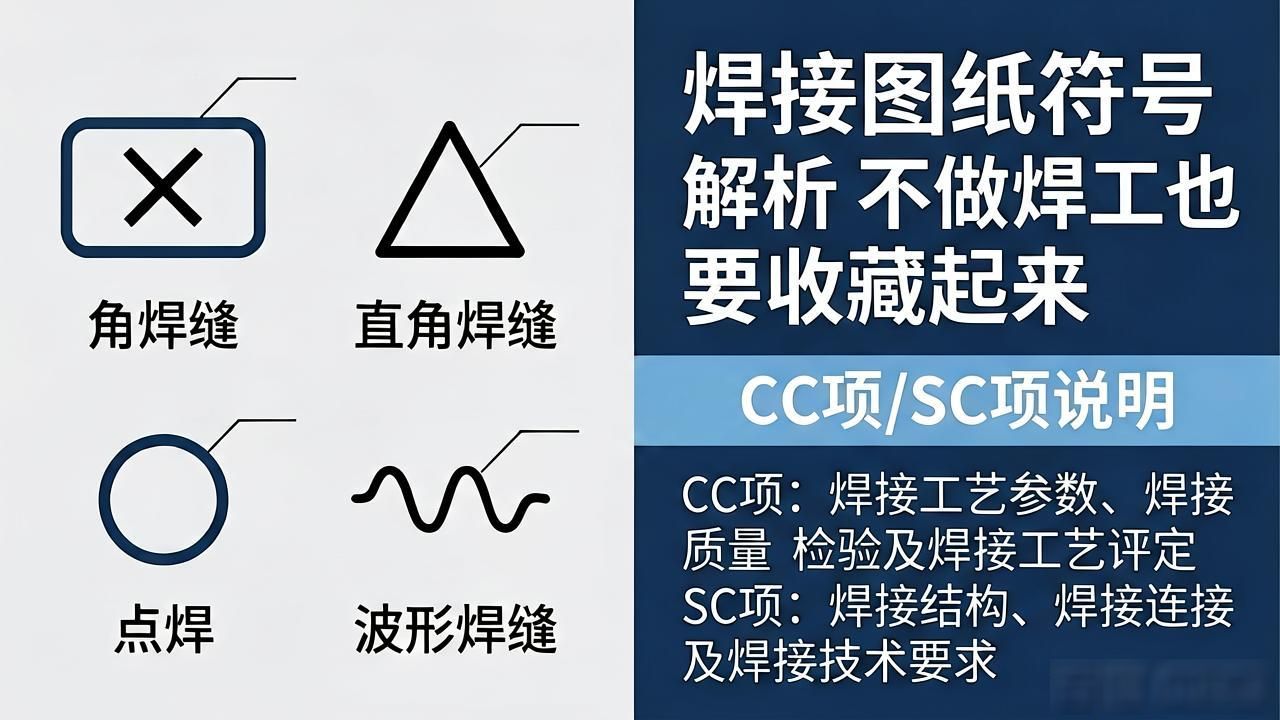

【3】——根据图示说明，表示此项为CC项或者SC项
6——表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
