相关内容, 焊接符号及标注方法, 摘自GB/ T 324 – 2008 , 本标准规定了焊缝符号的表示规则, 本标准适用于焊接接头的符号标注, 一、焊接接头及焊缝, 二、焊接接头的表示方法, 三、基本符号和指引线的位置规定, 四、尺寸标注, 还有焊缝符号的应用示例, 目录, 电弧弧焊接接头包括4部分, 焊缝、熔合区、热影响区、焊缝附近的母材, 熔化焊焊接接头的组成中, a) 对接接头, b) 搭接接头, 1－焊缝金属, 2－熔和线, 3－热影响区, 4－母材, 一、焊接接头及焊缝, 焊接过程让焊接接头具备以下力学特点, 力学特点为, （1）焊接接头力学性能不均衡, 因焊接接头各区在焊接期间开展着不同的焊接冶金过程, 且承受不同的热循环和应变循环作用, 各区的组织和性能存有较大差异, 焊接接头组织的不均匀, 致使整个接头力学性能表现出不均匀, 2）焊接接头工作应力分布不均, 存在应力集中, 因焊接接头存在几何不连续性, 导致其工作应力不均匀, 存在应力集中。
当焊缝当中存有工艺方面的缺陷, 焊缝的外形并不合理, 或者接头的形式不合理之时, 会让应力集中的程度加剧, 对接头方面的强度产生影响, 尤其是在疲劳强度方面。这边是焊接接头以及焊缝。因为焊接的时候存在不均匀加热的情况, 所以引发了焊接残余应力以及变形的问题, 焊接是一个处在局部进行加热的过程, 在电弧焊的时候, 焊缝的位置最高温度能够高到材料的沸点, 而一旦离开焊缝的位置, 温度就会急剧下降, 紧接着直至室温, 这样的不均匀温度场会在焊件当中产生残余应力甚至于变形。焊缝跟构件通过焊接组成了整体, 所以跟铆接或者胀接相比较而言, 焊接接头具备较大的刚性优势, 焊接接头有着较大的刚性。焊接接头是运用焊接方式连接起来的接头, 简称为接头这样的接头是常用的焊接接头类型, 包括对接接头、T形接头、十字接头、搭接接头、角接接头、端接接头、套管接头、斜对接接头、卷边接头、锁底对接接头等等的形式。将处在同一平面上的两个被焊工件的边缘相对进行焊接从而形成的接头就被叫做对接接头, 它是各种焊接结构里采用最为频繁, 同时也是最为完善的一种接头形式, 具备受力状况良好、强度较大以及节省金属材料等方面的特点。
但是, 因为是两焊件对接相连, 所以被连接件边缘加工以及装配要求就比较高, 在焊接生产里, 通常会让对接接头的焊缝略微高于母材板面, 由于余高的存在致使构件表面不光滑, 在焊缝与母材的过渡处会引发应力集中。一、焊接接头及焊缝, 一、焊接接头及焊缝, 对接接头有几种形式, 一、焊接接头及焊缝, 一、焊接接头及焊缝, 2、T形接头, 将相互垂直的被连接件用角焊缝连接起来的接头称作T形(十字)接头, T形(十字)接头能够承受各种方向的力和力矩, T形接头是各种箱型结构中最为常见的接头形式, 在压力容器制造中, 插入式管子与筒体的连接、人孔加强圈与筒体的连接等也都属于这一类。由于T形(十字)接头焊缝向母材过渡较为急剧, 接头在外力作用下力线扭曲程度很大, 造成应力分布极不均匀并且相当复杂, 在角焊缝根部和趾部都存在很大的应力集中, 保证焊透是降低T形接头应力集中的重要举措之一。T形接头, 一、焊接接头及焊缝, 一、焊接接头及焊缝, 3、搭接接头, 两块板料相叠, 并且在端部或侧面进行角焊, 或者加上塞焊缝、槽焊缝连接的接头称为搭接接头, 由于搭接接头中两钢板中心线不一致, 受力时会产生附加弯矩, 会对焊缝强度造成影响, 所以, 一般锅炉、压力容器的主要受压元件的焊缝都不采用搭接形式。
只因搭接接头致使构件形状产生较为显著的变化, 故而应力集中相较于对接接头而言要繁杂许多, 并且接头的应力分布极其不均匀, 在搭接接头里, 依据搭接角焊缝受力方向的差异, 能够把搭接角焊缝分成正面角焊缝、侧面角焊缝以及斜向角焊缝, 搭接接头, 一、焊接接头及焊缝, 一、焊接接头及焊缝搭接接头除了两钢板叠于端面或者侧面进行焊接之外, 还有开槽焊以及塞焊（圆孔和长孔）等, 开槽, 开槽焊, 搭接接头的构造呈现如图所示, 先把被连接件冲切成槽, 接着用焊缝金属将该槽填满, 槽焊焊缝断面为矩形, 其宽度为被连接件厚度的两倍, 开槽长度应当比搭接长度稍微短一些, 一、焊接接头及焊缝, 一焊接接头及焊缝, 塞焊是在被连接的钢板上钻孔用以替代槽焊的槽, 借助焊缝金属把孔填满从而让两板连接起来, 塞焊能够分为圆孔内塞焊以及长孔内塞焊两种, 如图所示, 一、焊接接头及焊缝, 一、焊接接头及焊缝, 4、角接接头, 两钢板形成一定角度, 在钢板边缘进行焊接的接头称作角接接头, 角接头多用于箱形构件, 骑座式管接头和筒体的连接, 小型锅炉中火筒和封头连接也属于这种形式, 与T形接头相似, 单面焊的角接接头承受反向弯矩的能力极低, 除了钢板很薄或者不重要的结构之外, 一般都要开坡口两面焊, 否则无法保证质量。
角接接头, 焊接接头及焊缝, 选择接头形式时, 要依据产品的构造, 还要综合考量受力状况、加工成本等要素。例如, 对接接头具备受力均匀、节省金属等益处, 所以应用最为广泛。然而, 对接接头对下料尺寸以及组装的要求颇为严格。T形接头焊缝多数情形下仅承受较小的切应力, 或者仅作为联系焊缝。搭接接头对装配要求不高, 也易于装配, 可是接头承载能力低, 一般用于不重要的结构中。焊接接头的设计里, 对焊缝质量的要求、焊缝尺寸大小、焊缝位置、工件厚度、几何尺寸、施工条件等存在差异, 这决定了在挑选焊接方法以及制定工艺时具有多样性。合理的焊接接头设计与选择, 不但能确保钢结构的焊缝以及整体的强度, 还能够简化生产工艺, 节省制造成本。设计和选择焊接接头的主要因素包括: 保证焊接接头符合使用要求；接头形式要能保证所选的焊接方法正常施焊；接头形式应尽量简便, 尽量采用平焊和自动焊焊接方法, 少采用仰焊和立焊, 并且最大应力尽量不设于焊缝上；焊接工艺要能保证焊接接头在设计温度和腐蚀介质中正常运作；焊接变形和应力小, 能满足施工要求所需的技术、人员和设备的条件；尽量将焊缝设计成联系焊缝；焊接接头便于检验；焊接前的准备和焊接所需费用低；对角焊缝不宜选择和设计过大的焊角尺寸, 试验证实, 大尺寸角焊缝的单位面积承载能力较低等。
一、施焊之后所形成的焊件结合部分, 也就是焊缝, 其有着多种分类方式, 按空间定位可分成平焊缝、横焊缝、立焊缝以及仰焊缝, 按结合方式能分为对接焊缝、角焊缝、塞焊缝, 按焊缝的断续情形可分为连续焊缝、断续焊缝, 按承载方式可分为工作焊缝、联系焊缝。焊缝是构成焊接接头的主部分, 对接接头焊缝、角接接头焊缝是焊缝的基本样式。对接焊缝沿两个焊件间形成, 有不开坡口（或开开I形坡口）与开坡口的, 焊缝表面形状有上凸的以及与表面平齐的。角焊缝有其特定的一、焊接接头及焊缝一、焊接界面形状。工作焊缝（也叫承载焊缝）呢, 焊缝跟焊件串联成整体起着承担主要载荷的作用, 一旦焊缝开裂, 钢结构就会马上遭受严重破坏。一、焊接接头及焊缝一、焊接接头及焊缝联系焊缝（又叫非承载焊缝）, 这个焊缝是以与两个或更多的焊件并联成整体（也就是起到连接作用）, 焊缝不直接承担载荷, 工作的时候受力极小, 一旦焊缝断裂, 结构不会马上失效。

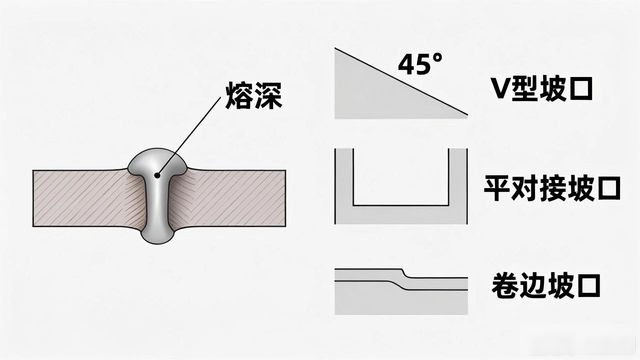

一、焊接接头以及焊缝, 其一, 焊接接头及焊缝, 其三, 坡口的基本形式, 其三, 坡口的基本形式, 其一, 坡口类型, 也就是坡口是依据设计或者工艺所需, 在焊件的待焊部位加工成特定几何形状, 并且经装配后构成的沟槽, 开坡口指的是用机械、火焰或者电弧等去加工坡口的进程, 开坡口的目的, 其一, 在于保证电弧能够深入到焊缝根部从而使其焊透, 并且获取良好的焊缝成形以及便于清渣, 其二, 对于合金钢而言, 坡口还能够起到调节母材金属和填充金属比例, 也就是熔合比的作用；其一, 焊接接头及焊缝, 其一, 焊接接头及焊缝, 其一, 依据板厚不同, 对接焊缝的焊接边缘能够分为卷边、平对或者加工成为V形、X形、K形以及U形等坡口, 对接焊缝坡口型式；其一, 焊接接头及焊缝, 其一, 焊接接头及焊缝, 其二, 依据焊件厚度、结构形式以及承载情况不同, 角接接头和T形接头的坡口形式能够分为I形、带钝边的单边V形坡口以及K形坡口等, 角接和T形接头的坡口, a) I形, b) 单边V形（带钝边）, c) K形（带钝边）；其二, 坡口的, 其二, 坡口的设计原原则, 坡口的形式和尺寸主要依照钢结构的板厚、选用的焊接方法、焊接位置以及焊接工艺等来选择和设计；1) 焊缝中填充的材料少；2) 具备好的可焊性；3) 坡口的形状应易于加工；4) 便于调整焊接变形；一般情形下, 焊条电弧焊焊接6mm厚度的焊件和自动焊焊接14mm以下厚度的焊件时, 可以不开坡口就能够得到合格的焊缝, 但是板间要留有一定的间隙以保证熔敷金属填满熔池, 确保焊透。
当钢板超出上述提及的厚度时, 电弧无法将钢板熔透过, 此时应去考虑把坡口开出来。一、焊接接头以及焊缝, 一、焊接接头以及焊缝。设计人员要是想让自己所设计的结构或者产品能够被制造人员准确无误地加工制造出来, 那就必须得把结构和产品的施工技术条件在设计图样以及设计说明书等设计文件上面详尽地表述出来。对于焊接接头而言, 设计人员一般会采用有关标准规定的焊缝符号以及焊接方法代号来予以表示, 也能够采用技术制图方法来表示, 不过用图形或者文字去详细说明焊接接头的焊接加工要求以及注意事项真的是相当繁琐和复杂, 采用标准规定的各种符号和代号简单明了得指出焊接接头的类型、形状、尺寸、位置、表面状况、焊接方法以及跟焊接有关的各项条件是非常必不可少的。二、、焊接接头的表示方法, 二、、焊接接头的表示方法。一、一、焊缝符号与焊接方法代号, 一、一、焊缝符号与焊接方法代号。焊缝符号: 在图纸上标注出焊缝形式、焊缝尺寸以及焊接方法的符号, 这是由GB/T324－1998《焊缝符号表示法》(适用于金属熔焊和电阻焊)以及GB/T5185－1999《金属焊接及钎焊方法在图样上的表示代号》规定好了的。焊缝的符号组成: 基本符号、辅助符号、补充符号、焊缝尺寸符号以及指引线。
二二、焊接接头那种独特的表示方法里头, 有一种是Ⅰ形焊缝符号的示意图, 这是焊接接头表示方法里的一种情况, 属于第一个示例。还有V形焊缝符号的示意图, 这也是焊接接头表示方法里的内容, 是第二种情况。单边V形焊缝符号的示意图同样是焊接接头表示方法中所示范例, 是第三种情况。带钝边V形焊缝符号的示意图也在焊接接头表示这一套体系里, 属于第四种状况。带钝边单边V形焊缝符号的示意图还是焊接接头表示方法范畴内的，是第五种情形。带钝边U形焊缝符号的示意图跟焊接接头表示方法相关, 是第六种情况。带钝边J形焊缝符号的示意图包含在焊接接头表示方法里面, 是第七种情况。角焊缝符号的示意图属于焊接接头表示方法的一部分, 是第八种情况。封底焊缝符号的示意图位于焊接接头表示方法之中, 是第九种情况。塞焊缝或槽焊缝符号的示意图也是焊接接头表示方法所涵盖的对象, 是第十种情况。点焊缝符号的示意图同样在可焊接接头表示之中, 是十一种情况。平面连接（钎焊）符号的示意图属于焊接接头表示方法的内容, 是第十二种情况。缝焊缝符号的示意图出现在焊接接头表示方法范围内, 是第十三种情况。双面V形焊缝（X焊缝）符号的示意图属于焊接接头表示方法里基本符号的组合部分, 是第一种组合情况。双面单V形焊缝（K焊缝）符号的示意图在焊接接头表示方法当中属于基本符号的组合部分, 是第二种组合情况。带钝边双在焊接头等表示方法里属于基本符号的组合部分, 是第三种组合情况。、带钝边双面单V形焊缝符号等等示意图属于焊接接头表示方法中基本符号的组合部分, 是第四种组合情况。带钝边双面U形焊缝符号的示意图在焊接接头表示方法里是基本符号的组合部分, 是第五种组合情况。序号叫 作平面焊缝的那种, 其表面通常是经过加工之后才变得平整的, 这是关于焊接接头表示方法里的一种说明。序号称作凹面焊缝的那种, 此焊缝表面呈现出凹陷的状态, 这是焊接接头表示方法里的又一种说明。说的那种序号为凸面焊缝的, 其焊缝表面是凸起的样子, 这是焊接接头表示方法里的某类说明。序号叫作园滑过渡的那种, 是焊趾处呈现圆滑过渡的情况, 这是焊接接头表示方法里的某种备注。焊接又一类接那独特的表明方法里, 有一种补充符号是永久衬垫M衬垫, 其特征是永久保留 , 这是焊接接头表示方法里补充符号的一种情况。焊接接头表示方法里的补充符号中, 有一种是临时衬垫MR衬垫, 它的特点是在焊接完成之后就拆除 , 这是补充符号的第二种情况。焊接接头表示方法里补充符号这部分, 有一种叫三面焊缝的, 是周围三面带有了焊缝 , 这是补充符号的第三种情况。焊接表示方法里补充符号范畴内, 有一种是周围焊缝 它沿着工件周边施焊, 标识位置在基准线与箭头线的交点处 , 这是补充符号的的第四种情况。焊接接头表示方法里补充字符那里, 有一种是现场焊缝 它是在现场进行焊接的焊缝 , 这是补充符号的第五种情况。焊接接头表示方法那补充符号部分, 有一种叫尾部 它可以用来表示所需的那些信息 , 这是补充符号的那种第六种情况。焊接接头表示方法里基本要求那块 , 在焊缝符号里, 基本符号和指引线属于基本要素。

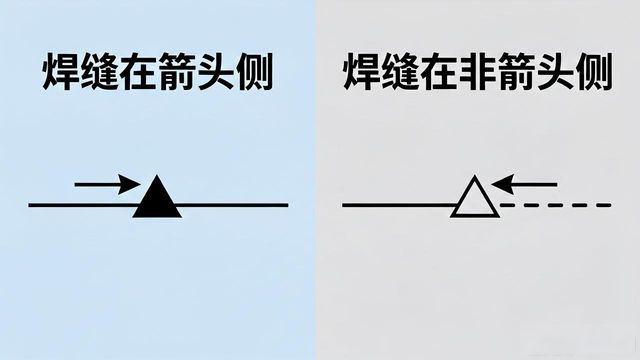

首先, 基本要素焊缝它的准确位置常常是由基本符号以及指引线之间的相对位置来决定的, 具体位置涵盖了, 箭箭头线的位置, 基准基准线的位置, 基本基本上了了符号的位置。三、基本符号和指引, 三、基本符号和指引线的位置规定, 2、指引线它呀由箭头线跟基准线, 这里基准线包括实线和虚线组成, 就像图里显示的那样, 有箭头线, 基准线（实线）, 基准线（虚线）。三、基本符号和指引, 三、基本符号和指引线的位置规定, 3、再说箭头线, 箭头直接指向的接头侧就是“接头的箭头侧”了，和它相对的那就是“接头的非箭接头的非箭头侧”哈, 看图片里举的例子, 接头A, 接头B, 有箭头线, 箭头线, 接头A的非它箭头侧的里面有的位置指的是接头A的非箭头侧, 接头A的箭头侧的位置, 接头B的非啊箭头侧的位置, 接头B的箭头侧的位置。三、基本符号和指引, 三、基本符号和指引线的位置规定, 4、说到基本符号与基准线的相对位置, 基本符号在实线侧面的时候, 表示焊缝在箭头侧。
基本符号处于实线那一侧的时候, 意味着焊缝是在箭头的那一侧, 焊缝在箭头侧, 焊缝在箭头侧, 焊缝在箭头侧, 焊缝在箭头侧, 三、基本符号跟指引, 三、基本符号和指引线所在的位置有着规定, 规定是这样的。基本符号处于虚线那一侧的时候, 表明焊缝是在非箭头的那一侧, 基本符号在虚线侧的时候, 焊缝在非箭头侧, 焊缝在非箭头侧, 焊缝在非箭头侧, 焊缝在非箭头侧, 三、基本符号跟指引, 三、基本符号和指引线所在的位置有着规定, 规定是这样的。对称的焊缝是允许省略虚线的, 对称焊缝允许省略虚线, 对称焊缝、对称焊缝、对称焊缝、对称焊缝, 三、基本符号跟指引, 三、基本符号和指引线所在的位置有着规定, 规定是这样的。要是在明确了焊缝布置的情形下, 有些焊缝也是能够省略虚线的, 在明确焊缝布置的情况下, 有些焊缝也可以省略虚线, 焊缝本身分布明确, 这里所说分布明确, 焊缝分布明确, 这里所言分布明确, 焊缝分布明确, 三、基本符号跟指引, 三、基本符号和指引线所在的位置有着规定, 规定是这样的。实线跟虚线的位置能够依据需求进行互换, 线的位置可根据需要互换, 三、基本符号跟指引的之间的线的位置有着规定, 规定是这样的。1、一般所要求的情况、一般所要求的情况, 必要的情况下, 是能够在焊缝符号那儿标注尺寸的, 比如说: 焊高、坡口角度、坡口深度等, 如果复杂的坡口尺寸标注容易造成误解, 那就应采用示意图来标注。
要是复杂的坡口尺寸标注易于引发误解, 那就应采用示意图来标注, 四、尺寸及四、尺寸及标注注 2、尺寸符号、尺寸符号符号符号称为名称名称有示意图示意图 a 是坡口角度, β是坡口面角度, p 是钝边 aβp, 四、尺寸及四、尺寸及标注注符号符号叫做名称名称还有示意图示意图 H 为坡口深度, K 是焊脚尺寸, d 是塞焊的直径, n 是焊缝段数 HK n=2d, 四、尺寸及四、尺寸及标注注符号符号称作名称名称并有示意图示意图 l 为焊缝长度, e 是焊缝间距, N 是相同焊缝数量 leN=3, 四、尺寸及四、尺寸及标注注 3、标注规则是, 横向尺寸要标注在基本符号的左侧, 横向尺寸标注在基本符号的左侧, 纵向尺寸标注在基本符号的右侧, 纵向尺寸标注在基本符号的右侧, 坡口角度、坡口面角度、根部间隙标注在基本符号的的上侧或下侧, 坡口角度、坡口面角度、根部间隙标注在基本符号的的上侧, 或下侧, 相同焊缝数量标注在尾部, 相同焊缝数量标注在尾部, 当尺寸较多难以分辨时, 可在尺寸数据前标注相应的尺寸符号, 当尺寸较多不易分辨时, 可在尺寸数据前标注相应的尺寸符号, 当箭头线方向改变时, 上述规则不变。
当箭头线方向发生改变时, 上述规则保持不变, p.H.K.d基本符号, 基本符号n×l(e)aβb, p.H.K.d基本符号, 基本符号n×l(e)aβbN。四、尺寸及, 四、尺寸及标注注。4、关于尺寸标注的别的规定, 关于尺寸标注的其他规定。确定焊缝位置的尺寸不在焊缝符号里标注, 应把确定焊缝位置的尺寸不在焊缝符号上标注, 应将其标注在图样那儿。在基本符号的右侧没有任何尺寸标注并且没有其他说明的时候, 意味着焊缝在工件的整个长度方向上是连续的。在基本符号的左侧没有任何尺寸标注并且没有其他说明的时候, 意味着对接焊缝应全焊透。塞焊缝、槽焊缝带有斜边时, 应标注其底部的尺寸。四、尺寸及, 四、尺寸及标注注。序号, 序号符号, 符号示意图, 示意图标注示例, 标注示例。1, 12, 23, 3。五、五、焊缝符号的应用示例。序号, 序号符号, 符号示意图, 示意图标注示例, 标注示例。4, 45, 56, 6。五、五、焊缝符号的应用示例。序号, 序号符号, 符号示意图, 示意图标注示例, 标注示例。7, 78, 89, 9M。五、五、焊缝符号的应用示例。序号, 序号符号, 符号示意图, 示意图标注示例, 标注示例2。五、五、焊缝符号的应用示例。ll(e)其他应用示例。间断角焊缝。Kn×l（e）, l: 焊缝长度: 焊缝长度；e: 间距: 间距；n: 焊缝段数: 焊缝段数；K: 焊脚尺寸: 焊脚尺寸示意图, 示意图标注方法。五、五、焊缝符号的应用示例。双面交错间断角焊缝。×ln×l(e) (e)示意图, 示意图标注方法。l: 焊缝长度: 焊缝长度；e: 间距: 间距；n: 焊缝段数: 焊缝段数；K: 焊脚尺寸: 焊脚尺寸。五、五、焊缝符号的应用示例。45°60°°60°双面部分熔透焊缝示意图, 示意图标注方法。p: 焊缝长度: 焊缝长度；H: 间距: 间距；K: 焊脚尺寸: 焊脚尺寸。个人意见最好采用示意图表, 个人意见最好采用示意图表达。五、五、焊缝符号的应用示例。
