今天人人机电收集整理了关于焊接符号的一系列问题, 供广大焊接从业人员查询学习, 什么是焊接符号, 焊接符号有什么作用, 应怎么标注焊接符号, 焊接符号大全里, 焊接符号标注、含义, 以及焊接符号表示方法详解又是什么！焊接符号标明焊缝形状、几何尺寸, 还有焊接方法, 是通过标准图示形式和缩写代码, 在图纸上简单明晰地说明这些, 它并能如同一种工程语言那样, 标示出一个焊接接头或钎焊接头完整信息, 像是接头位置、如何制备以及如何检测等。在美国焊接学会（AWS）那最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS）里, 有着焊接符号完整的代码体系 焊！
规程里有详细的说明, 焊接符号涵盖诸多信息, 并且颇为复杂, 在实际生产之际, 绝大多数的焊接设计人员仅仅运用了其中极少的一部分, 我国的焊接符号是由国家标准GB324予以规定的。二、焊接符号的国家标准, 按照国家标准划分的焊接符号主要存在以下２个, 1、 GB/T324 —2008焊缝符号表示方法（点击查看）2、。

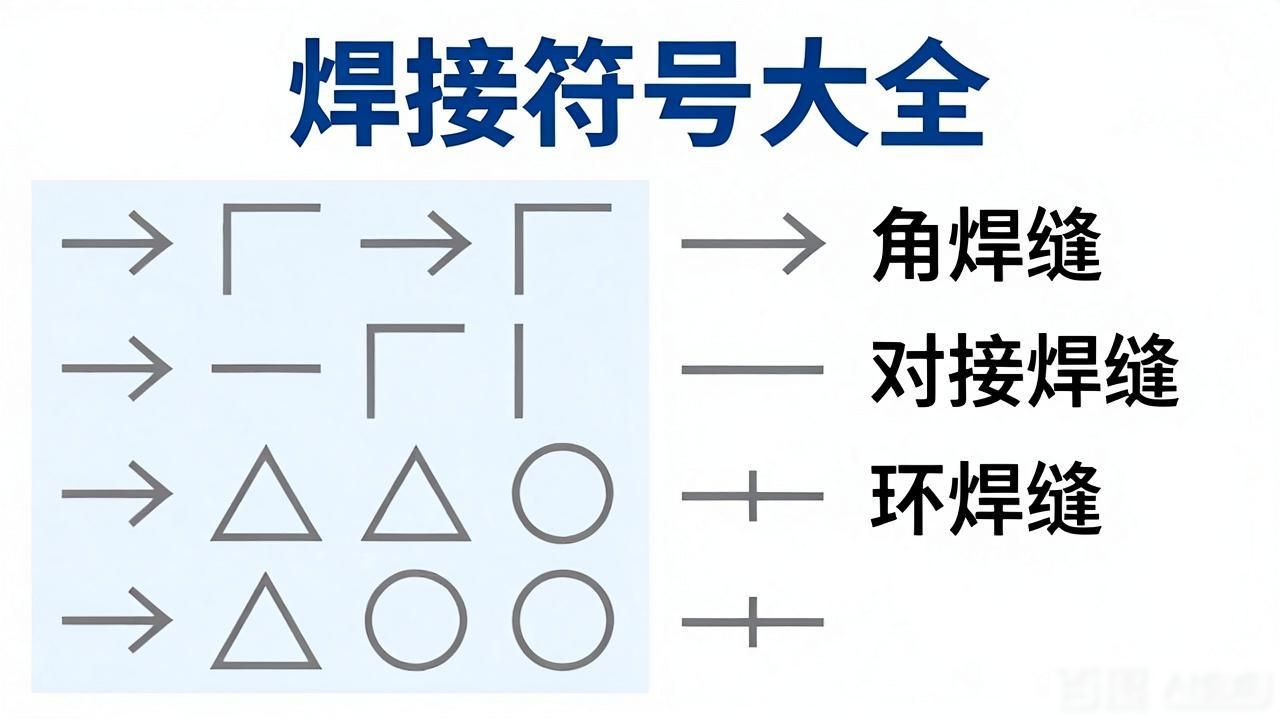

点击查看GB985 – 88气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸, 【最全焊接符号说明大全】有excel表格详细讲解且可进行下载, 焊接符号有某种作用, 焊接符号是一种把在图样上用技术制图方法所表示的情况, 也就是焊缝的基本形式和尺寸这样的情况, 采用一些符号来进行表示的方法, 焊接符号能够表示出, 其中一个方面是所焊焊缝的位置, 另一个方面是焊缝横截面形状也就是坡口形状以及坡口尺寸, 还有一个方面是焊缝表面形状特征, 另外还有表示焊缝某些特征或者其他要求。四、怎样在图纸上表示焊缝形式以及坡口尺寸呢, 焊缝形式及坡口尺寸在图纸上通常是运用技术制图的方式来表示的。为简化焊缝于图样上的表示办法, 现下采用国家标准所规定的焊缝符号以及坡口尺寸的表示办法。【人人机电为你推荐逆变直流手工焊机zx7 – 315手工焊机点击查看】五、焊接符号依据什么构成呢焊接符号一般凭借基本符号和指引线构成, 必要之时还能够增添辅助符号、补充符号以及焊缝尺寸符号。六、焊缝基本符号是啥, 它是用来表示焊缝截面形状的符号, 是采用近似于焊缝横剖面形状的符号来进行表示的, 在GB324 – 1988里规定了13种焊缝形式的符号, 具体见表2 – 2 , 那表示焊缝的基本符号都有哪些呢。
表示焊缝的诸多辅助符号中, 有哪些是表示焊缝表面形状特征的符号, 见表2-3。若不需要确切地去说明焊缝的表面形状, 那么是可以不用辅助符号的。焊缝的辅助符号里, 表示焊缝的补充符号有哪些, 补充符号可是为了补充说明焊缝的某些特征才采用的符号, 见表2-4。表示焊缝的尺寸符号有哪些, 焊缝的尺寸符号见表2-5。焊接符号标注里的指引线, 指引线是表示指引焊缝位置的符号。其是由带箭头的的指引线以及两条基准线组成的, 其中一条为实线, 另一条则为虚线。指向有关焊缝处的是指引线, 一般情况下基准线应为水平线, 焊缝符号以及尺寸标注在基准线上, 必要的时候基准线末端要加一尾部, 用来作其它说明（比如焊接方法等）, 就像图3-18所显示的那样。焊接符号标注方法里完整的焊缝表示办法应该涵盖上面提到的基本符号、辅助符号、补充符号, 还有指引线、一些尺寸符号以及数据等。标注箭头线时, 能够指向焊缝, 也能够不指向焊缝, 如图3-19所呈现的那样。基准线的虚线能够处于基准线的实线上方或者下方, 要是焊缝处于接头的箭头那一侧, 那么基本符号就标注在基准线的实线一侧, 倘若焊缝处于接头非箭头那一侧, 于是就把基本符号标注在基准线的虚线一侧。进行对称焊缝或双面埠缝的标注时可不添加虚线, 就如同图3 – 20展示的那样。焊缝尺寸符号以及数据的标注原则是这样的: 其一, 钝边高度p、坡口高度H、焊角高度K、焊缝余高h在基本特号左边进行标注；其二, 熔透深度s、根部半径R、焊缝宽度C、焊角直径d在基本特号左边进行标注。2.将焊缝长度l, 焊缝间隙e, 相同焊缝数量n标注在基本符号右边。3。把坡口角度a, 根部间隙b标注在基本特号上边。在焊接结构图样上时, 焊接方法按国家标准 -85规定用阿拉伯效字在指引线尾部表示, 常用焊接方法代号见表3-9所示。要是为组合焊接方法, 可用“/”分开, 左侧表示正面(或盖面)焊接方法, 右侧为背面(或打底)焊接方法。先采用钨极氢弧焊对例如那种V形焊缝进行打底, 之后用手工电弧焊来盖面, 这样的情况就表示为141/111。焊缝符号以及焊接方法代号标注示例如图3 – 21所示。那个图所表示的是V形坡口对接焊缝, 背面要进行封底焊, 正面焊缝表面是齐平的, 焊接方法是打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。
aws焊接符号详解AWS其英文全称为

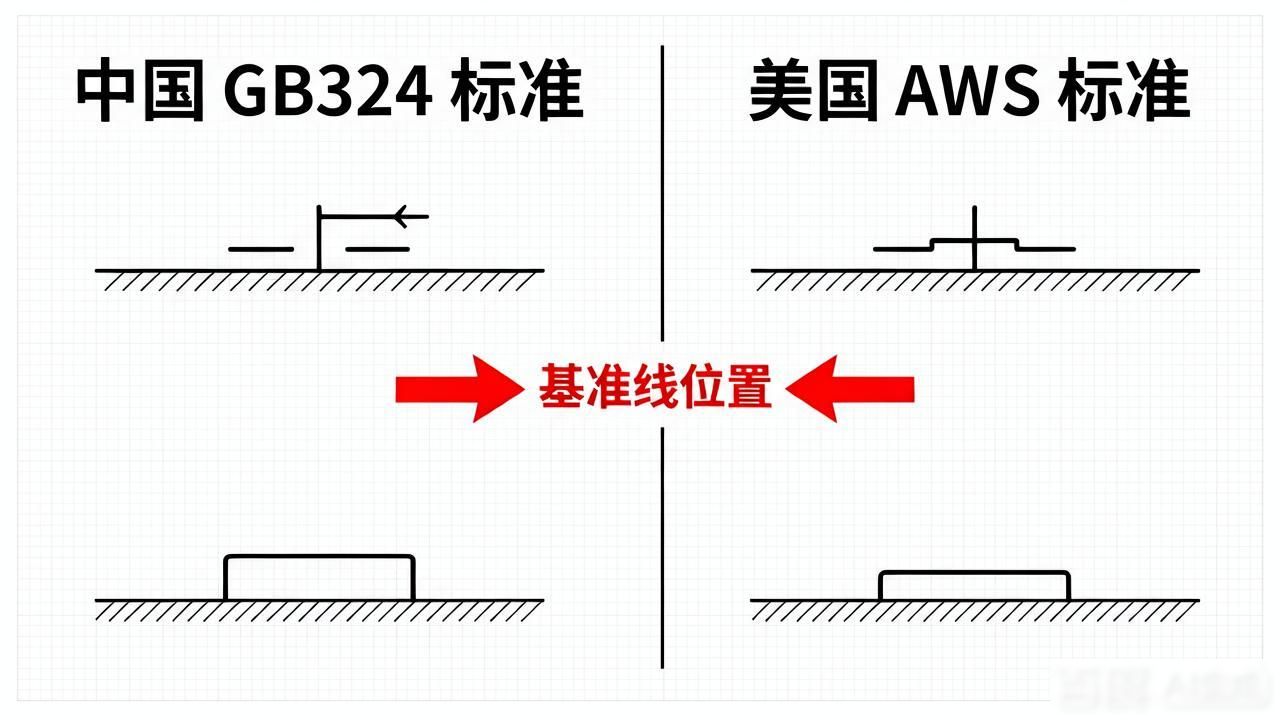

对于经常接触国外图纸的朋友来说, 掌握AWS焊接符号标准是很必要的, AWS焊接符号标准在世界各地得到广泛应用, 那是什么呢, 即美国焊接学会, 因AWS焊接符号标准与中国的焊接符号标准GB324有所不同, 不过, AWS与中国标准相同它也包含基准线和箭头线这样的基本元素, 同样也有辅助符号, 焊接符号的表示方式基本上都差不多, 比如说, 角焊缝国标的和AWS标准的表示的都是用三角符号。不过, 焊接符号处在基准线的位置, 其表示的意思完全相悖。所以使用AWS标准时需参照原文 , 不可依据国标去理解。钢结构焊接符号含义大全里, 其也是依照GB324一1988《焊缝代号》来绘制的。钢结构通常归属建筑学科, 属于建筑行业范畴。故而在钢结构焊接符号的标注当中, 常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
有关于钢结构焊缝符号表示的方法以及相关规定: 其一, 焊缝的引出线是由箭头与两条基准线所构成, 其中一条是实线, 另一条是虚线, 它们的线型都是细线, 就如同图1 – 33所示；其二, 基准线的虚线能够画在基准线实线的上方, 也能够画在下方, 基准线一般而言应当和图样的标题栏保持平行, 仅仅是在特殊条件的情况下才会与标题栏垂直；其三, 要是焊缝处于接头的箭头侧，那么基本符号标注在基准线的实线那一侧, 要是焊缝处于接头的非箭头侧, 那么基本符号标注在基准线的虚线那一侧, 就好似图1 – 34所呈现的那样。4、在处于双面对称焊缝情况之际, 基准线是能够不用添加虚线的情形, 就好比图1 – 35所呈现的那样。5、箭头线针对焊缝所处的位置一般来讲是没有特别要求的一种状况, 然而在对单边形焊缝进行标注的时候, 箭头线是需要指向带有坡口一侧的工件的, 就如同图1 – 36展示的那般。6、基本符号、补充符号同基准线在相交或者相切的时候, 与基准线相重合的线段, 是要用粗实线来予以表示的。7、焊缝的基本符号、辅助符号以及补充符号（尾部符号除外）, 全都为粗实线, 尺寸数字原则上同样是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容, 当焊缝形式、断面尺寸和辅助要求在同一图形上均相同时, 可只选一处标注焊缝的符号和尺寸, 并加注“相同焊缝的符号”, 且相同焊缝符号是四分之三圆弧, 画在引出线的转折处, 就如同图1-37(a)所示。于同一图形之上, 存在数种相同焊缝之际, 能够把焊缝予以分类编号, 标注于尾部符号之内, 分类编号运用A、B、C……于同一类焊缝里面可挑选一处标注代号, 如同图1-37(b)所示。9、熔透角焊缝的符号应当依照图1-38的方式进行标注。熔透角焊缝的符号是涂黑的圆圈, 绘制在引出线的转折之处。10、在图形中较长的角焊缝（比如焊接实腹钢梁的翼缘焊缝）, 可不使用引出线标注, 而是直接在角焊缝旁边标注焊缝尺寸值K, 如同图1-39所示。11、在连接长度范围之中, 仅仅只是局部的区段存在焊缝的情况下, 依照图1-40进行标注；K是角焊缝焊脚尺寸；12、当焊缝分布呈现不规则状态的时候, 在标注焊缝符号的同一时间, 于焊缝的位置加上中实线用以表示可见焊缝, 或者加上栅线用以表示不可见焊缝, 其标注方法如同图1-41；13、相互进行焊接的两个焊件, 要是属于单面焊带着双边不对称坡口焊缝的情形, 引出线箭头指向较大坡口的那个焊件, 就像图1-42那样；14、环绕工作件周围的围焊缝符号借助圆圈来表示, 画在引出线的转折之处, 并且标注其焊角尺寸K。如图1 – 43所示。15、存在三个或者三个以上的焊件彼此相互焊接的情况时, 其焊缝是不可以作为双面焊缝来进行标注的, 焊缝符号以及尺寸都应当被分别标注, 情况如同图1 – 44那样。16、于施工现场开展焊接工作的焊件, 其焊缝是需要标注“现场焊缝”符号的。现场所使用的焊缝符号是呈现为涂黑状态的三角形旗号, 它被绘制在引出线的转折之处, 就像图1 – 45所呈现的那样。17、在相互进行焊接工作的两个焊件当中, 当仅有一个焊件带有坡口时（像是单面V形这种情况）, 引出线箭头是指向带有坡口的那个焊件的, 具体情况如图1 – 46所示。钢结构焊接符号大全：一个钢结构焊接符号标注实例：
