一、常见焊缝符号的表示
焊缝符号通常是由指引线构成, 基本焊缝符号也是其组成部分, 补充符号同样属于焊缝符号, 焊脚尺寸也是其中一部分, 辅助符号也是焊缝符号的构成要素。
1）指引线
带箭头的指引线, 与两条基准线（一虚一实）共同构成指引线, 如下面的图所示, 箭头指向图形上对应的焊缝处, 横线上方与下方用于标注焊缝的图形符号以及焊缝尺寸, 必要时, 为方便起见, 在焊缝符号里可增加说明焊缝尺寸还有焊接工艺要求的内容。

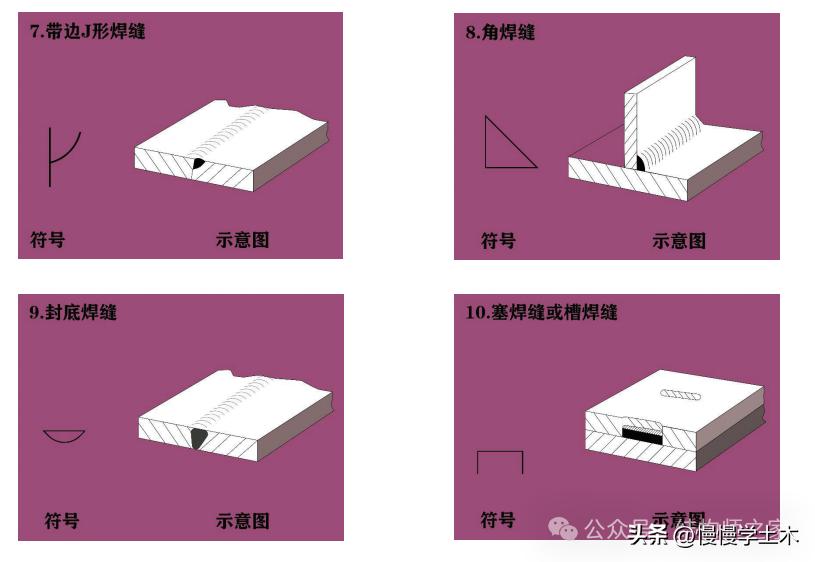

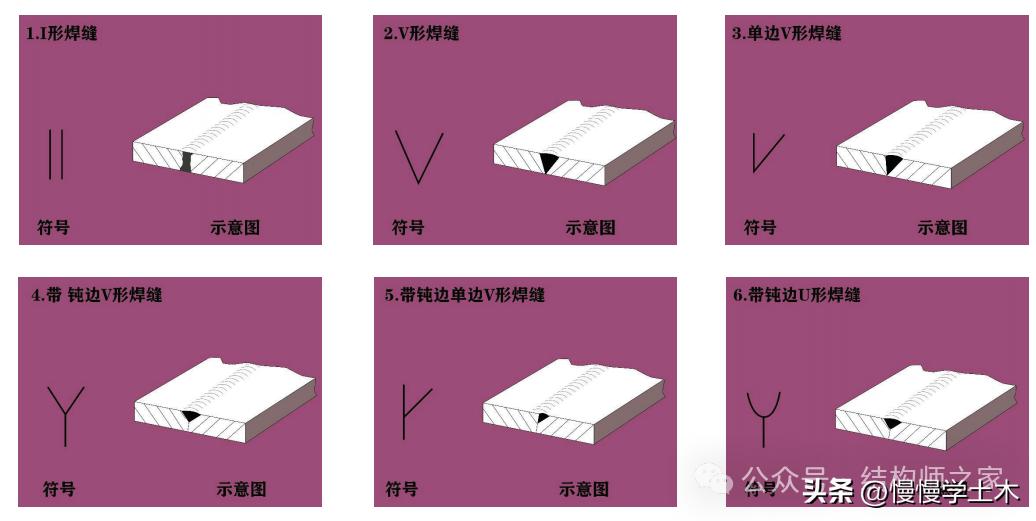

2）基本焊缝符号
基本焊缝符号, 是用于表示焊缝截面形状的符号, 通常采用近似于焊缝横截面的符号去表示。

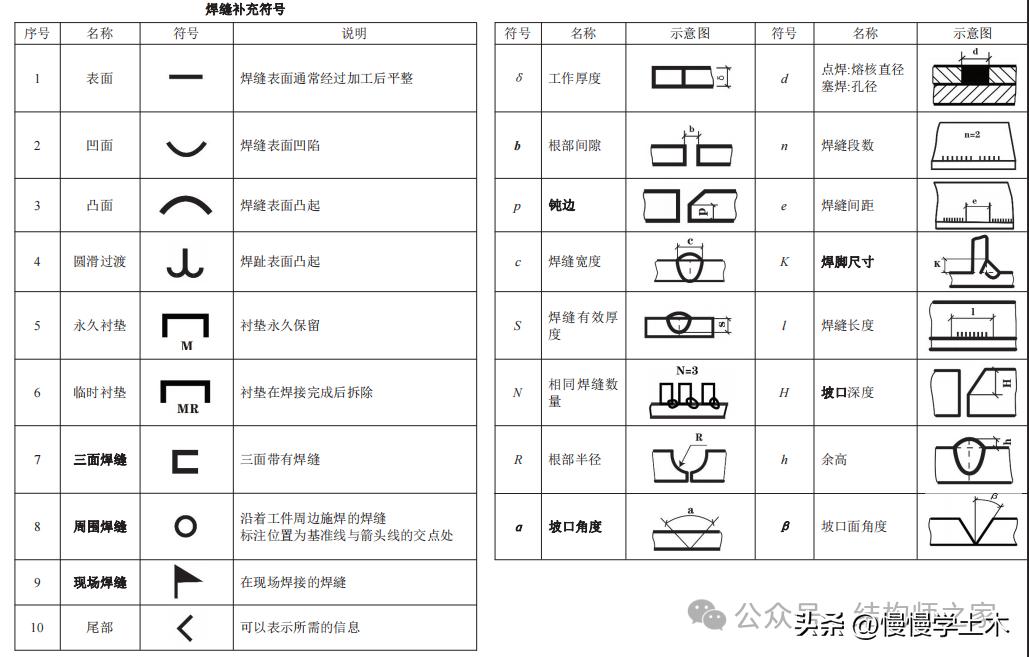

3）补充符号
二、焊缝标注

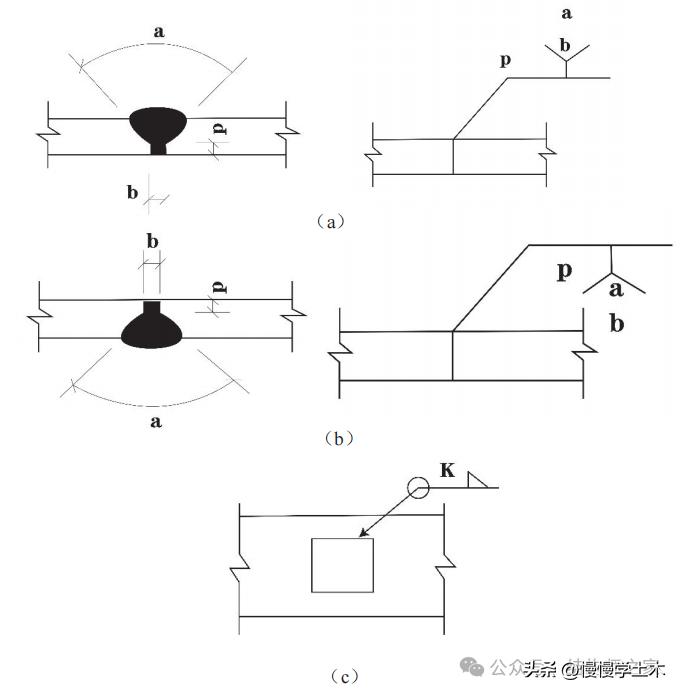

1)单面焊缝的标注
处于箭头指向焊缝现处面那个时候, 需把图形符号同尺寸标注于横线之上, 形象呈现如同图(a)那般样子分号。
要是箭头朝着焊缝所处的另一面, 也就是与之对应的那一个面, 图形符号以及尺寸标注就得放在横线的下方, 就如同图(b)所呈现的那样。当表示环绕工作件四周的焊缝时, 其围焊焊缝符号是圆圈, 画在引出线的转折位置, 并且标注焊脚尺寸K, 就像图(c)所展示的那般。

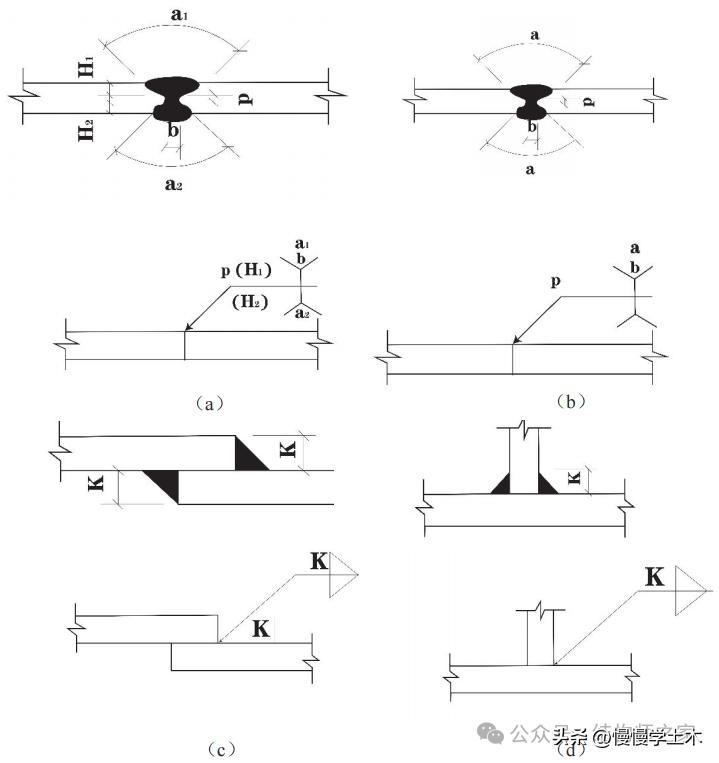

2)双面焊縫的标注
于横线之上与之下, 皆标注符号以及尺寸, 上方所标注者, 乃为箭头一侧之符号与尺寸, 下方所标注者, 则是另一侧之符号与尺寸, 恰似图(a)所呈现那般。
若两面的焊缝尺寸是一样的, 那么仅需于横线之上标注焊缝的符号以及尺寸, 就如同图（b）所示, 如同图（c）所示的那样, 如同图（d）所示这般。
3)3个及3个以上焊件彼此相互焊接形成的焊缝, 不可以当作双面焊缝来进行标注。其焊缝符号以及尺寸应当各自分别标注出来, 恰如下方图示那般。

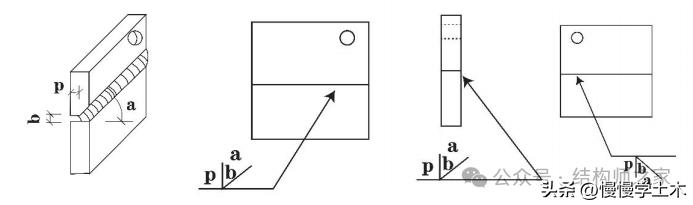

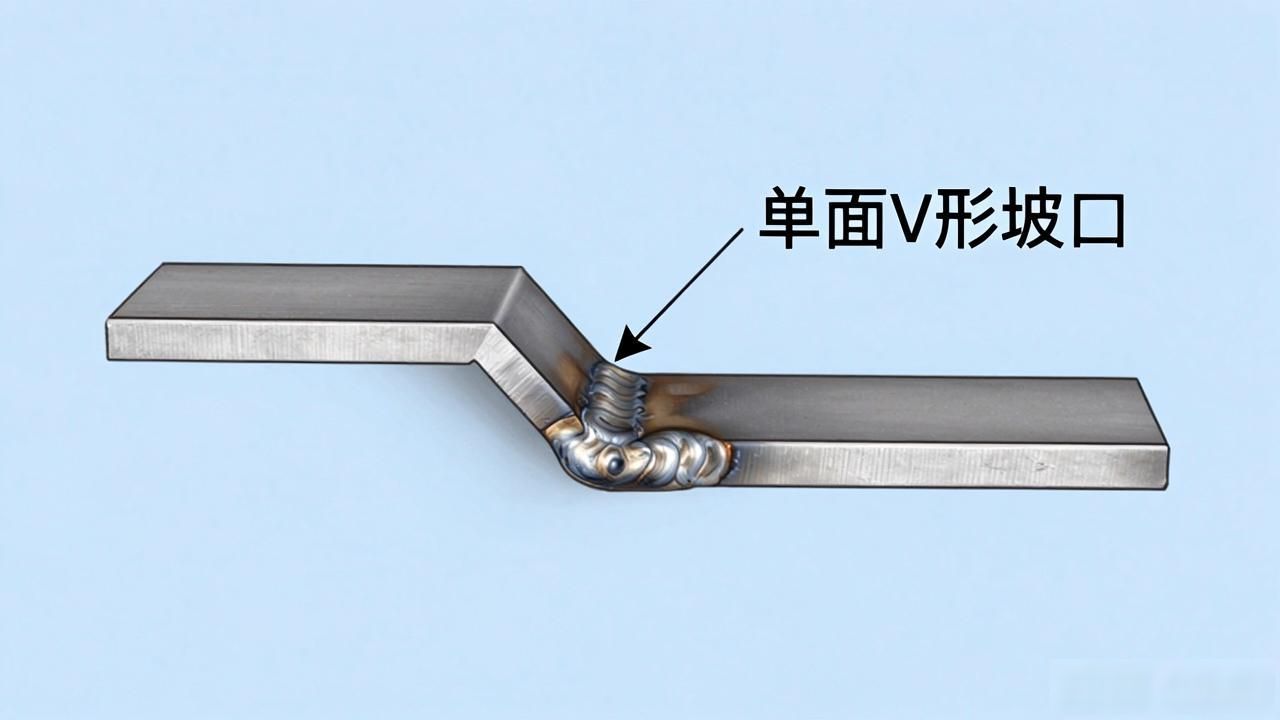

4)在相互进行焊接的两个焊件里头, 当仅有一个焊件带有坡口的状况下（像是单面V形这种情形）, 引出线方面的箭头必然得指向带有坡口的那个焊件, 就如同下面所展示的图形那样。
5)有2个相互焊接的焊件, 此焊接为单面带双边不对称坡口焊接, 这种情况下, 引出线箭头要指向较大坡口的焊件, 就像下面图中显示的那样。
6)当焊缝分布处于不规则状态时, 在对焊缝符号予以标注的这个时候, 适宜于在焊缝的位置添加中实线用来表示能够看见的焊缝, 或者添加细栅线用来表示不能够看见的焊缝, 情况如同以下所呈现的图示那样。
7)相同焊缝符号应按下列方法表示:
①于同一图形之上, 当焊缝的形式、断面的尺寸以及辅助的要求全都相同之际, 能够仅仅挑选一处去标注焊缝的符号与尺寸, 并且添加上“相同焊缝符号”, 相同焊缝符号是3/4圆弧, 绘制在引出线的转折之处, 就如同图(a)所显示示意的那样。
②在同一个图形那儿, 要是存在数种一样的焊缝, 那么能够把焊缝进行分类编号标注。在同一类焊缝当中, 可以选择一处来标注焊缝符号以及尺寸。分类编号运用大写字母A、B、C…就如同图(b)呈现的那样。
8)对于那些在施工现场要进行焊接操作的焊件上面的焊缝, 是应当标注“现场焊缝”这个符号的。“现场焊缝”符号呈现为涂黑的三角形旗号模样, 它绘制在引出线的转折那儿的位置, 就如同下面所展示的图形那样存在着。

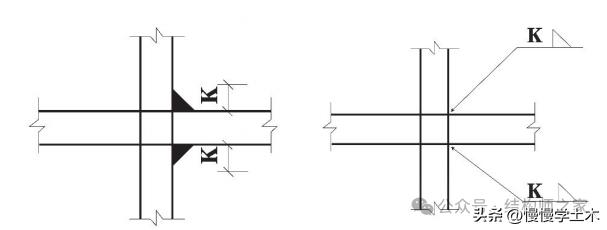

9)图样里边, 有那种比较长的角焊缝,比如说像是去焊接实腹钢梁的翼缘焊缝这种, 它是可以毋须用引出线来作标注的, 而是能够直接在角焊缝的旁边标注出焊缝尺寸值K, 就如同下边所展示的图形那样。
10)熔透角焊缝, 其符号, 展现于如下图示, 熔透角焊缝的那种符号, 通过涂黑的圆圈来绘制, 绘制之处在于引出线的转折地方。

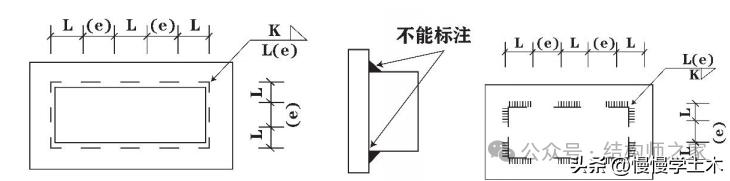

11)局部焊缝应按下图所示的方式标注。
