培养一批机械工程师, 这批工程师要能真正懂得设计精髓，还要能让理论结合实际。——正达教育荣誉出品焊缝标注实例。
1、焊缝标注方法
行业交流群： 肖亦老师：（Qq）
焊缝标注主要采用符号标注法, 在必要的情况下允许辅助使用图示法。例如, 用连续或者断续的粗线来表示连续或者断续焊缝；在有需要的时候绘制焊缝局部剖视图或者放大图以表示焊缝剖面形状；用细实线绘制焊前坡口形状等等。符号标注法是一种通过焊缝符号以及指引线表明焊缝形式的标注方法。
2、符号标注法的要素
焊缝符号标注里存在诸多要素, 其中, 焊缝的基本图标指代线构成了焊缝的基本要素, 这属于必须要标注的内容, 要标注的还有位置, 除焊缝基本要素外, 在必要的时候还应该加注其他辅助要素, 像是辅助符号, 补充符号, 焊缝尺寸与焊接工艺等内容。
3、焊缝符号及其标注

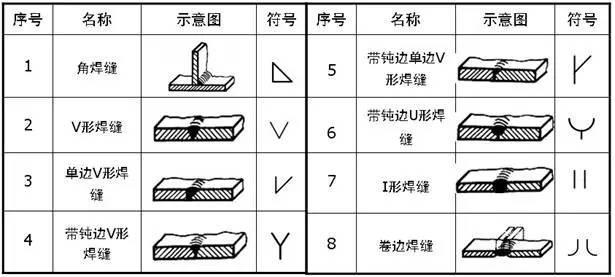

（1）由横断面形状来表示的符号是焊缝基本符号, 其数量一共有13个, 具体信息位于GB/324 – 88中, 像这样:

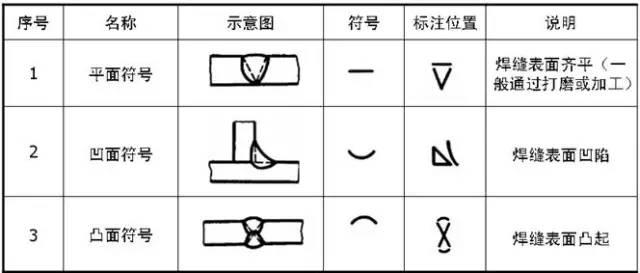

（2）表示焊缝外表形状特征的标志是辅助符号, 当无需确切描述焊缝的表面形状之际, 可不加注辅助符号, 辅助符号被配置于基本符号的固定位置, 辅助符号存在着3个。

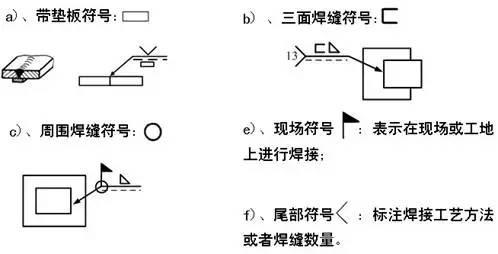

（3）补充符号, 是用来补充说明焊缝某些特质的符号, 它存在5个之多。

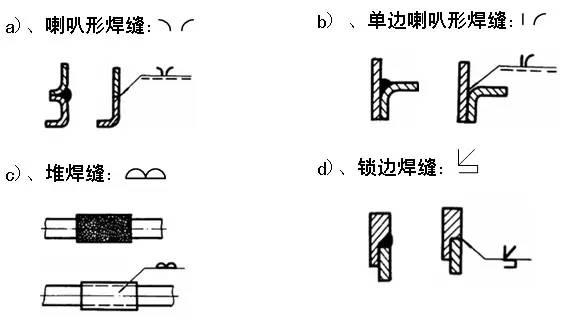

（4）将满足某些特殊情况而规定的焊缝符号称作特殊符号, 其数量共有4个。
4、指引线及其标注
指引线由箭头线和基准线组成。
（1）箭头线, 箭头具有可指向接头侧以及非接头侧这两种情况的可能性, 箭头线相对焊缝的位置通常不存在特殊要求这一情形, 允许箭头线进行一次弯折。

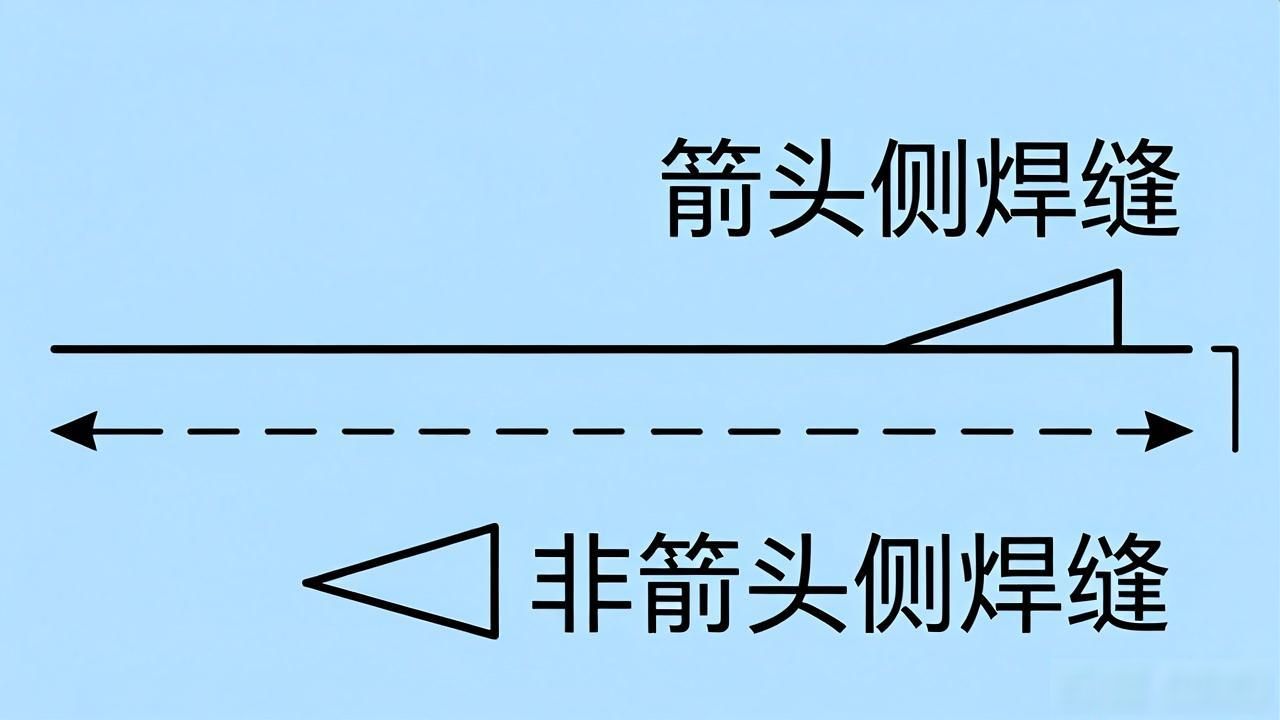

（2）基准线, 它呢, 是存在实线基准线以及虚线基准线的。其中, 虚线基准线能够被画在实线基准线的上方, 或者是下方；而焊缝符号要是标注在实线基准线上, 那就表明焊缝处于箭头侧, 要是标注在虚线基准线上, 这就意味着焊缝处于非箭头侧；当进行双面或对称焊缝标注的时候, 是可以不添加虚线的。
5、焊缝尺寸符号及其标注

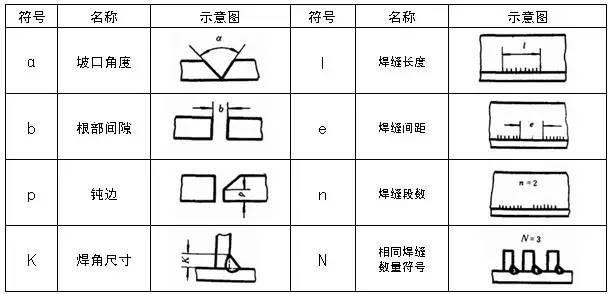

（1）要是有必要的情况下, 焊缝标注能够附带焊缝尺寸符号以及数据。焊缝尺寸符号总共存在16个（具体可查看GB/324 – 88）, 就好比:
（2）焊缝尺寸符号以及数据标注遵循的原则是（如图所示）, 焊缝横截面上所呈现的尺寸, 标注在基本符号左边, 长度方向那些尺寸, 标于右侧, 坡口具备的角度、坡口面存在的角度、根部间隙之类尺寸, 标在基本符号上方或者下方, 相同焊缝个数对应的符号, 标记在尾部。
当基本符号右侧不存在任何标注, 并且没有其他说明情形下, 这意味着工件整个长度之上的焊缝是连续的；在基本符号左侧不存在任何标注, 除此以外没有其他说明的时候, 这表示对接焊缝是需要完全焊透的。
6、焊接方法代号

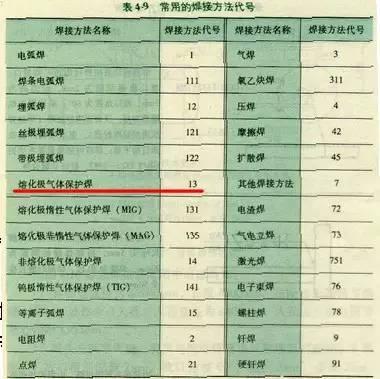

GB/5185 – 1985被用作焊接方法代号的参照依据, 比如像这样, 对接接头周围焊缝通过图示来表示焊条电弧焊(111)在非箭头侧进行打底作业, 其表面呈现齐平状态；埋弧焊(12)所焊成的V形焊缝处于箭头侧, 并且表面同样要求处于齐平状况。
7、焊接标注说明

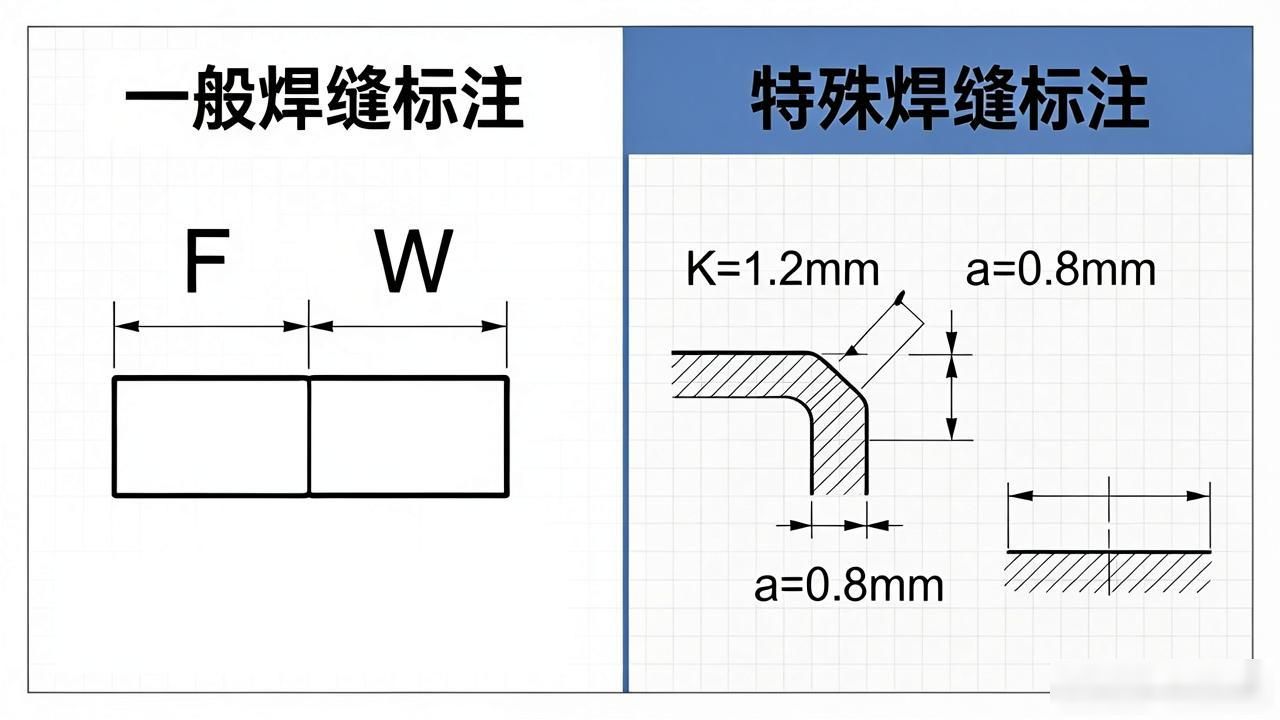

（1）对于一般焊缝而言, 在进行坡口尺寸标注的时候, 仅仅只会标注基本符号, 而不会去标注坡口尺寸, 因为坡口尺寸是由工艺来决定的；然而对于那些有着强度、气密性等要求的焊缝, 或者是受到结构限定的特殊坡口来说就不一样, 这种情况下是应该标注坡口尺寸的, 并且在必要的时候, 还得用图示法去绘制坡口结构图。
（2）对接焊缝, 其有效厚度S, 是由工艺予以保证的, 在焊后, 是没有办法进行测量的, 通常情况下, 是不会进行标注的。

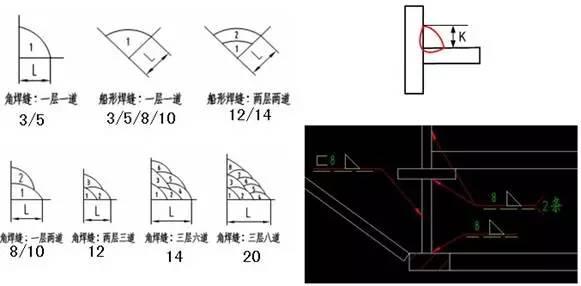

（3）焊脚尺寸K所具有的大小状况通常是这样: 为3, 为5, 为8, 为10, 为12, 为14, 为20。
（4）标注断续焊缝的图示如下, n代表焊缝段数, 焊缝长度（不把弧坑计算在内）, e表示焊缝间距。
