SolidWorks钣金零件展开尺寸批量自动标注方法

钣金模块具备支持批量自动生成零件展开尺寸的能力, 其中包括长度, 此外还涉及宽度, 另外还涵盖厚度。

1、 绘制一个开放零件图, 要先在钣金模块中进行, 比如说尺寸方面, 把k因子设为0.45, 折弯内半径设为R0.5。

2、 所示，零件已准备就绪，下一步很关键。

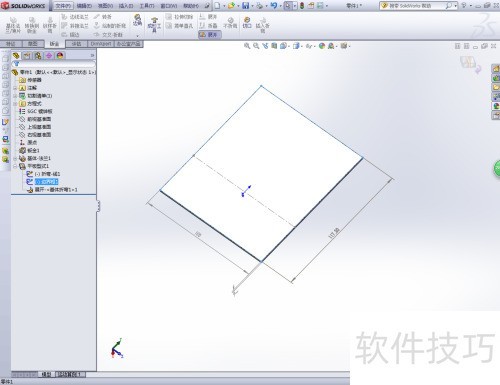

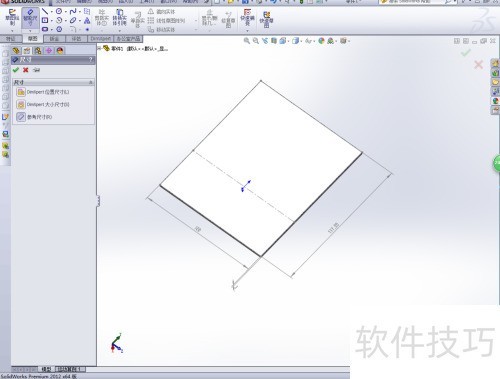

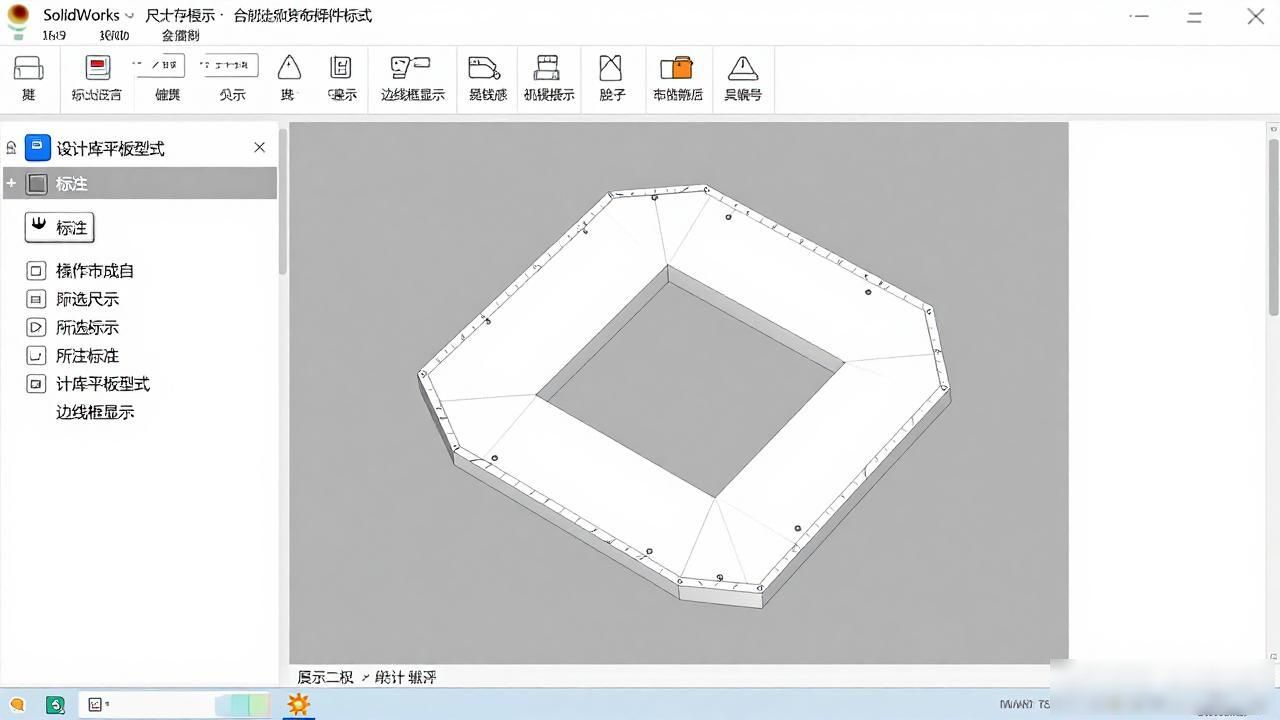

3、 先对钣金零件开展展开操作, 之后于设计库的平板型式且是边线框显示的状况下进行尺寸标注。要留意, 标注之际尺寸需设定为参考尺寸, 此命令处在图片左侧, 一定要选中它, 不然展开尺寸会沦为失败。正确完成标注后, 尺寸会以灰色呈现体现, 要是呈现为粉红色那便无法导出。

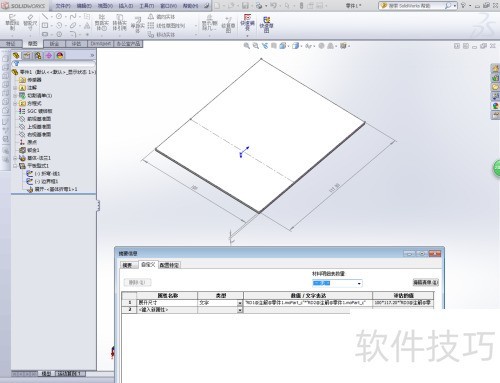

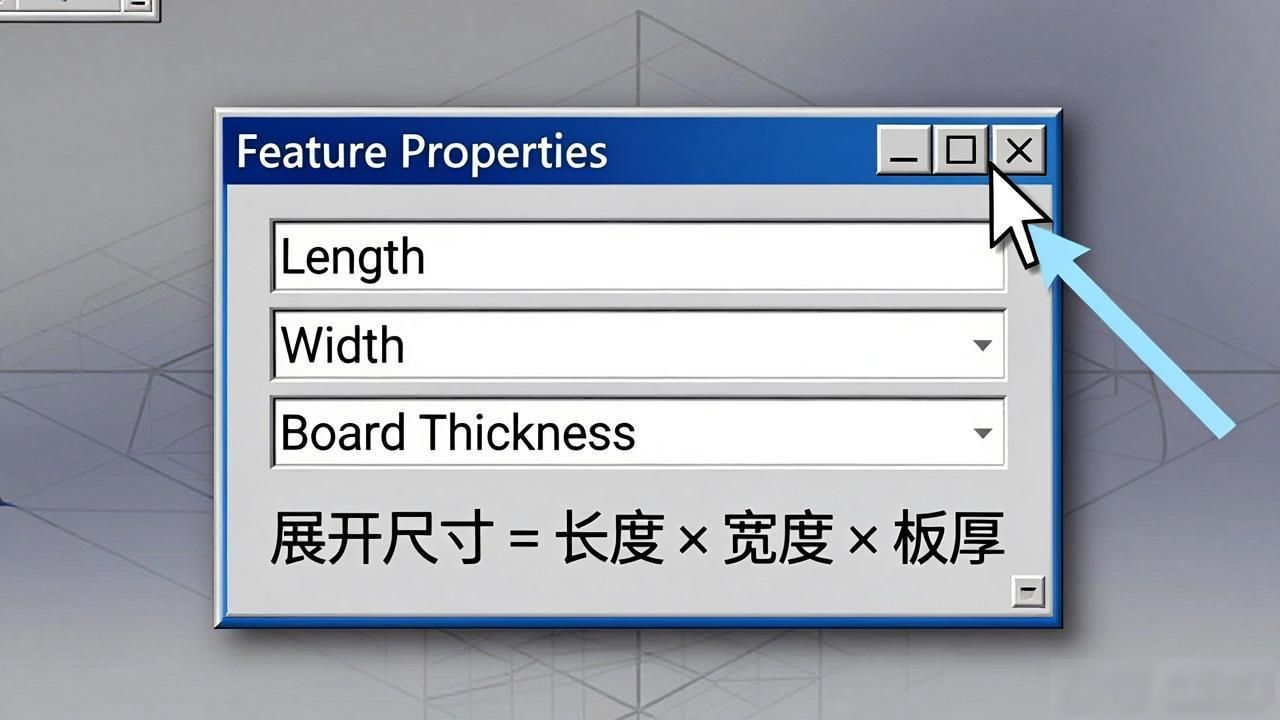

4、 于子零件的文件属性当中开展自定义编辑, 将展开尺寸以链接的形式予以设置, 直接去点选先前标注的尺寸, 运用*进行连接, 其格式是: 展开尺寸等于长度乘以宽度乘以板厚。

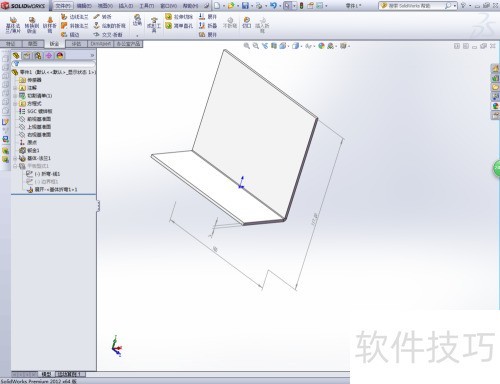

5、 当设置达成以后务必把钣金件折回去不然装配关系会出现问题是不是不喜欢窗口里面的灰色尺寸标注要是这样的话可以点击视图以及所有注解把尺寸标注隐藏掉就行。

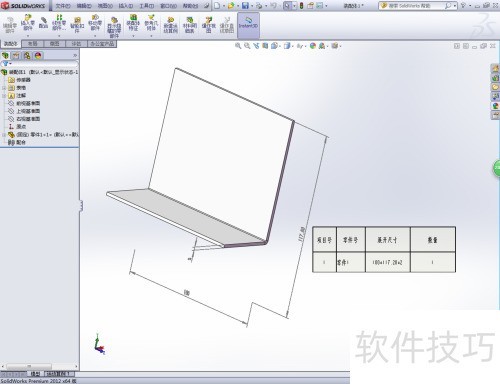

6、 装配时用材料明细表查看，助您提高工作效率。

以中关村在线钣金模块而言, 其具备支持批量自动生成零件展开尺寸功能, 此尺寸涵盖长度、宽度与厚度这些方面。首先, 要先于钣金模块去绘制一个开放零件图, 比如说像特定尺寸那样, 接着把 k 因子设置为 0.45 , 并且将折弯内半径设定为 R0.5。之后, 如所呈现的那样, 零件已然准备妥当, 紧接着下一步可是相当关键的。随后要针对钣金零件展开相应操作, 然后在那个设计库的平板型式那里……
