焊缝符号及标注方法

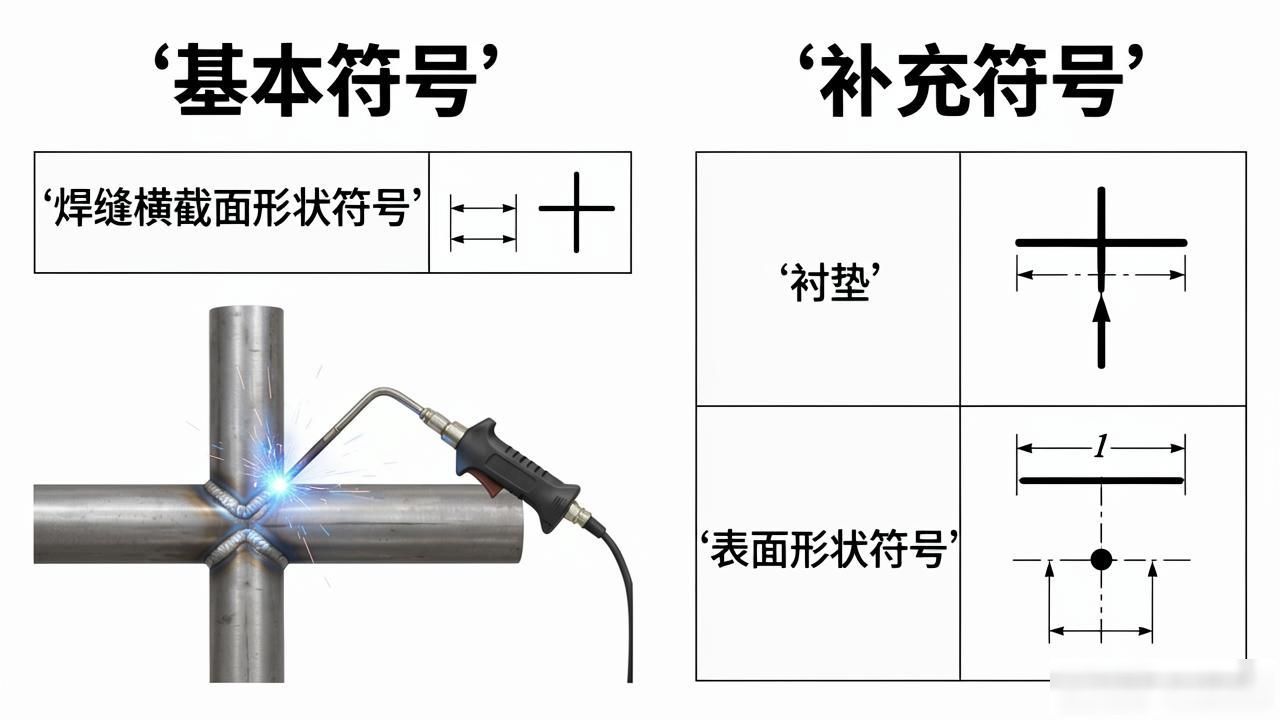

1、用于焊条电弧焊项目的, 那1.3垂直固定管对接焊条电弧焊施工的, 关于焊缝符号及标注方法, 其一、是焊缝符号, 焊缝符号也就是指在图样上标注焊接方法、焊缝尺寸与焊缝尺寸的符号, 依据GB/标准规定, 焊缝符号一般是由基本符号跟指引线所组成, 且必要的时候还要加上补充符号、焊缝尺寸符号等, 1基本符号, 基本符号是用来表示焊缝横截面形状的符号, 常用焊缝的基本符号、图示法以及标注方法示例显示在表1。如下是改写后的内容: 表1, 常用基本符号以及标注方法, 2, 补充符号, 补充符号用以补充标明有关焊缝或者接头的某些特征, 像是表面形状、衬垫、焊缝分布、施焊地点等, 所采用的符号, 见表2。表2, 补充符号, 3指路丝在完整的焊缝所述表示方法当中, 除了上述基本符号、补充符号之外, 还涵盖指路丝。

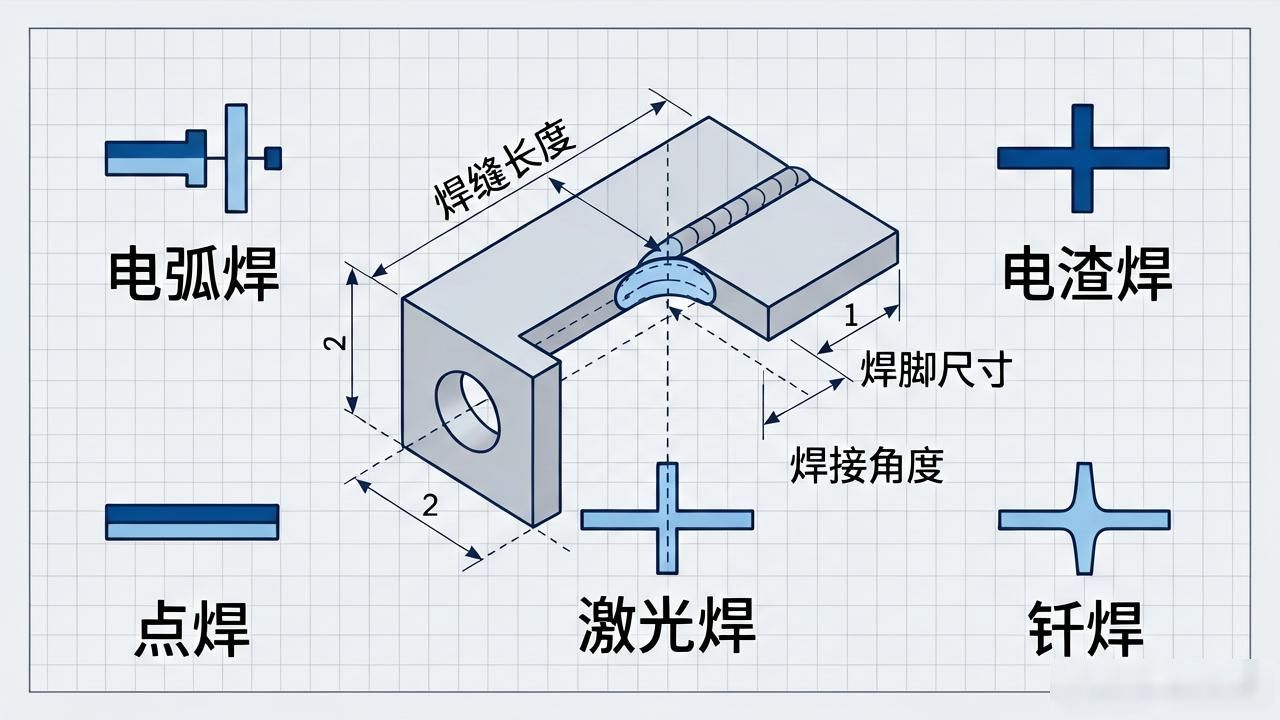

2、一些, 尺寸符号以及数据。指引线, 通常是由带有箭头的指引线, 也就是箭头线, 以及两条基准线, 其中一条是细实线, 另一条是虚线, 这两部分共同构成, 就如同图1所展示的那样。基准线的虚线能够画在基准实线的上侧或者下侧, 基准线一般和图样的底边保持平行, 在特殊条件时也可以与底边相互垂直。箭头线使用细实线来绘制, 箭头指向相关焊缝处, 在必要的情况下允许箭头线折弯一次。图1指引线, 4焊缝尺寸, 焊缝尺寸一般不进行标注, 只有在设计或生产需要注明焊缝尺寸的时候才标注, 常用焊缝尺寸符号见表3。5种焊接方法, 焊接方法数量众多, 经常会用到的有电弧焊、电渣焊、点焊以及钎焊等等。焊接的方法能够借助文字于技术要求里进行注明, 也能够使用数字代号直接在尾部符号当中注写。常用的焊接方法以及代号, 列于表4。表3是焊缝尺寸符号, 表4为焊接方法及代号, 二。

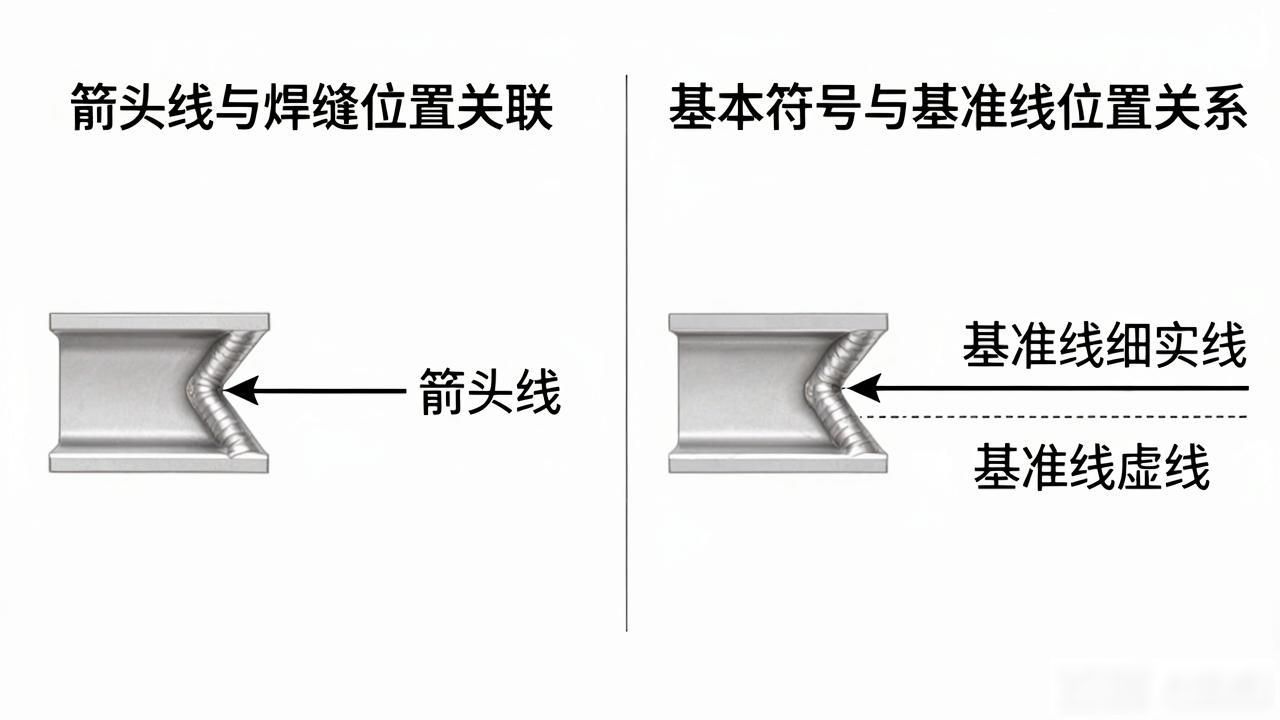

3、标注焊缝的方法, 其一, 是箭头线跟焊缝位置的关联, 箭头线相对焊缝所处位置通常没有特别要求, 箭头线能够标在存在焊缝的那一侧, 箭头线也能够标注在不存在焊缝的那一侧, 就如同图2所展示的那样, 并且还要参见表1。其二, 是基本符号相对基准线的位置, 为了在图样里能够确切地把焊缝位置给表示出来, 标准之中规定了基本符号跟基准线的位置, 就像图3所呈现的那样。a)图, 焊缝接头处于箭头侧, 那么就要把基本符号标在基准线的细实线那一侧。b)图, 焊缝接头不在箭头侧, 那么就要把基本符号标在基准线的虚线那一侧。C)（当）图用于标注对称焊缝以及双面焊缝时, 其可以不画虚线, 图2所展示的是箭头线的位置, 图3呈现的是基本符号相对基准线的位置, 焊缝尺寸符号以及数据的标注, 焊缝尺寸符号及数据的标注原则是像图4所展示的那样。（1）焊件横直交叉处, 焊缝尺寸在基本符号左侧标注, 此为其一；焊缝长度方向尺寸, 于基本符号右侧标注, 是为其二；坡口角度、坡口面角度以及根部间隙b等尺寸, 在基本符号上侧或者下侧标注, 此谓之三；相同焊缝数量符号和焊接方法代号, 于尾部标注, 此为其四；在需要标注的尺寸数据较多不容易分辨时, 在数据前面添加相应尺寸符号, 就像这样；当箭头方向发生变化时，上述原则不会改变。三、常见焊缝的标注示例表5 焊缝的标注示例。
