最新工程图中焊接焊缝符号和标注方法

焊缝符号和标注汇总（参考国标）

先说一下, 要想更有效地运用, 就得率先知晓焊接符号以及标注的定义, 在网络上广泛传播的焊接符号教程是根据GB/T324 – 1988焊接符号表示方法来制作的, 然而如今国标这方面已经升级为GB/T 324 – 2008焊缝符号表示法了, 具体如下所示:

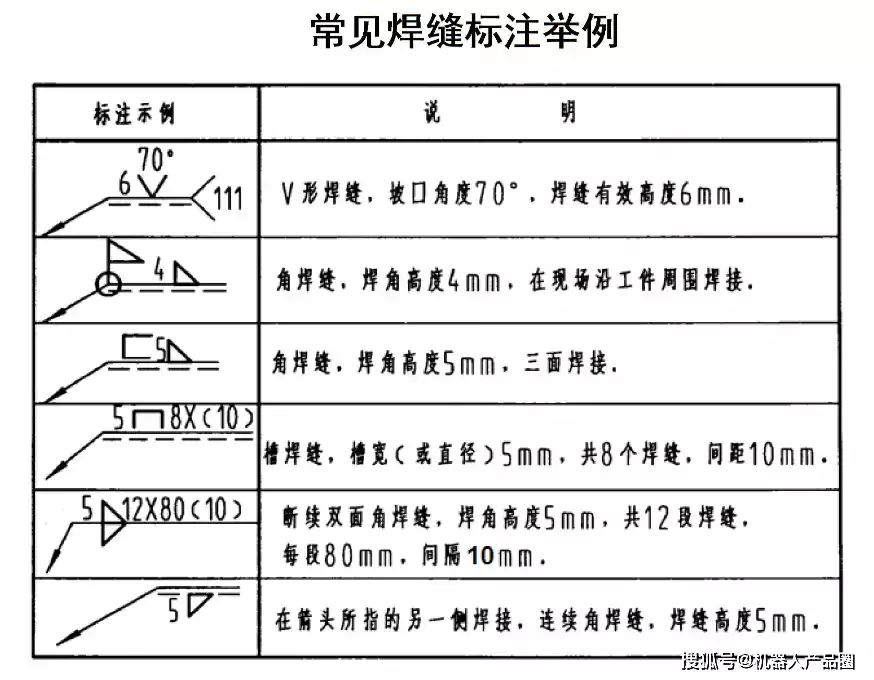

快速学习：常见焊缝标注举列：

1、焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法

焊缝标注主要采用符号标注法, 在必要情形 时, 允许以图示法作为辅助。例如, 采用连续或断续的粗线来表示连续或断续焊缝 ；在有需要时, 绘制焊缝局部剖视图或者放大图, 以此来表示焊缝剖面形状 ；使用细实线绘制焊前坡口形状等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素

在焊缝符号标注里, 存在着诸多要素, 当中焊缝基本符号以及指引线, 共同构成了焊缝的基本要素, 这属于必须要进行标注的内容。

需要注意, 除了焊缝基本要素之外, 在有必要的时候呀更要去加注、添加其他辅助要素, 像辅助符号, 还有补充符号, 以及焊缝尺寸符号, 甚至还有焊接工艺等一系列内容。

3、焊接符号及标准

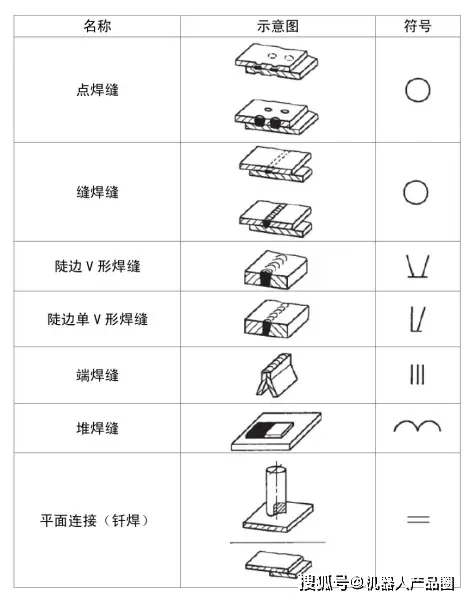

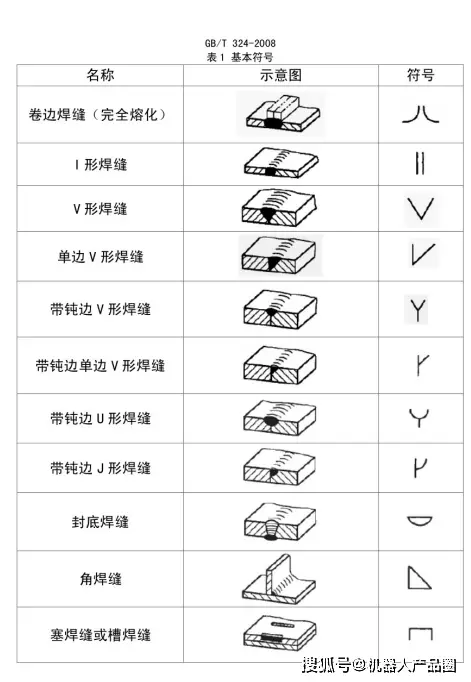

（1）焊缝基本符号, 是用来表示焊缝横断面形状的符号, 其数量共有20个, 以前仅有13个, 具体可详见GB/T 324-2008焊缝符号表示法, 比如说: 。

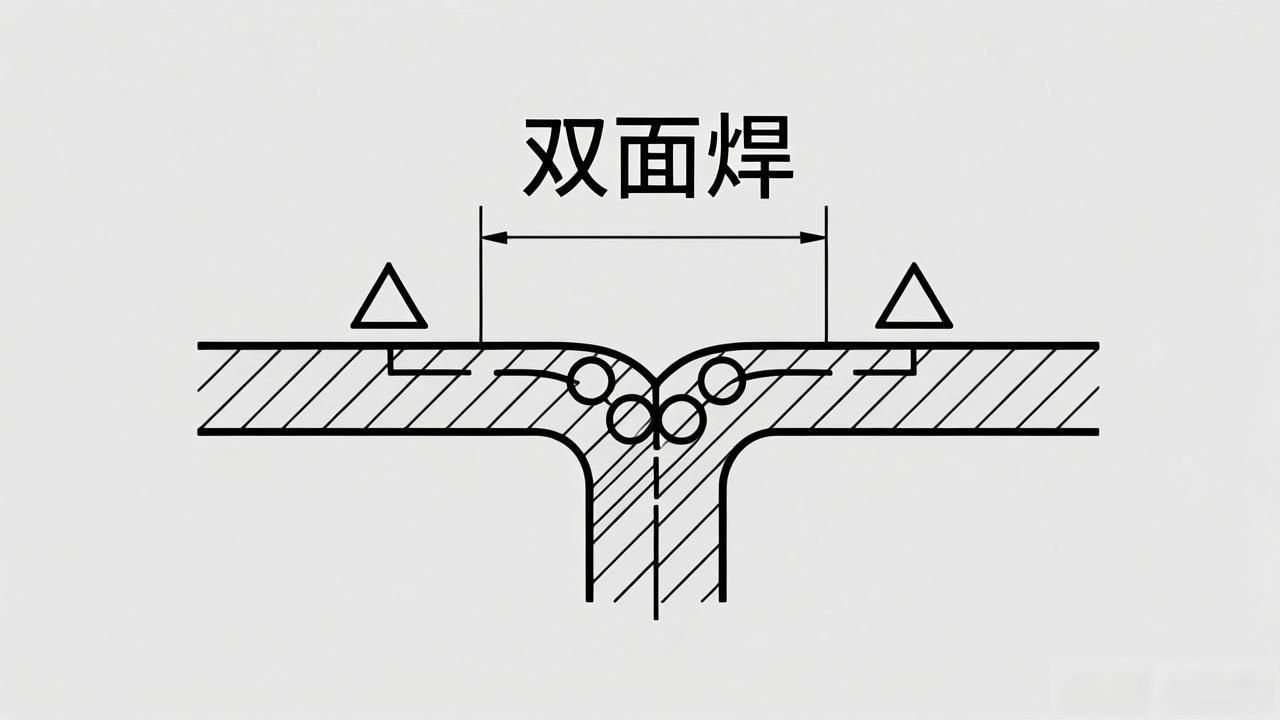

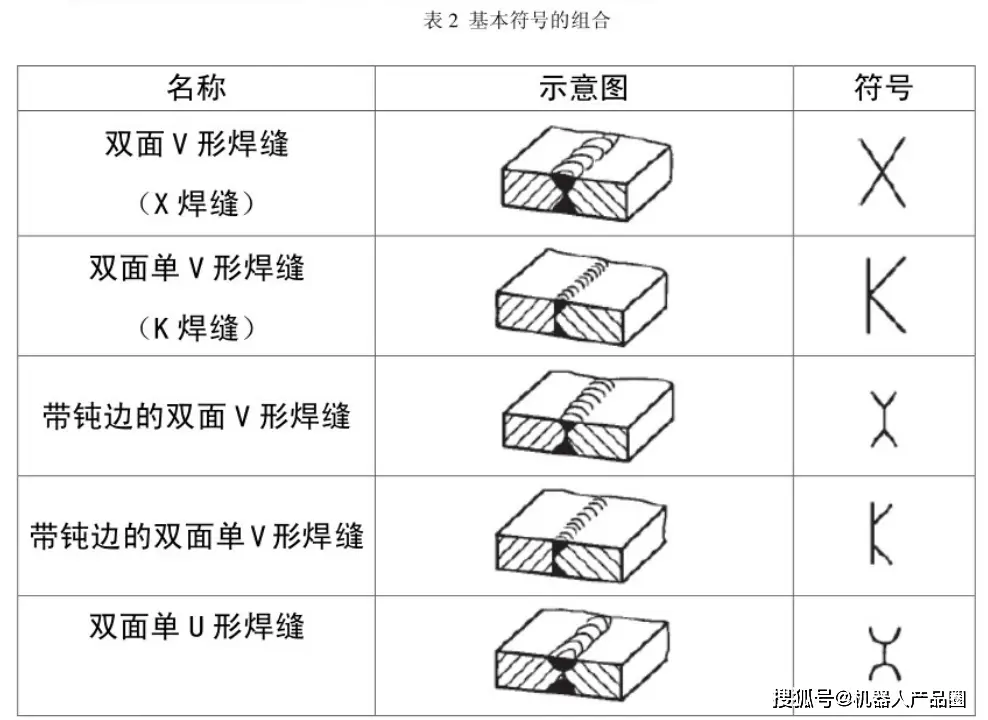

（2）基本符号进行组合, 在标注双面焊焊缝或者接头之际, 基本符号能够组合起来使用, 此乃新增的情况, 不存在辅助符号了。

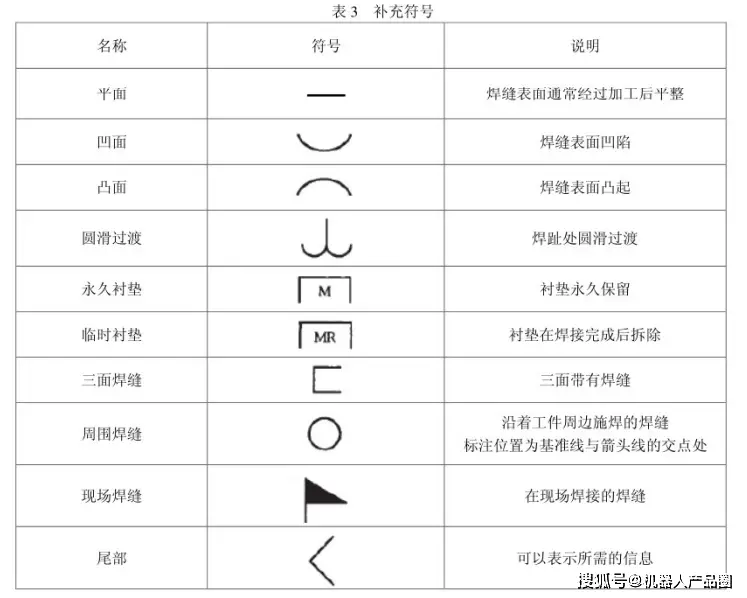

（3）用来补充说明有关焊缝或接头某些特征的补充符号, 这些特征包括表面形状、衬垫、焊缝分布、施焊地点等。以前存在的补充符号数量仅为5个。

4、指引线

（1）指引线由箭头线和基准线（实线和虚线）组成

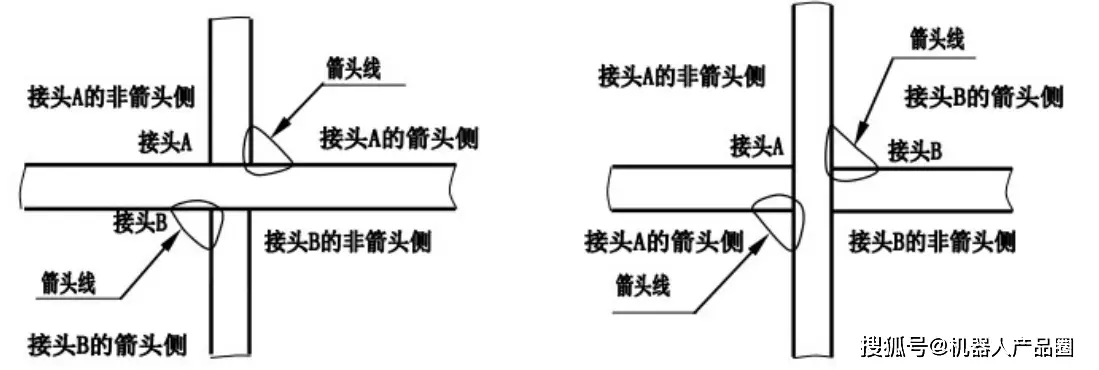

（2）箭头线：

由箭头直接所指的, 那处在接头的一侧, 被称作“接头的箭头侧” , 而与这个处在接头的一侧直接相对的, 便是“接头的非箭头侧”。

（3）通常情况下，基准线一般是应当和图样的底边保持平行的, 不过呢, 在有需要的时候, 它也是能够与底边呈现垂直状态的。

实线和虚线的位置可根据需要互换。

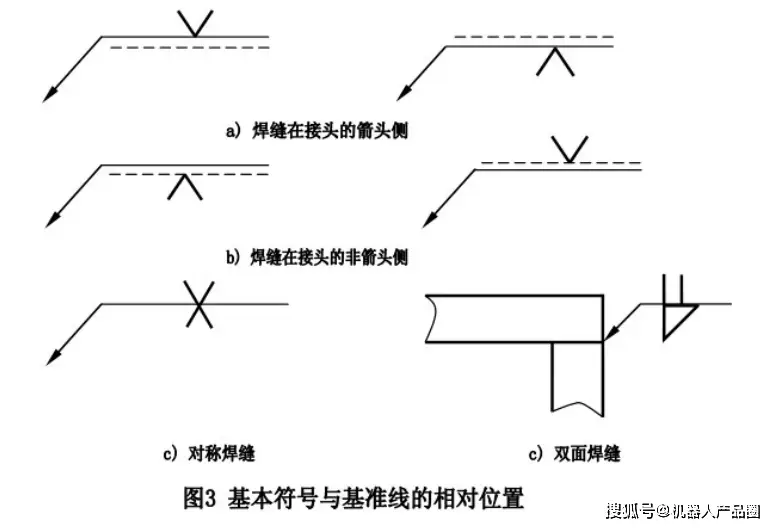

基本符号与基准线的相对位置

当基本符号处于实线这一旁的时候, 它所表达的意思是焊缝位于箭头指向的那一侧, 具体可参照图3a)所示。

当基本符号处于虚线那一侧的时候, 这意味着焊缝是在并非箭头所指的那一侧, 具体可参照图3b。

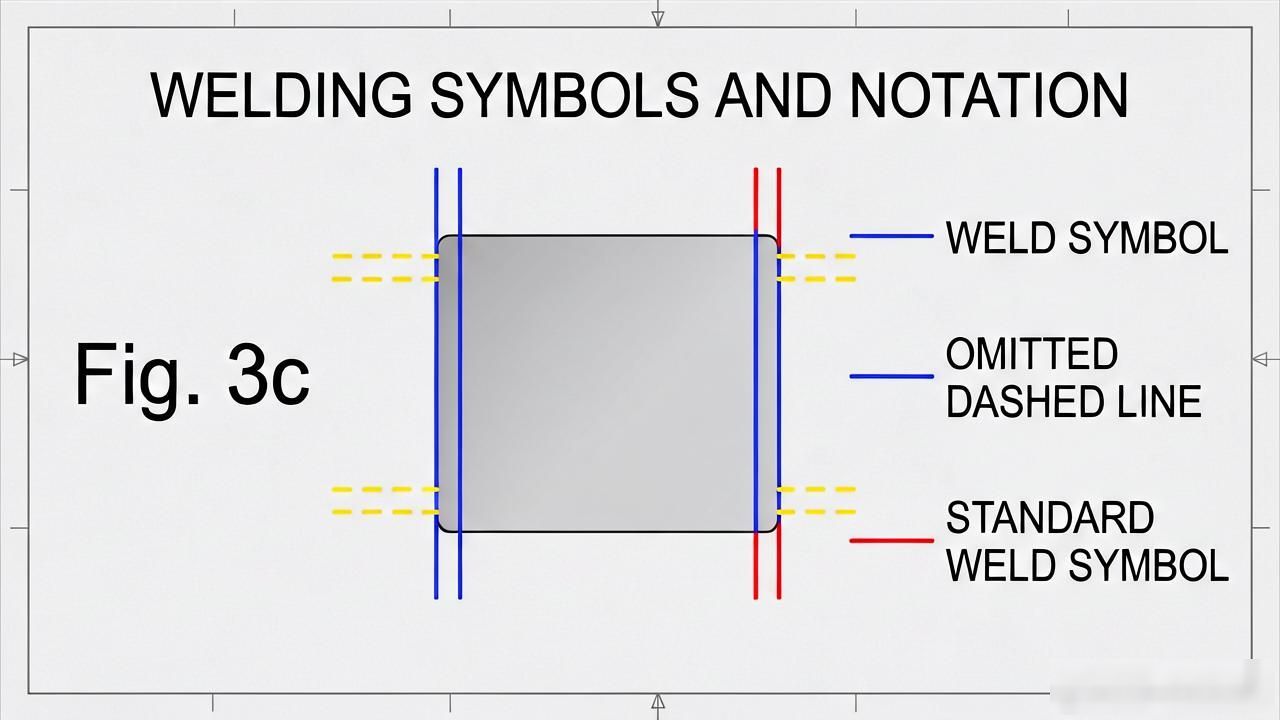

——对称焊缝允许省略虚线，参见图 3c)；

处于明确了焊缝分布位置的情形下, 存在一些双面焊缝是能够省略虚线的, 去参见图3d)。

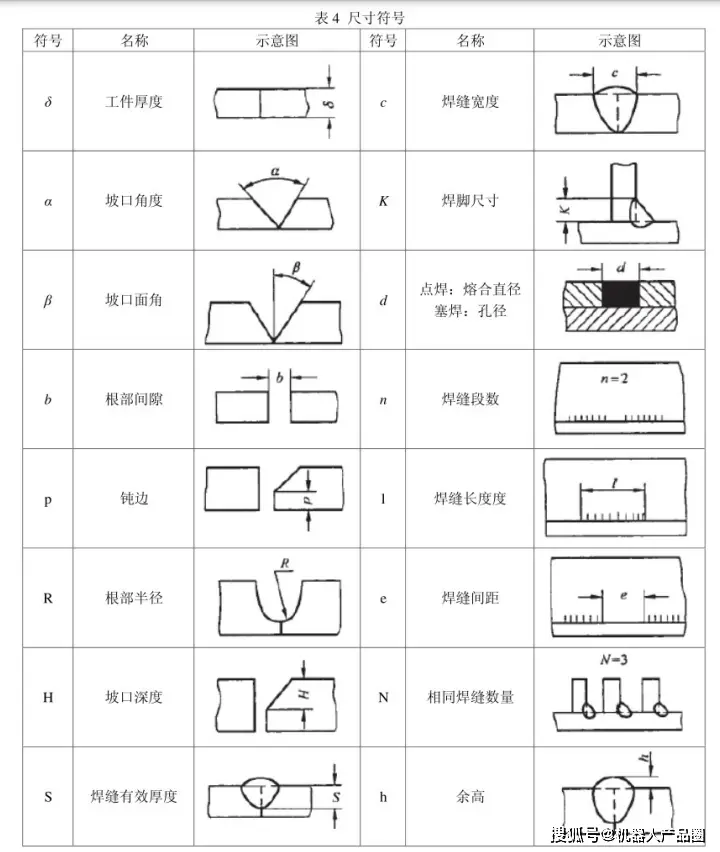

（4）必要时， 可以在焊缝符号中标注尺寸。如下图：

标注规则

尺寸的标注方法

——横向尺寸标注在基本符号的左侧；

——纵向尺寸标注在基本符号的右侧；

坡口角度被标注在基本符号的上侧或者下侧, 坡口面角也被标注在基本符号的上侧或者下侧, 根部间隙同样被标注在基本符号的上侧或者下侧。

——相同焊缝数标注在尾部；

要是尺寸数量相对较多, 以至于不容易分辨清楚的时候, 那么可以在尺寸数据的前面, 标注上与之相对应的尺寸符号。

当箭头线方向改变时， 上述规则不变。

关于尺寸的其他规定

焊缝位置的尺寸若不在焊缝符号中标注, 那就得把它标注在图样上, 以此来确定其位置。

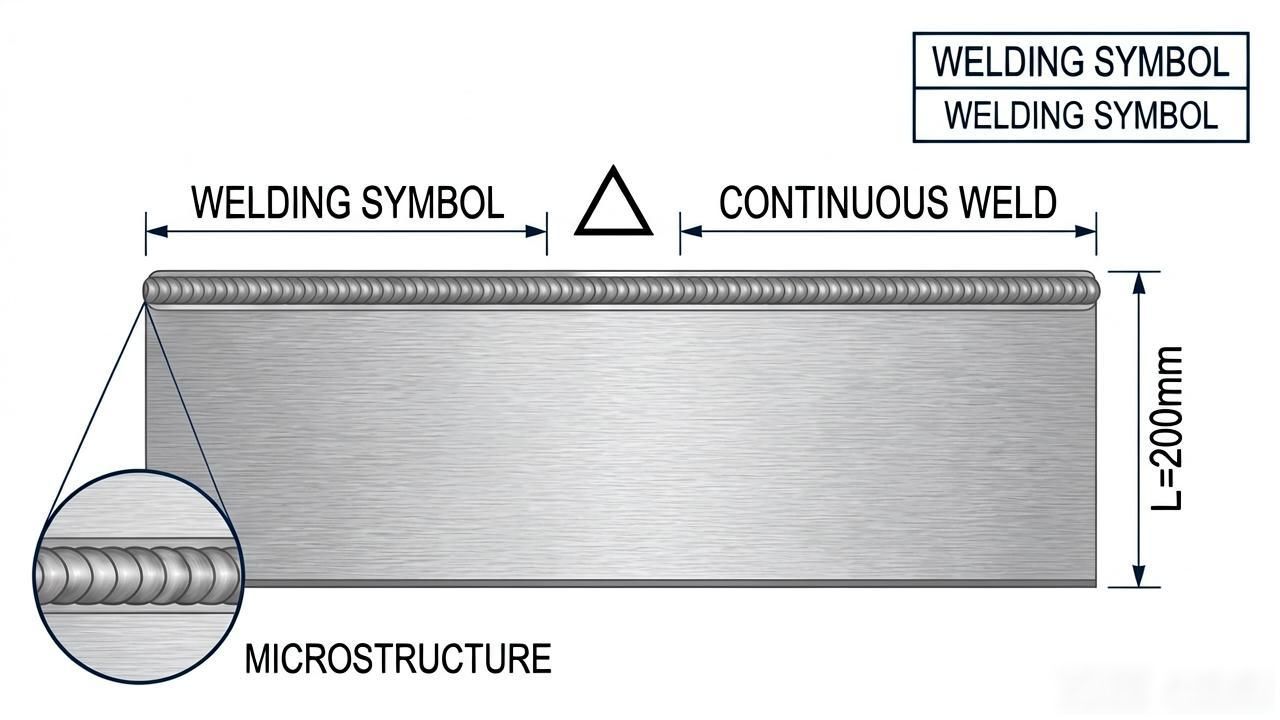

当处于基本符号右侧, 不存在哪怕任何一点点尺寸标注的情形, 并且也没有其他额外说明的时候, 这就意味着焊缝在工件的整个长度方向之上是连续不断的。

如果在基本符号的左边, 不存在任何尺寸标注, 并且也没有其他说明的时候, 就表明对接焊缝应当完全焊透。

塞焊缝、 槽焊缝带有斜边时， 应标注其底部的尺寸。

5、焊接代号

比如说, 下面的图示展现的是对接接头周边的焊缝情况。其中, 焊条电弧焊（111）这种焊接方式是在非箭头的那一侧进行打底操作, 并且其表面要达到齐平的状态；而埋弧焊（12）所焊成的V形焊缝是处于箭头侧, 同时其表面同样也是要求处在齐平的状况。

留意, 当焊缝运用了各种不同的焊接方式, 又或者针对焊接方式有着特别的要求之际, 进行标注, 倘若没有这些情况, 一般而言是不做标注的。

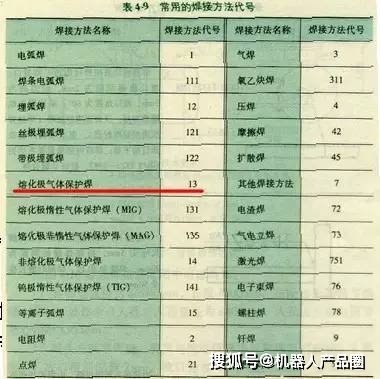

常常会见到的焊接方法的代号, 具体情形要去参考GB 5185 – 1985, 也就是金属焊接和钎焊方法在图样上面的表示代号。

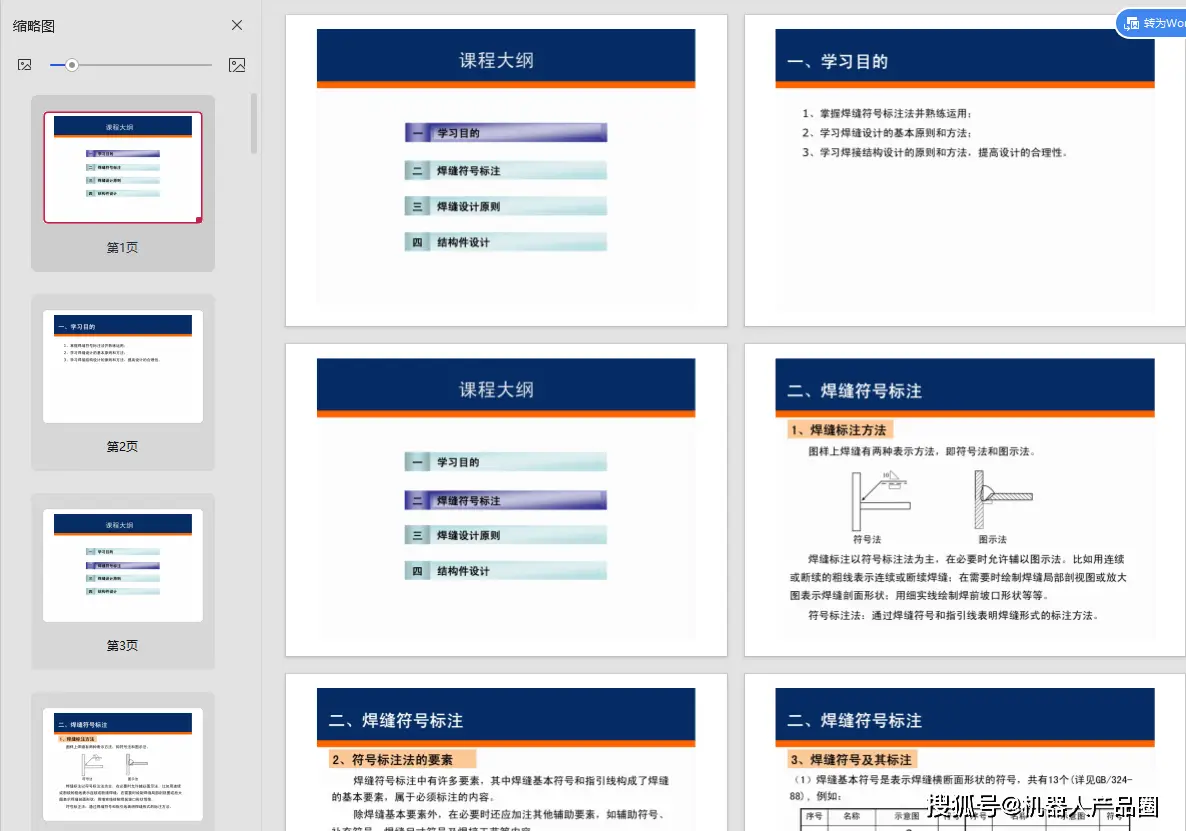

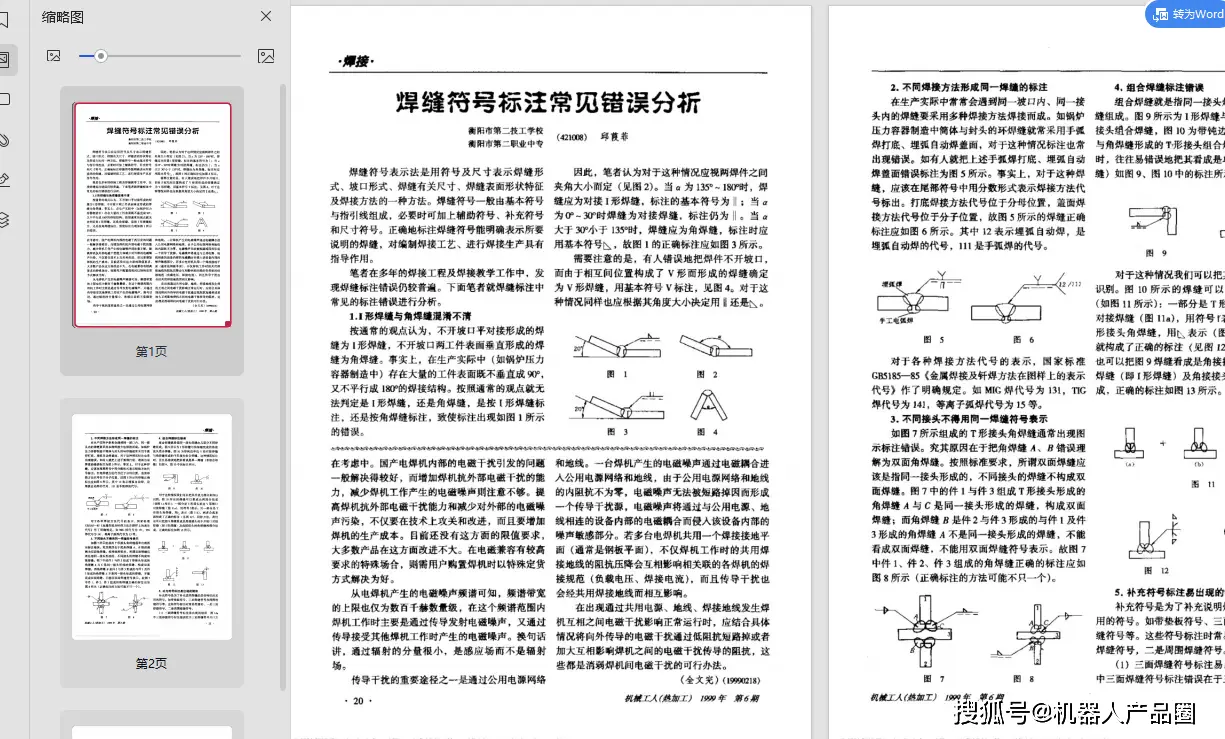

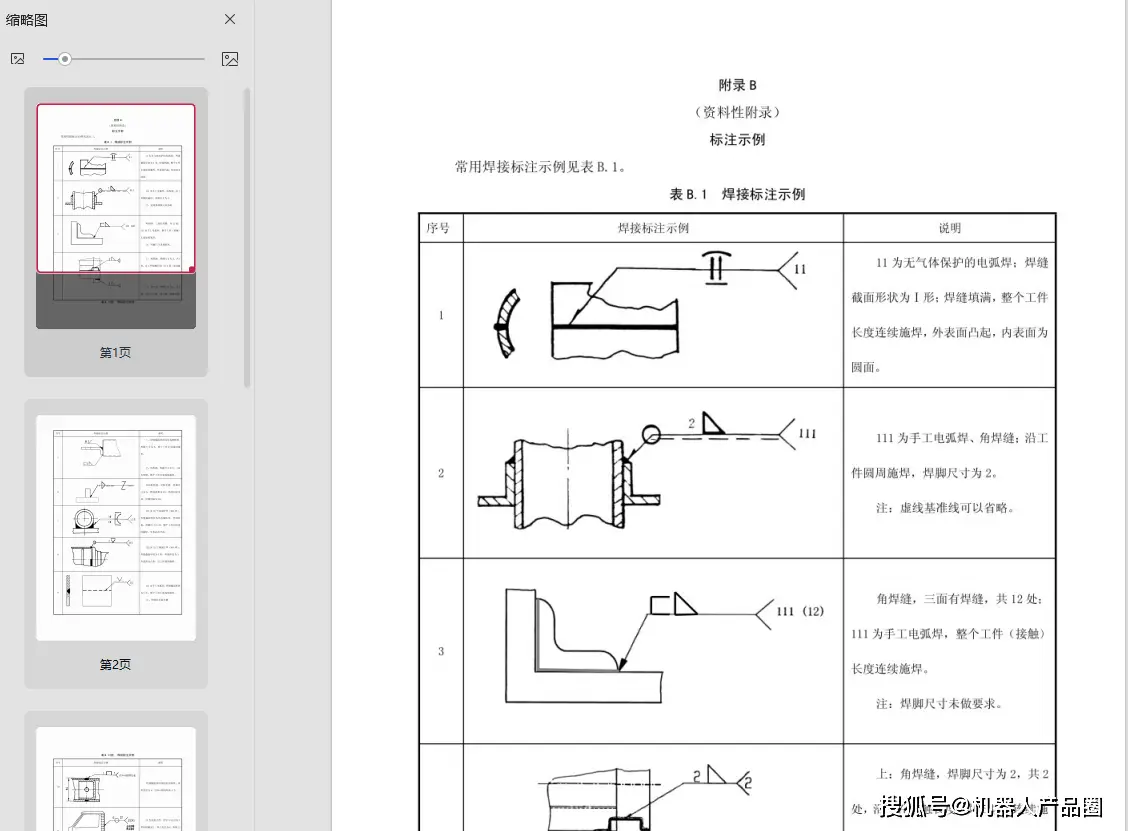

详细资料可以参考附件中的文件
