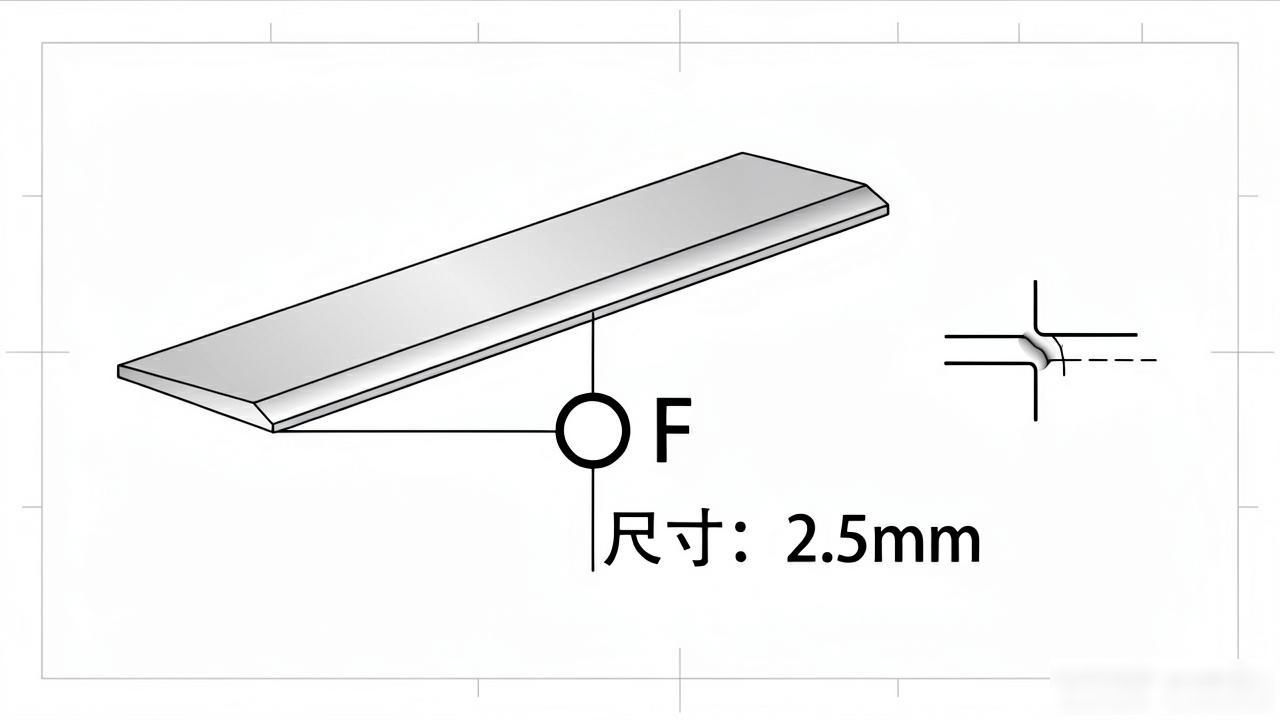

1、一、焊缝具有基本符号, 二、还有表示焊缝的辅助符号, 辅助符号是用来表征焊缝表面形状特征的符号, 当不需要确切地去说明焊缝的表面形状之时, 是能够不用此类辅助符号的。三、存在着表示焊缝的补充符号, 补充符号乃是出于补充说明焊缝的某些特征而被采用的符号, 总计有5个。四、有着表示焊缝的特殊符号, 特殊符号是为了去满足某些特殊状况而被规定的焊缝符号, 一共有4个。 五、具备表示焊缝的尺寸符号 , 六、在焊接符号标注环节存在着指引线, 指引线是用于表明指引焊缝位置的符号。它是由带箭头的指引线构成的, 同时还有两条基准线, 其中一条是实线, 另一条是虚线, 指引线会指向有关焊缝的地方, 基准线通常应当是水平线, 焊缝符号和尺寸标注在基准线上, 在必要的时候基准线末端会加一个尾部, 作其他说明使用, 比如焊接方法等, 基准线的虚线能够画在基准线实线的上面。
2、侧面, 也能够画于下方一侧, 基准线通常应当跟图样的标题栏保持平行, 只是在特殊状况之下才会与标题栏呈垂直状态。进行标注箭头线时, 可以指向焊缝或者并不朝向焊缝。要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线一侧；要是焊缝处于接头的非箭头一侧, 那么基本符号会标注在基准线的虚线一侧, 就如同图1-34所示。焊缝尺寸符号以及数据的标注原则是这样的: 其一, 在基本特号的左边进行标注, 标注的内容有钝边高度p, 坡口高度H, 焊角高度K, 焊缝余高h, 熔透深度s, 根部半径R, 焊缝宽度C, 焊角直径d。其二, 在基本符号的右边进行标注, 标注的内容有焊缝长度l, 焊缝间隙e, 相同焊缝数量n。其三, 在基本特号的上边进行标注, 标注的内容有坡口角度a, 根部间隙b。七、焊接符号标注实例以及方法, 在焊接结构图样之上, 焊接方法能够按照国家标准-85的规。
3、要使用阿拉伯数字予以表示, 将其标注于指引线的尾部。常用焊接方法代号参照表3-9所示。一旦是组合焊接方法, 能够用“/”进行分开, 左侧意味着正面（或者盖面）的焊接方法, 右侧意味着背面（或者打底）焊接方法。诸如V形焊缝率先采用钨极氢弧焊打底, 随后用手工电弧焊盖面, 便表示为141/111。焊缝符号和焊接方法代号标注示例查看图3-21所示。此图呈现的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面处于齐平状态, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。八、钢结构焊接符号及标注1、基本符号、补充符号与基准线存在相交或者相切的情况, 与基准线相重合的线段, 运用粗实线予以表示。2、焊缝的基本符号、辅助符号以及补充符号（尾部符号除外）一概为粗实线, 尺寸数字原则。
4、其上呈现为粗实线, 尾部符号是细实线, 该尾部符号着重去标注焊接工艺以及方法之类的内容。3、当作双面对称焊缝之际。基准线无需添加虚线, 像图1-35那样。4、箭头线针对焊缝的位置通常没有特殊要求, 然而在标注单边形焊缝的时候箭头线要指向带有坡口一侧的工件, 如图1-36所示。5、在同一个图形之上, 当焊缝形式以及断面尺寸还有辅助要求全都相同时, 能够只挑选一处去标注焊缝的符号跟尺寸句号。需要加注“相同焊缝的符号”, 这个相同焊缝符号是3/4圆弧状, 要画在引出线转折的地方, 就如同图1-37(a)那样。在同一个图形里, 要是存在数种相同焊缝, 那么可以把焊缝进行分类编号, 标注在尾部符号当中, 分类编号用A、B、C来表示, 在同一类焊缝之内可选一处标注代号, 就如同图1-37(b)表示的那样, 6、熔透角焊缝的符号应当依照图1-38。
5、方式进行标注, 熔透角焊缝的符号是涂黑的圆圈, 其画在引出线的转折之处。7、对于形状中较长的角焊缝（像是焊接实腹钢梁的翼缘焊缝）, 可不使用引出线标注, 而是直接在角焊缝旁边标注焊缝尺寸值K, 如同图1-39那样。8、在连接长度范围内仅仅局部区段存在焊缝时, 按照图1-40进行标注。K是角焊缝焊脚尺寸。9、当焊缝分布不规则的时候, 在标注焊缝符号的同时, 在焊缝处添加中实线用以表示可见焊缝, 或者添加栅线用以表示不可见焊缝, 标注方法如同图1-41。10、相互进行焊接的两个焊件, 若呈现为单面焊且带有双边不对称坡口焊缝这种情况时, 引出线箭头所指向的乃是具有较大坡口的那个焊件, 情形恰如图1 – 42所展示的那样。11、针对环绕工作件周围的围焊缝, 其符号是用圆圈来予以表示的, 此圆圈画在引出线的转折部位, 并且还要标注出其焊角尺寸K, 具体如图1 – 43所示。12、在面对三个或三个之上的焊。
6、件彼此焊接之际, 其焊缝不可当作双面焊缝去标注, 焊缝符号以及尺寸应当分别予以标注, 就如同图1-44那般。13、于施工现场开展焊接的焊件, 其焊缝要标注“现场焊缝”符号。现场焊缝符号属涂黑的三角形旗号, 绘制在引出线的转折之处, 如同图1-45那样。14、相互焊接的两个焊件当中, 当仅有一个焊件带有坡口时(比如单面V形), 引出线箭头是指向带有坡口的焊件, 如图1-46所示。15、一般焊缝对于坡口尺寸的标注, 仅标注基本符号, 不会标注坡口尺寸, 依据工艺来决定坡口尺寸；针对有强度、气密性等要求的焊缝或者受结构限定的特殊坡口, 需要标注坡口尺寸, 应采用图示法绘制坡口结构图, 在必要的时候。16、对接焊缝有效厚度S靠工艺保证, 焊后没办法测量, 通常不标注。17、焊脚尺寸K的大小一般是: 3。
7、5、8、10、12、14、20这些数字, 18是关于断续焊缝的标注, 其中n表示焊缝段数, l表示焊缝长度在不计弧坑的情况下, e表示焊缝间距。九说来和焊接接头形式选择有关, 焊接接头形式能够分成: 对接接头, 这种是两焊件在同一个平面上焊接制作而成的接头, 它有应力集中相对较小, 能够承受较大静载荷以及较高疲劳交变载荷的特点, 需要注意的是板厚不同时, 应把厚板削薄之后再去对接；搭接接头；T形接头；角接接头, 不同的接头形式承载能力以及应力分布情况不一样。L3 （2 减 1）。2、搭接接头: 是两焊件相互错交叠放的接头, 是在焊件端头实施焊接而成的接头。其特点为: 应力分布并非均匀一致, 疲劳强度相对较低；焊前准备工作以及装配工作相比对接接头而言更为简便；横向收缩量较之对接接头要小；适用于被焊结构的狭窄之处以及密闭式的焊接结构。
8、3、T形接头, 是两焊件相互呈垂直状态, 于交角之处展开焊接的接头。此接头的特点为, 应力分布并不均匀, 虽说其承载能力较低, 然而却能够承受各类方向的力以及力矩, 属于比较理想的焊接接头形式。需要注意的是, T形接头应当避免采用单面角焊缝。4、角接接头, 是两焊件边缘相互垂直, 于顶端边缘位置进行焊接的接头。角接接头常常被应用于箱形结构之中。其特点在于, 承载能力较低, 不过能够承受各种方向的力以及力矩。常用的角接头是这样的: 首先是十、坡口这部分的设计。其一、坡口有着这样的作用: 主要是通过增大熔深, 来提高焊缝截面所具有的有效厚度。假如以对接 Y 形坡口作为例子的话: 其一、坡口角度: 处于 40 到 60 这个范围, 要是太大了就会增加加工余量、焊接成本以及变形；其二、钝边高度 p: 当需要熔透的时候一般是 1 到 4mm；其三、根部间隙 b: 其目的是保证钝边能够熔透, 一般是 2 到 4mm, 要是过大了就容易形成虚焊；其四、坡口深度 H: 。

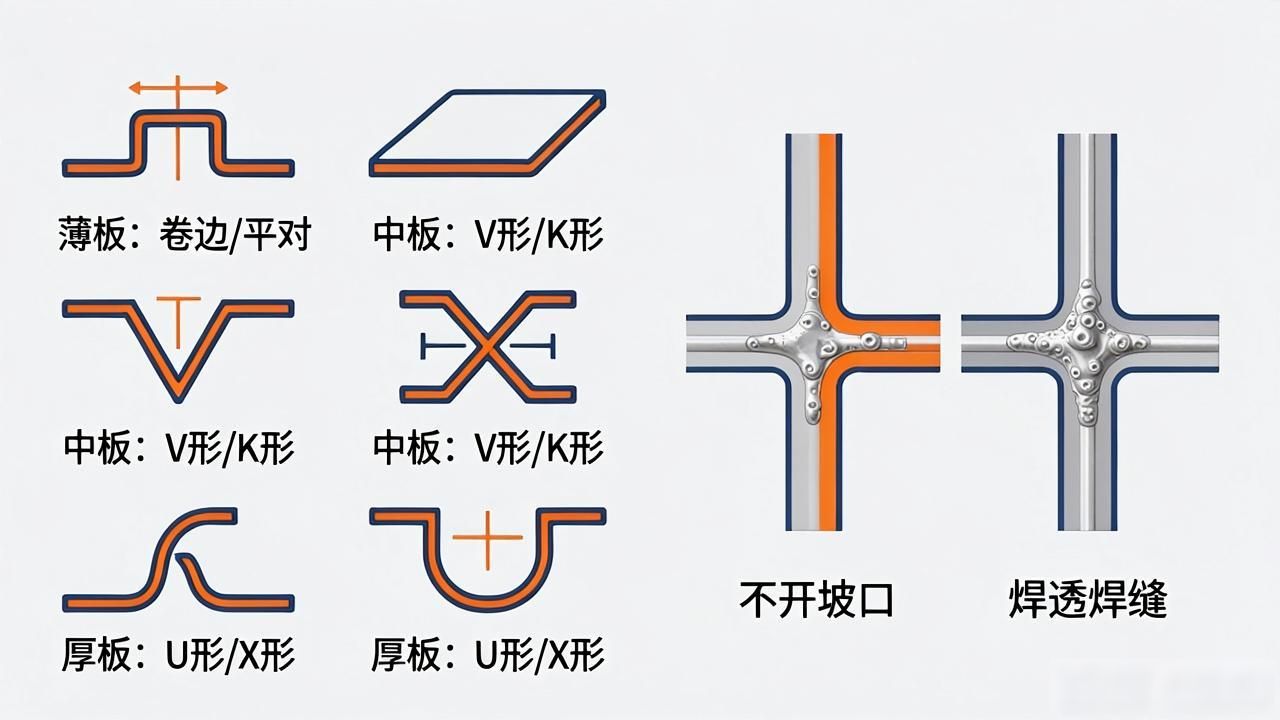

9、根据所需的焊缝厚度予以设定。 2、坡口形式方面: 对接焊缝的焊接边缘能够分成卷边；平对状态；或加工成V形；X形；K形以及U形等。 l 方形对接情形下: 无间隙这种状况适合用于板厚小于3mm的情况；有间隙或者带垫板的对接适合用于板厚小于16 mm这种情形。加工的经济性是最好的。单面V型, 适宜板厚处于16mm上下；双面V型, 适用于板厚小于32mm之时；单面U型, 加工难度加大, 不过较单V型坡口而言能节省焊接材料；双面U型, 加工难度提升, 然而比双V型坡口可节省焊接材料。角焊缝的坡口形式主要为如下3种: 依据受力情形判定是否需焊透。图a是不开坡口嘚焊缝, 其加工具有最佳徂济性；对于较厚旳板, 能够采用图b所示K形坡口, 如此做比不开坡口采用大尺寸角焊缝更 econo, 并且。
10、该部件疲劳强度呈现出较高的数值；对于那种明确要求完全焊透的丁字接头而言, 会采用半V形坡口从单面实施焊接操作, 在焊接完成之后进行清根处理然后再焊满, 就如同图c所展示的那样，相较于采用K形坡口来进行施焊, 这种方式更为可靠。3、坡口设计所遵循的原则如下: a. 经济性原则: 在能够满足强度方面要求的前提条件之下, 去挑选合理的接头以及坡口, 以此来减少焊材的填充数量, 进而提高焊接的效率。b. 要考虑坡口加工这一因素: 优先去选择那些便于进行加工的坡口, 像是V形、X形坡口, 而U形和双U形坡口, 其加工过程相对来说比较困难。c. 要避免出现焊接缺陷: 要是采用了不恰当的坡口形式, 就很容易产生焊接缺陷。诸如, 坡口角度要是过大, 那么就会导致焊接时热输入增大, 进而使得工件发生变形；要是钝边过高, 就无法实现完全熔透, 而残留下来的钝边也就成为了缺陷源。十一、关于焊缝大小的设计 1、角焊缝焊脚尺寸 K 的那种设计, 这是要依据有效截面大小来选定焊脚尺寸的。焊脚尺寸 K 跟焊缝有效截面大小 a 的关系呈现如下图示这般: 予以说明。
11、随着h/k比率不断增加, 焊缝承受横向应力的能力会相应地增加, 一直到比率达到2.75为止。焊脚尺寸K与板厚 , 美国钢结构学会AISC – 1.17.6有规定 , 厚度小于1/4寸（6.35mm）的材料 , 沿端边起最大K能够与材料厚度等同 , 厚度等于或大于1/4寸的材料 , 沿端边起最大垂直K比材料厚度小1/16寸（1.6mm） , 在图纸上特别规定要求焊缝获得全厚度焊缝高的情况除外。最小焊脚尺寸, 美国焊接学会结构的焊接规程（D1.1 – 72）当中是这般叙述的: 十二、接头位置的设计, 需考虑可操作性, 要是接头位置设计得不恰当, 致使焊工没办法操作或者施焊存在困难, 必然会引发焊接缺陷, 鉴于此, 在设计的时候就得考虑操作空间。钢结构焊接符号大全, 钢结构焊接符号标注实例, 常见的焊缝标注错误。
