从事机械行业的同行人皆明白, 倘若一张图纸之中存在详细的差错与遗漏, 情形较轻时板材下料会直接成为废品, 情形严重就会致使现场开展焊接工作时需反复进行返工操作, 从而耽误工时。不论你是刚刚开始学习工程制图的新手, 又或是常年与钣金、焊接工作有所接触的现场工程师, 能够规范绘制焊接图, 精准计算展开图, 这都是必须要掌握从而无法避开的关键硬性技能。

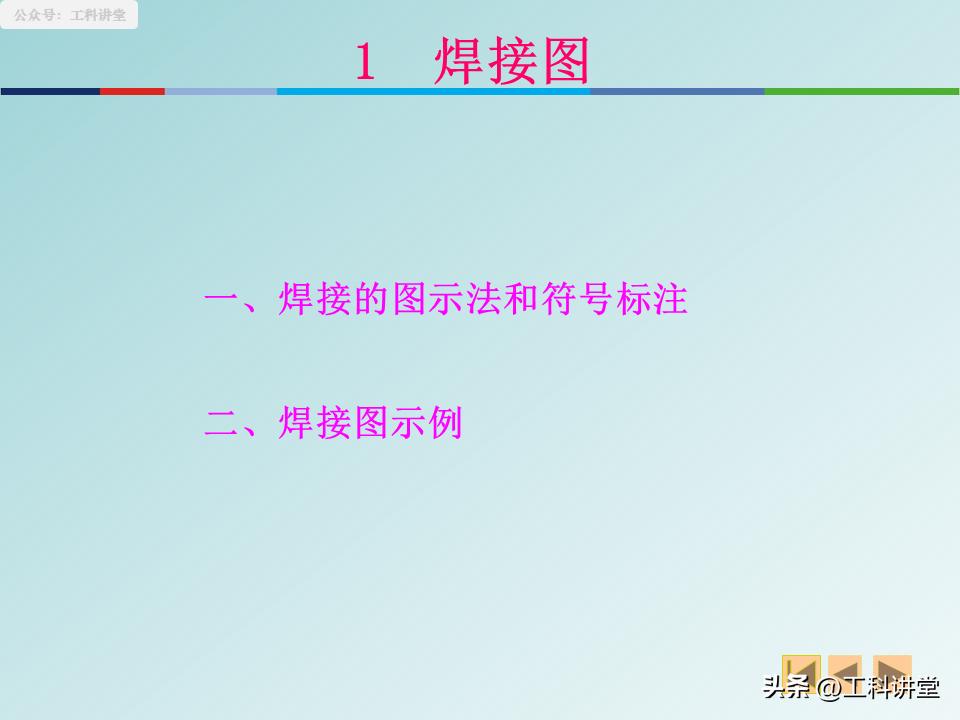

一、焊接图画法与标注：7 个实操要点

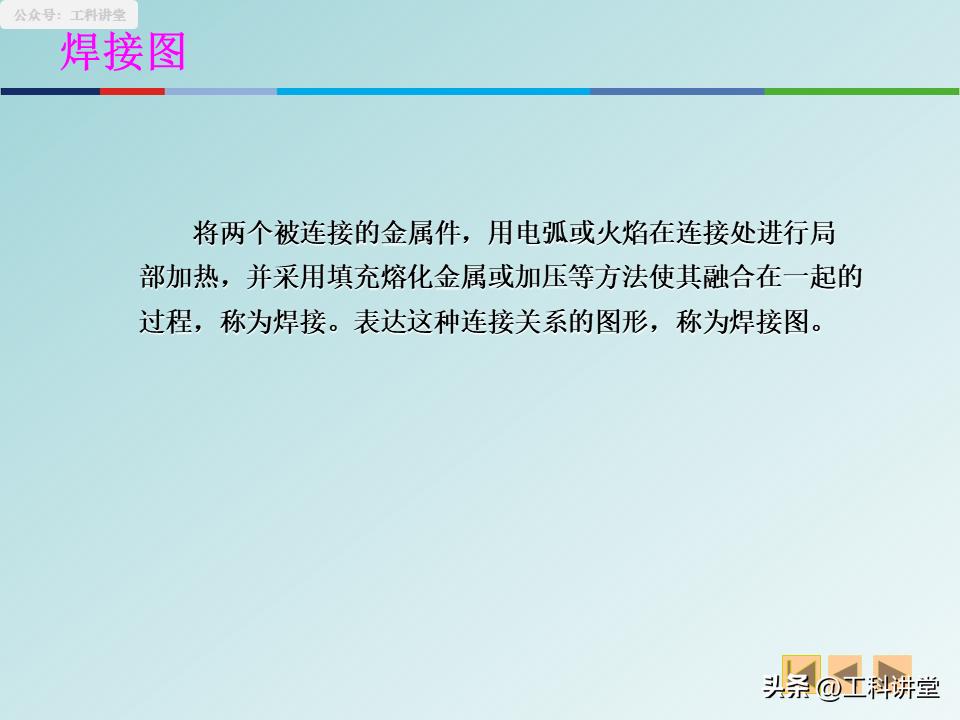

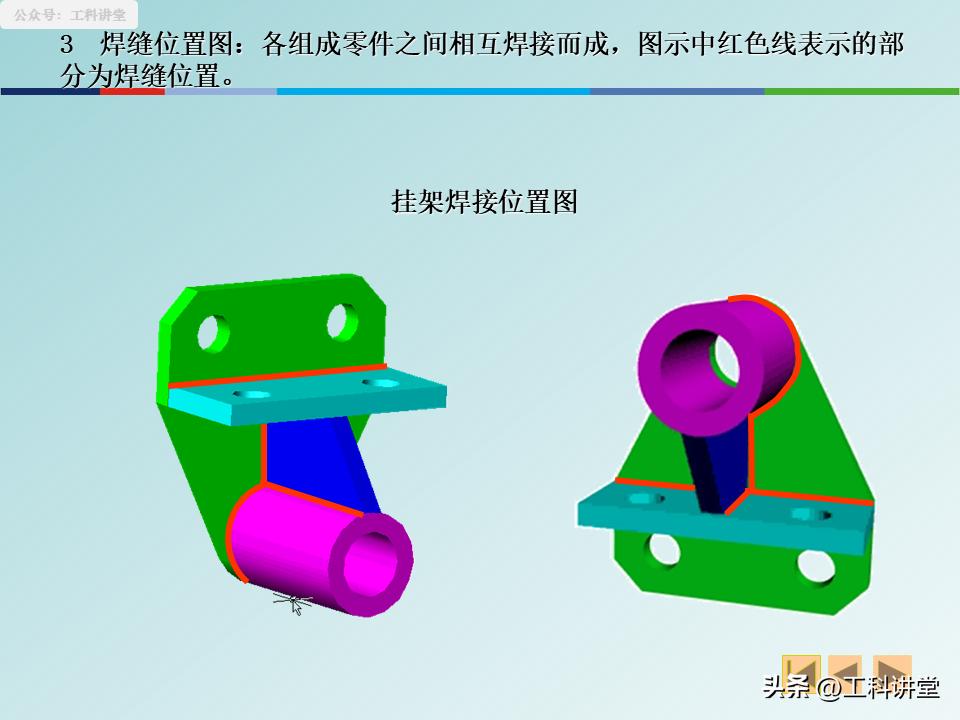

焊接图样的关键所在, 在于将焊缝的形状样式、具体尺寸、焊接时的各项要求清晰无误地传达出去, 以此来防止现场出现理解方面的偏差, 把这七个要点逐个深入领会掌握, 基本上就不会出现有着原则性质的错误了。

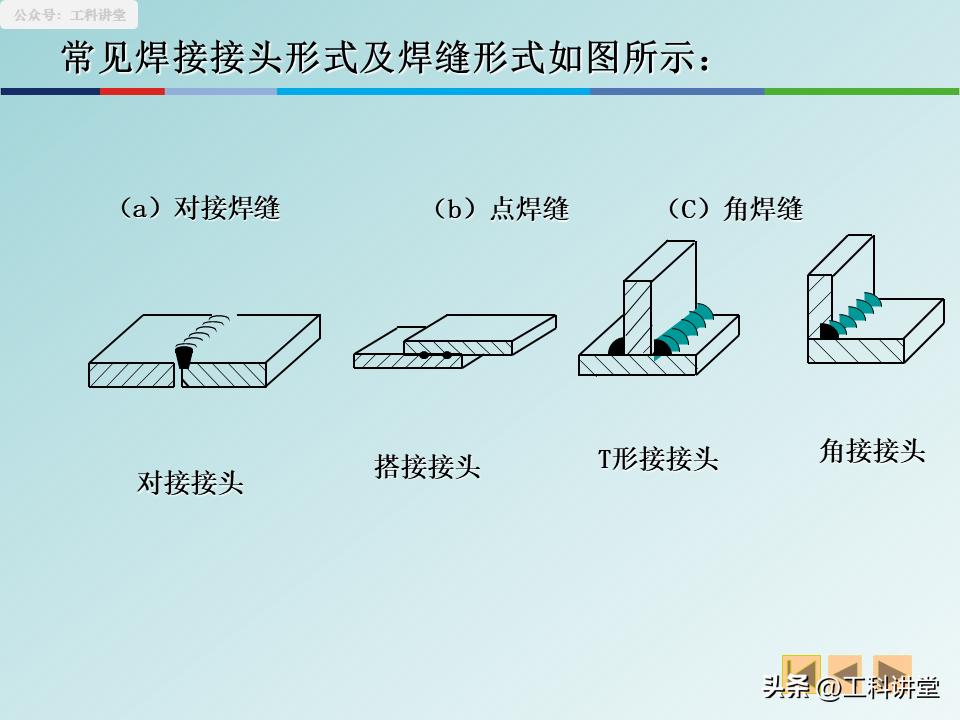

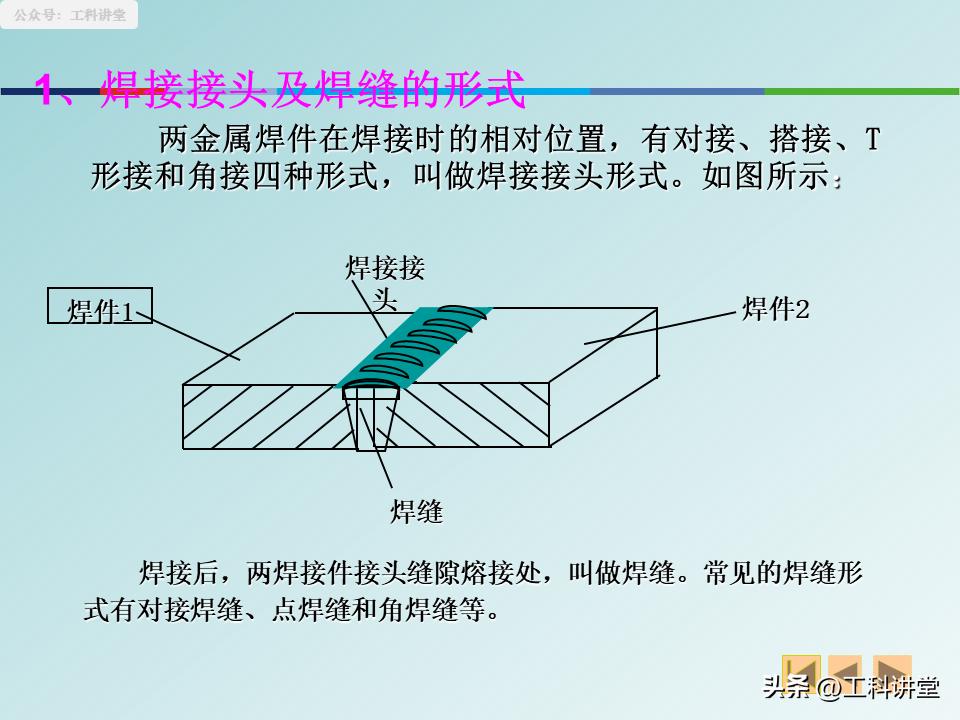

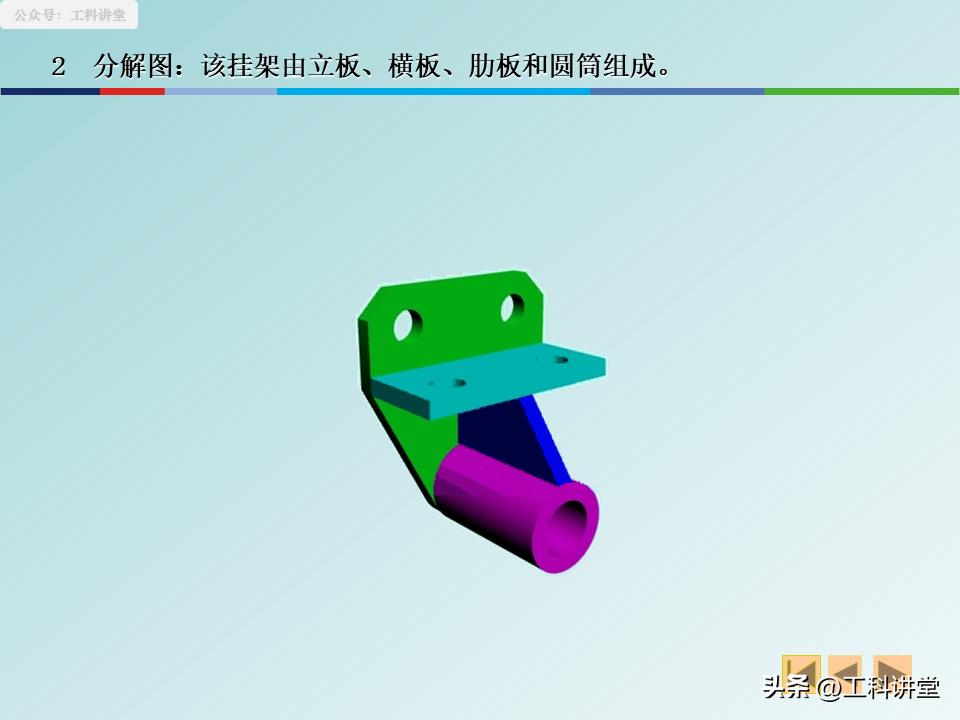

1.要先确定四种基础焊接接头, 千万别把连接形式画错, 常用的有对接、搭接, 还有T形接、角接这四种, 所有焊缝的画法都是基于这几种接头进行延伸的, 应当先确定接头然后再画焊缝, 这样逻辑才不会混乱。

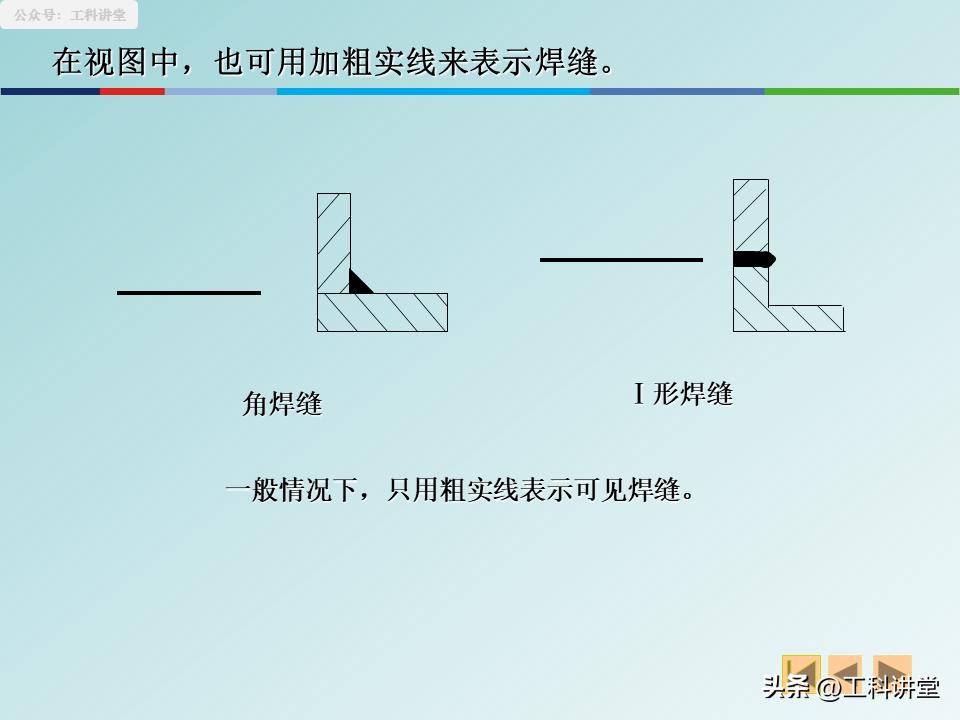

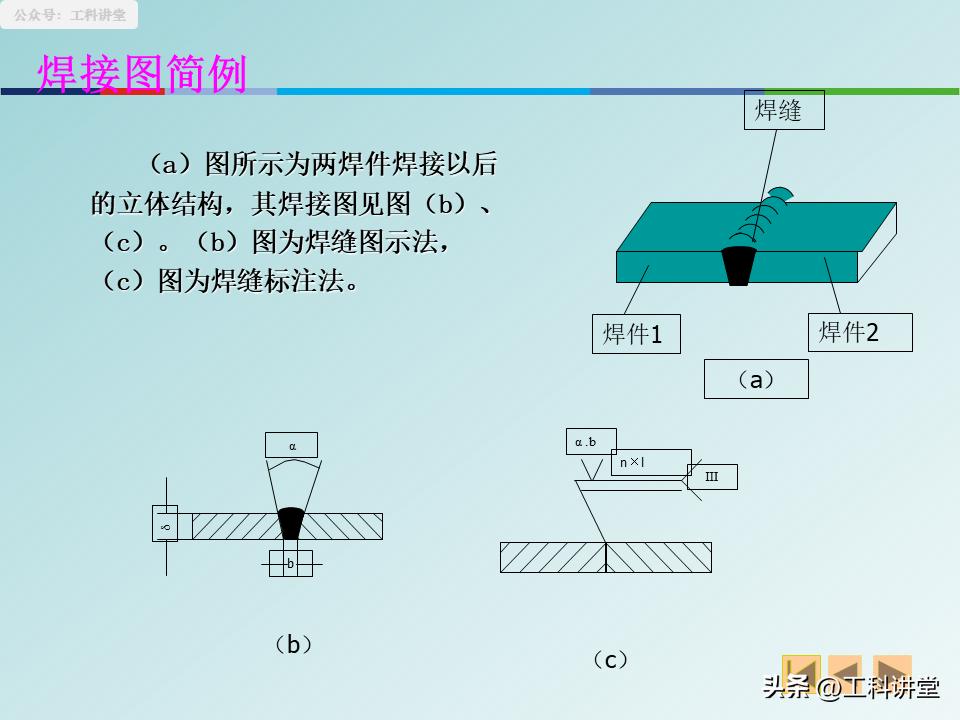

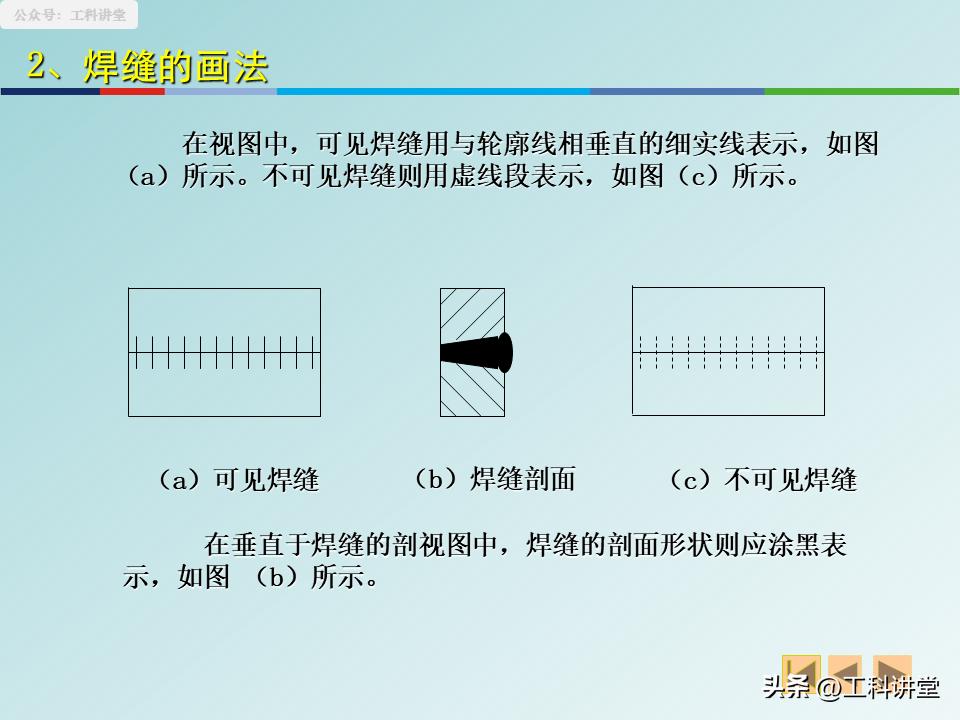

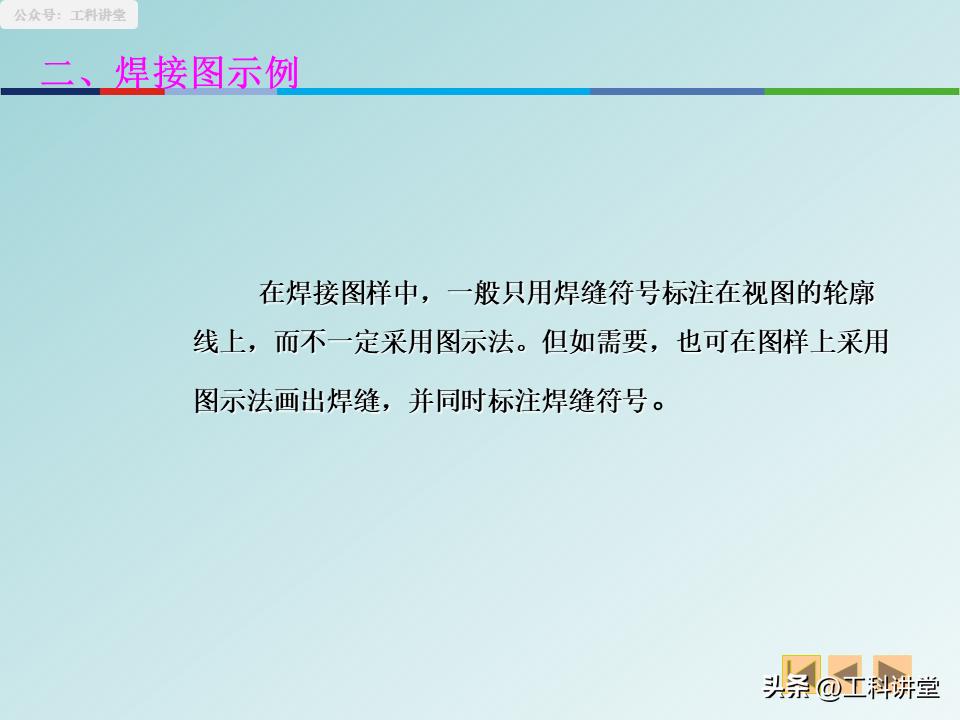

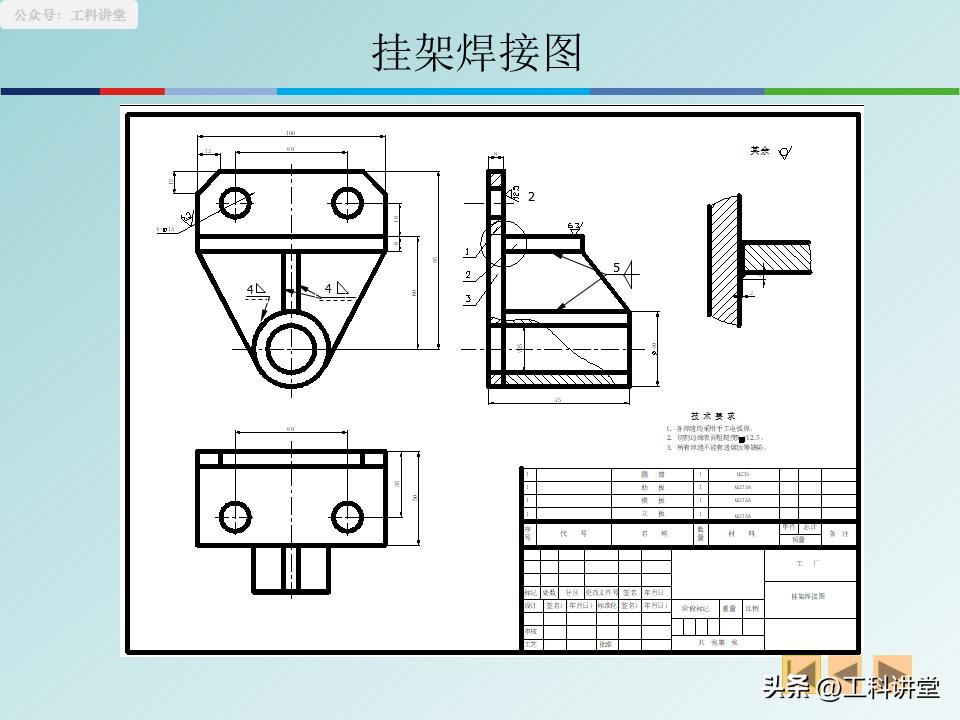

2.有关于焊缝画法的情况, 是把守规范, 分清可见与不可见的, 视图里呈现的可见焊缝, 是用那种垂直轮廓线的细实线来表示, 或者还能够直接用加粗实线进行简化标注, 不可见焊缝呢是使用了虚线, 在垂直焊缝的剖视图里, 焊缝剖面是一定要进行涂黑处理的, 这便是制图的基础规矩。

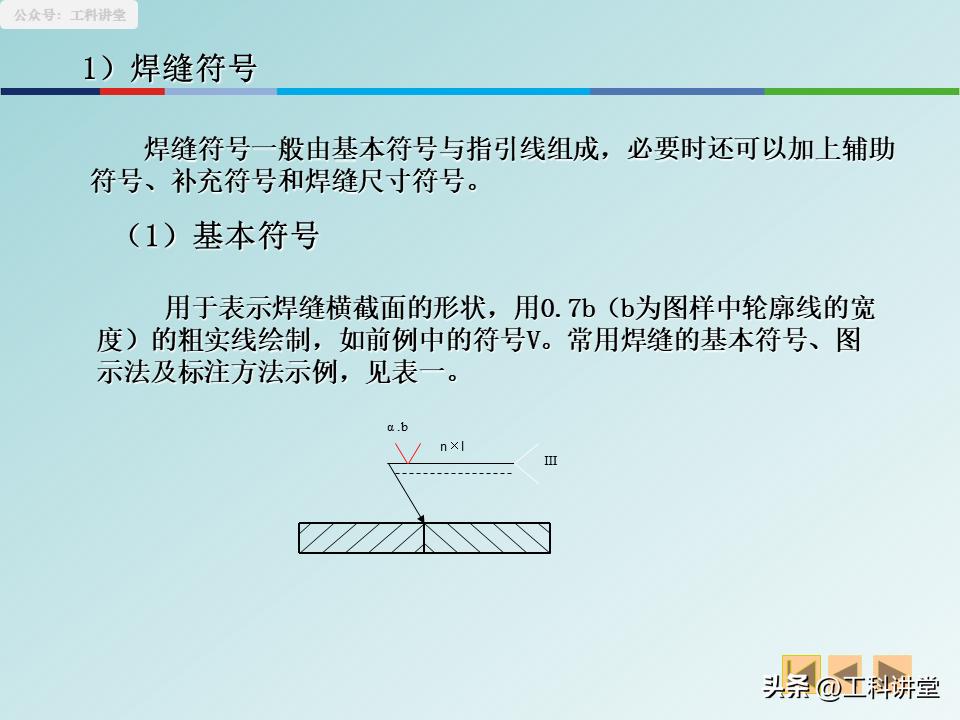

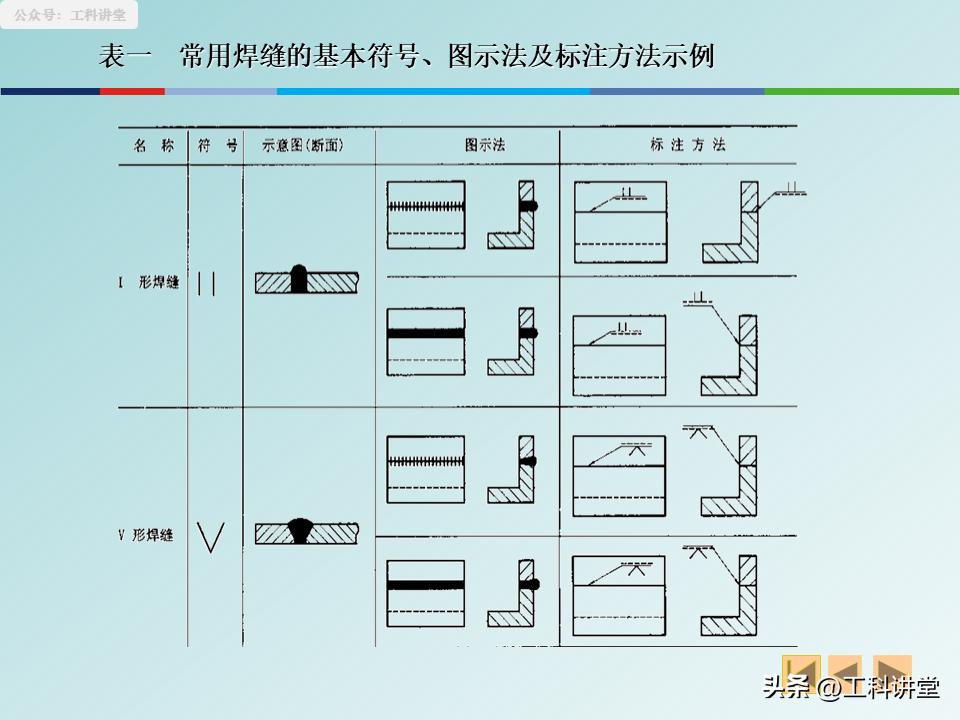

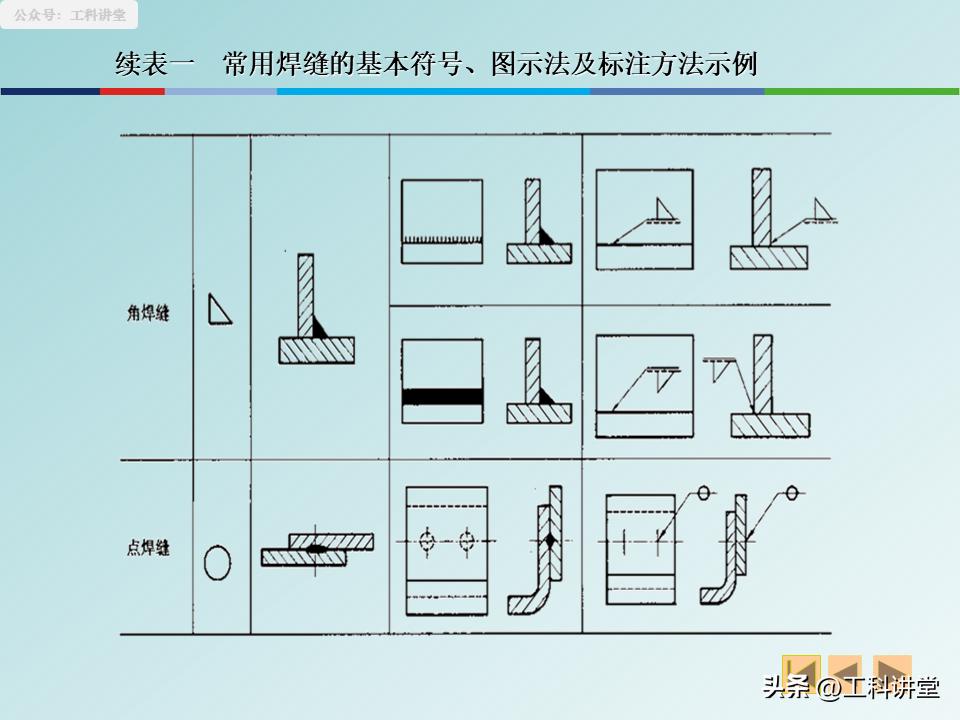

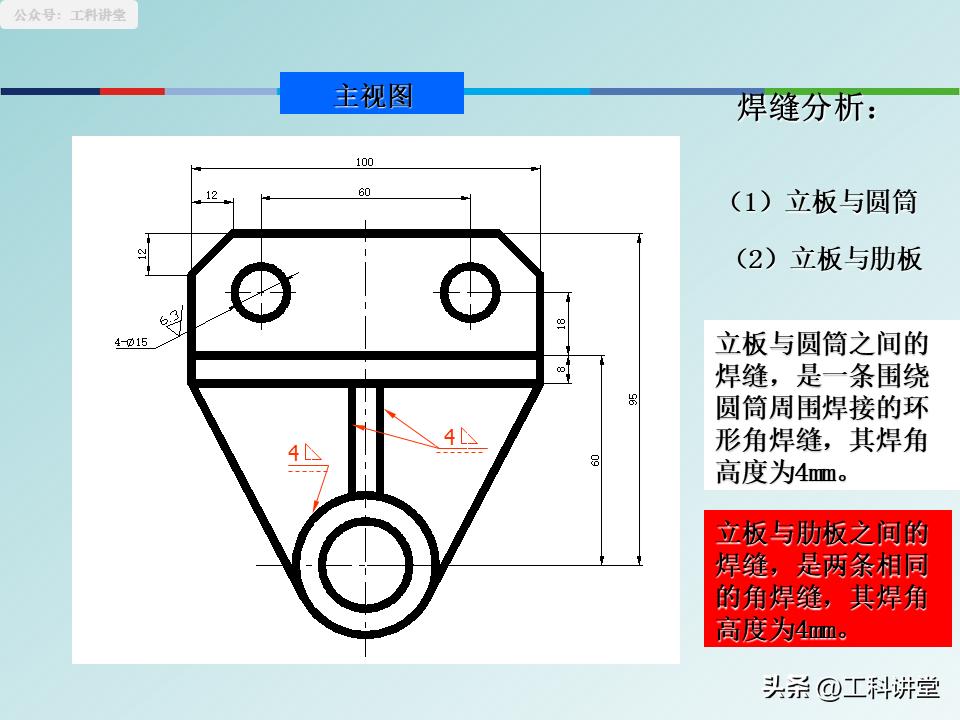

3.焊缝截面形状, 通过基本符号来进行标注, I 形、V 形、角焊缝, 这些常用的形式, 都存在对应的固定符号, 采用符号标注, 相较于大段文字说明, 会清晰规范许多。

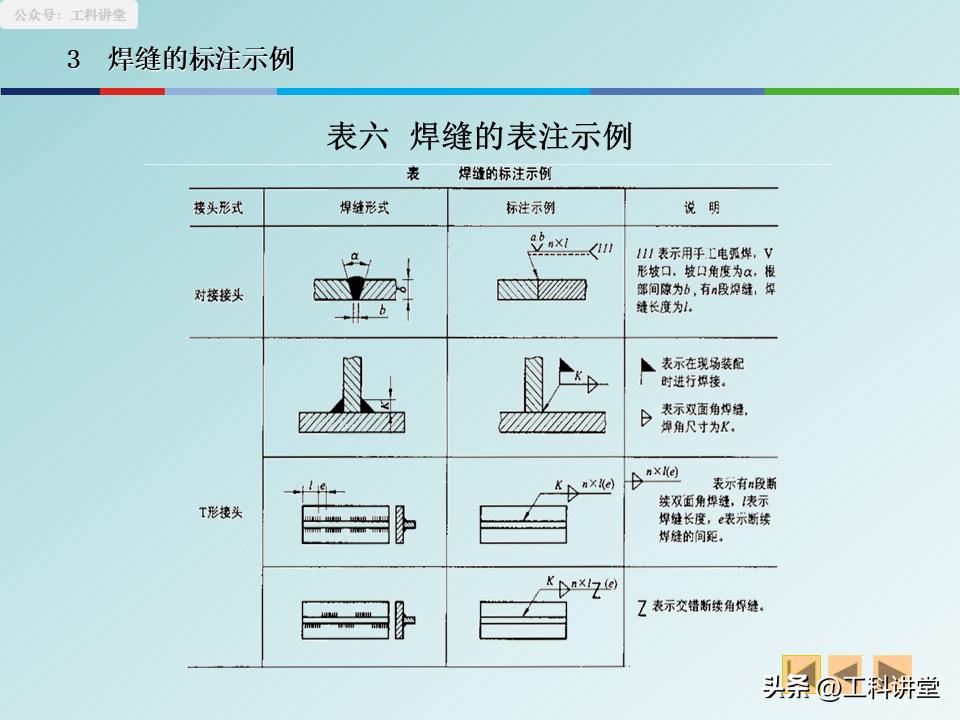

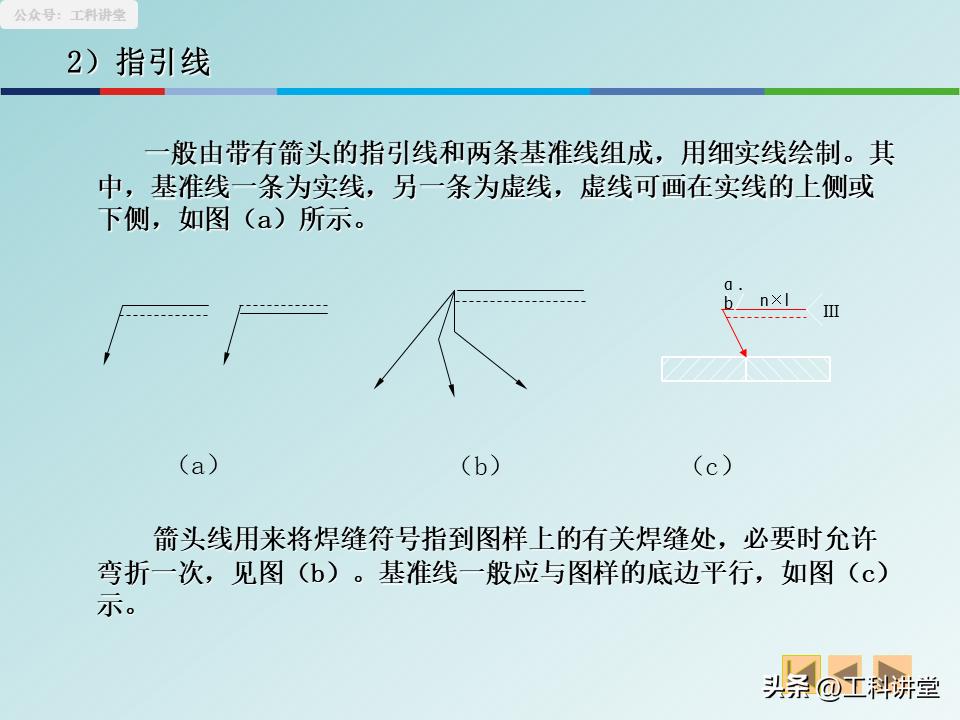

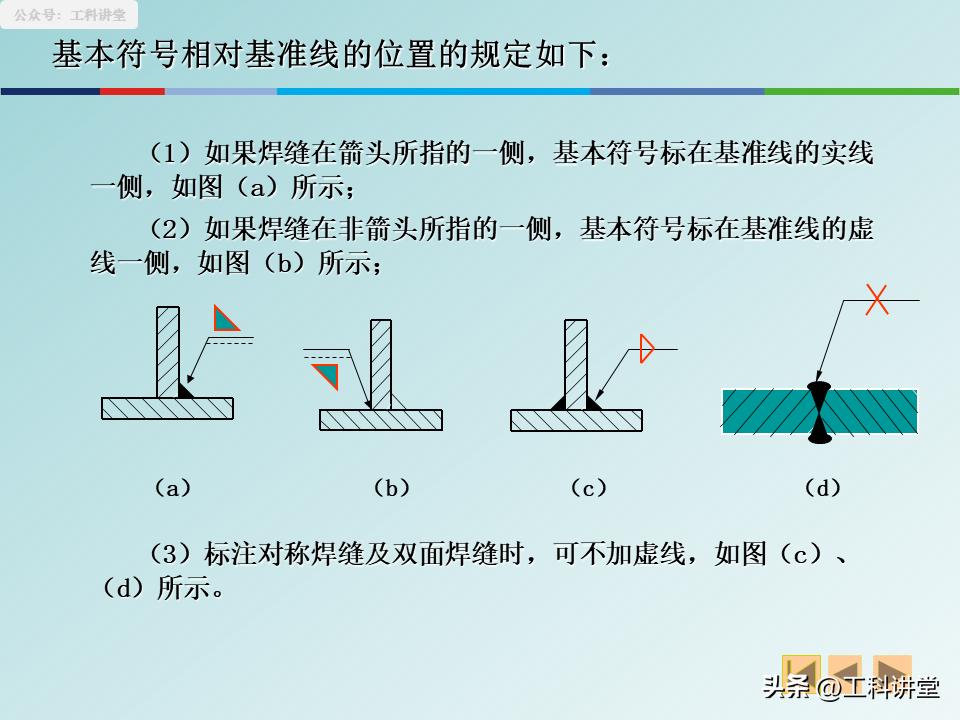

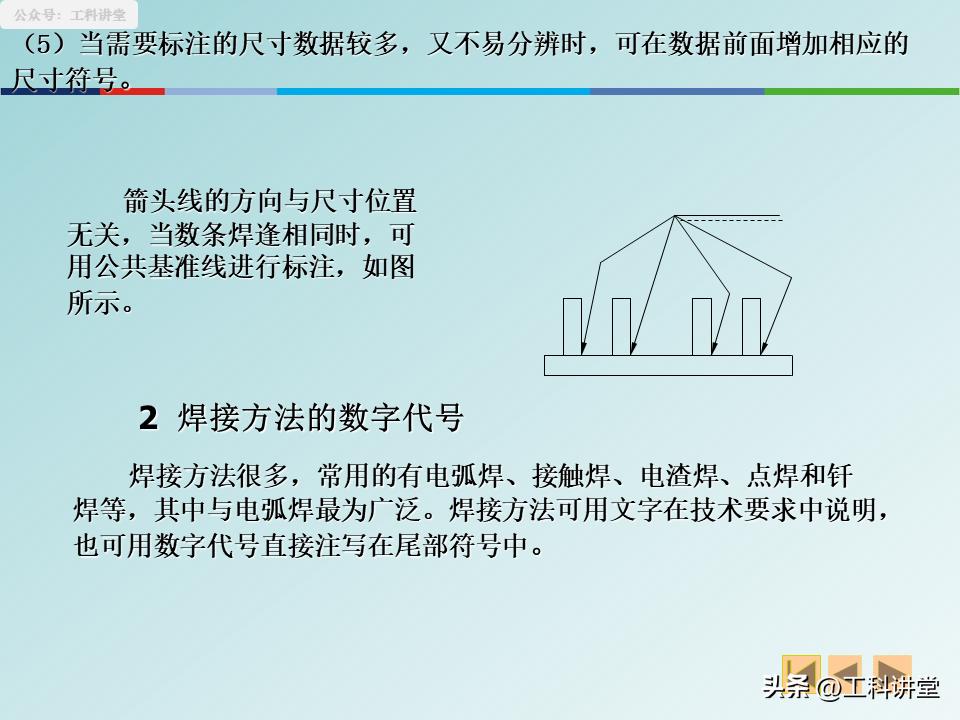

4.指引线的画法是有着相应规矩的, 可千万别胡乱去标注箭头, 指引线它是分为箭头线以及基准线的, 其中基准线是一实一虚的那种, 要是焊缝处于箭头所指向的那一侧的话, 基本符号就要标在实线的那一侧, 而要是在非箭头的那一侧, 基本符号就得标在虚线的那一侧, 对于对称焊缝而言, 是能够直接将虚线省略掉的。

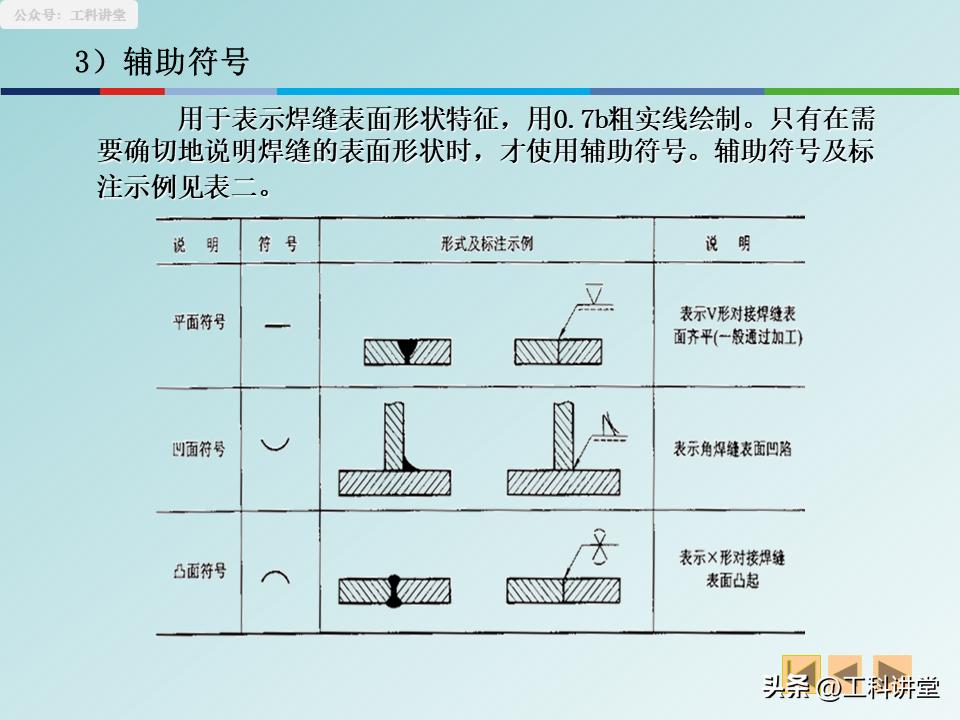

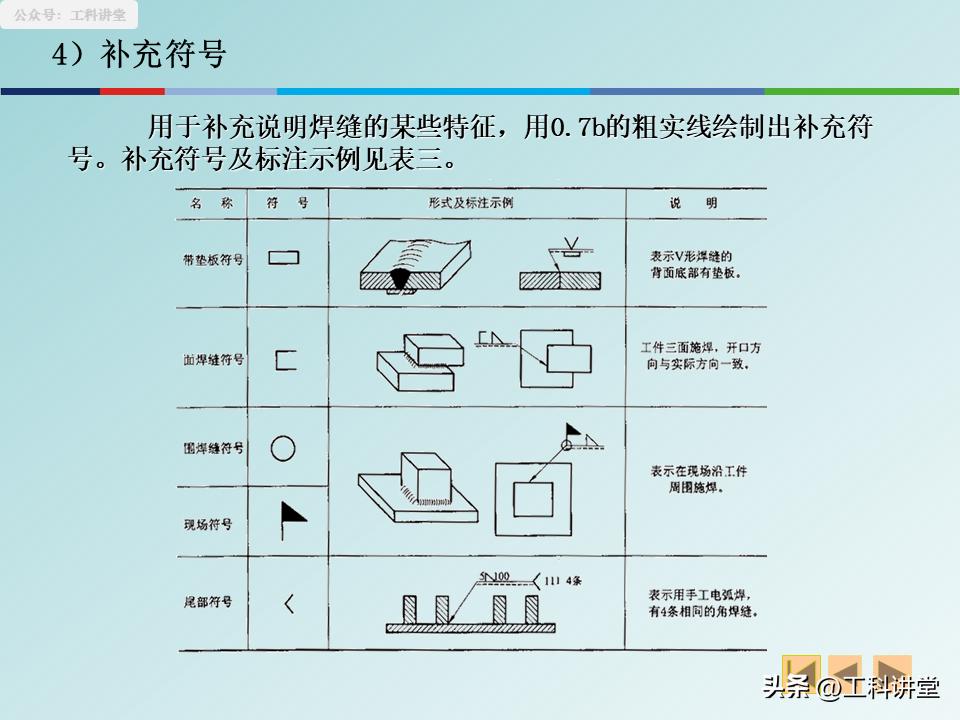

5.表述全焊缝特征时, 需运用辅助以及补充符号, 若存在表面加工齐平、凹陷或者凸起这样的情况, 就当运用与之对应的辅助符号, 对于三面焊、现场施焊、围焊此类特殊要求, 需借补充符号予以标注, 且无需另外去书写多余的技术要求。

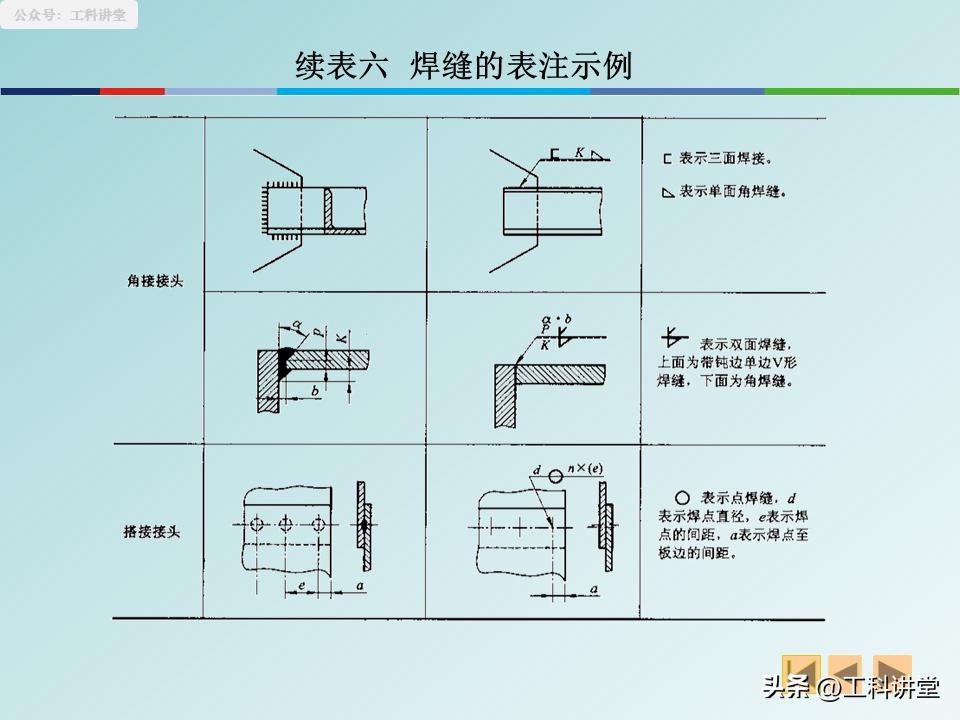

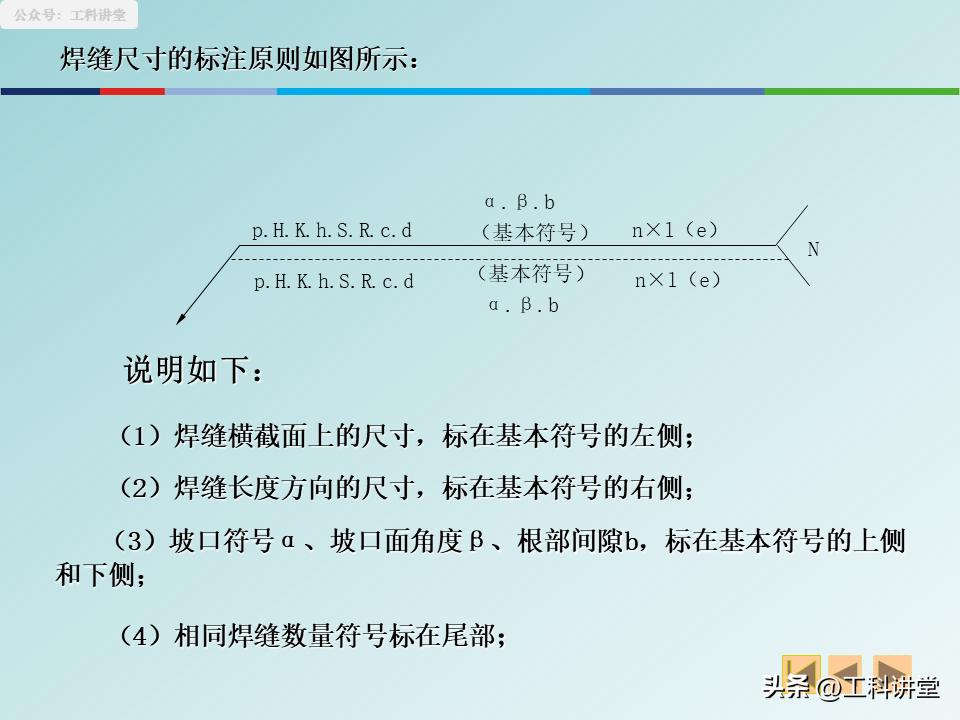

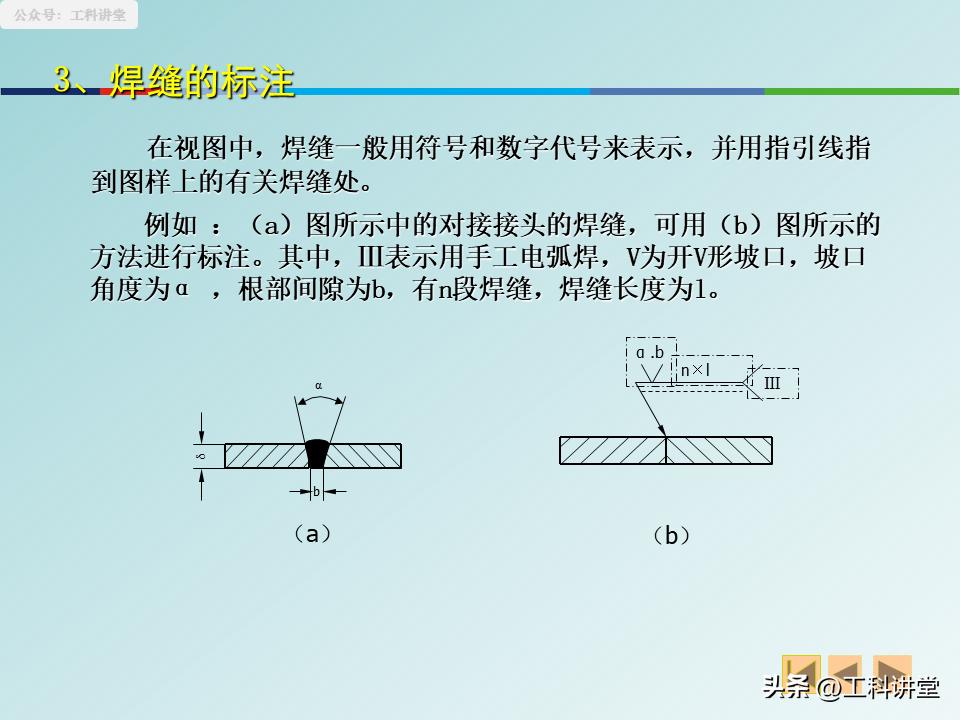

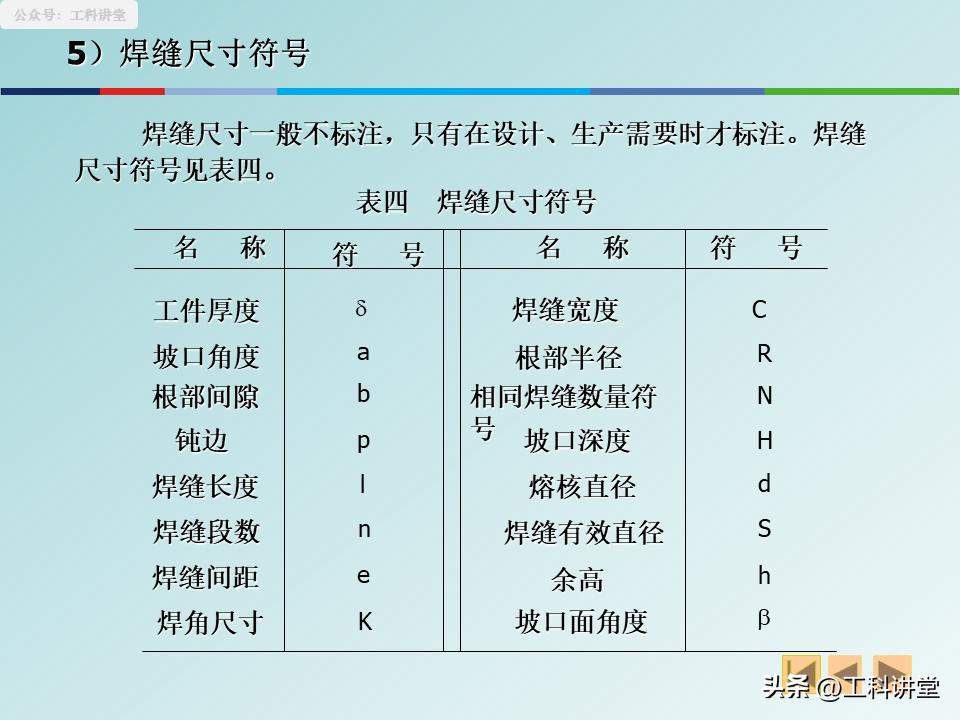

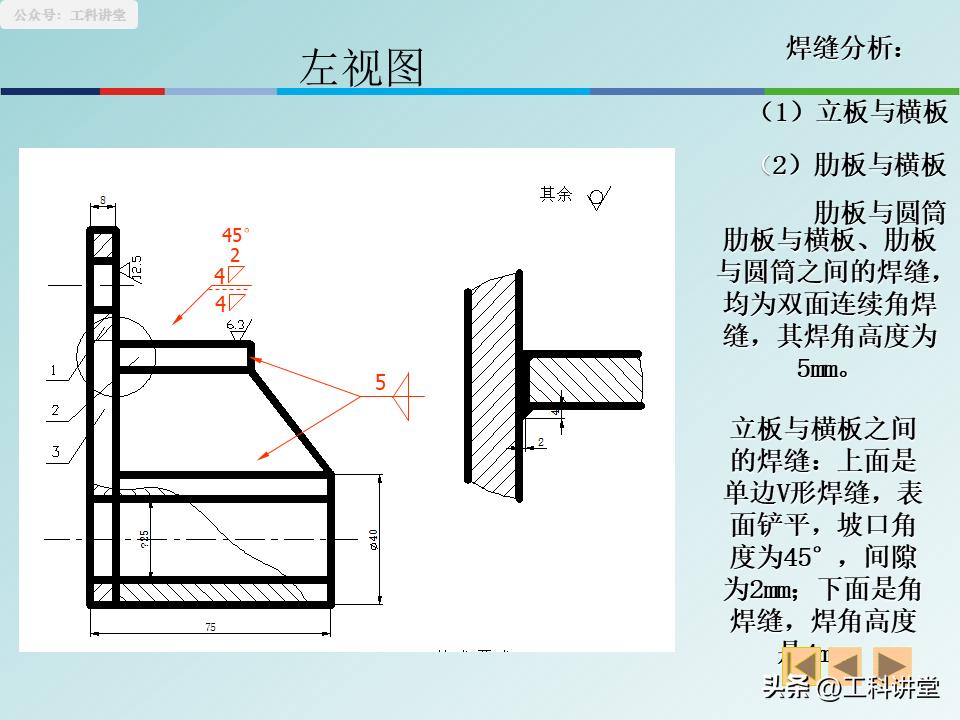

6.尺寸标注依循着固定的顺序来进行, 不会出现标混的情况。对于焊缝横截面上的尺寸, 是标注在基本符号的左侧, 而长度方向的尺寸, 则是标注在右侧。至于坡口角度、根部间隙, 是将其标注在上下侧, 相同焊缝的数量, 直接标注在尾部, 如此不容易产生混乱。

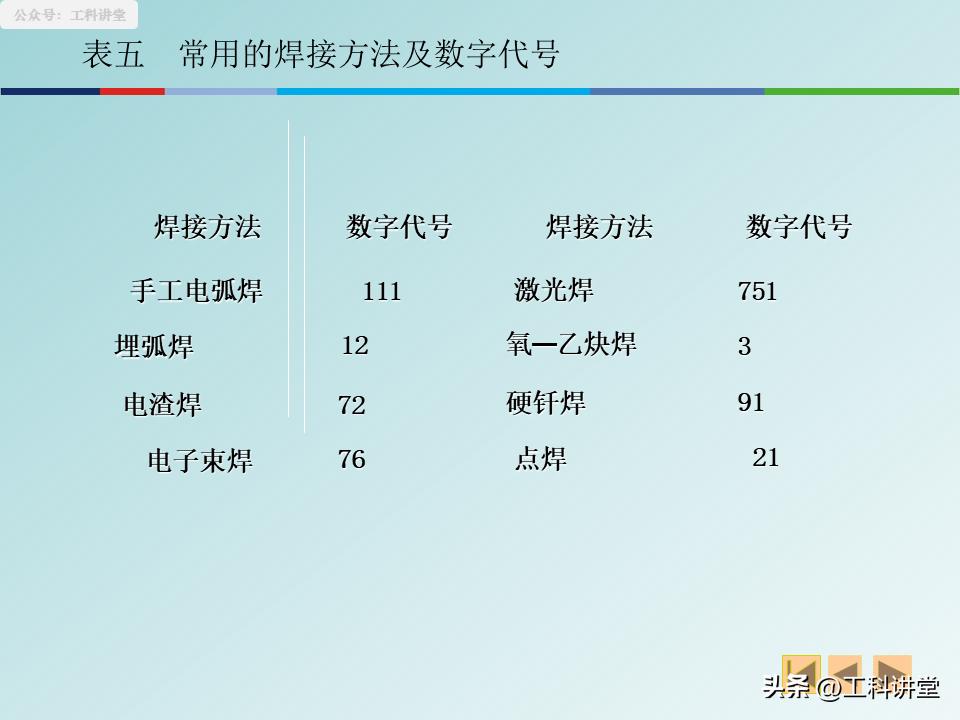

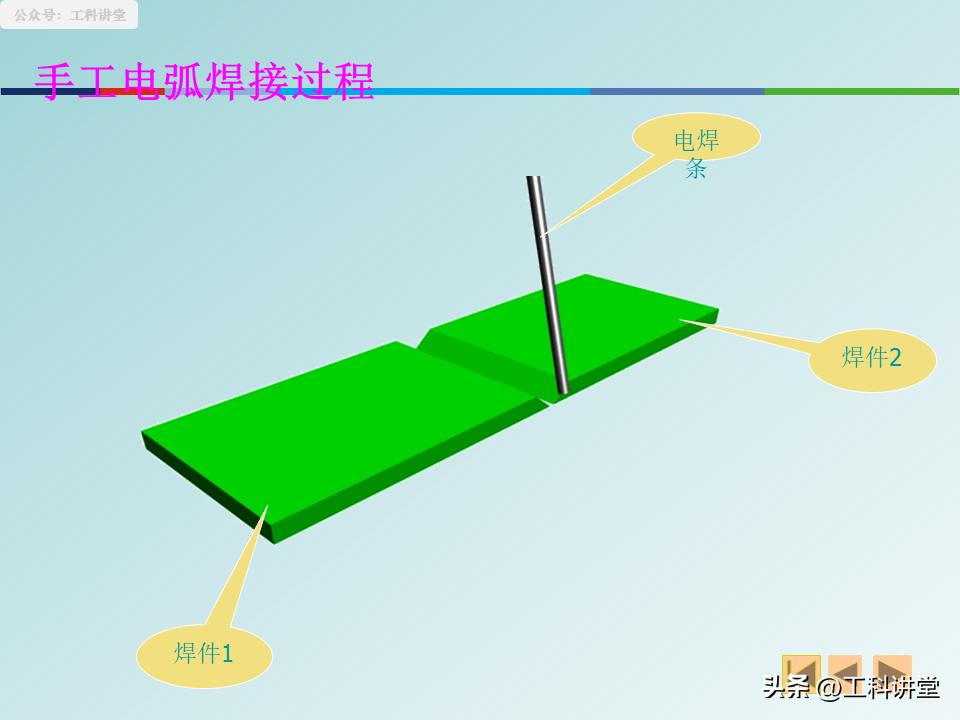

7.焊接方法采用数字代号, 既省事又规范, 常用的手工电弧焊代号为111, 埋弧焊代号是12, 氧 – 乙炔焊代号为数3, 直接标注在尾部, 无需通篇在技术要求里反复说明。

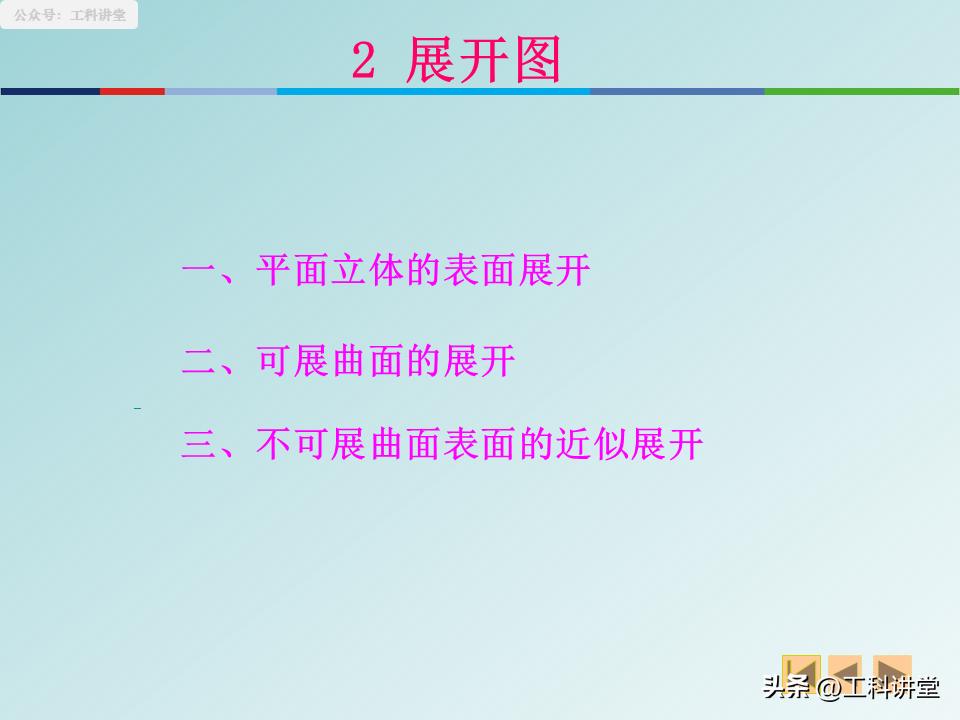

二、展开图计算与画法：5 个实操要点

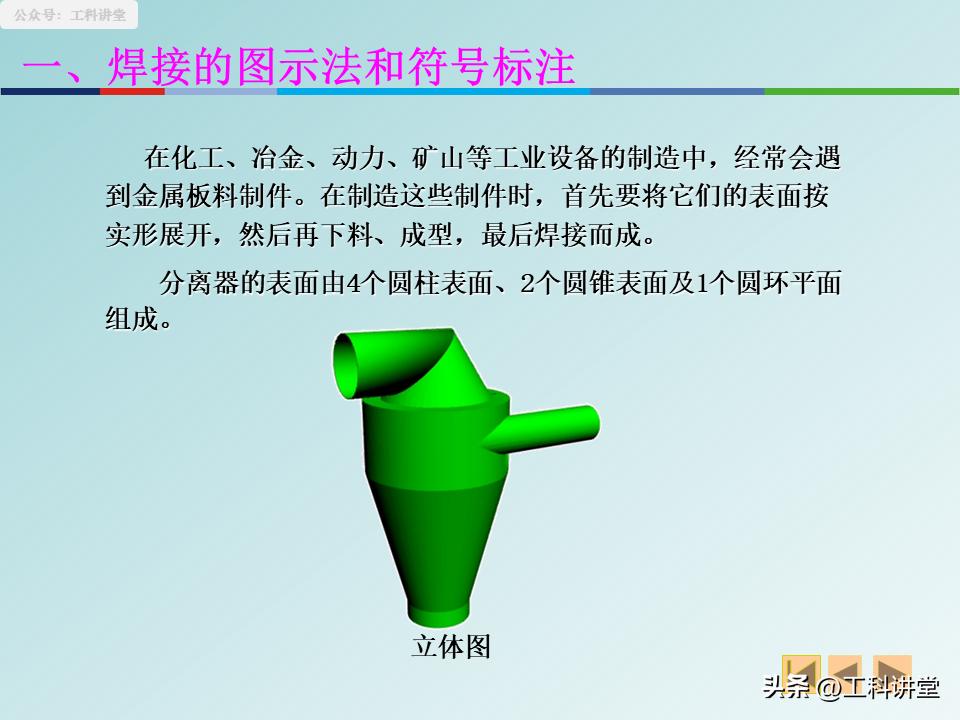

核心在于展开图, 它要把立体表面的实形, 精准地摊平在平面那里, 只要算错那么一点, 下料就会完全废掉, 这5个要点, 覆盖了绝大多数常用的那种场景。

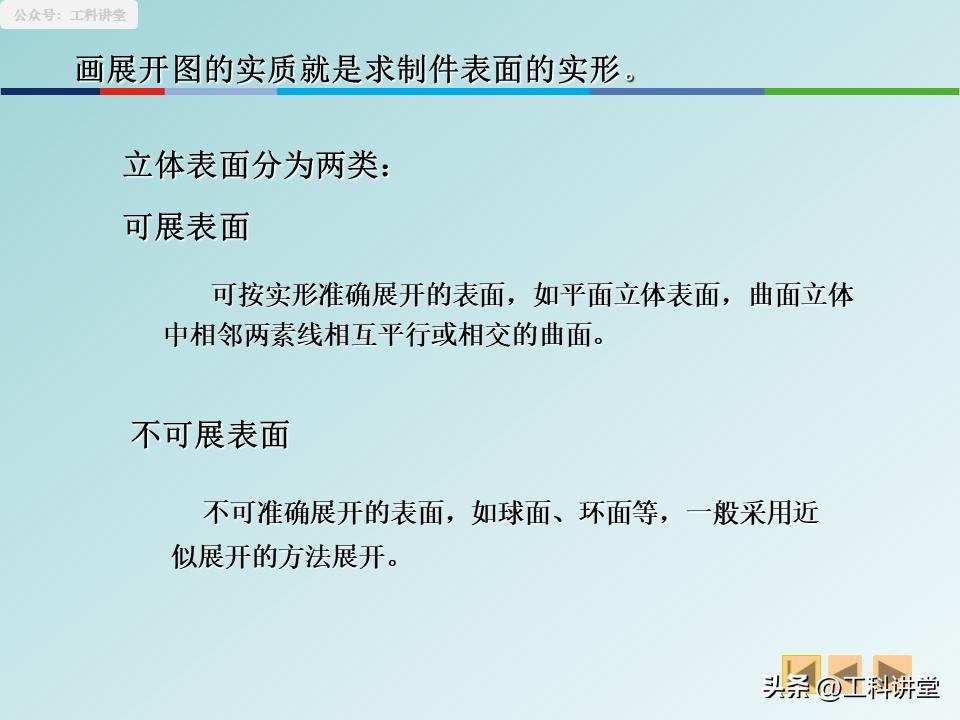

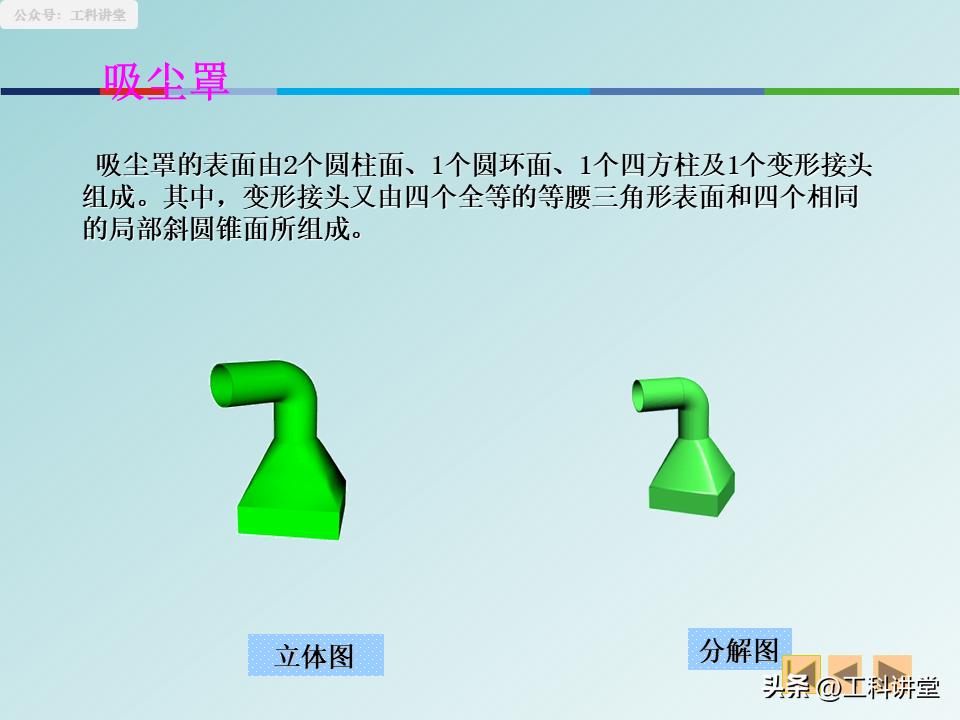

1.先区分可展表面与不可展表面, 接着抓住求实形的核心要点。平面立体以及圆柱圆锥这类相邻素线呈现平行或者相交情况的属于可展表面, 能够精确绘制实形；球面和环面是不可展表面, 仅能用近似方法展开。

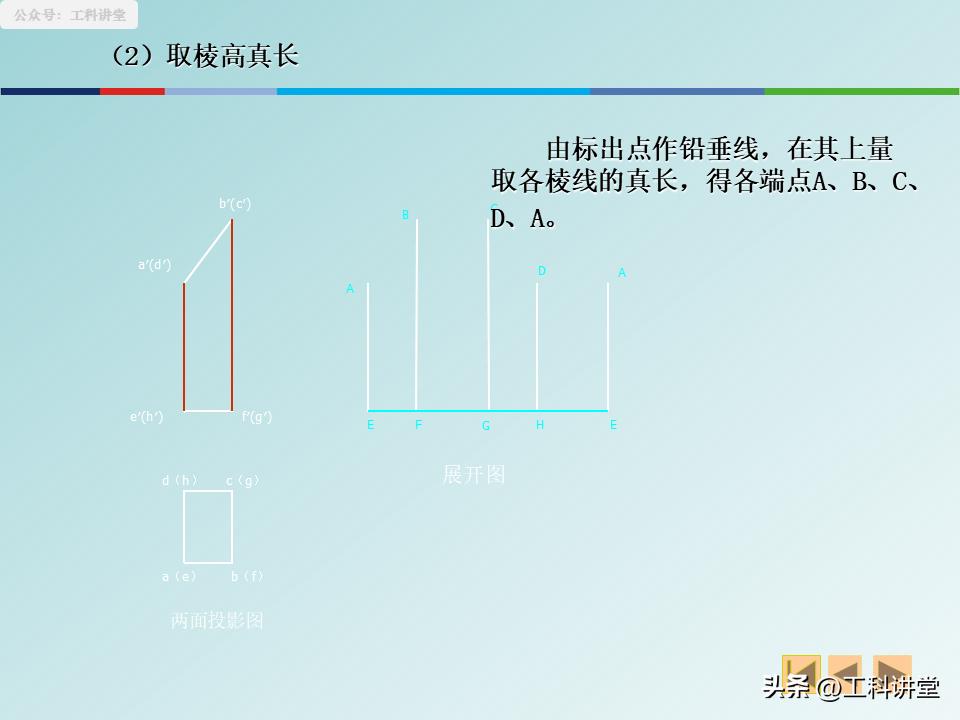

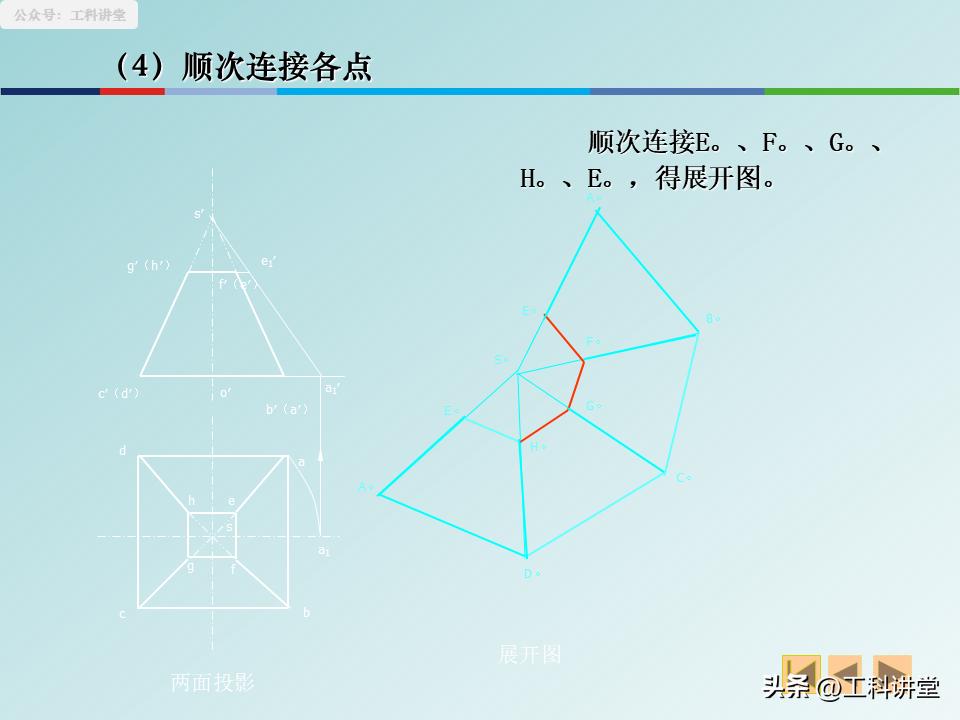

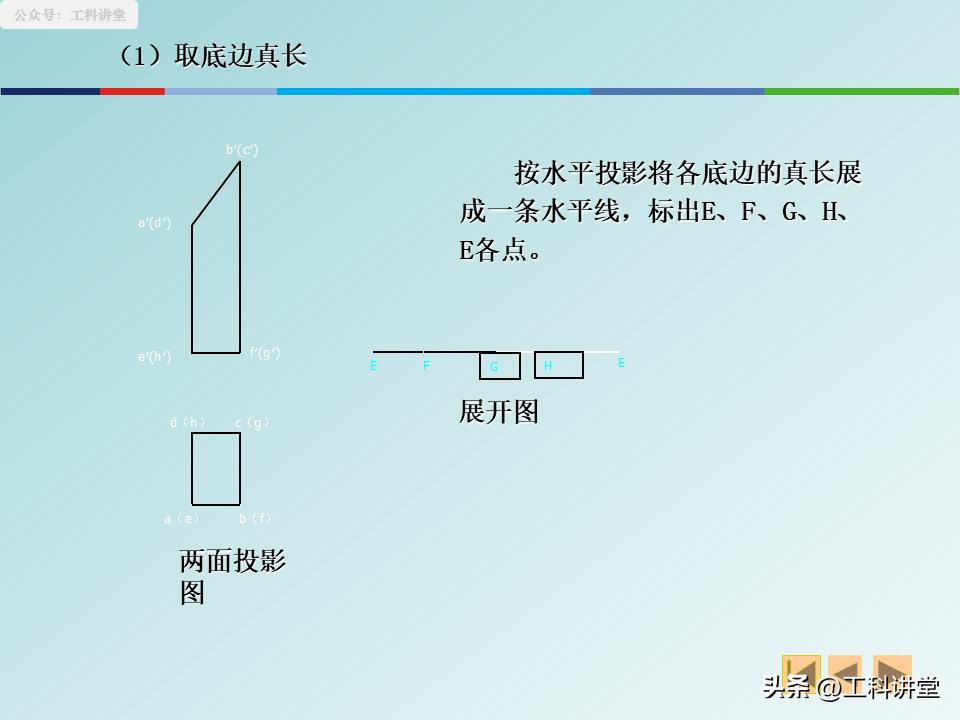

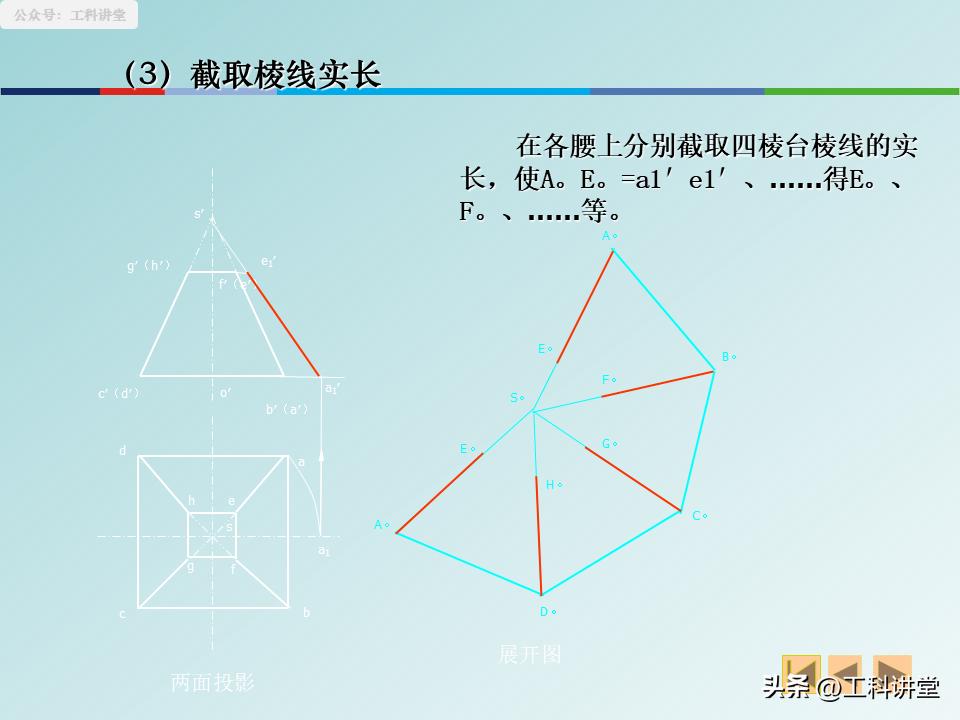

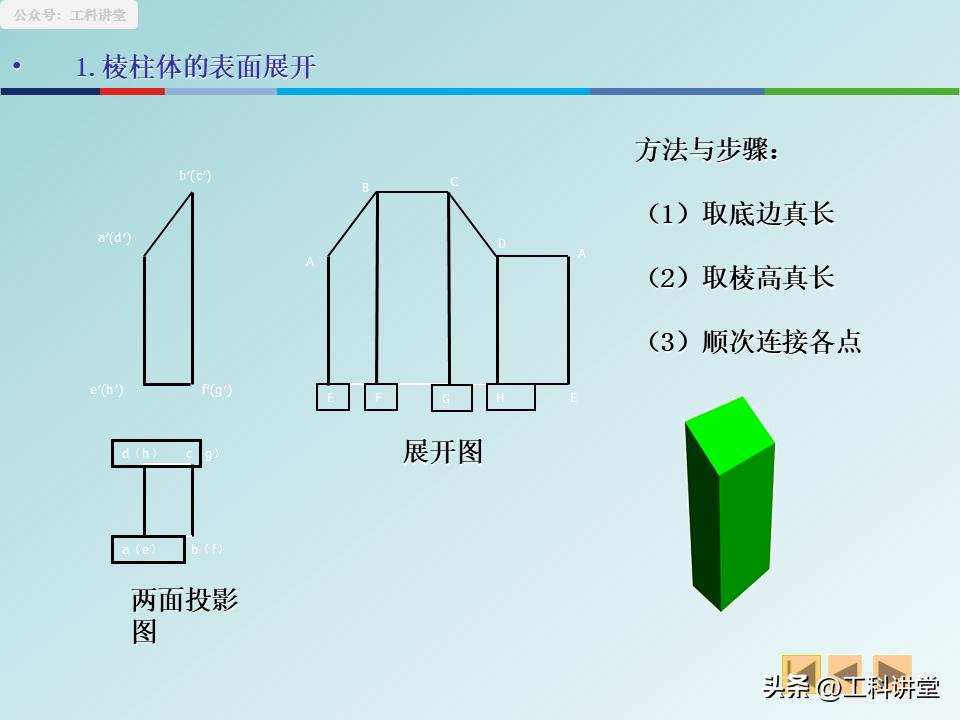

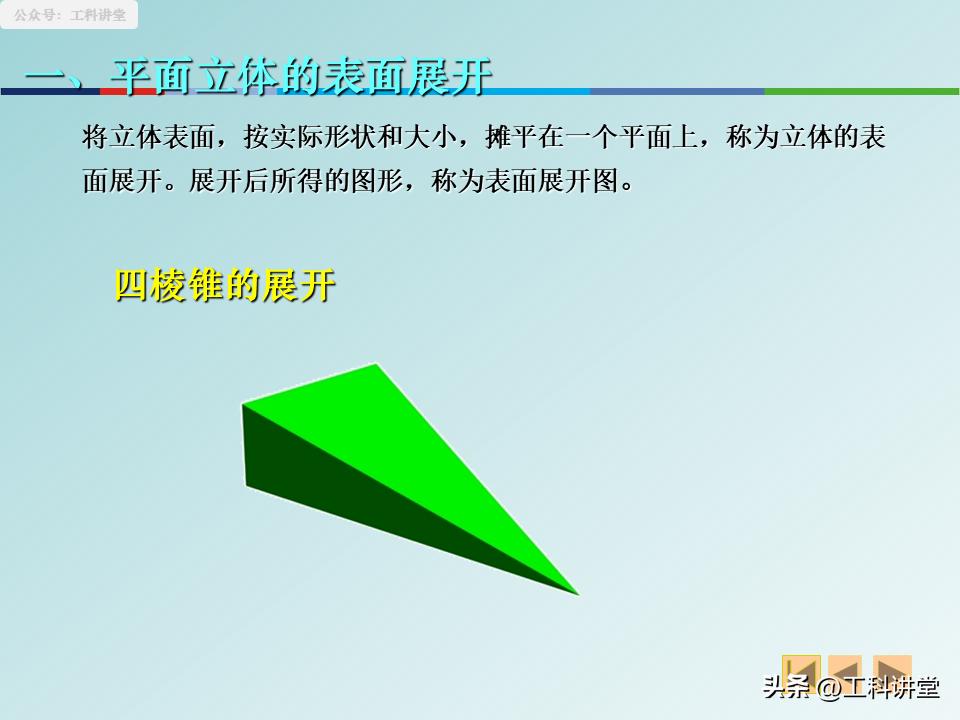

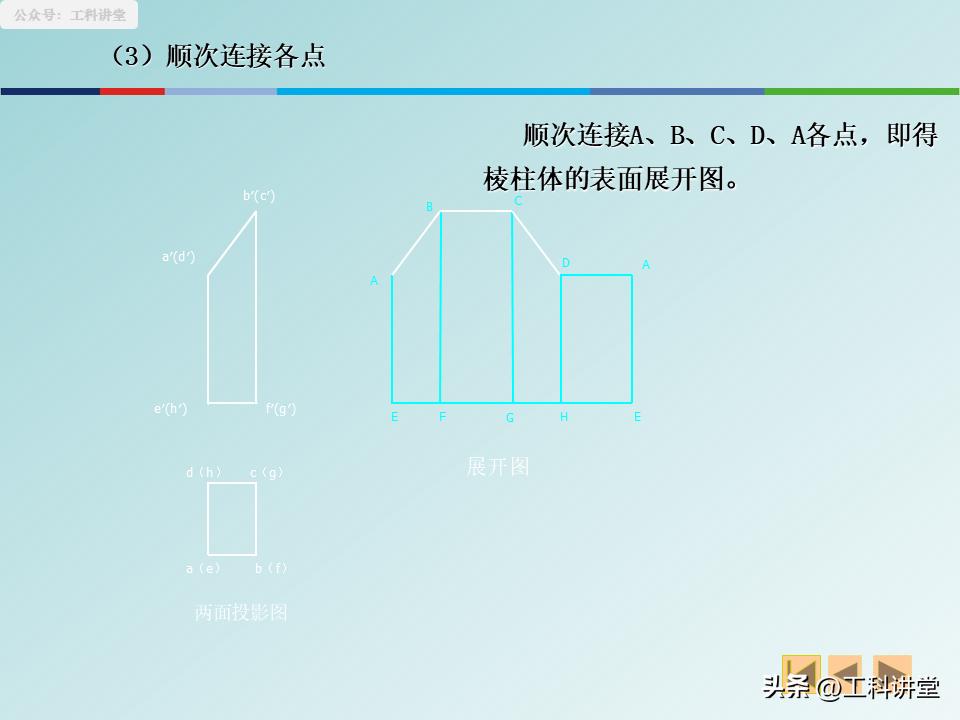

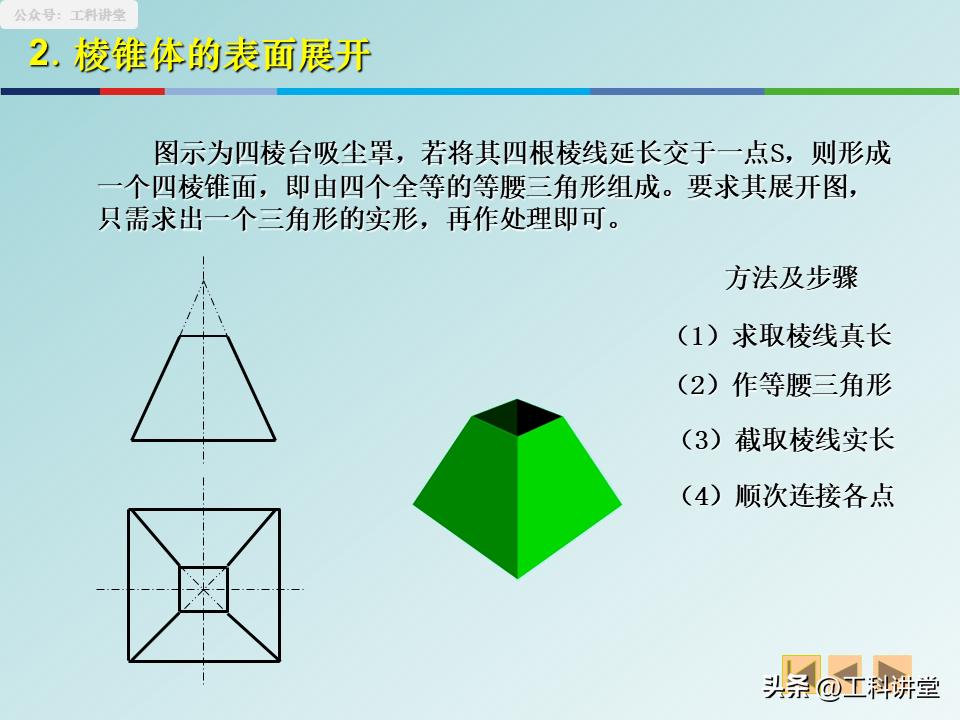

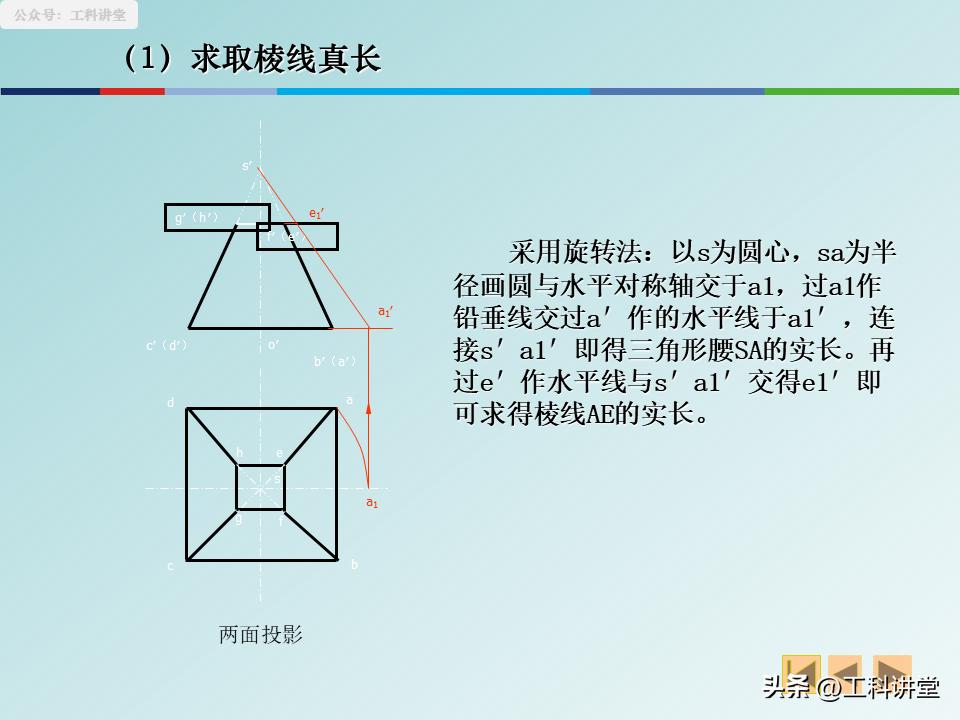

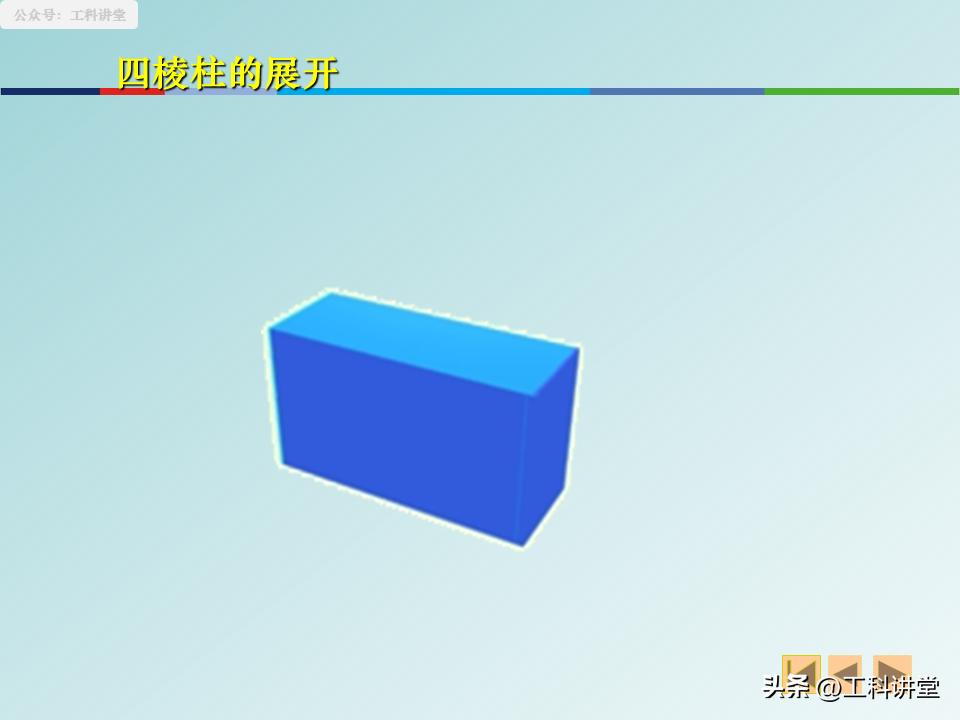

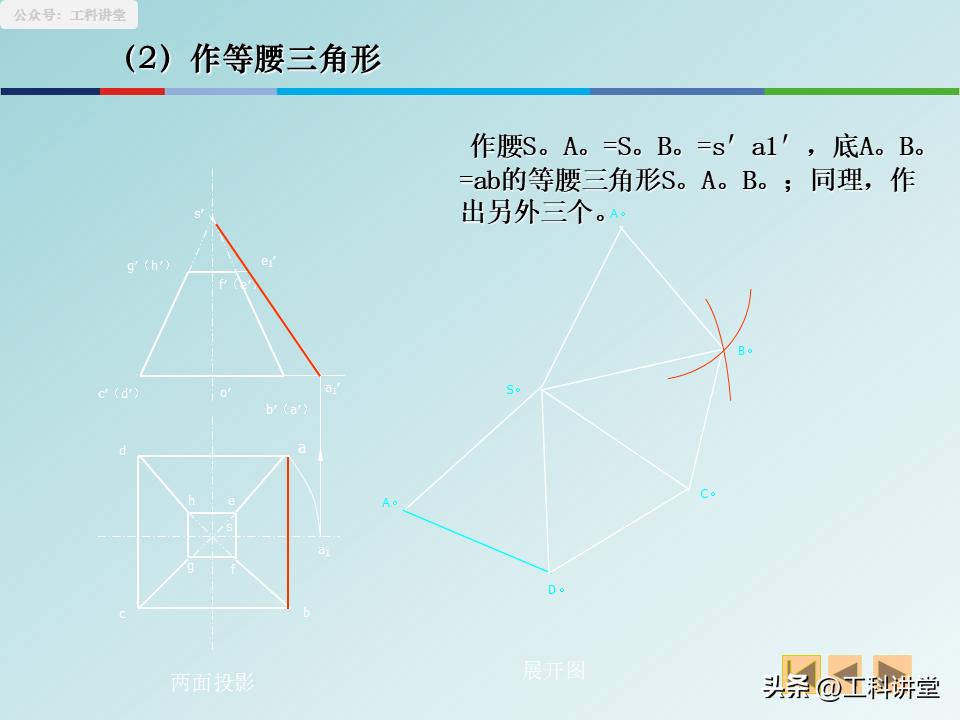

2.对于棱柱、棱锥这类平面立体进行展开, 首先要选取底边的实际长度并将其展成直线, 接着要量取棱线的真实高度, 最后按照顺序连接各个点, 如此便能够得到完整的展开图, 且无需进行复杂的计算。

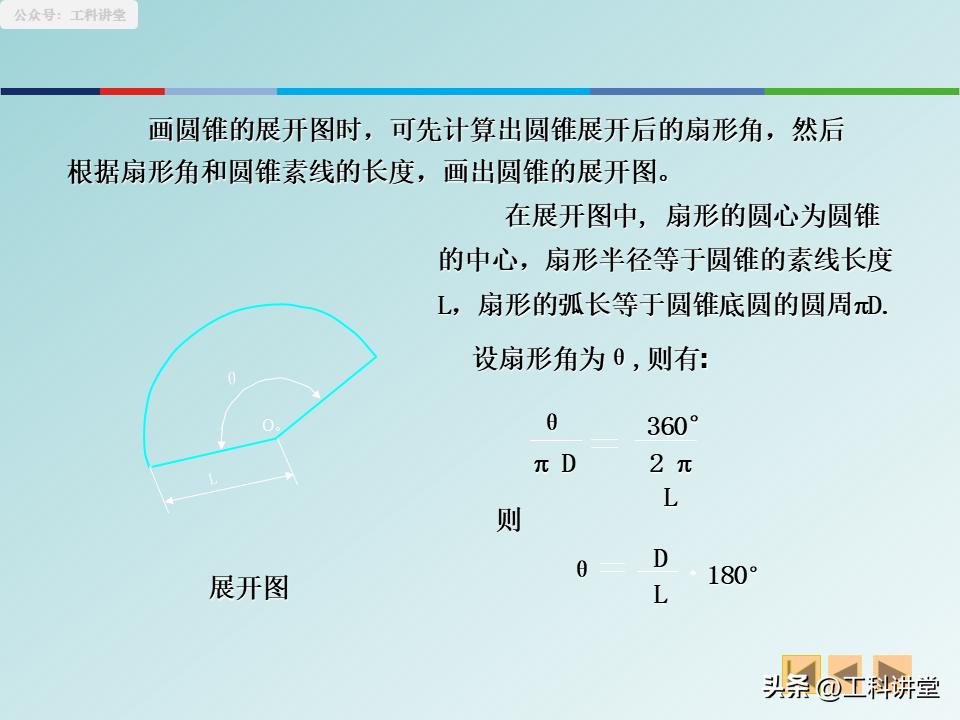

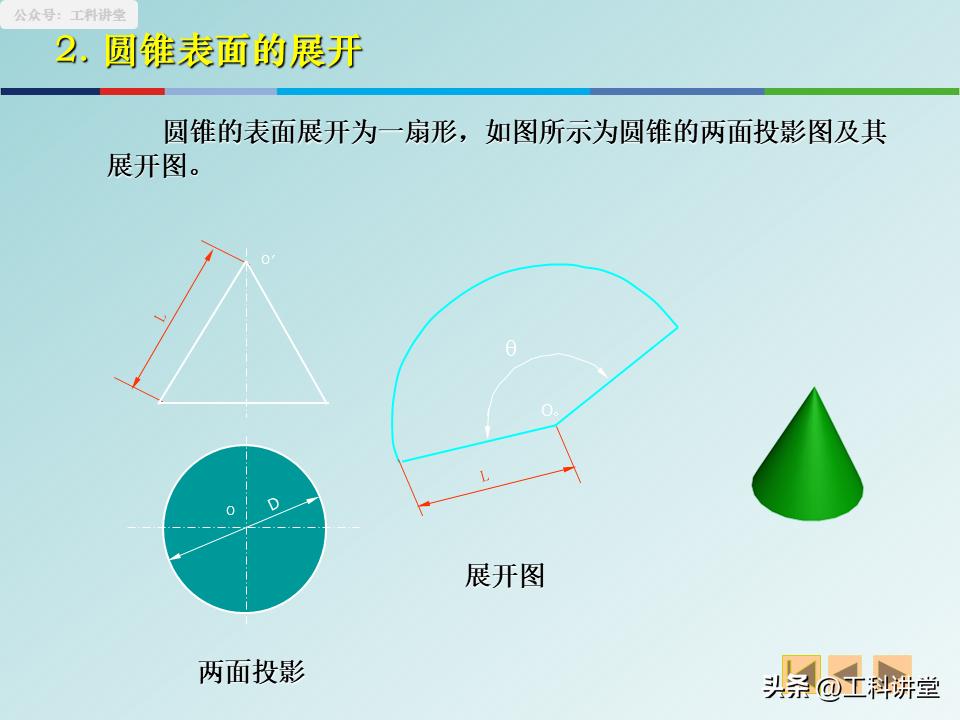

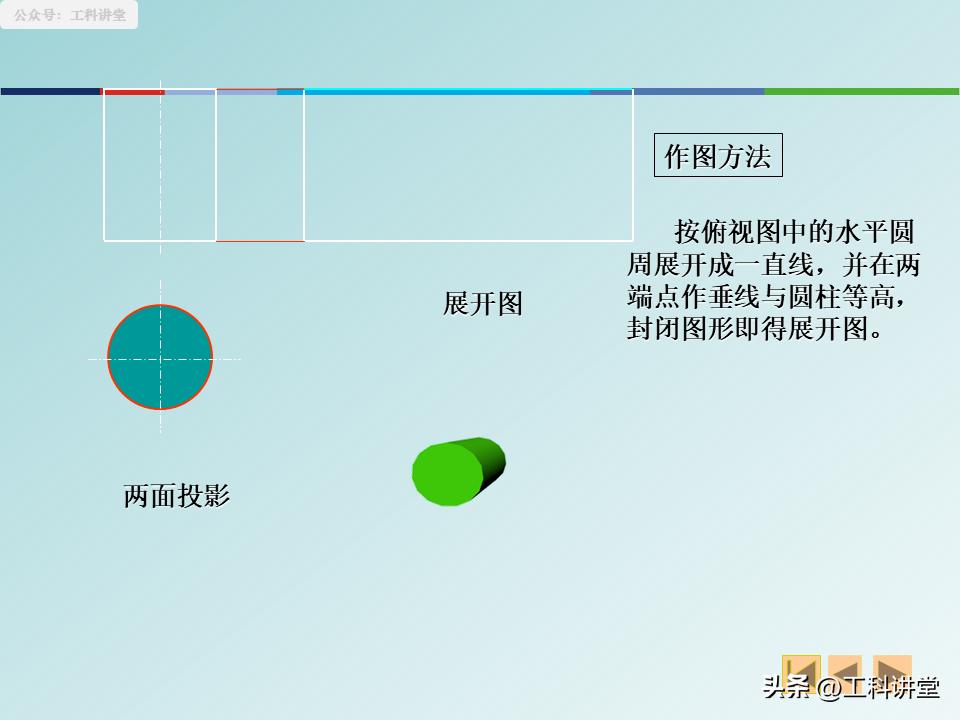

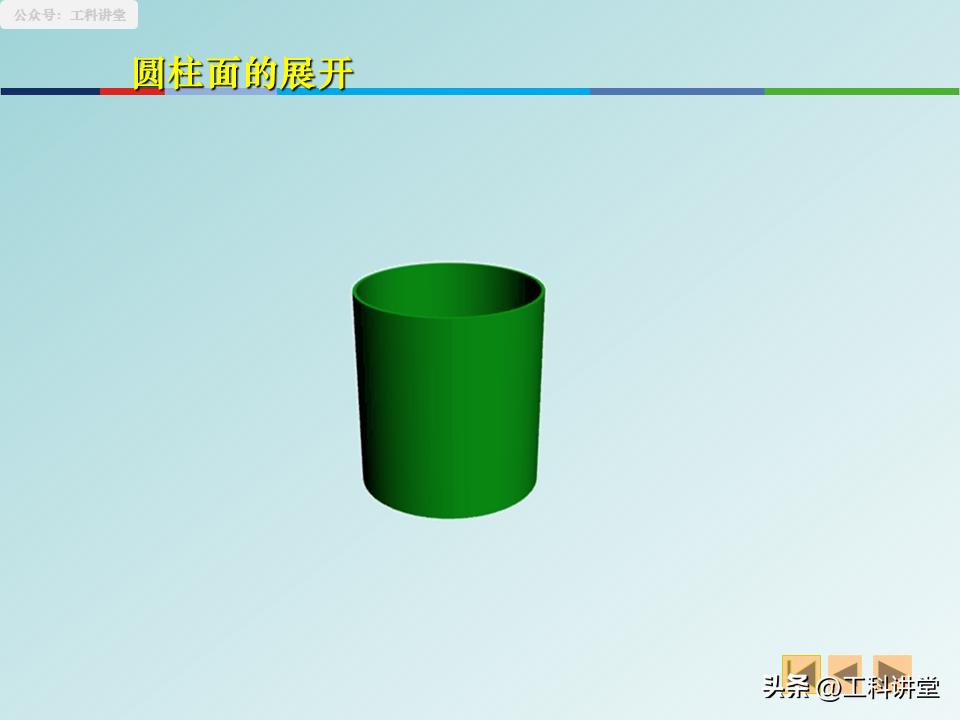

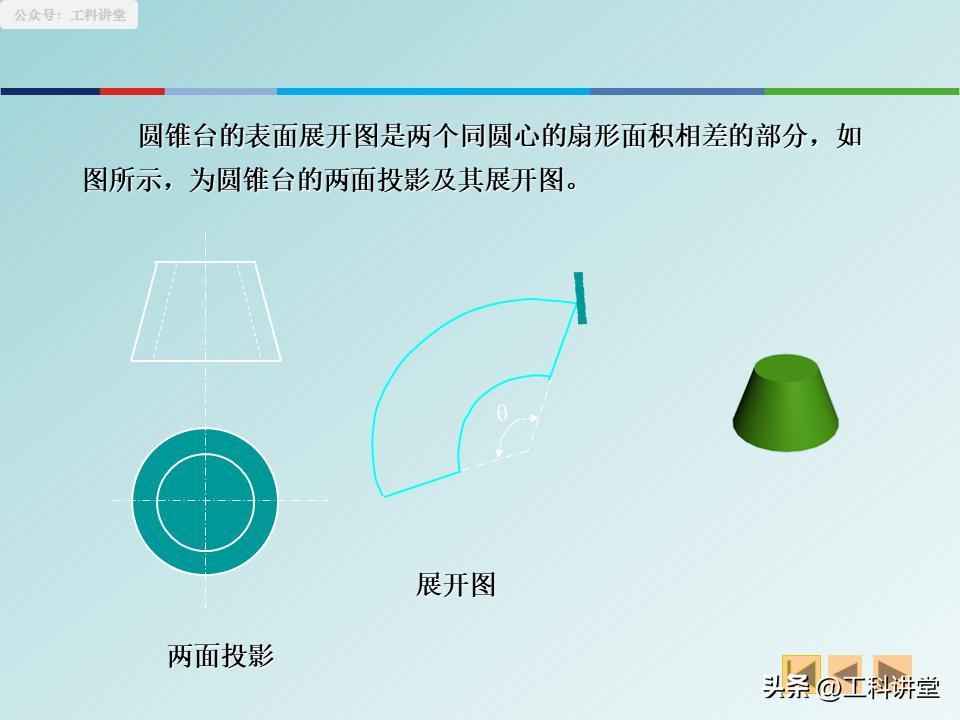

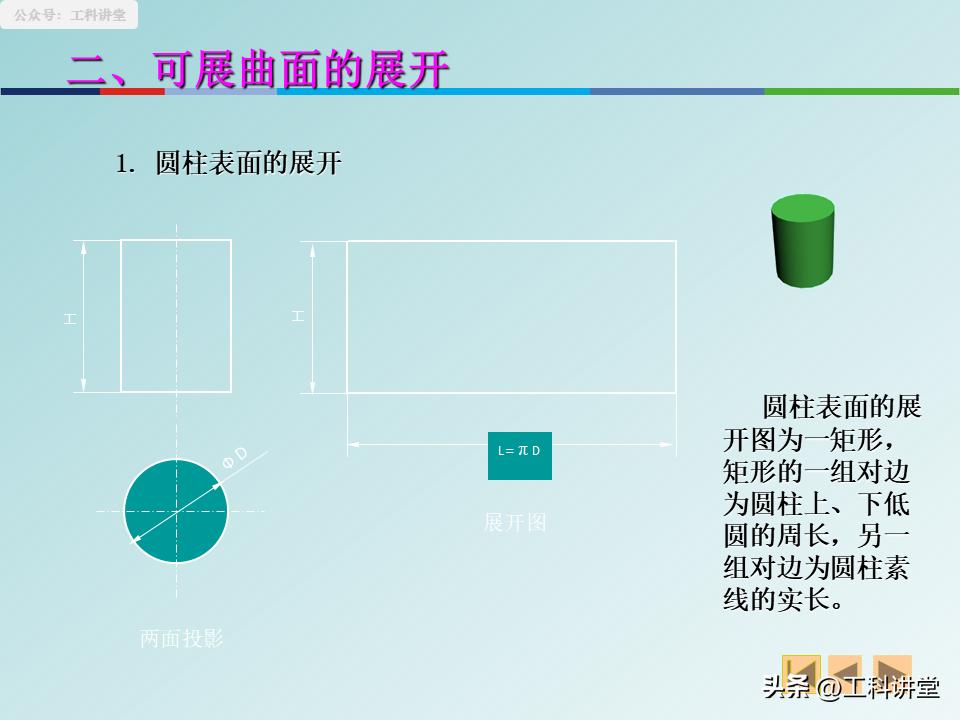

3.可展曲面有着圆柱、圆锥, 记住公式后直接加以运用。圆柱展开后呈现为矩形形状的东西, 其长度是底圆周长此值为πD , 宽度则是圆柱自身的高度的数值；圆锥展开之后成为的是扇形模样 , 扇形的半径等同于圆锥素线的长度 L , 圆心角θ 的度数为D/L×180° , 通过直接计算便可进行绘制。

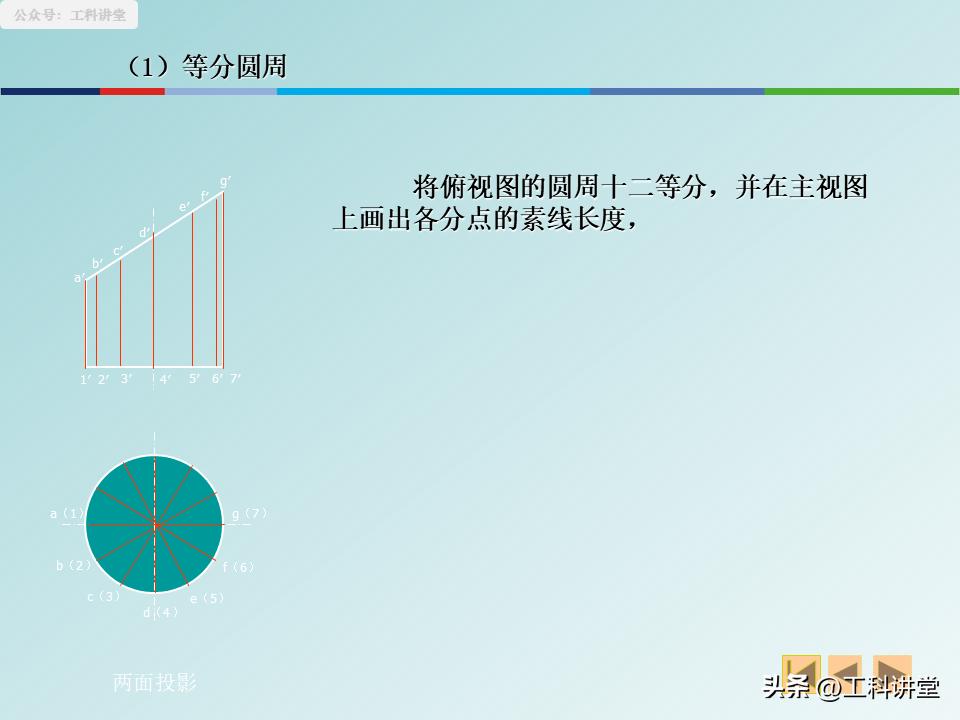

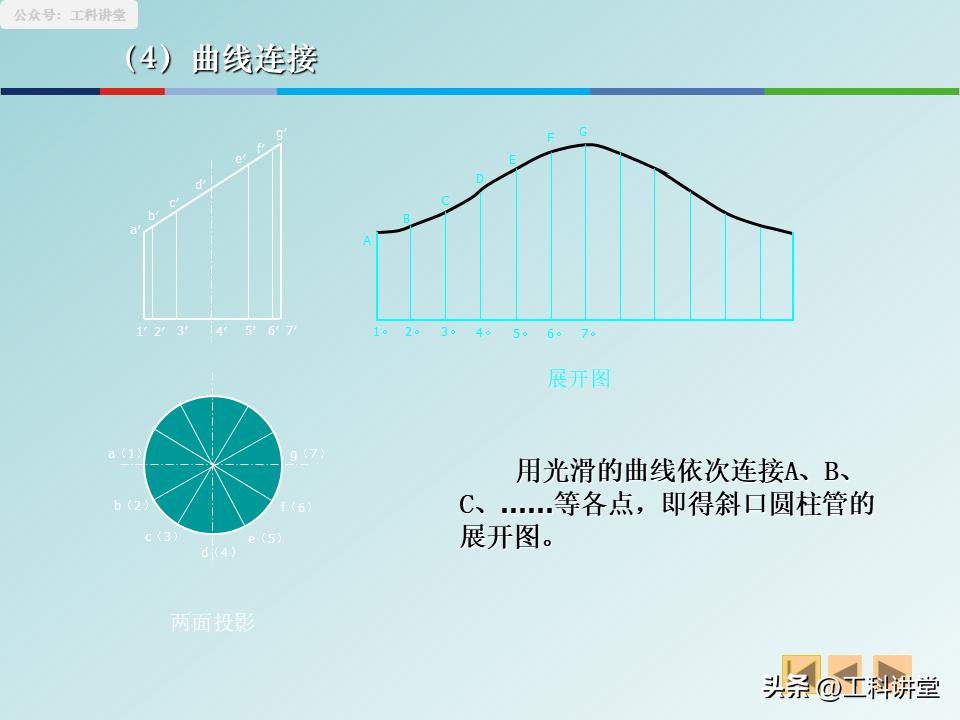

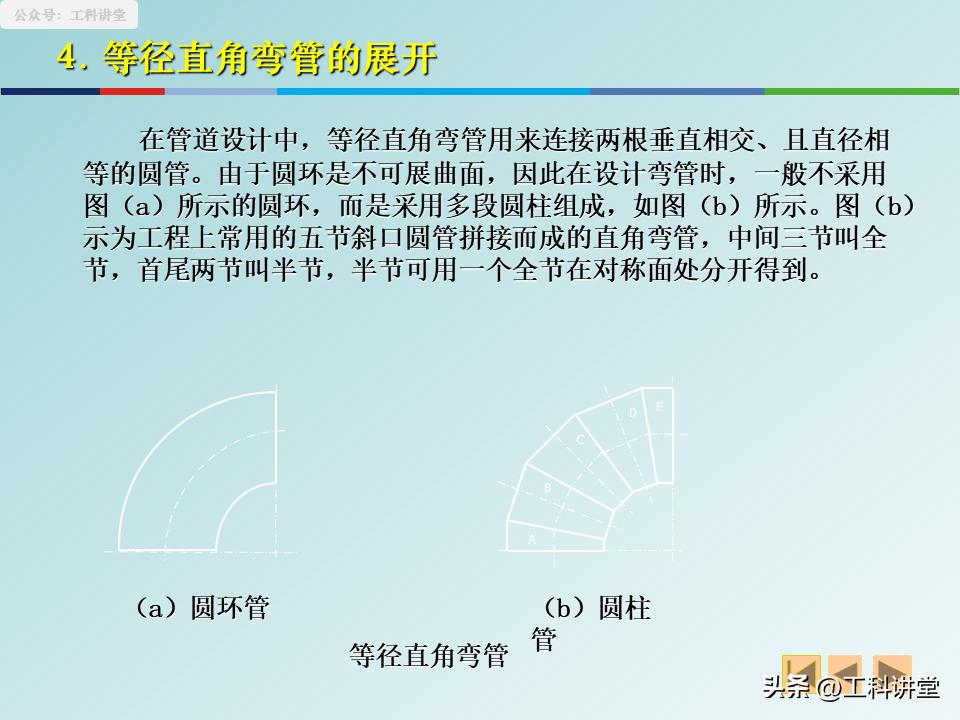

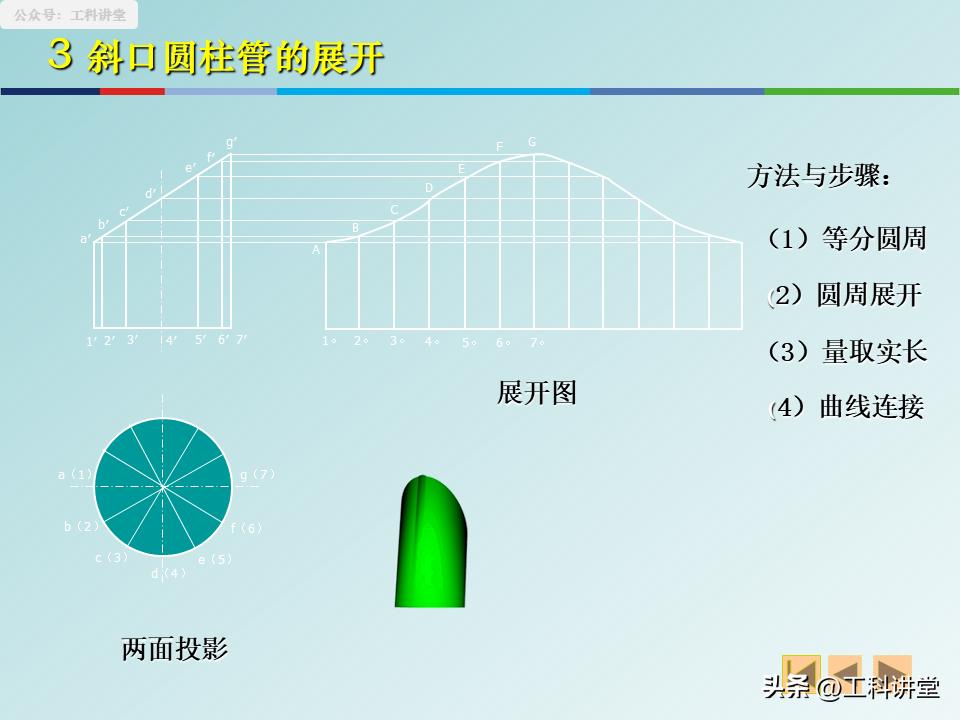

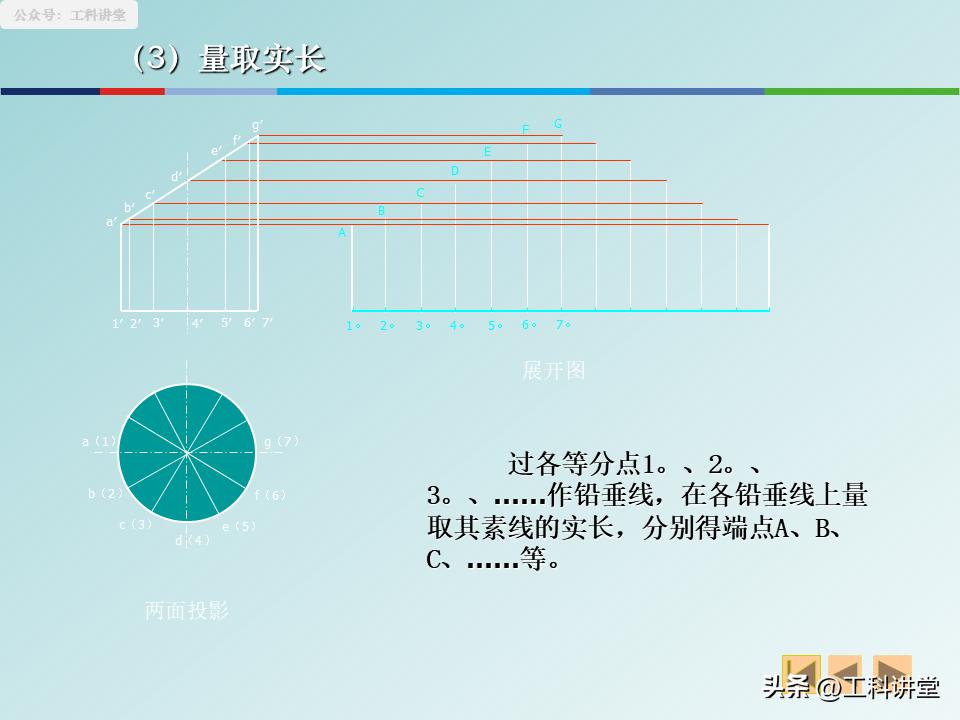

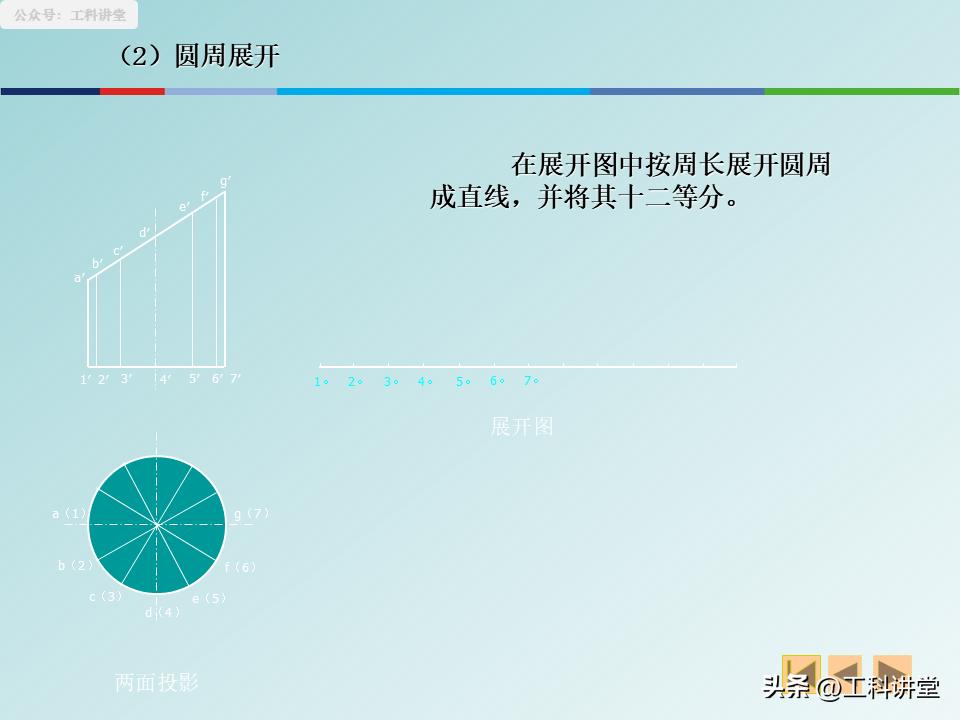

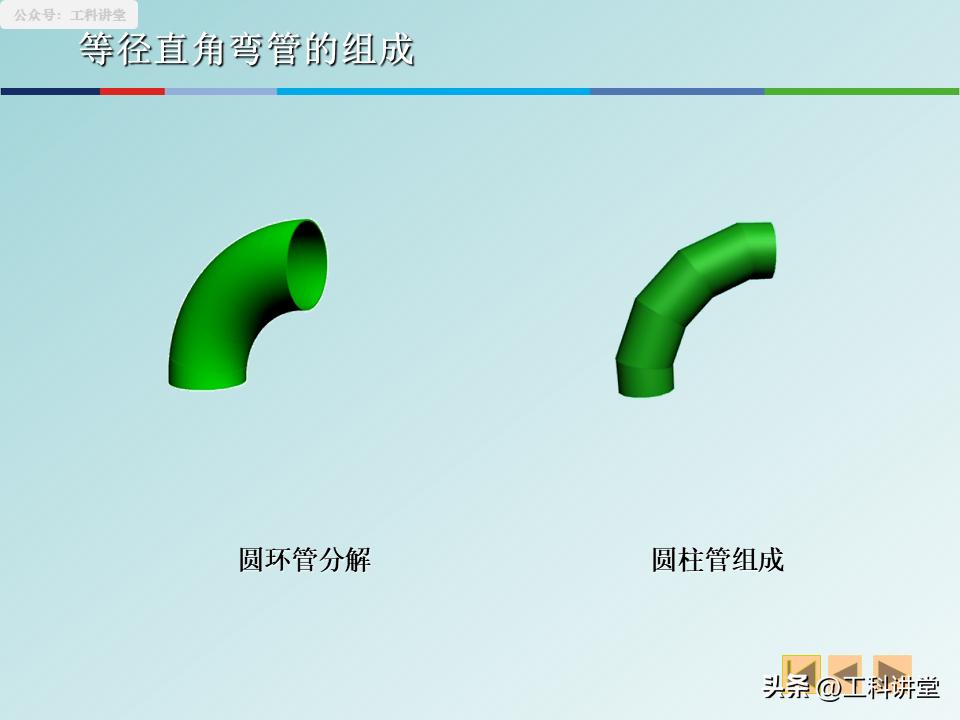

4.异形管进行展开操作时, 采用等分圆周的方法来控制误差, 对于斜口圆柱、等径直角弯管这类异形的管件情况。首先要对底圆进行等分, 之后找出每一段素线的实际长度, 然后将该长度对应到展开后的直线之上, 最后使用光滑曲线进行连接, 如此一来误差能够降到最低。
5.不可以进行展开的曲面, 采用近似划分的方式来进行下料操作, 类似球面这种没有办法做到精准展开的情况, 要把它划分成若干个小块, 每一个小块近似地当作圆锥或者梯形来对待, 分别展开之后再进行拼接, 这是在行业里面普遍使用的下料方法。
每一个进行的标注, 每一段所存在的线条, 都和现场的一道工序相互对应着。这12个要点, 全都是从实际的制图以及现场的施工当中总结提炼出来的, 要是能透彻理解掌握, 那么既能够减少走弯路的情况发生, 又能够避免出现那些不必要的材料以及人工的浪费现象。

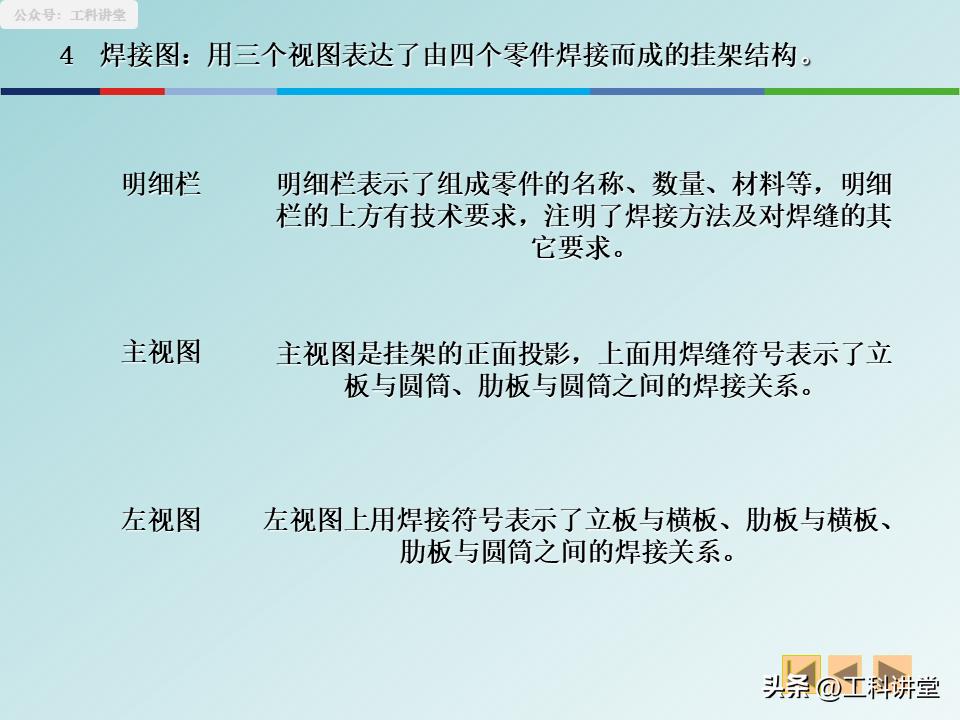

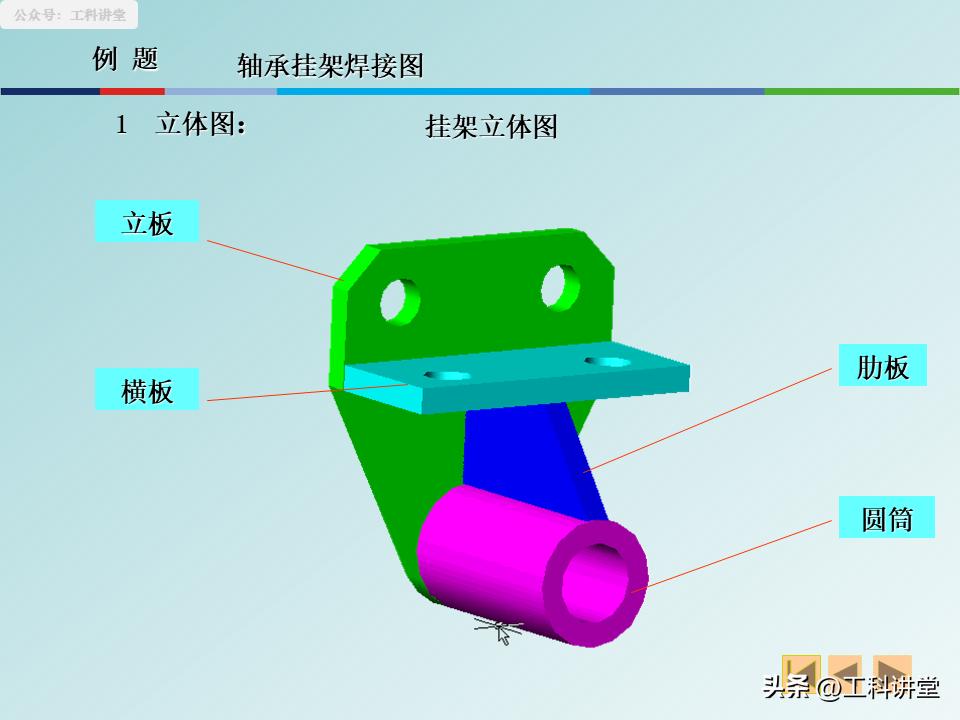

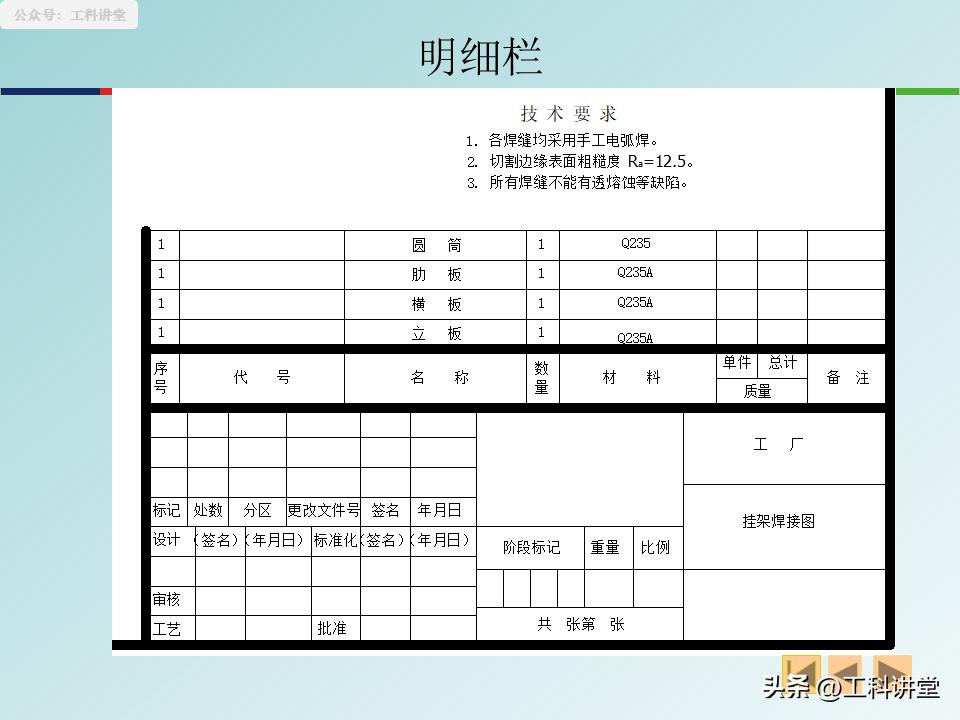

PPT讲义介绍焊接图和展开图（文末查看讲义源文档）
因头条文章页面内容有限，仅展示PPT讲义部分内容
