从事机械行业的同行们都清楚, 倘若一张图纸的细微之处存在错漏情况, 那么较轻的后果便是板材下料后直接成为废品, 而较为严重的后果则是在现场进行焊接作业时会反复返工, 从而导致误工现象发生。无论是刚刚开始学习工程制图的新手, 还是长期与钣金、焊接工作有所接触的现场工程师, 焊接图的规范绘制方法、展开图的精确计算方式, 都是无法回避的极为关键的硬性技能。

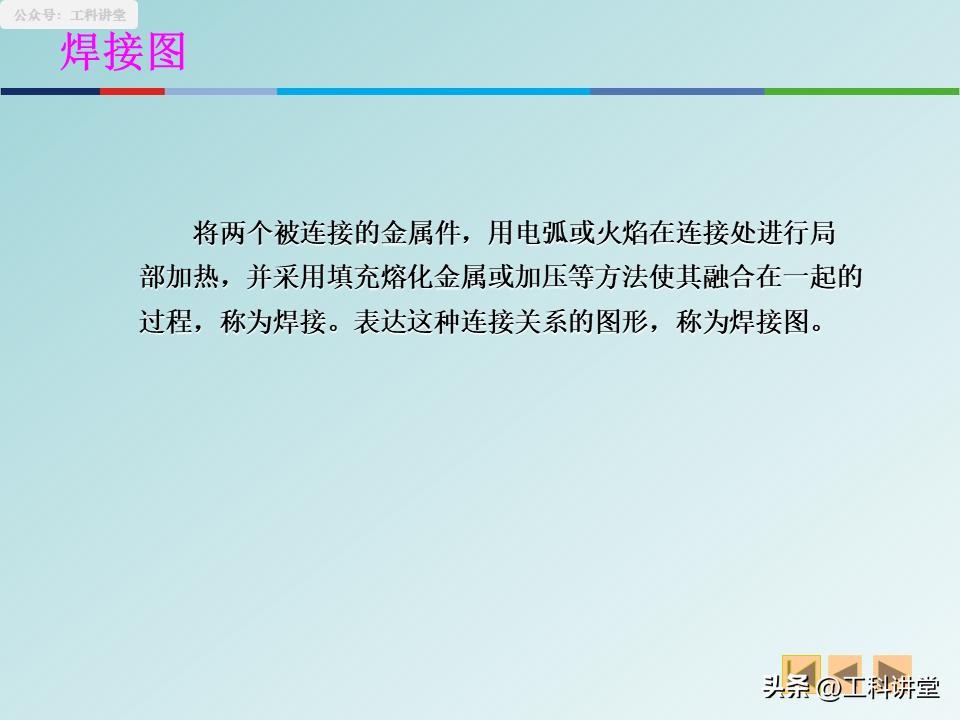

一、焊接图画法与标注：7 个实操要点

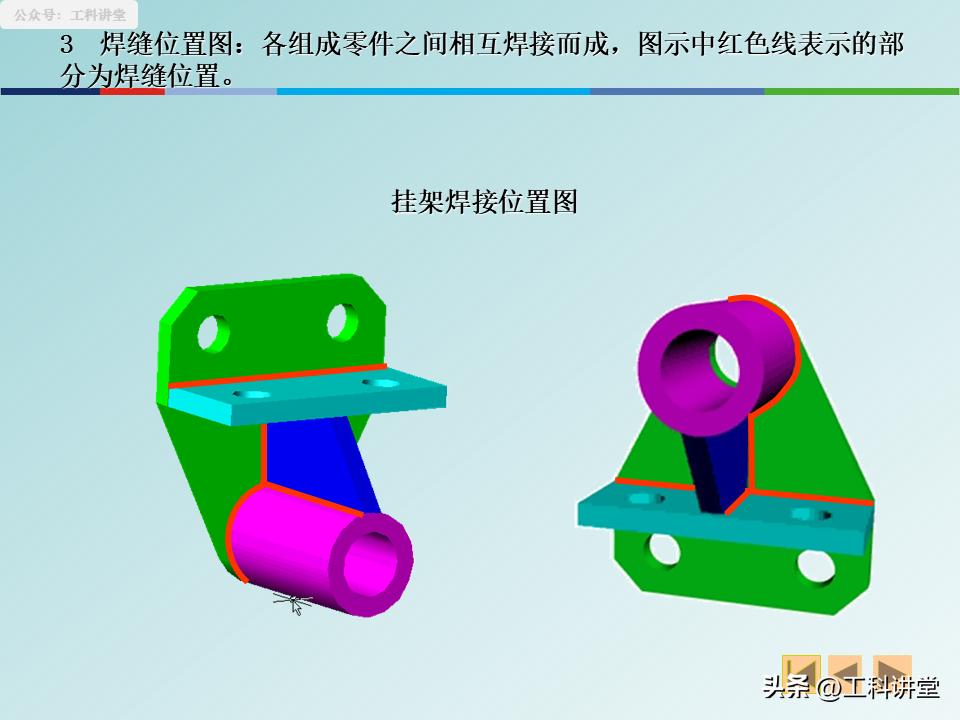

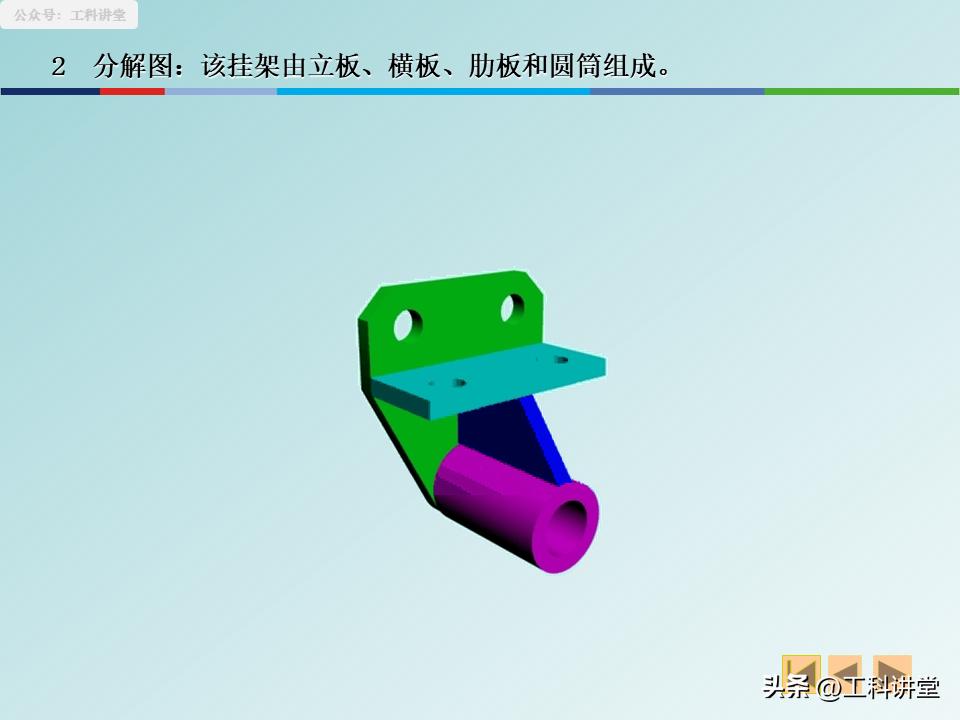

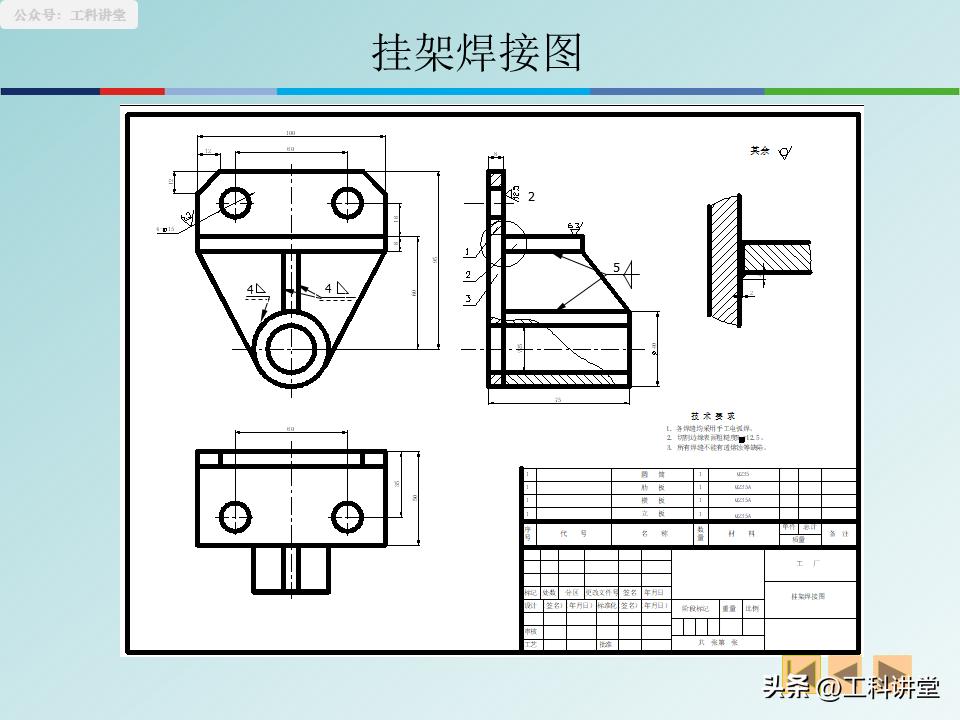

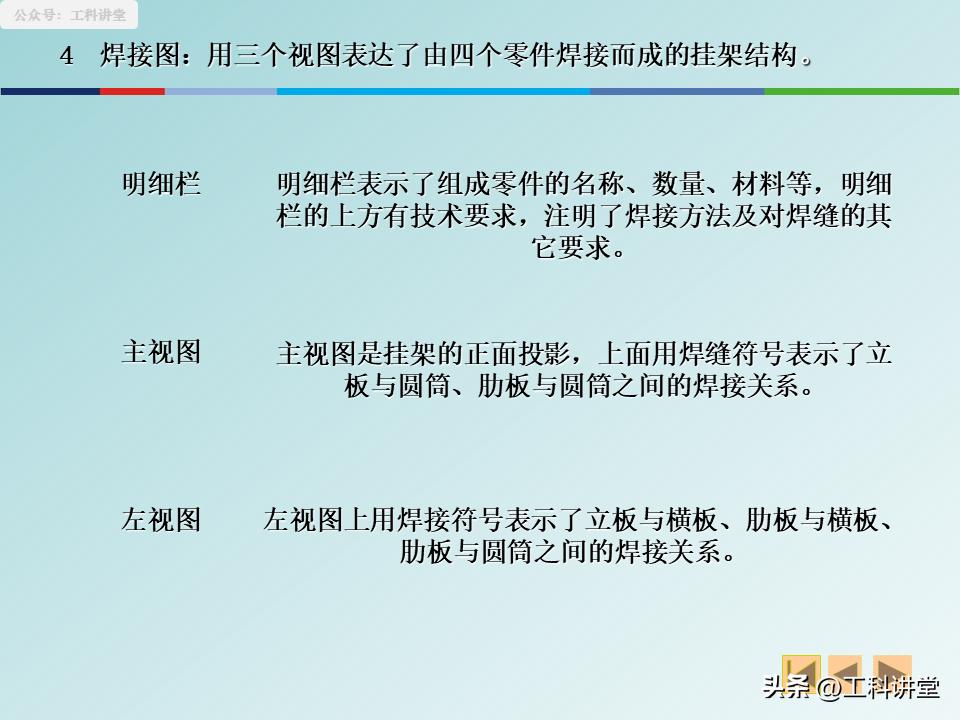

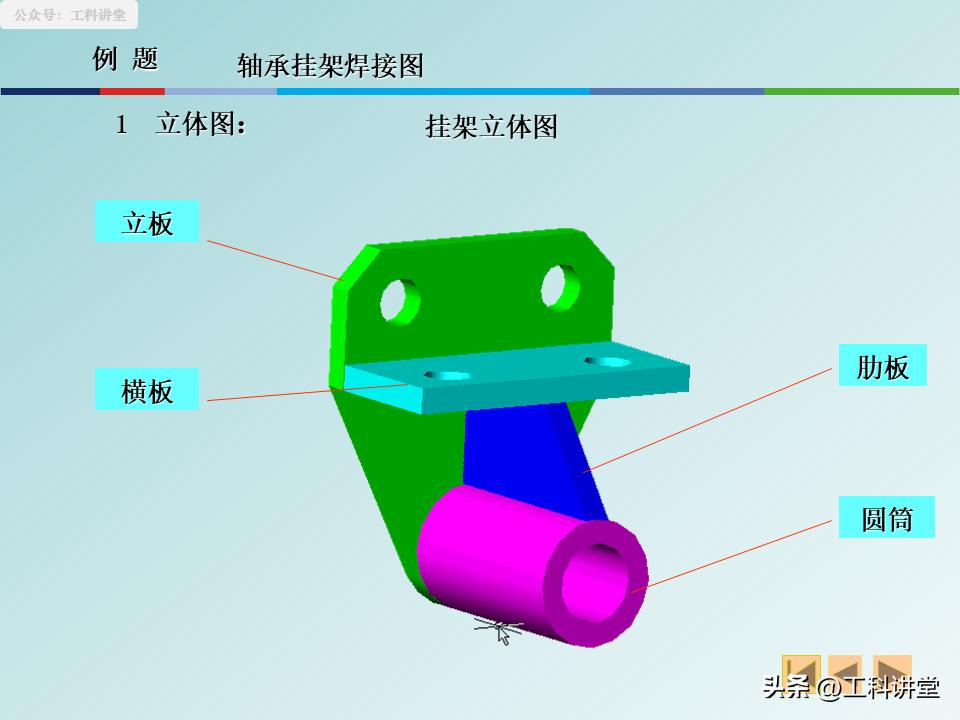

焊缝的形式, 要清晰传递, 尺寸也得清晰传递, 焊接要求同样要清晰传递, 这是焊接图的核心所在, 如此才能避免现场产生理解偏差的情况, 只要把这7个要点, 一个一个地去吃透, 那么基本上就不会出现原则性错误了。

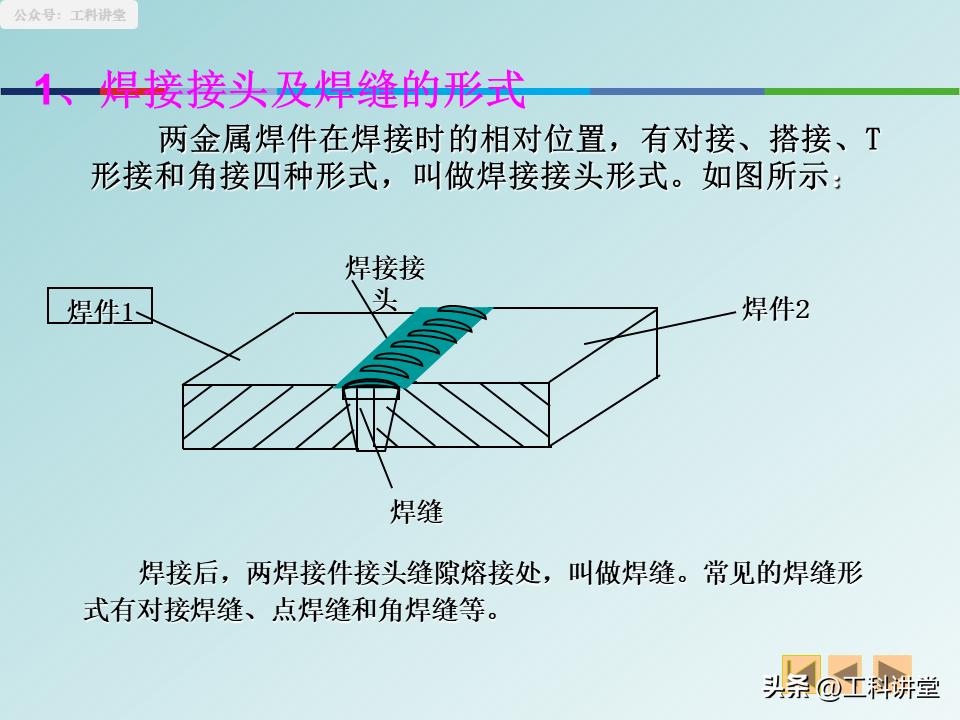

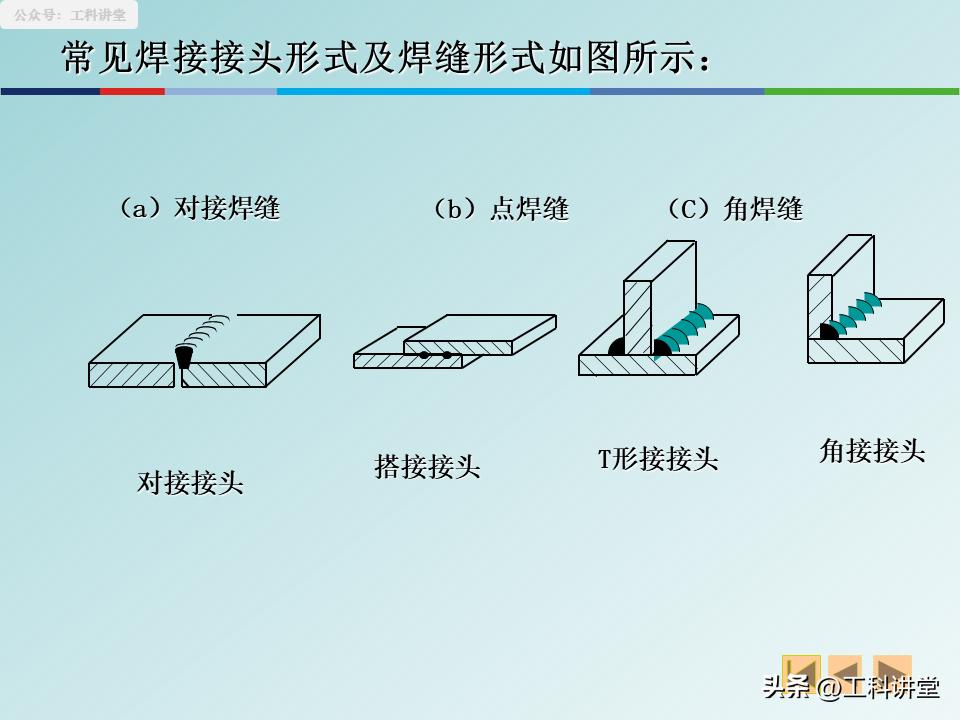

1.先确定4种基础焊接接头, 千万别画错连接形式, 常用的有对接、搭接、T形接、角接这四种, 所有焊缝的画法都是基于这几种接头进行延伸的, 先确定接头再画焊缝, 这样逻辑就不会混乱。

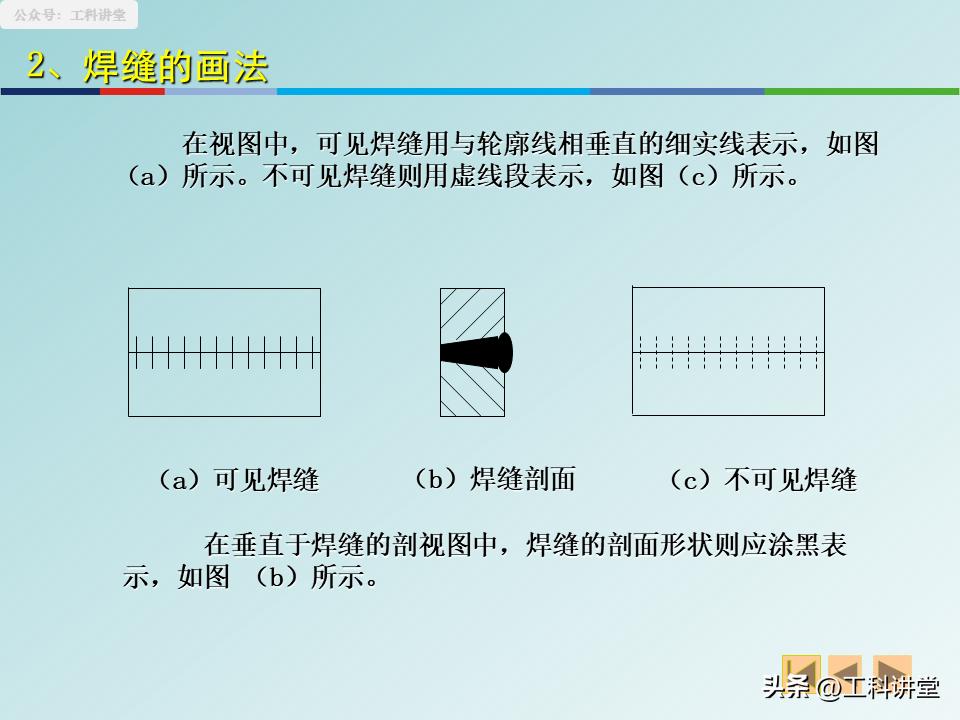

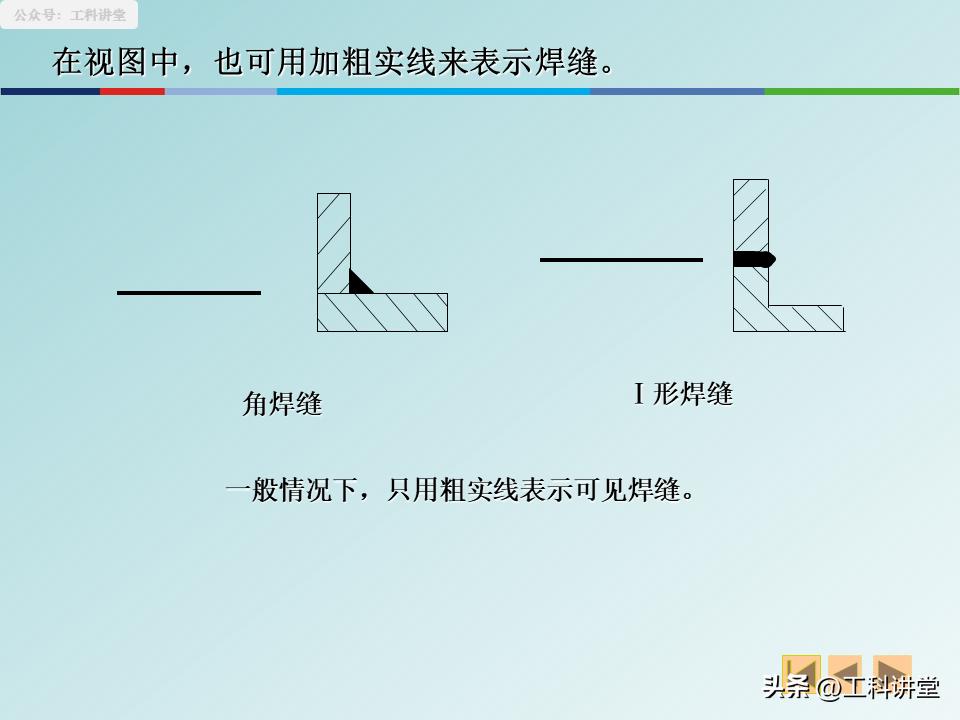

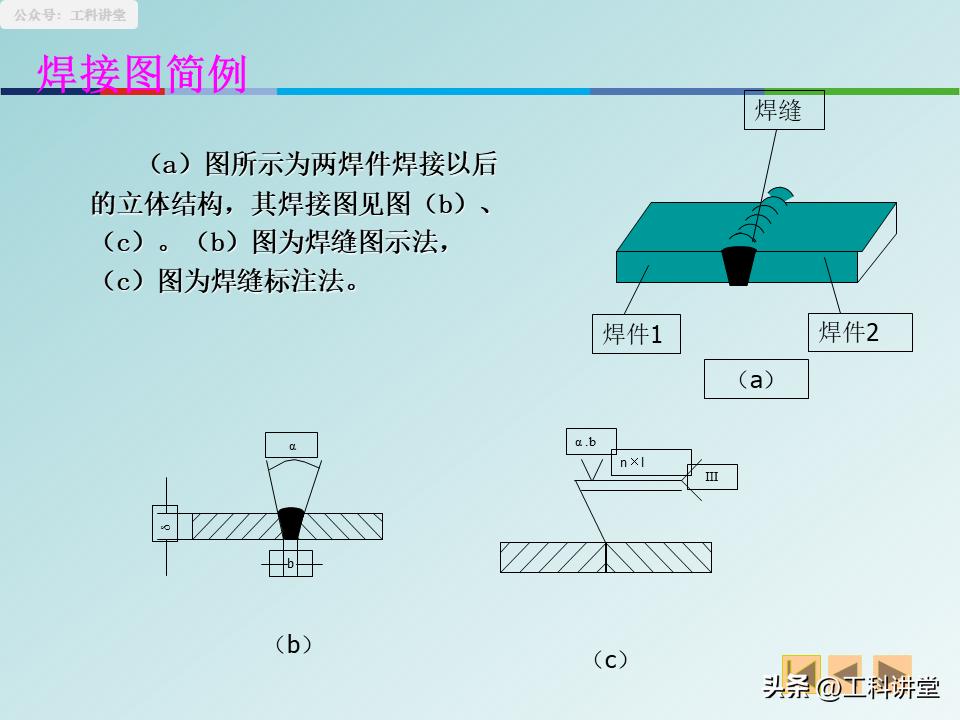

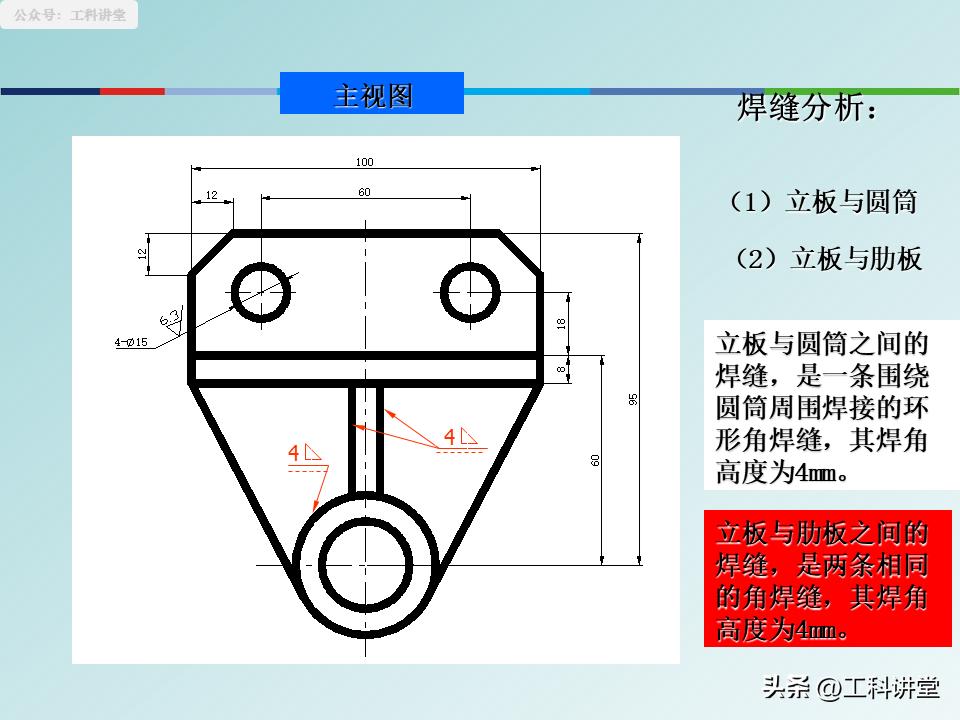

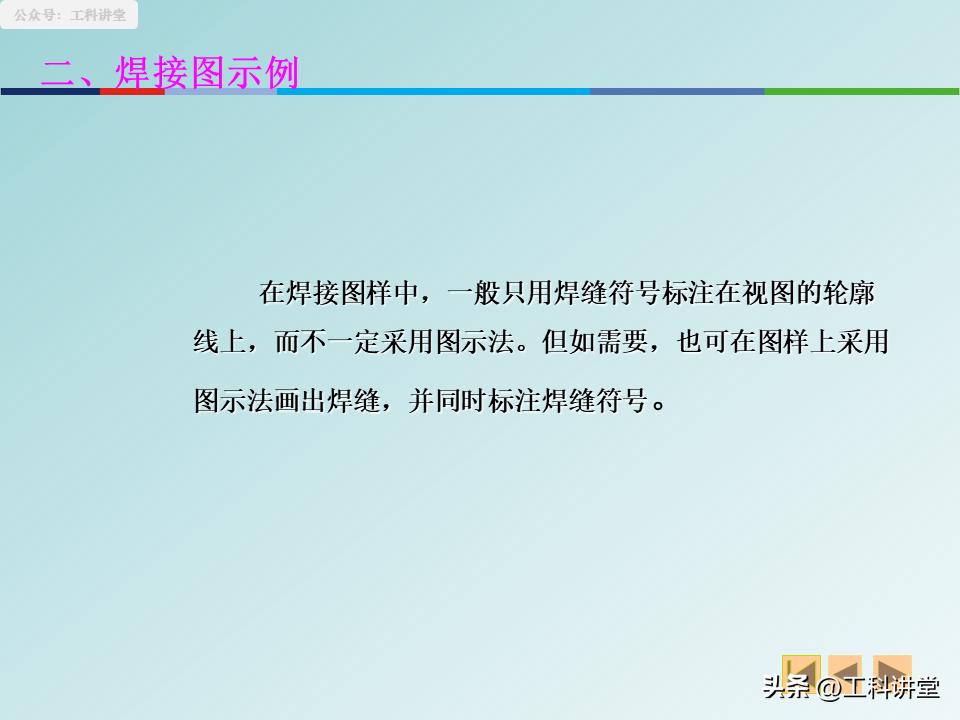

2.对焊缝进行绘制的时候, 要严格遵守规范, 对于可见与不可见的情况必须得清晰区分开来。在视图里面, 要是碰到可视的焊缝, 需使用垂直轮廓线的那种细实线来表示, 当然, 也能够直接采用加粗实线这种方式进行简化标注；而要是不可见的焊缝, 则要用虚线来展现；当处于垂直焊缝进行剖视图绘制的情形下, 焊缝的剖面是一定要涂黑的, 这可是制图时最基础的规矩。

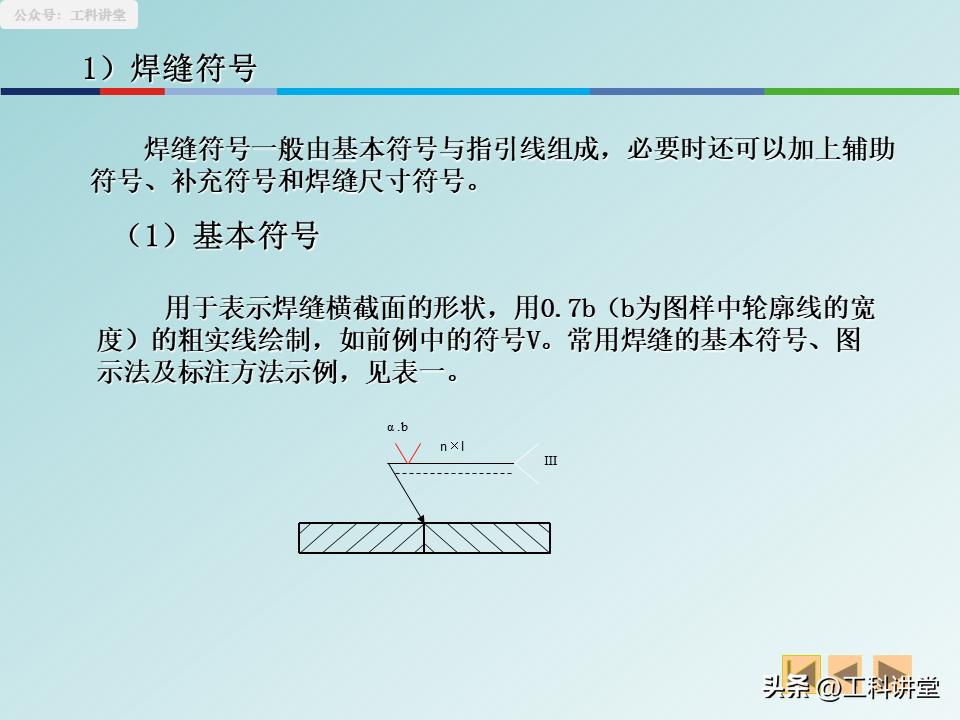

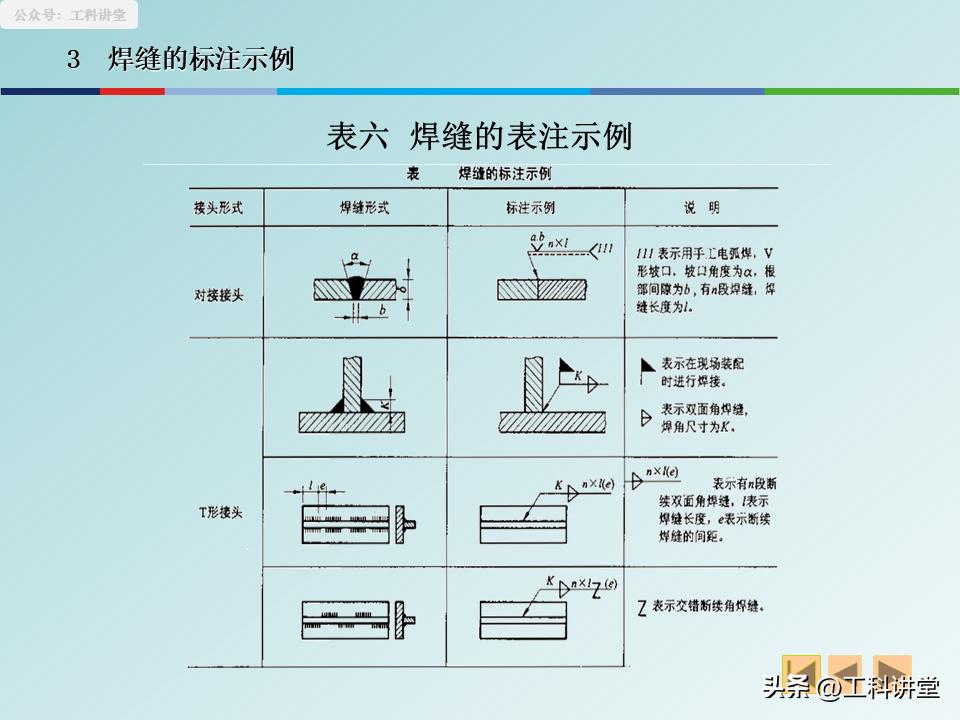

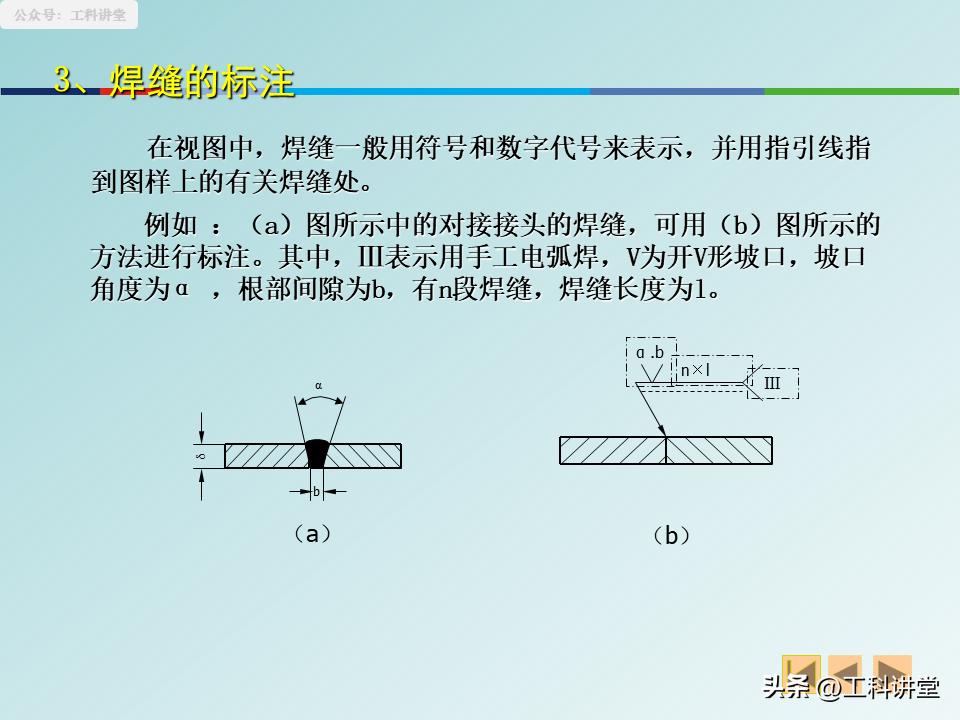

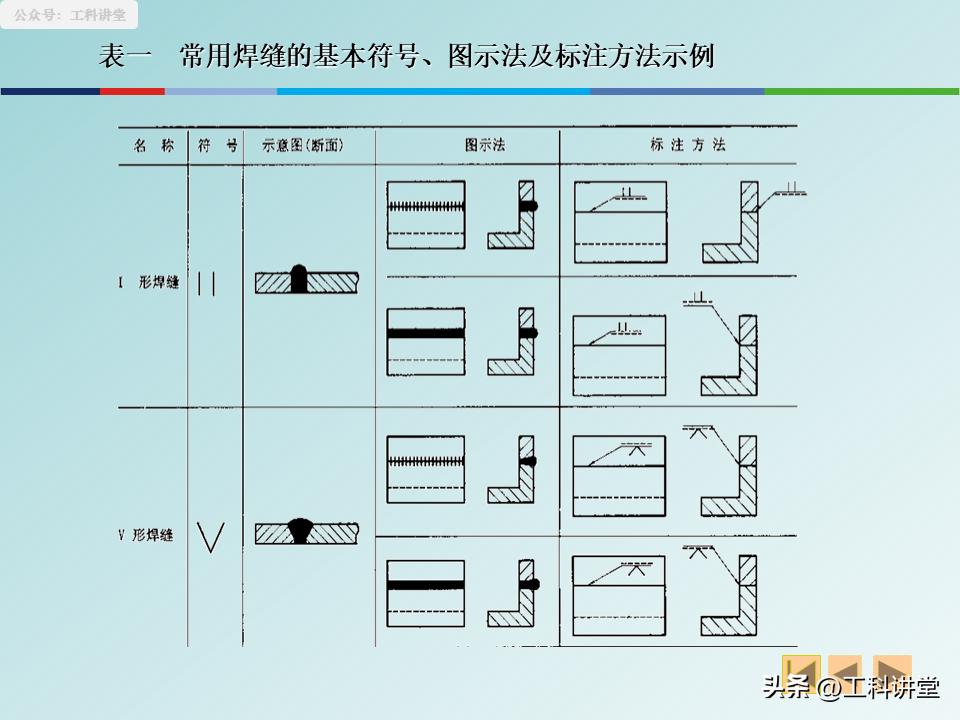

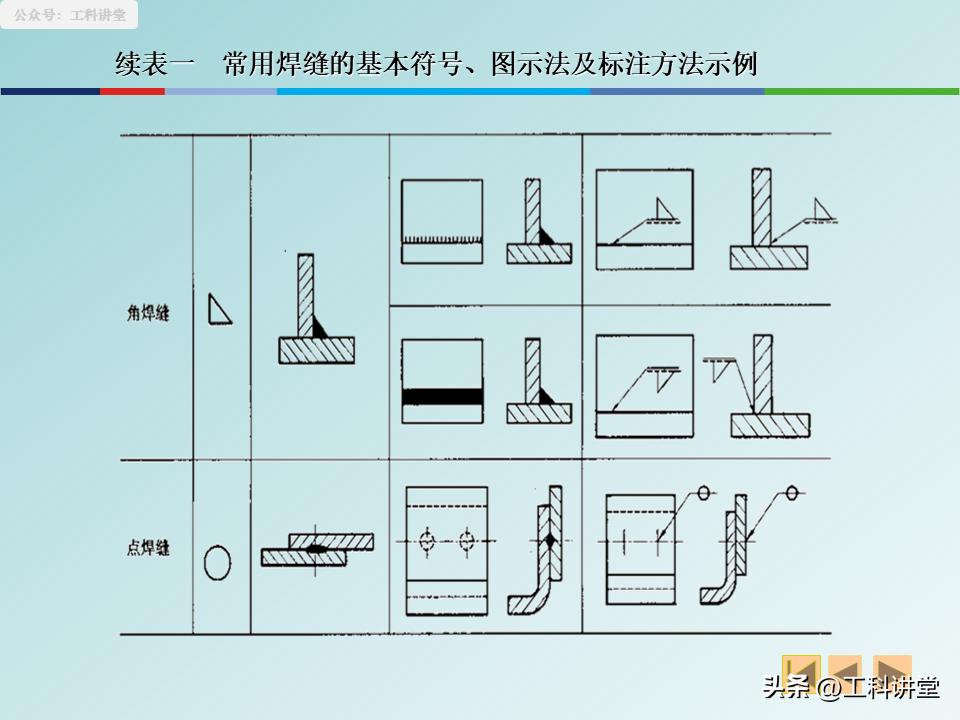

3.焊缝截面形状借助基本符号来进行标注, 其截面形状有I形、V形、角焊缝这些常用形式, 并且这些常用形式都存在着对应的固定符号, 采用符号标注相较于大段文字说明而言, 要清晰规范许多。

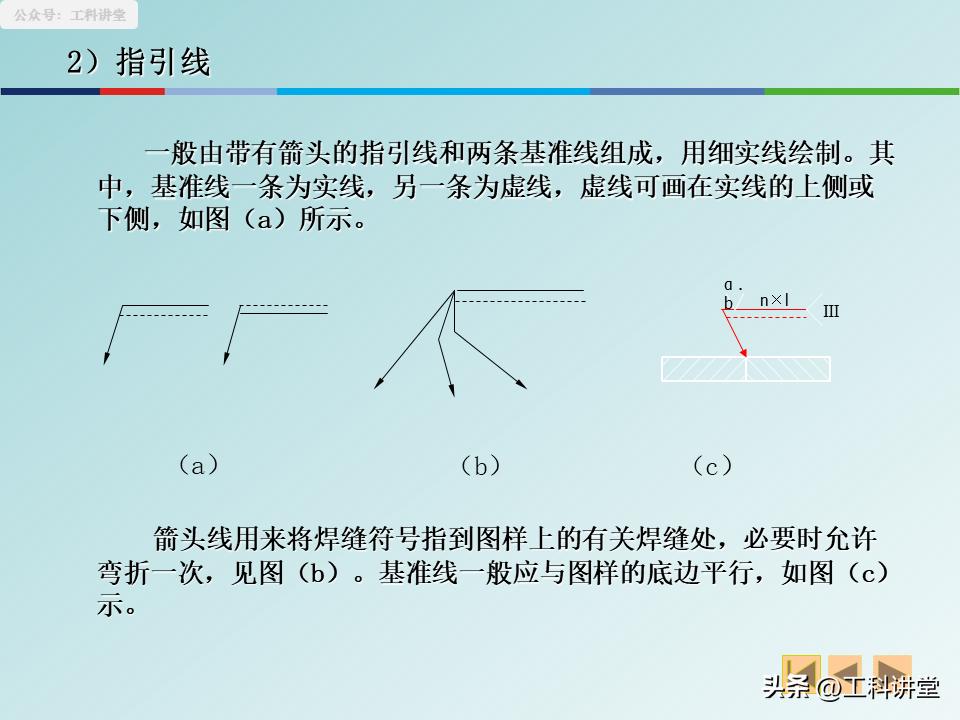

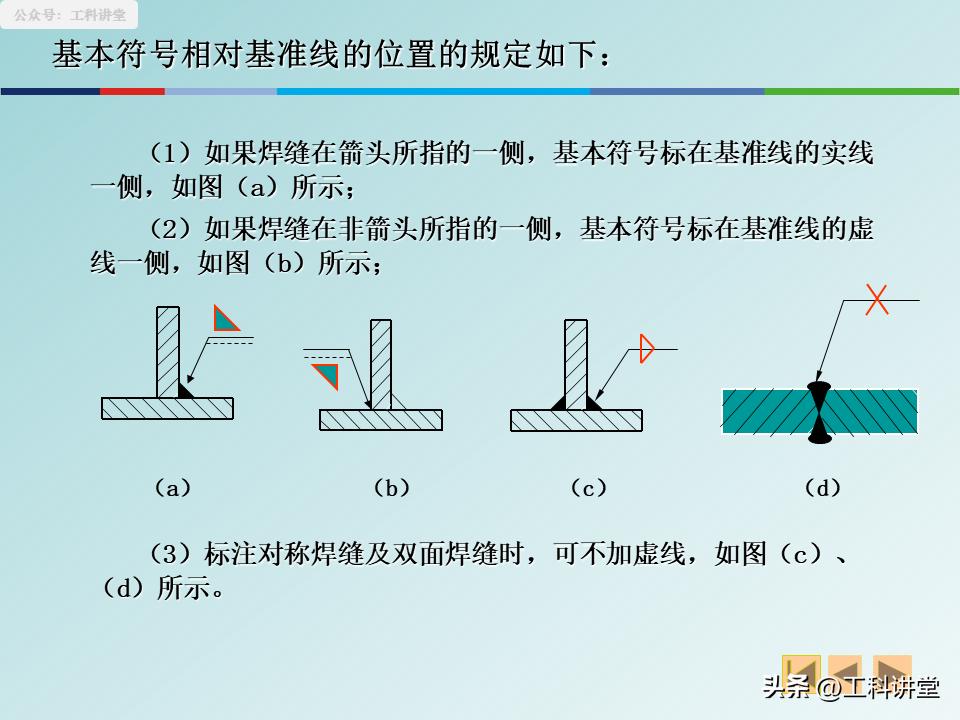

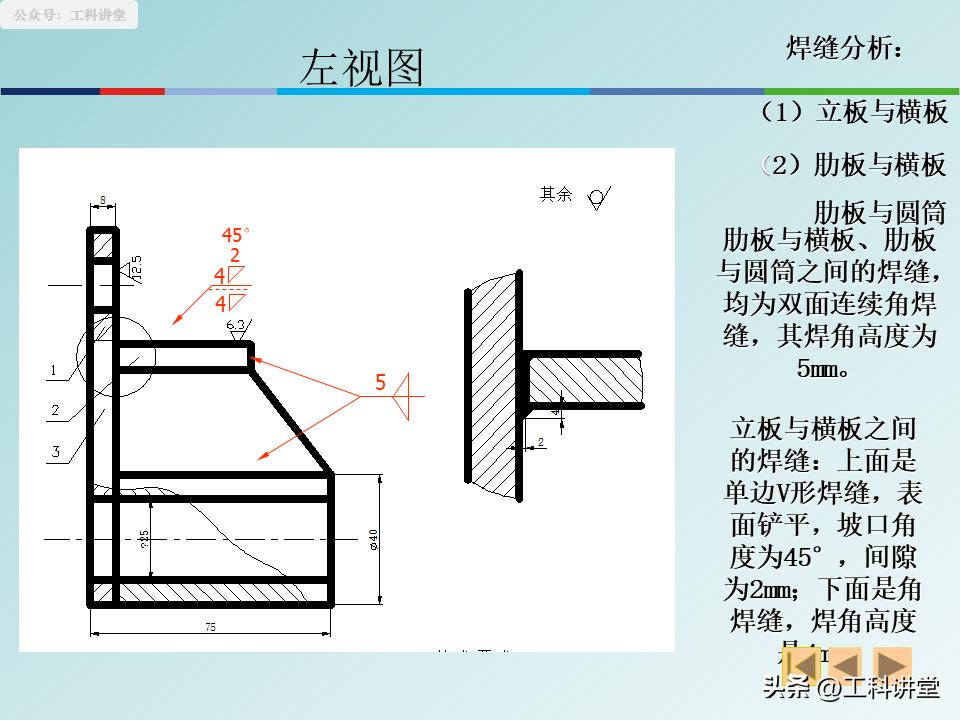

4.指引线的画法是存在相应规矩说法的, 不要随意胡乱标注箭头。指引线是区分成箭头线以及基准线（一种是实线一种是虚线）的, 焊缝处于箭头所指向的同一侧时, 基本符号标注在实线的那一侧；当处于非箭头线那一侧之时, 标点则标注在虚线的那一侧；对于呈现对称状态的焊缝而言, 虚线部分能够直接进行省略。

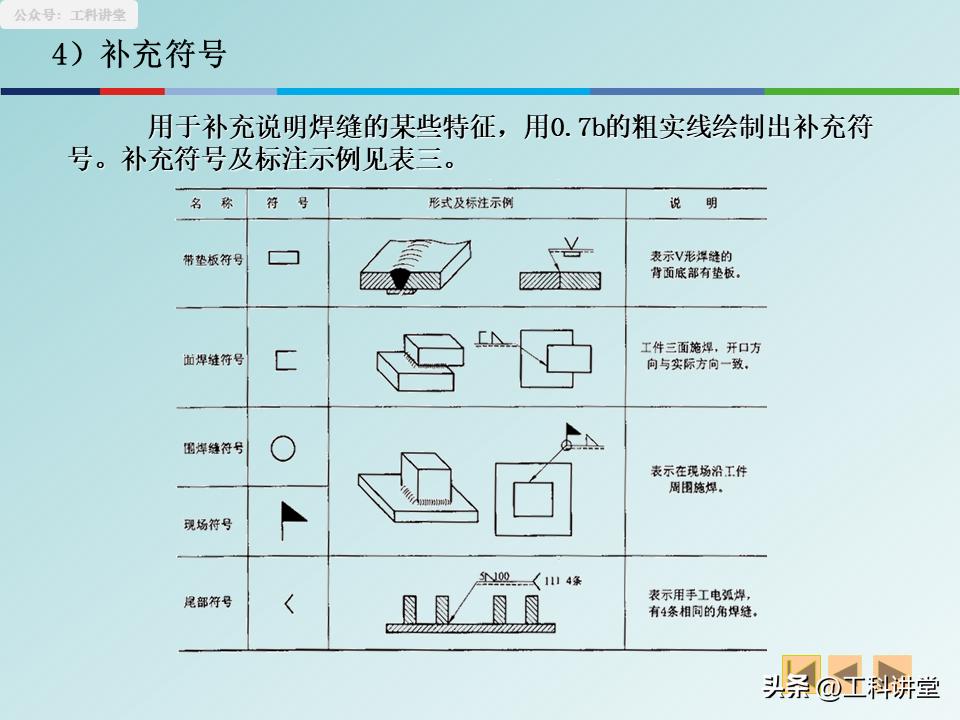

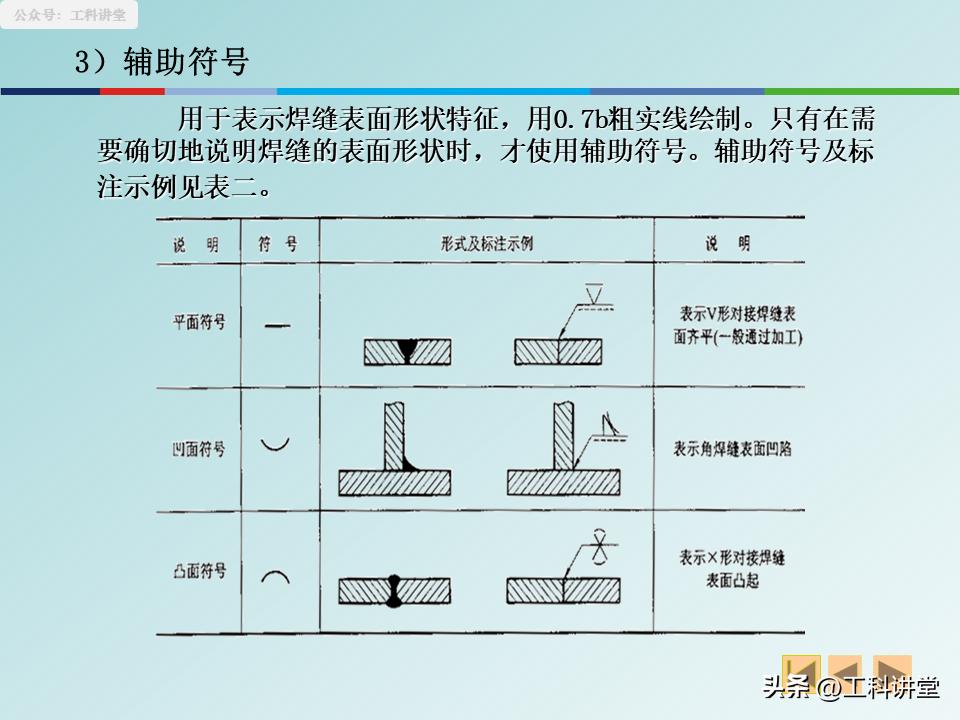

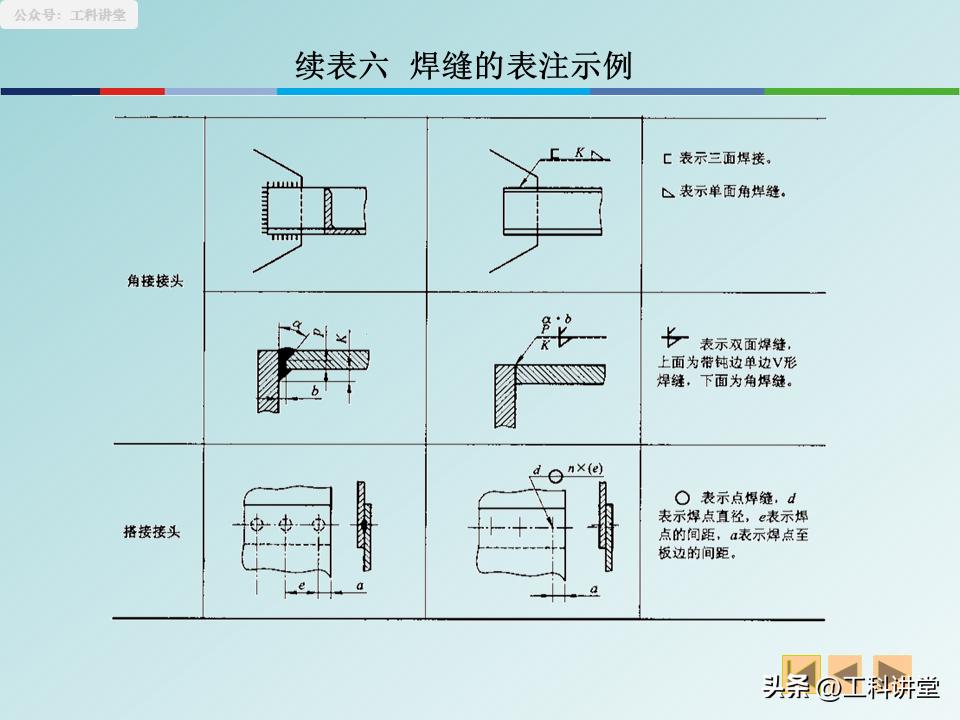

5.借助辅助以及补充符号表述完整焊缝特征, 对于需要表面加工成齐平、凹陷、凸起状况的, 运用对应的辅助符号, 针对三面焊、现场施焊、围焊这类特殊要求, 采用补充符号予以标注, 无需额外书写重复多余的技术要求。

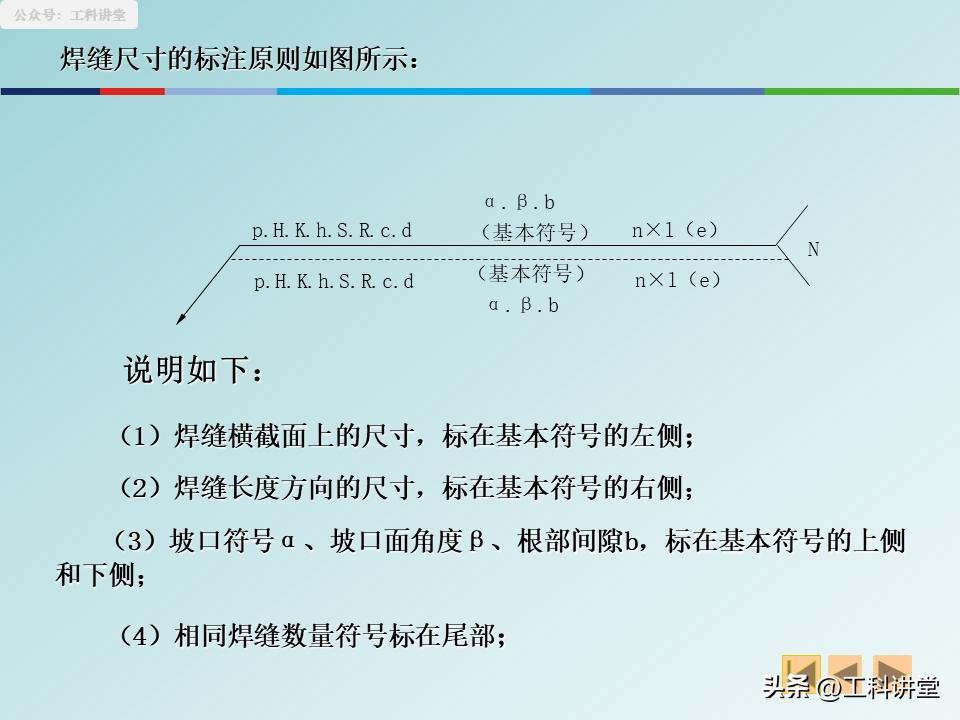

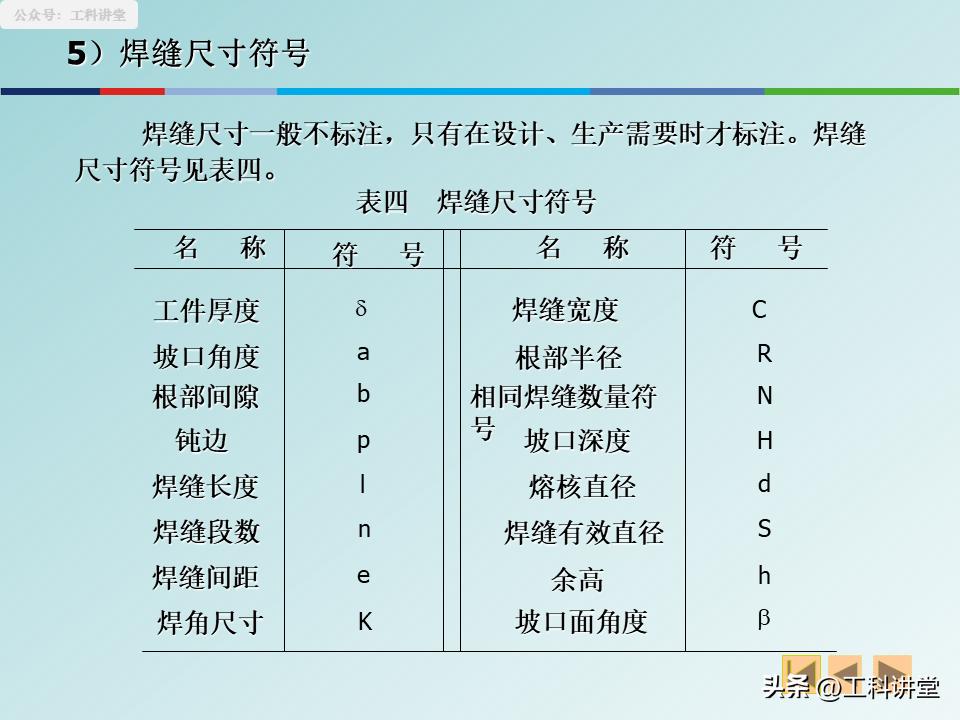

6.尺寸标注依照固定顺序进行, 不会出现标混的情况。对于焊缝横截面上的尺寸, 是标在基本符号左侧的, 而长度方向尺寸则标在右侧, 坡口角度、根部间隙是标在上下侧的, 相同焊缝数量直接标在尾部, 如此不容易混乱。

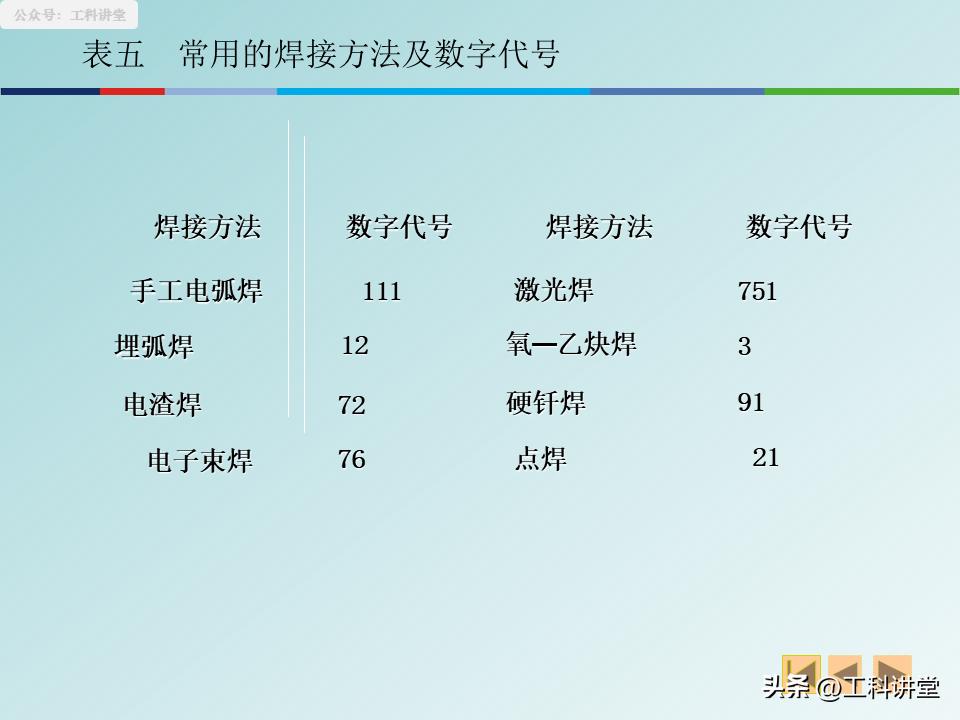

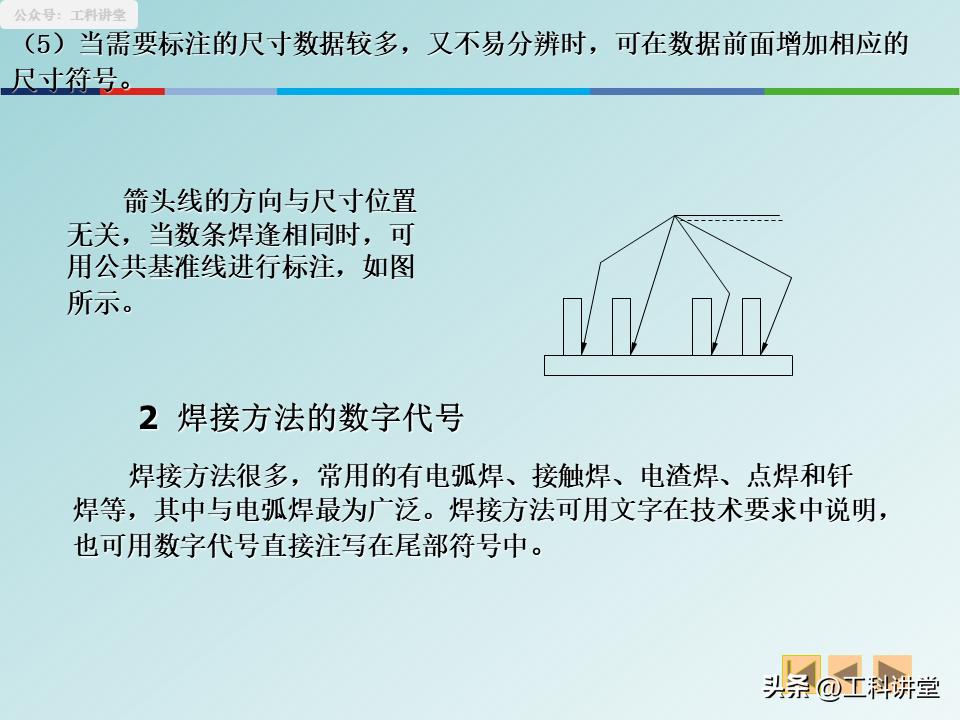

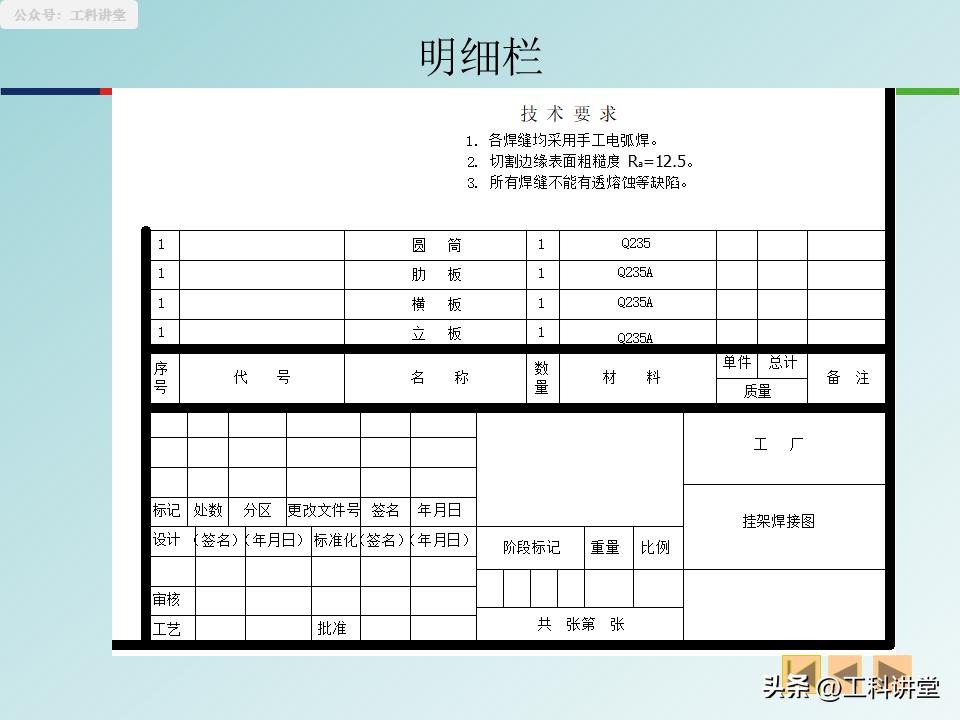

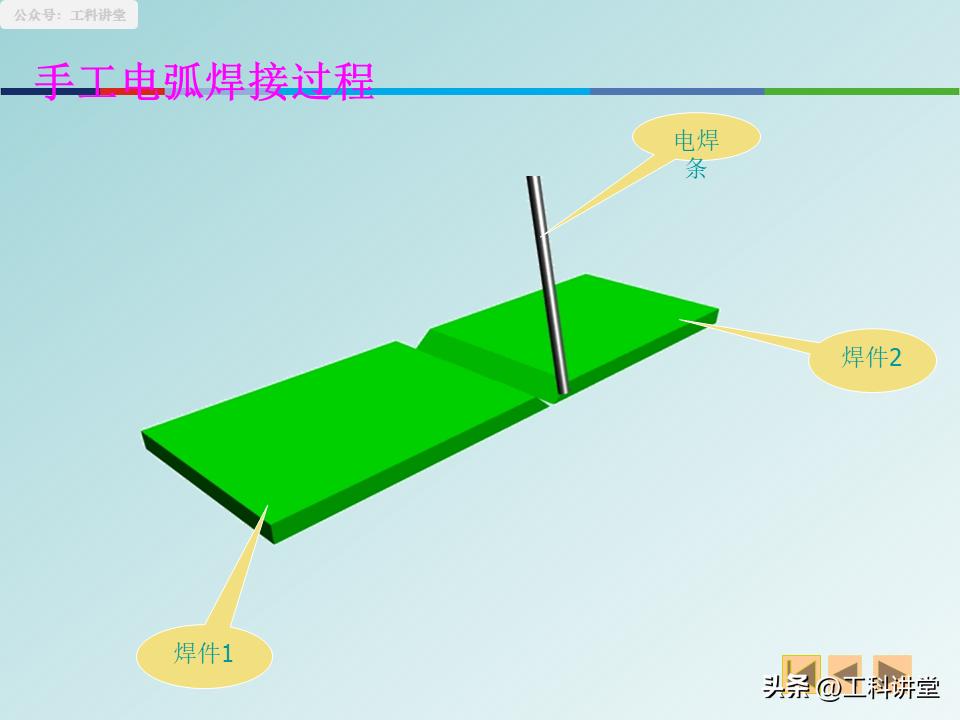

7.有一种焊接方法, 它使用数字代号来指示, 这样做相当省事, 而且还特别规范。其中, 常用的手工电弧焊, 其代号是111, 埋弧焊的代号为12, 氧 – 乙炔焊的代号是3, 这些代号直接标注在尾部, 无需在通篇的技术要求里反复进行说明, 是这样的情况。
二、展开图计算与画法：5 个实操要点

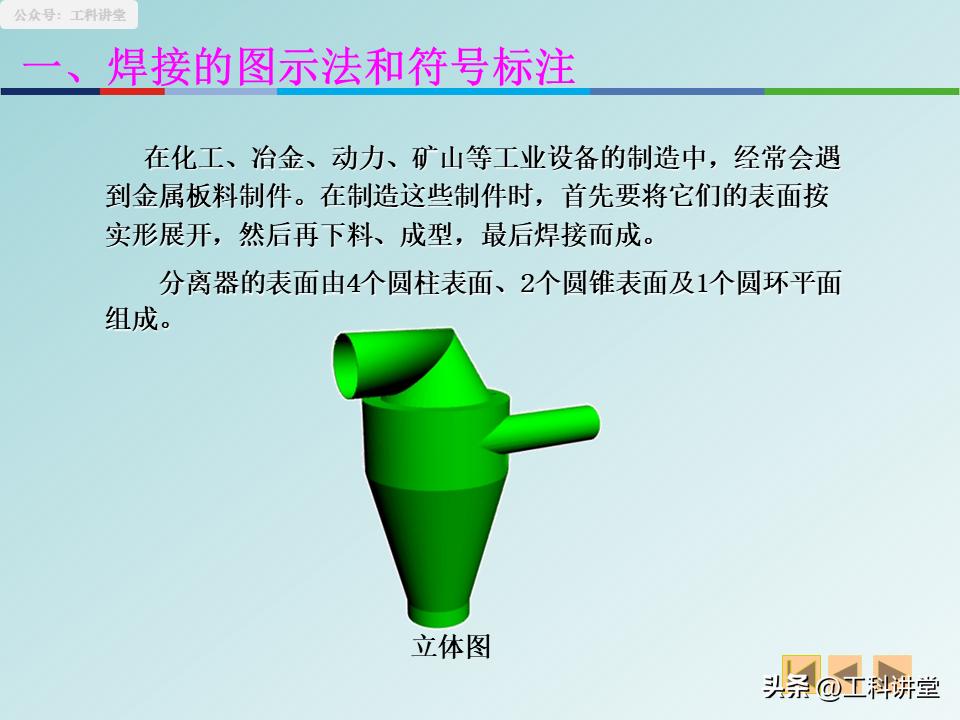

展开图的关键所在, 是将立体表面实实在在的形状精确无误地摊平于平面之上, 只要算错那么一点点 , 下料就会完全报废, 这五个要点涵盖了绝大多数经常使用的场景。

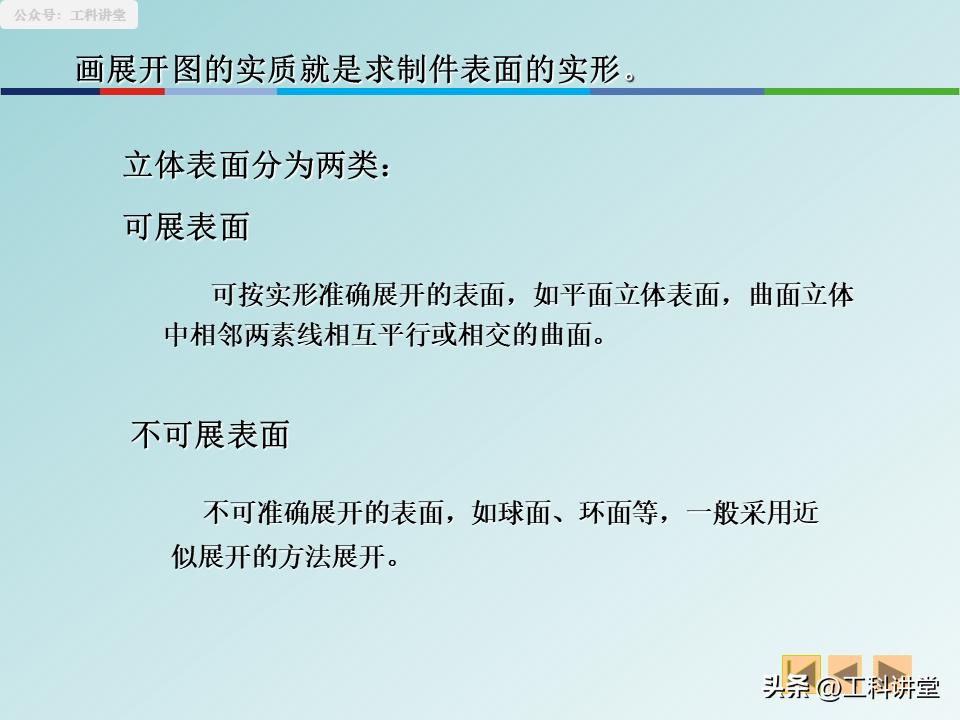

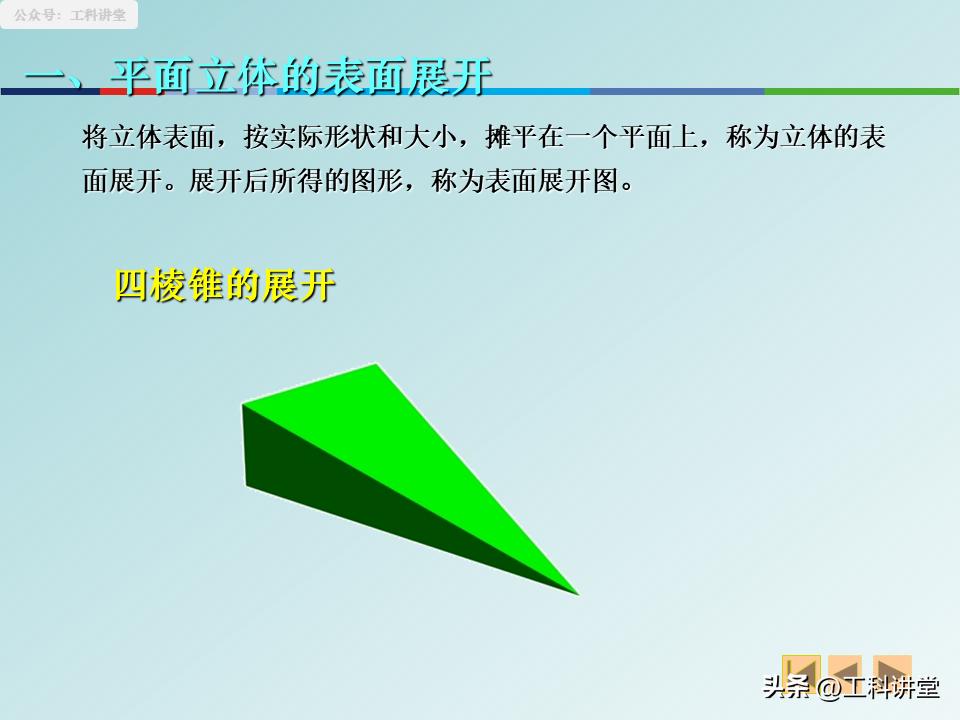

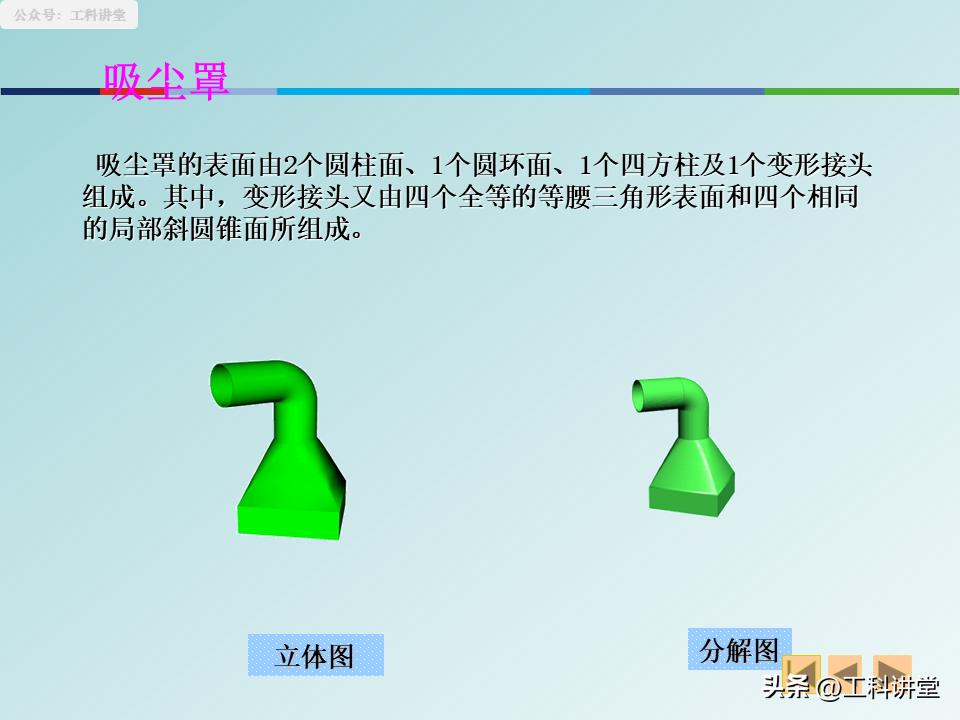

1.首先, 区分可展以及不可展的表面, 接着, 抓住求实形的核心要点。平面立体、圆柱圆锥, 这类相邻素线要么平行要么相交的, 属于可展表面, 借助它能够精确画出实形；球面、环面, 归为不可展表面, 只能运用近似法进行展开。

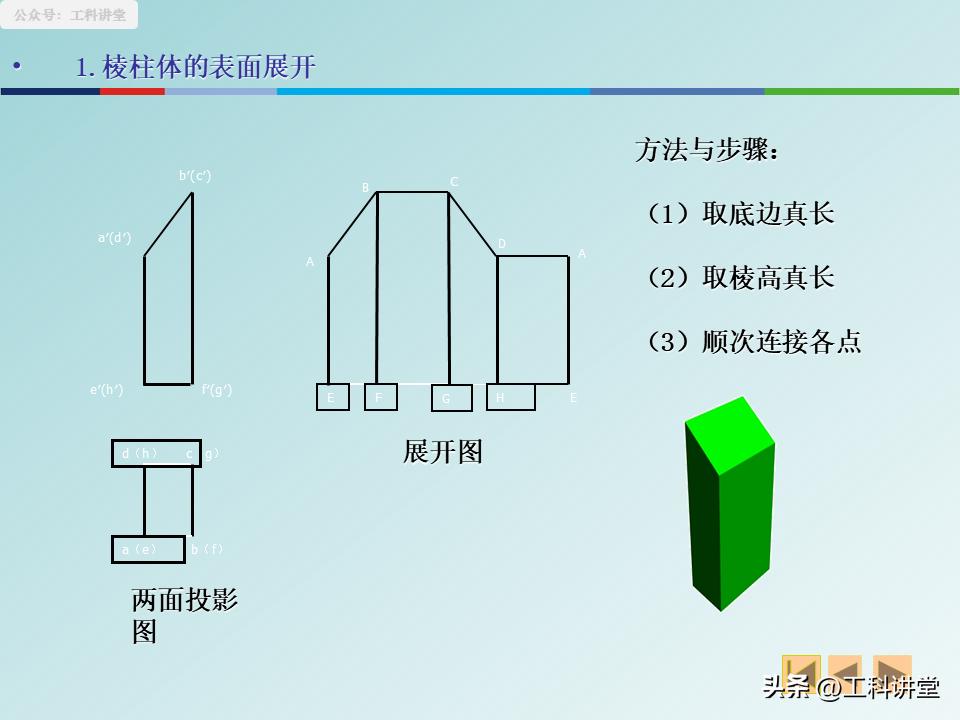

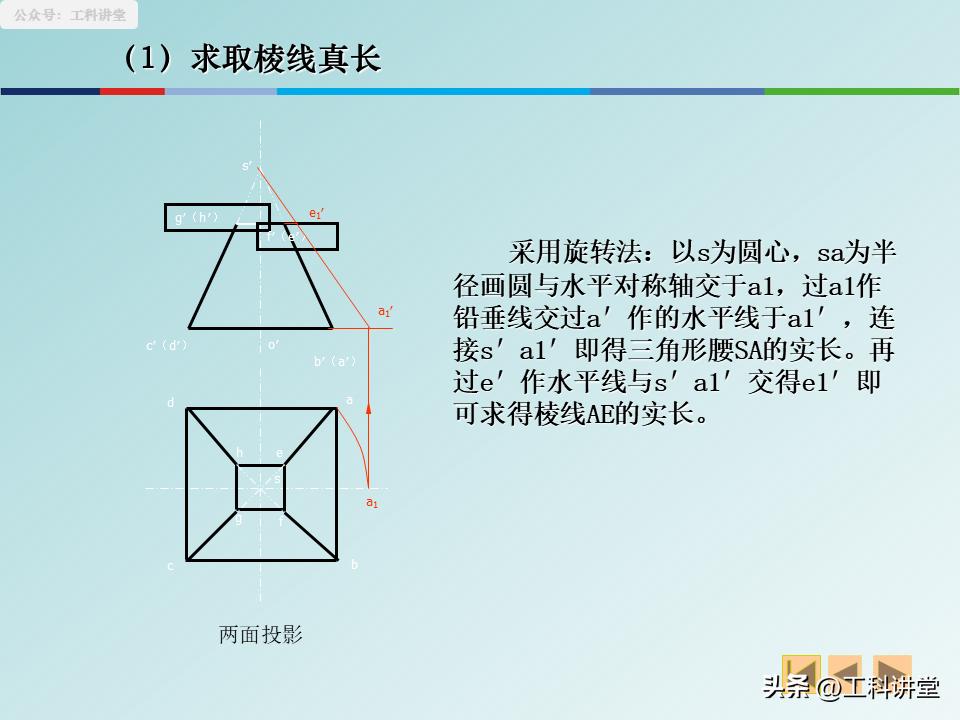

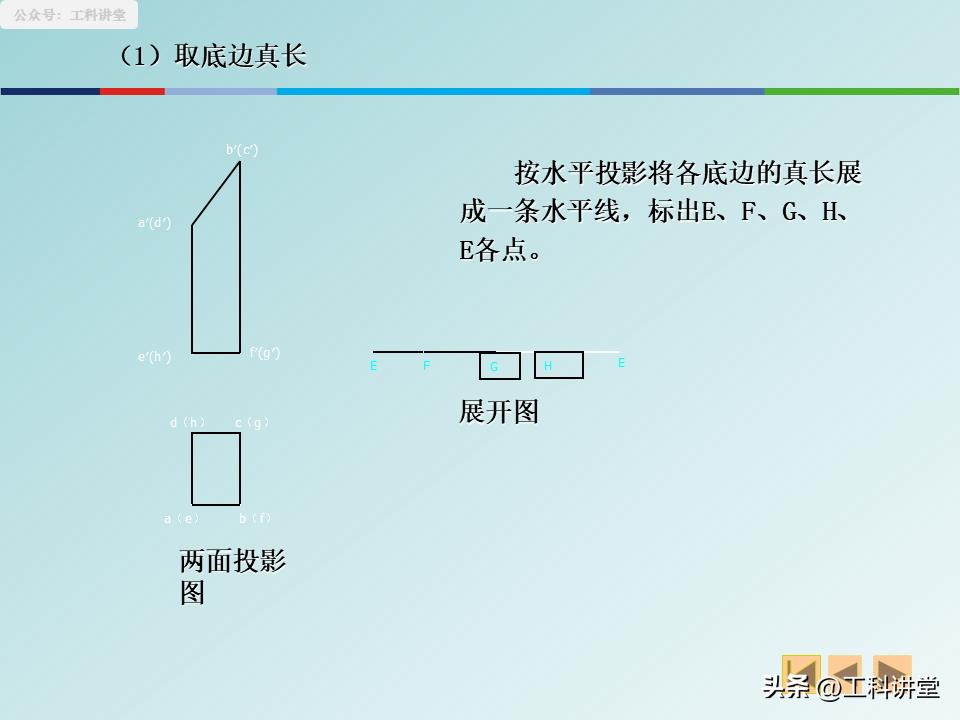

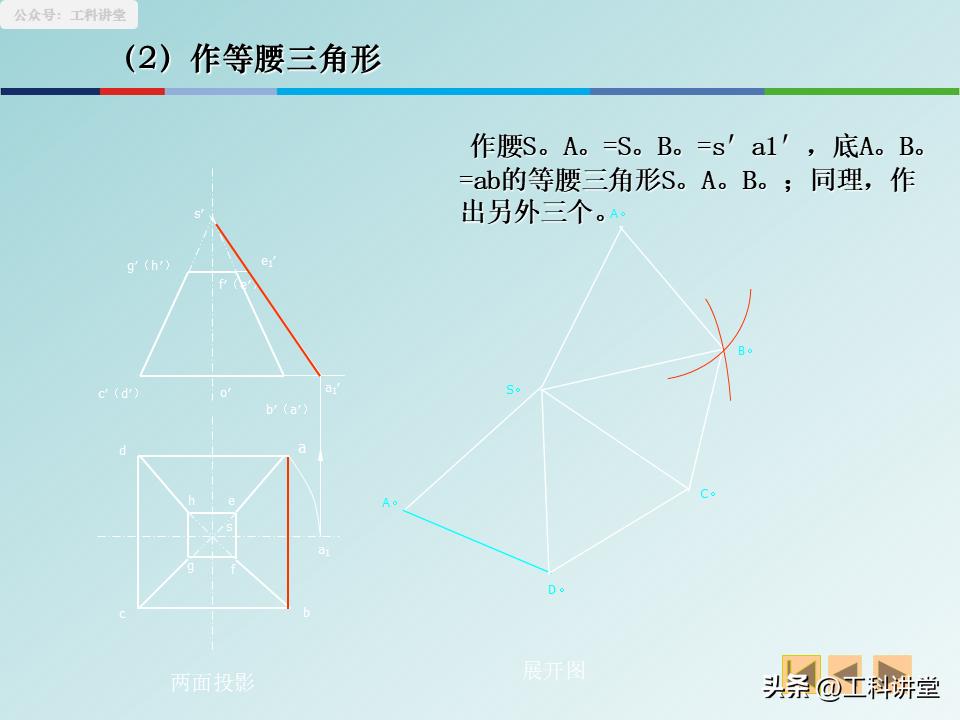

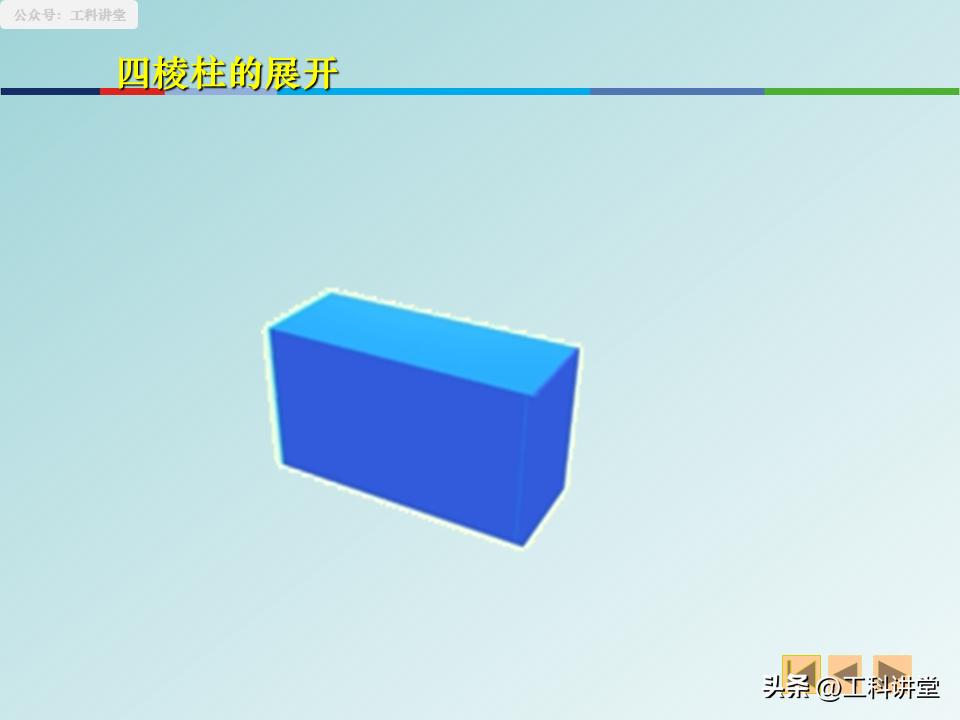

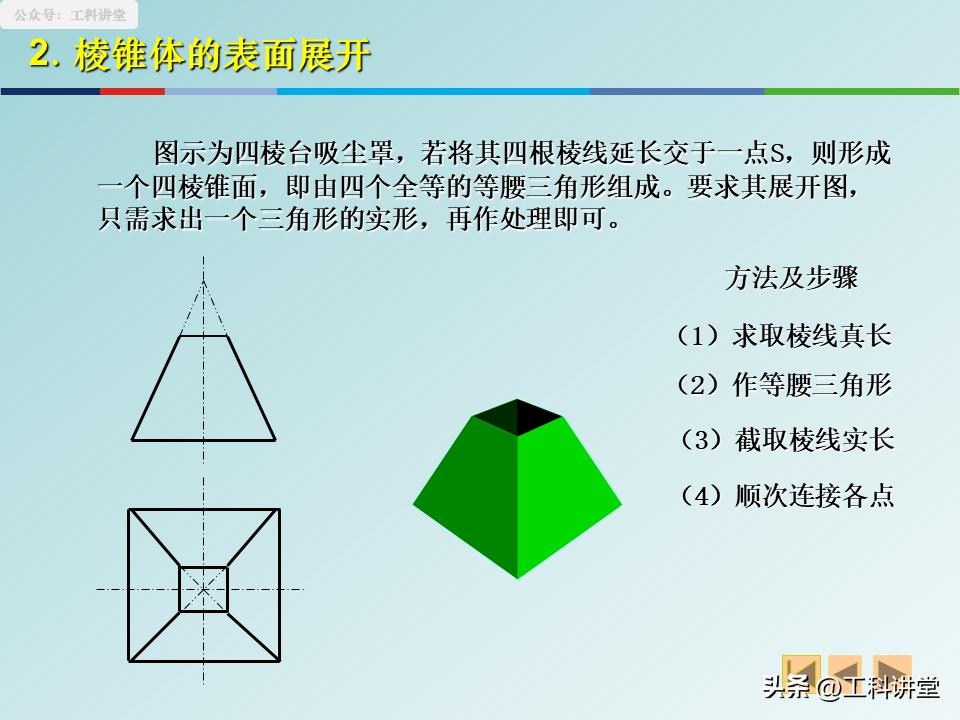

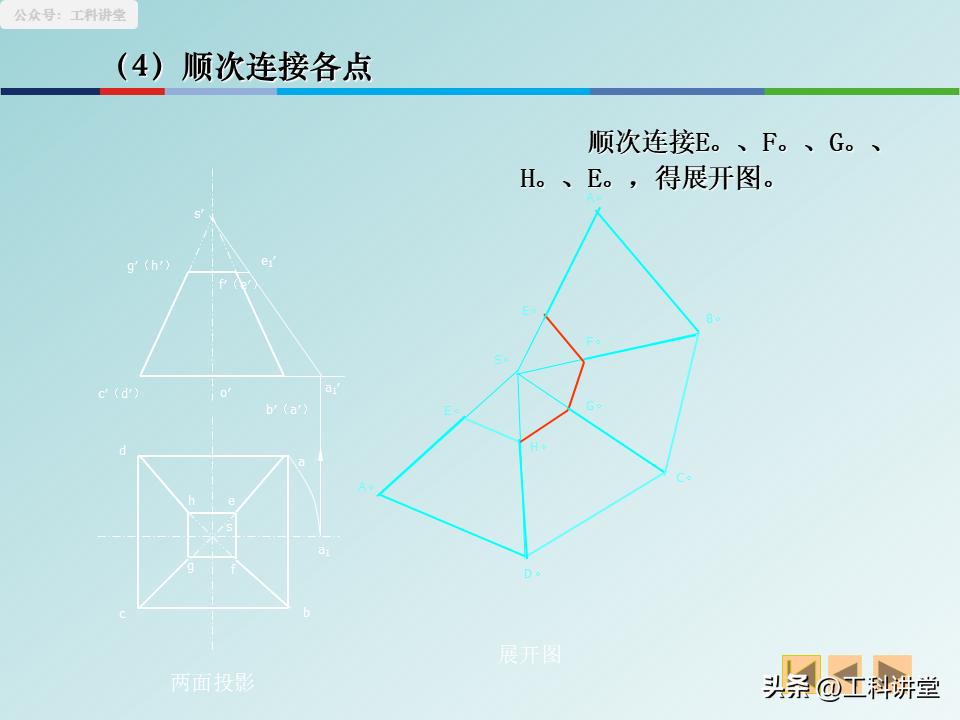

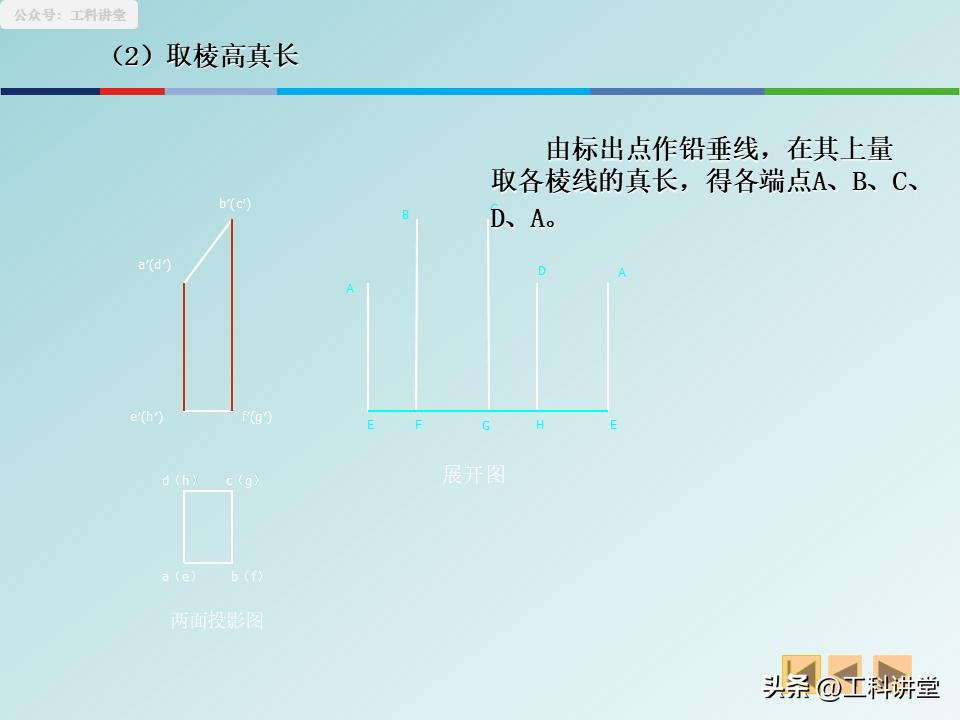

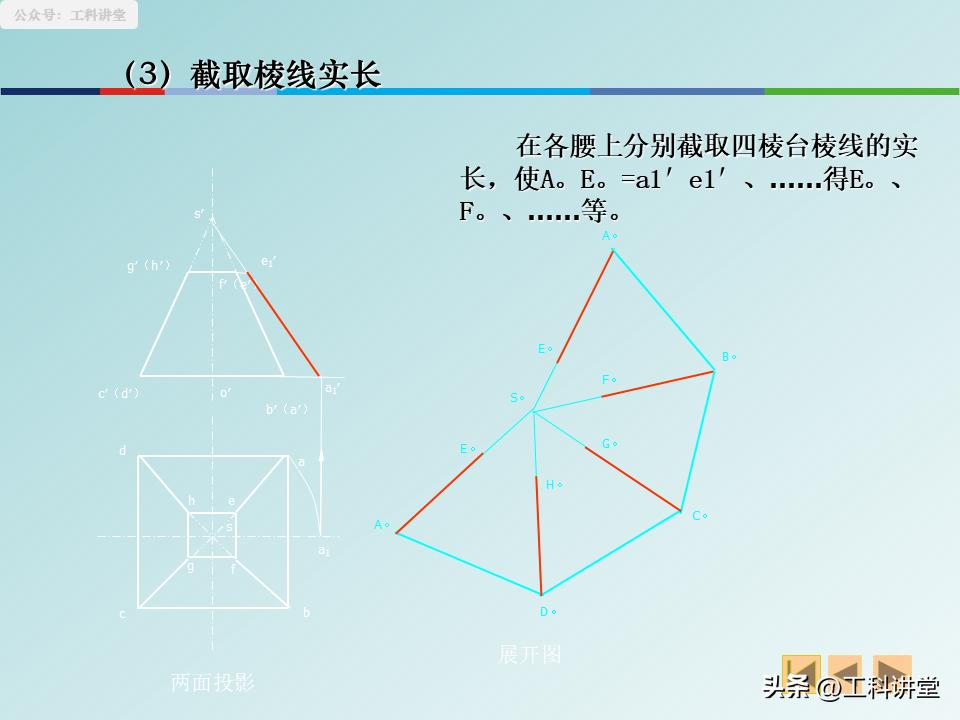

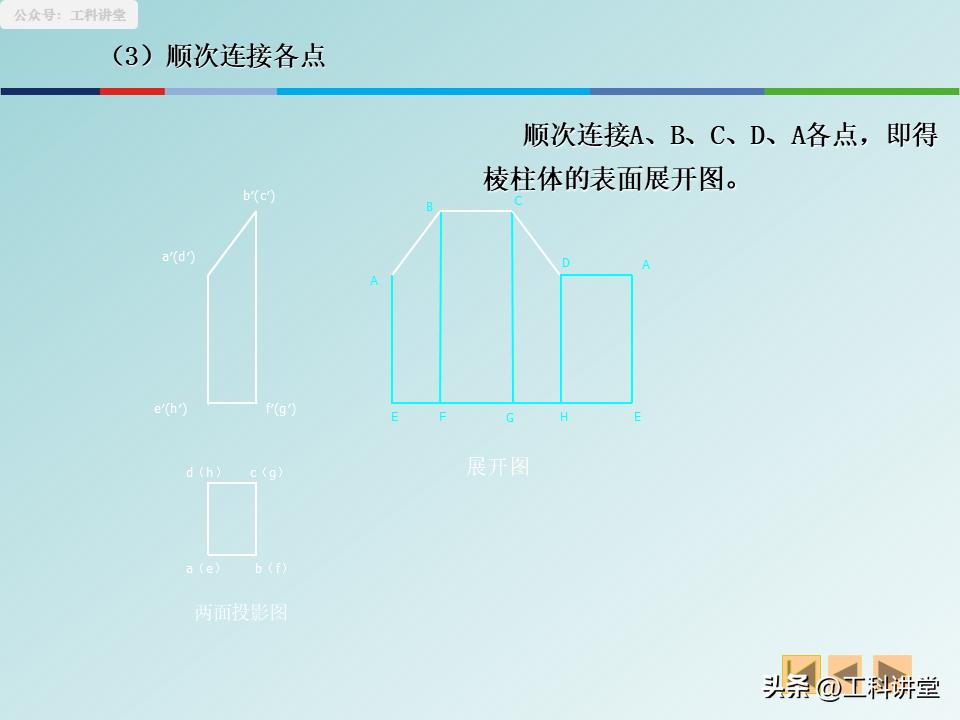

2.棱柱、棱锥平面立体需展开, 首先要取底边的有效实际长度展成一条直线, 接着要去量取棱线的真实确切高度, 最后依次顺次连接各个点, 这样便能够得到完整的充分展开图, 并不需要进行复杂繁琐的计算。

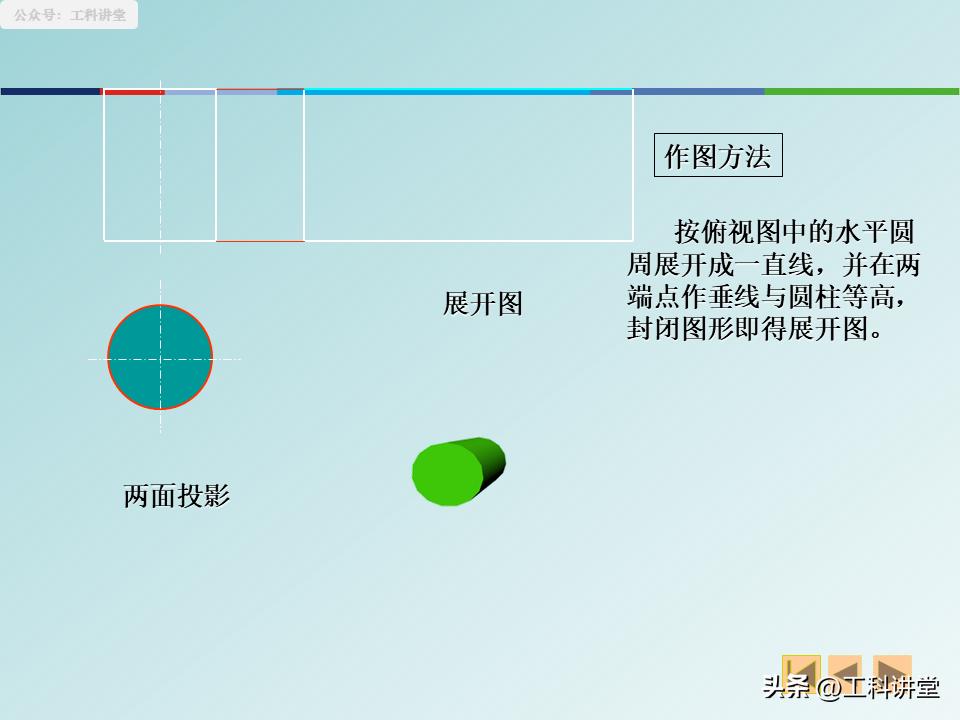

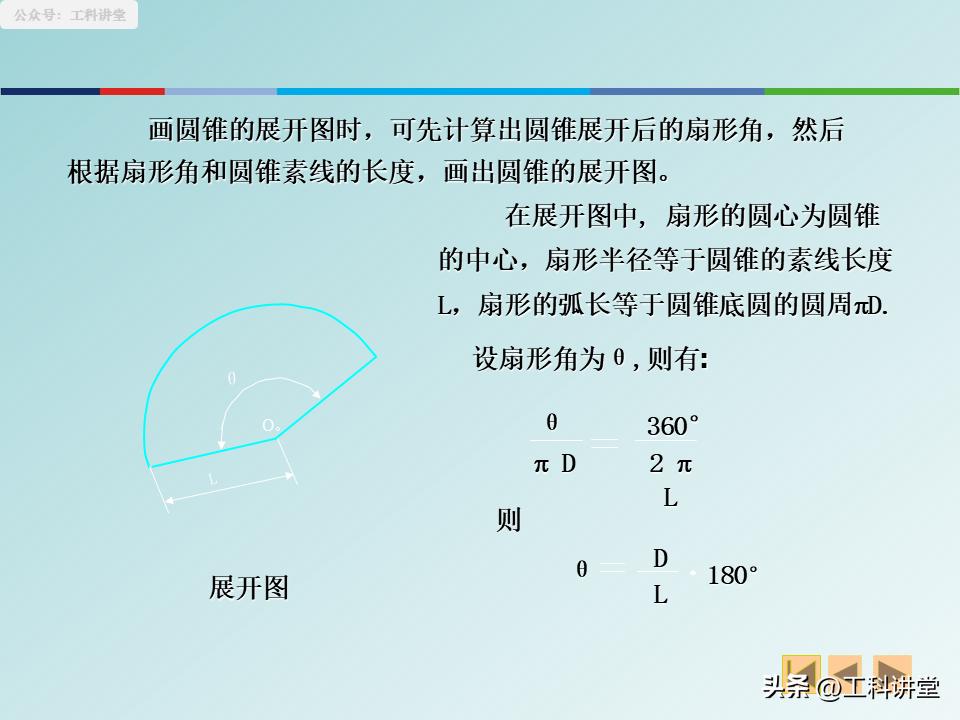

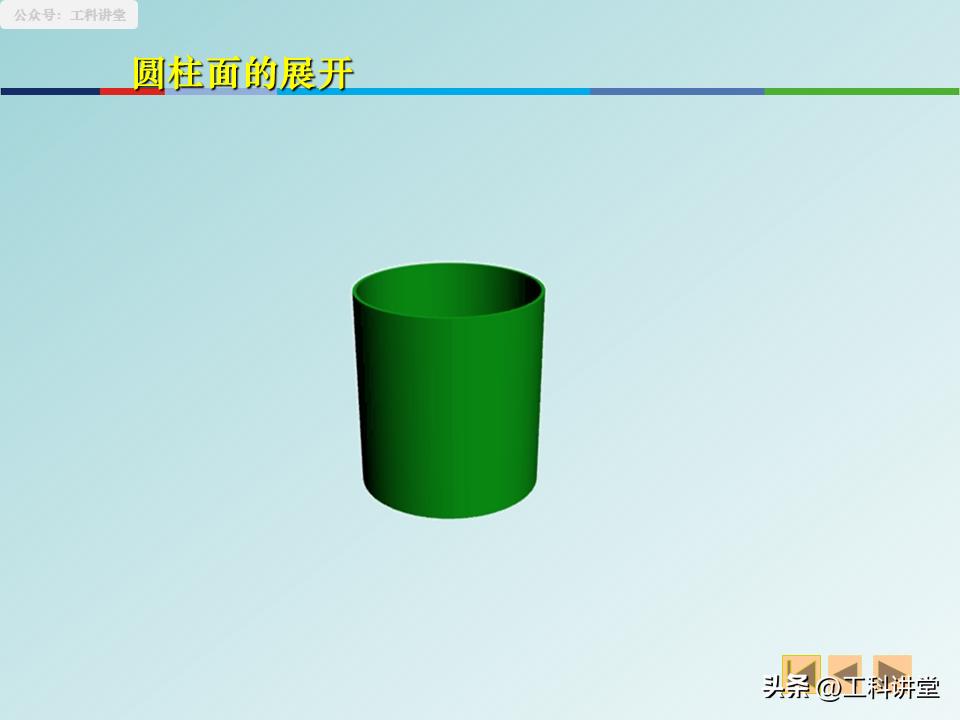

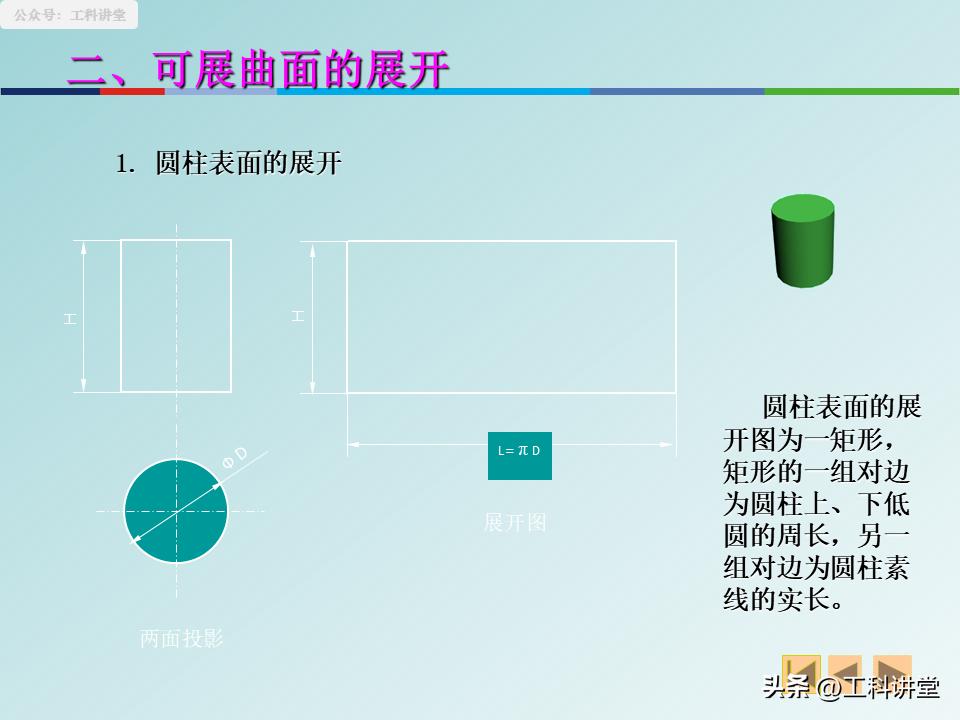

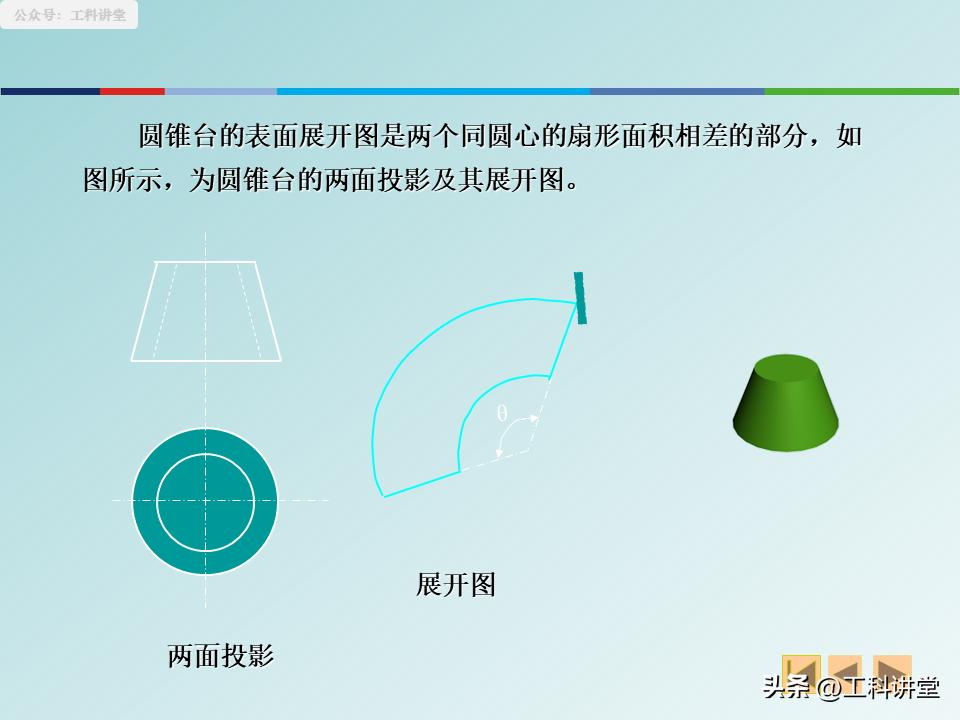

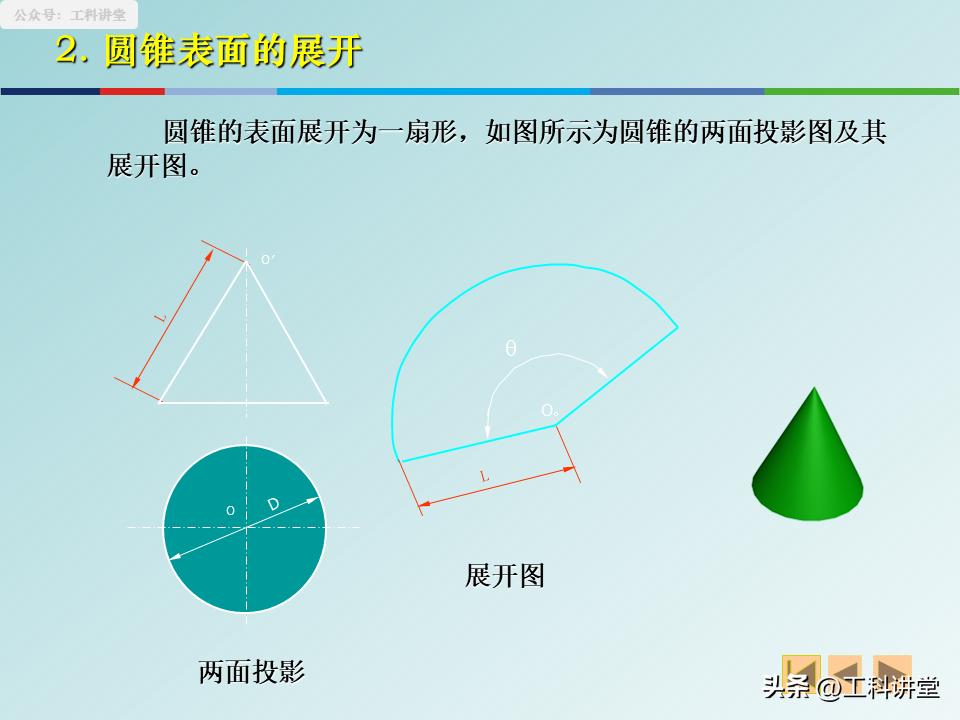

3.诸如圆柱、圆锥这类可展曲面, 记住相关公式后直接运用即可。圆柱展开之后呈现为矩形, 其长为底圆周长即π与其直径D相乘, 不过其宽是圆柱自身的高度；圆锥展开后则是扇形, 该扇形半径等同于圆锥素线长度L, 而展开后扇形的圆心角θ等同于直径D与素线长度L相除, 再乘以180°, 如此直接进行计算便能绘制出来。

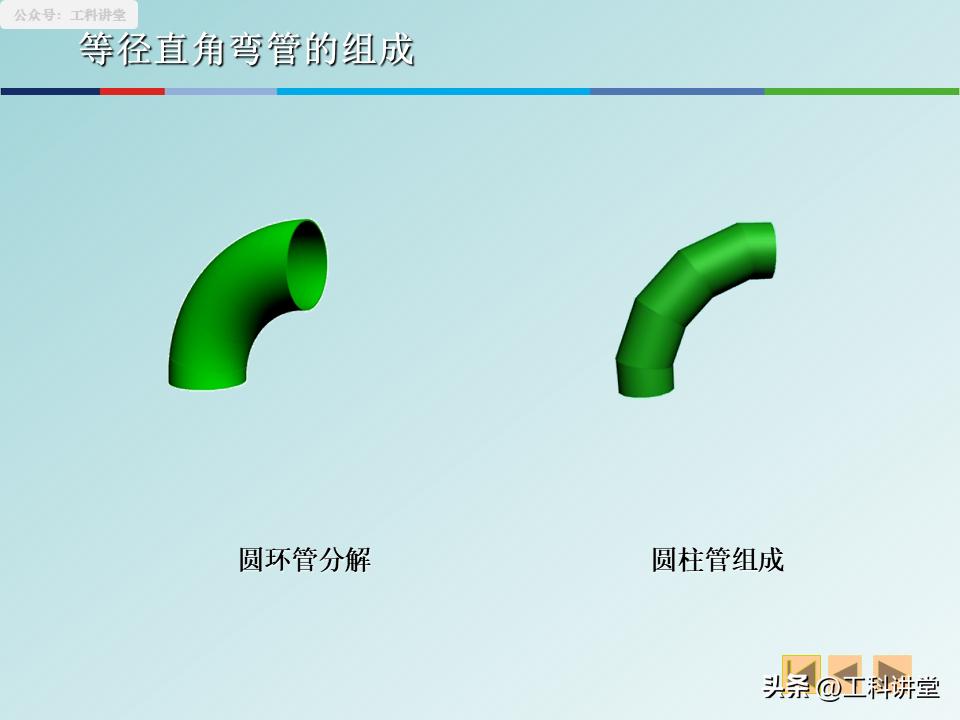

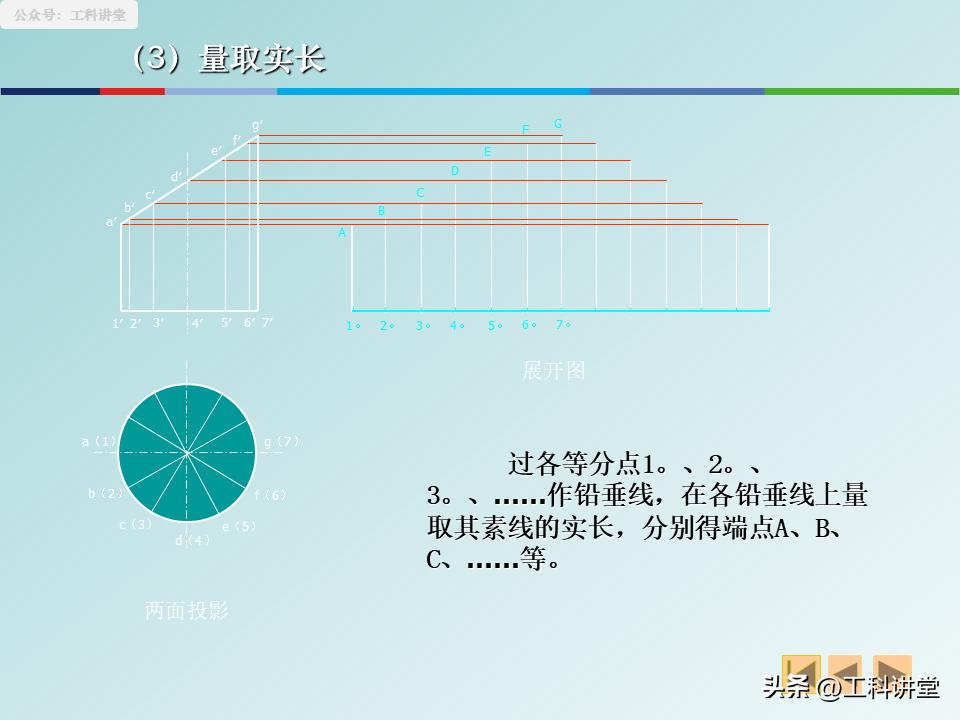

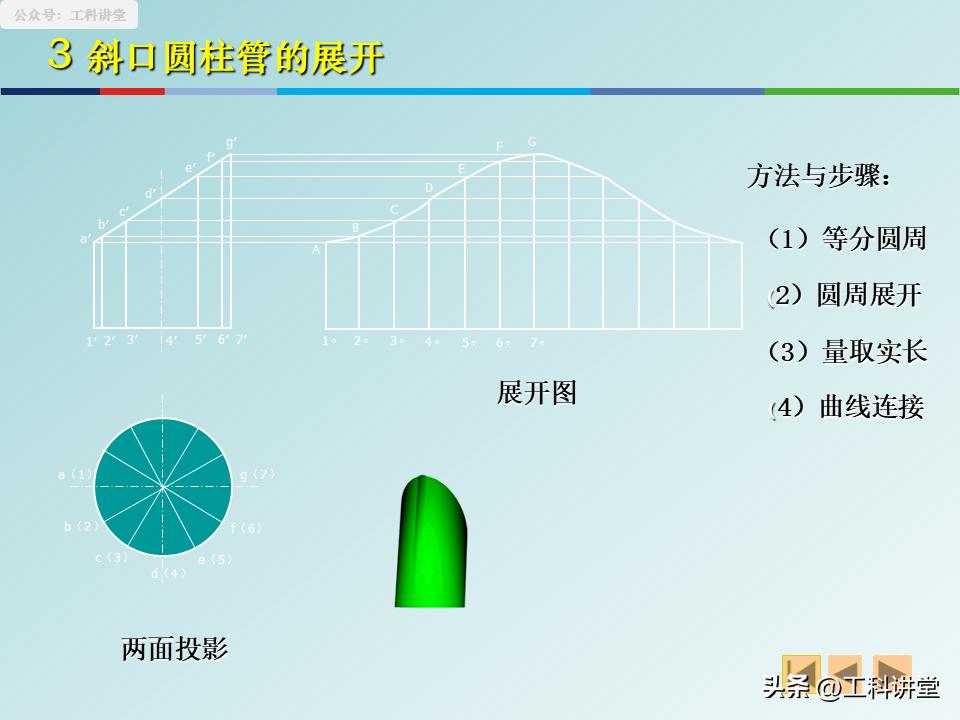

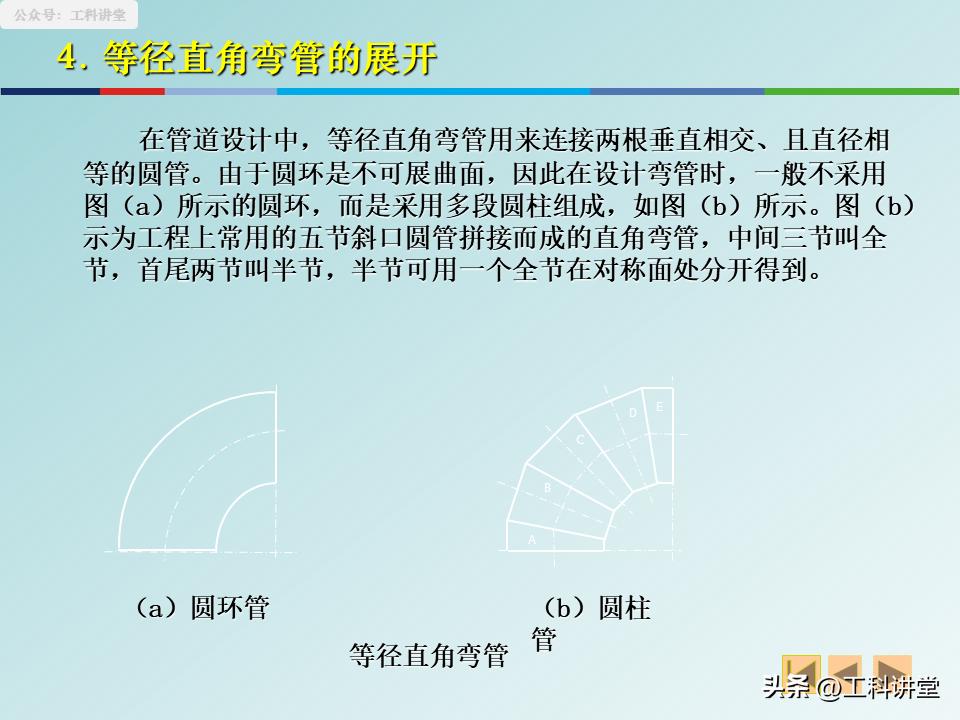

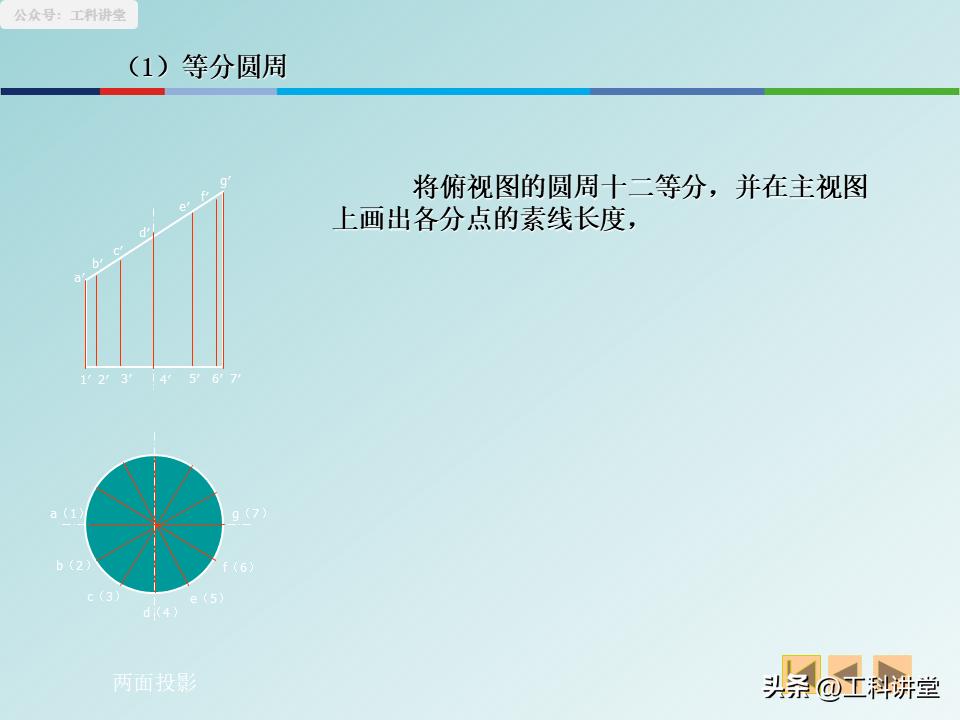

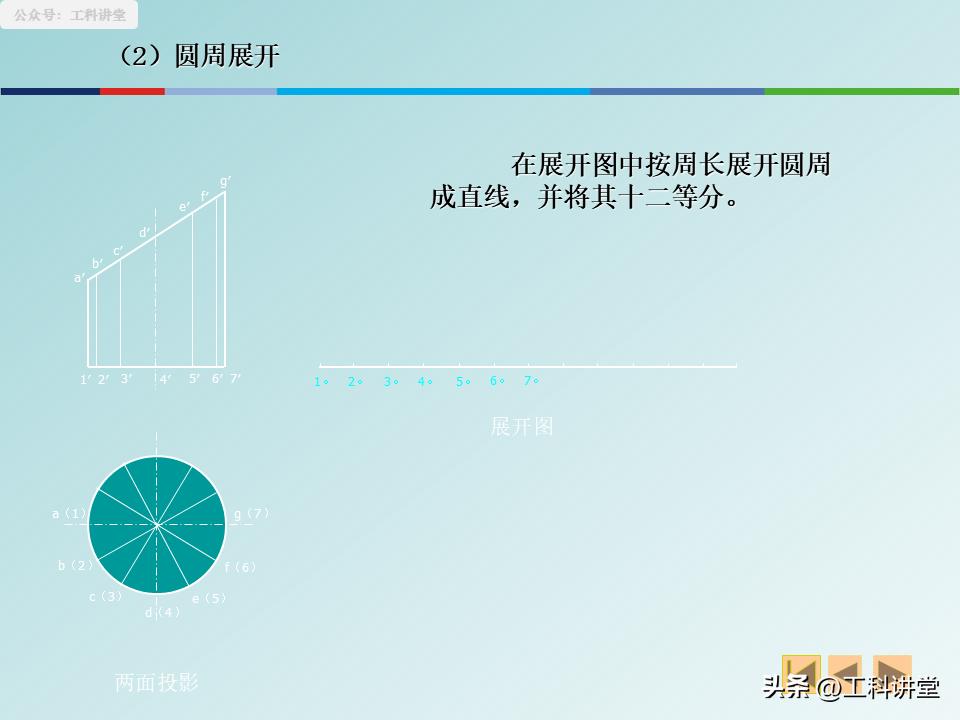

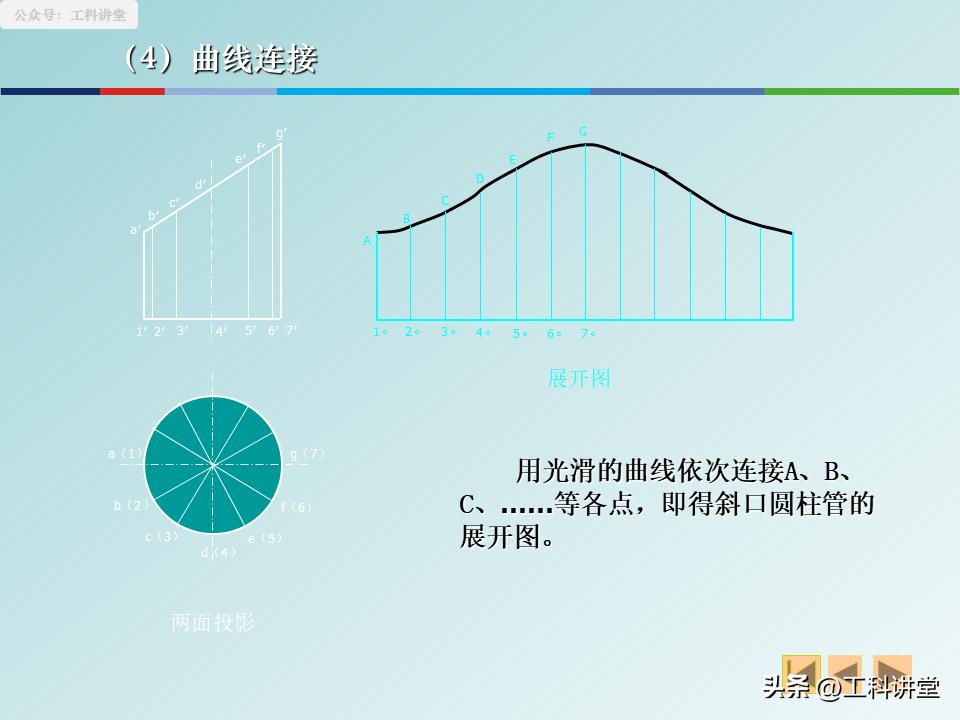

4.异形管进行展开操作时, 采用等分圆周的方法来控制误差, 对于斜口圆柱、等径直角弯管这类异形的管件, 首先要将底圆进行等分, 接着寻找到每一段素线的实际长度, 之后再对应到展开后的直线之上, 最后用光滑曲线予以连接, 这样误差就能降低到最低程度。
5.针对不可以展开的曲面, 采用近似划分的方式来进行下料操作。诸如球面这种没办法精准展开的情况, 会将其划分成若干个小块, 每一个小块近似地看作圆锥或者梯形, 先分别展开之后再进行拼接, 这是在行业当中普遍使用的下料办法。
每一个作出的标注, 每一段画出的线条, 都和现场的一道工序相互对应。这12个要点, 都是从实际进行的制图以及现场开展的施工当中总结得出的, 要是完全领会了, 既能够减少走冤枉路, 又能够防止出现不必要的材料以及人工方面的浪费。
