钢结构焊缝标识讲解，值得收藏！

一、常见焊缝符号的表示

组成焊缝符号的, 一般有指引线, 还有基本焊缝符号, 以及补充符号, 另外还有焊脚尺寸, 和辅助符号等。

1）指引线

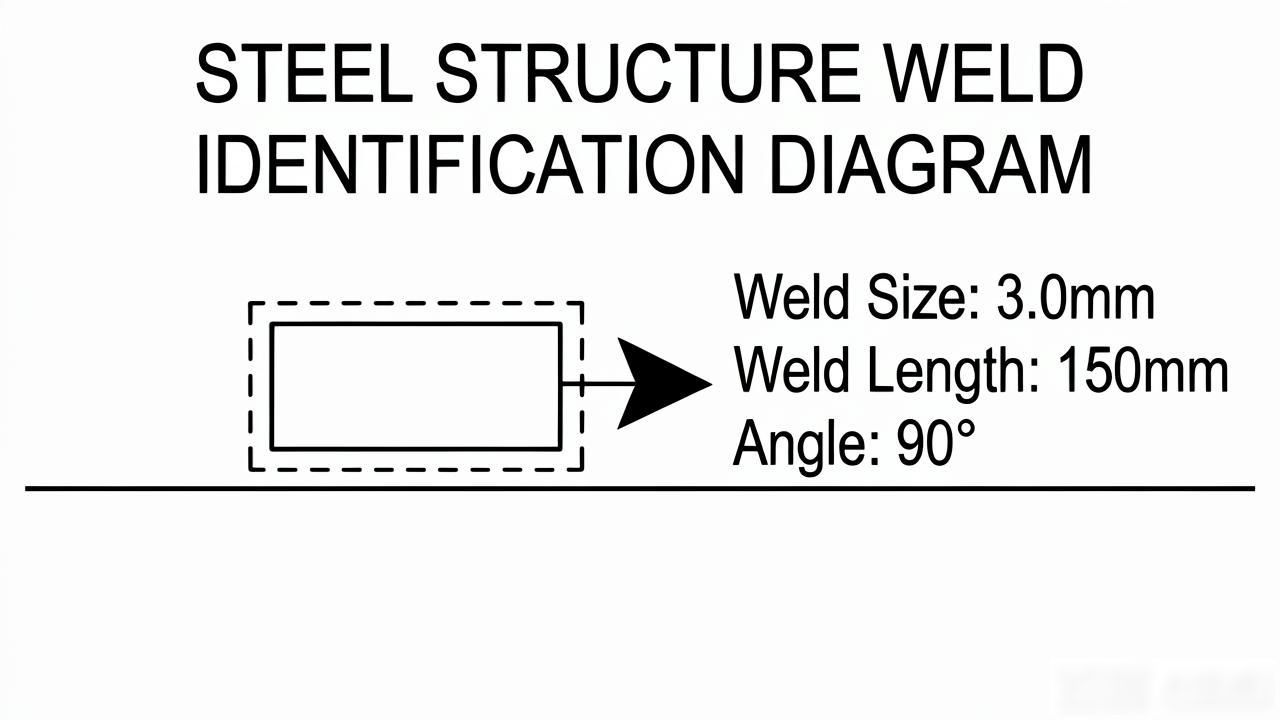

指引线通常是由带有箭头的那部分指引线以及两条基准线（一条虚线、一条实线）共同构成的（图示如下）, 箭头会指向图形之上相应的焊缝位置处, 横线的上方与下方是用来标注焊缝的图形符号以及焊缝尺寸的。有为了方便这种情况, 在必要的时候, 也能够 在焊缝符号之中增添用以说明焊缝尺寸以及焊接工艺要求等方面内容的部分。

2）基本焊缝符号

基本焊缝符号, 是用于表示焊缝截面形状 ，其为一种符号, 通常会采用近似焊缝横截面, 以此来进行表示。

3）补充符号

二、焊缝标注

1)单面焊缝的标注

当箭头朝着焊缝所处的那一面的时候, 图形符号以及尺寸标注要放置在横线的上边, 就如同图(a)所呈现的那样。

当出现箭头指向焊缝所在另一面, 也就是相对应的那一面时, 应于横线的下方标注图形符号以及尺寸, 就如同图(b)展现出来的那样。而要说表示环绕工作件周围的焊缝, 其围焊焊缝符号呈现为圆圈, 绘制在引出线的转折之处, 并且标注焊脚尺寸K, 恰似图(c)这般。

2)双面焊縫的标注

在横线之上, 标注符号以及尺寸, 此上方表明的是箭头那一面的符号与尺寸, 在横线之下, 标注符号与尺寸, 此下方表明的是另外一面的符号和尺寸, 如同图(a)所呈现的那样。

当两面的焊缝尺寸是一样的时候, 只需要在横线之上标注焊缝的符号以及尺寸, 就如同图（b）所示, 如同图（c）所示, 如同图（d）所示。

3)3个及3个以上的焊件彼此相互焊接的焊缝, 不可以当作双面焊缝来进行标注, 其焊缝符号以及尺寸应当分别予以标注, 像下面所展示的图形那样。

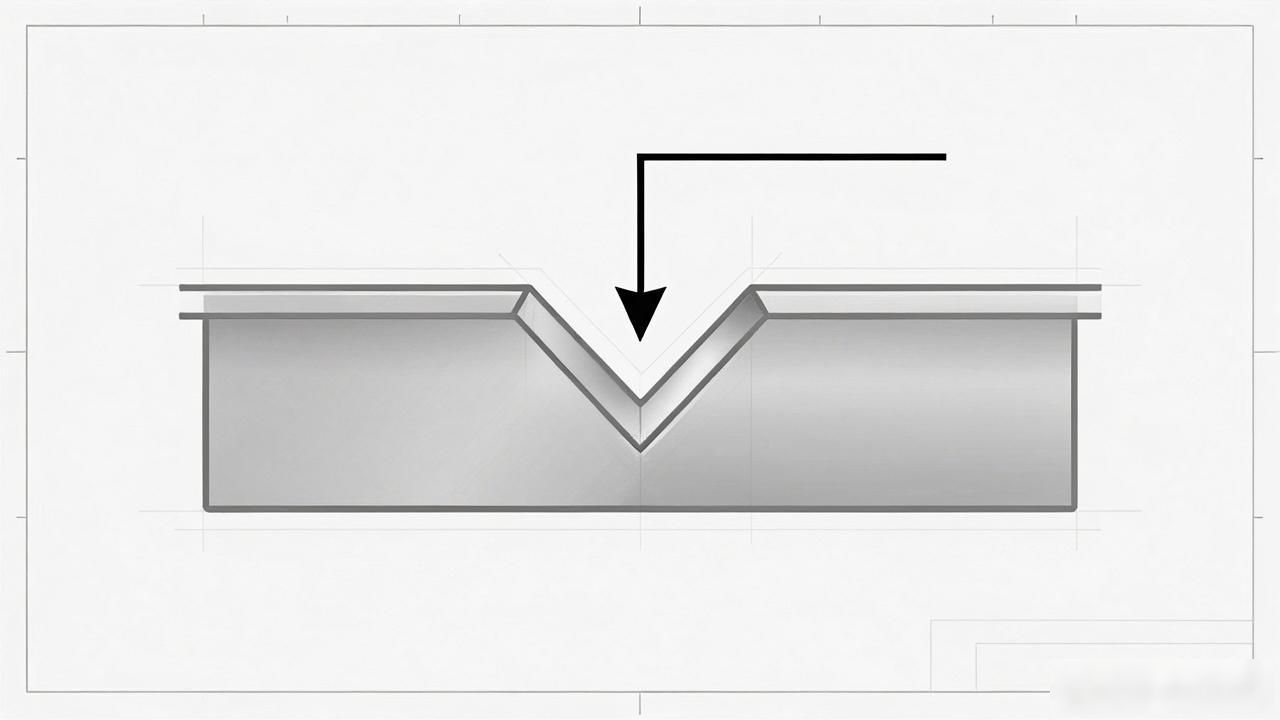

4)在相互进行焊接的两个焊件里头, 当仅有一个焊件带有坡口的情况下（就像单面V形那样）, 引出线的箭头一定要指向那个带有坡口的焊件, 情形如下方所展示的图那样。

5)被相互焊接的两个焊件, 要是处于单面带双边不对称坡口焊接的状况情况下, 引出来的线的箭头必然得指向具有较大坡口的焊件, 就如同下面所展示的图片那样。

6)当焊缝分布呈现出不规则的状况之时, 在对焊缝符号进行标注的这个行为的同时, 适宜在焊缝所在之处添加中实线以此来表示能够看见的焊缝, 或者添加细栅线用来表示不可以看见的焊缝, 情况就如同下面所展示的图形那样。

7)相同焊缝符号应按下列方法表示:

在同一图形身上, 当焊缝的形式、断面的尺寸以及辅助的要求都同样的时候, 能够只挑选一处去标注焊缝的符号和尺寸, 并且加上“相同焊缝符号这一标注”, 相同焊缝符号呈现为 3/4 圆弧几何形态, 绘制在引出线的转折之处, 就如同图(a)所展示的那样。

②在同一个图形之上, 当存在数种一模一样的焊缝之时, 能够把焊缝分类来进行编号标注。在同一类焊缝当中, 可以挑选一处进行焊缝符号以及尺寸的标注。分类编号运用大写字母A、B、C…就如同图(b)所呈现的样子。

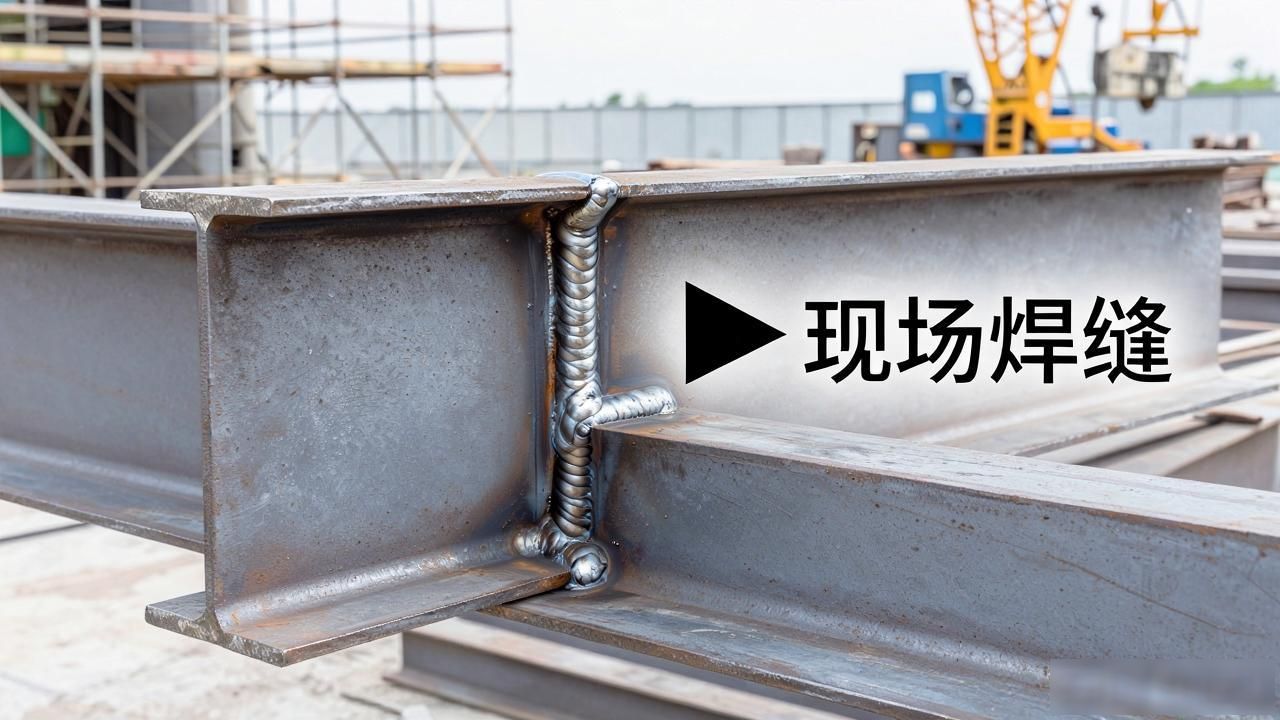

8)对于那需要于施工现场开展焊接操作的焊件焊缝, 应当标注上“现场焊缝”这样的符号, 现场焊缝符号呈现为涂黑的三角形旗号, 其绘制于引出线转折的地方, 就如同下面所展示的图形那样。

9)有这样一种情况, 在图样里存在着较长的角焊缝, 比如像是焊接实腹钢梁的翼缘焊缝这种, 它是可以不用通过引出线来进行标注哒, 而是能够直接在角焊缝的旁边标注焊缝尺寸值K, 就恰似下面图所展示那般。

10)熔透角焊缝的符号呈现如下面图形所示的样子, 其符号是借助涂黑的圆圈来进行绘制操作的, 绘制位置处于引出线的转折之处。

11)局部焊缝应按下图所示的方式标注。
