焊接在机械制图中如何标注

1、焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法。

焊缝标注主要采用符号标注法, 在必要情形下允许辅助采用图示法, 例如用连续或者断续的粗线去表示连续或者断续焊缝, 在有需要的时候绘制焊缝局部剖视图或者放大图来表示焊缝剖面形状, 用细实线绘制焊前坡口形状等等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素

焊缝符号标注里存在诸多要素, 当中焊缝基本符号以及指引线形成了焊缝的基本要素, 这属于必须要标注的内容。

排除不包括焊缝的基本要素的情况, 在有需要的时候, 还应该添加其他的辅助要素, 像辅助符号、补充符号、焊缝尺寸符号以及焊接工艺等相关内容。

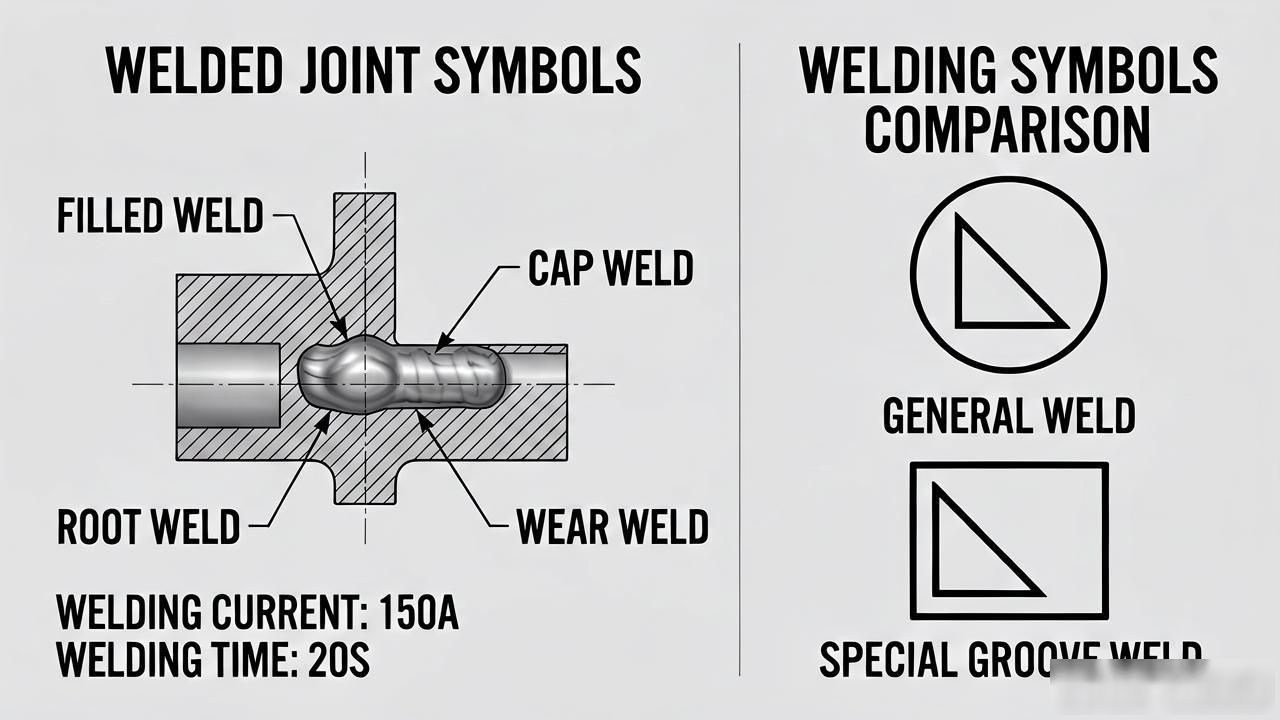

3、焊缝符号及其标注

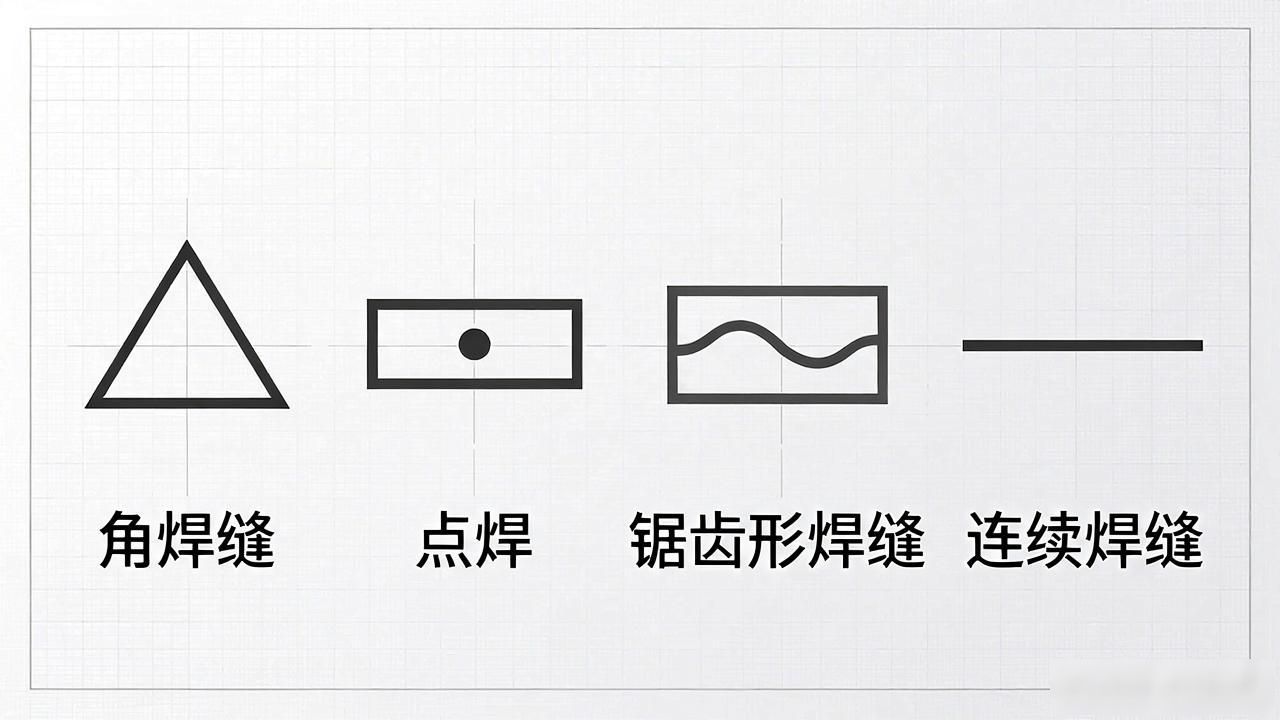

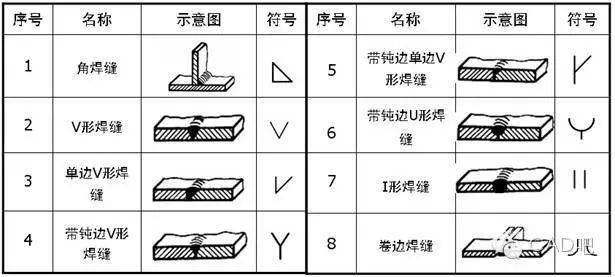

（1）焊缝基本符号, 那是用来表示焊缝横断面形状的符号, 其数量一共是13个, 具体可参照GB/ 324 – 88, 比如说:

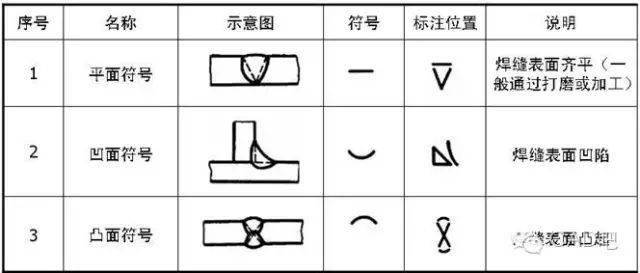

（2）表示焊缝表面形状特征的符号是辅助符号, 当不需要确切地说明焊缝的表面形状时, 可不加注辅助符号, 辅助符号配置在基本符号的固定位置, 辅助符号有3个。

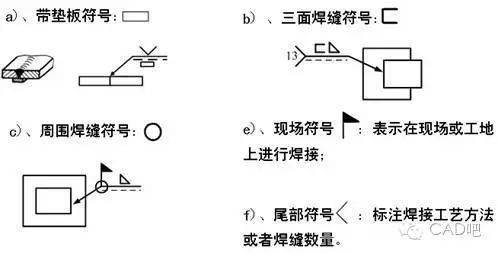

（3）用来补充说明焊缝某些特征而采用的符号是补充符号, 数目共有5个。

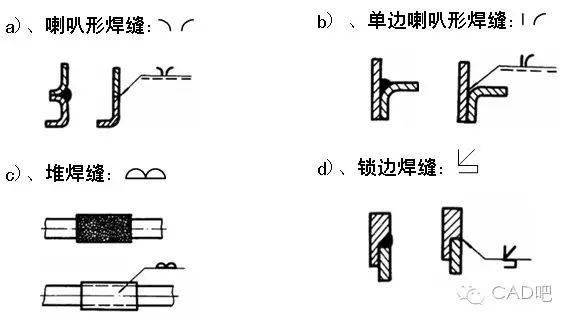

（4）那种为了满足某些特殊情形而被规定的焊缝符号, 是特殊符号, 其所具有的数量是4个。

4、指引线及其标注

指引线由箭头线和基准线组成。

（1）箭头线：

箭头可指向接头侧和非接头侧；

箭头线相对焊缝的位置一般没有特殊要求；

允许箭头线弯折一次。

（2）基准线

基准线包含着两种, 一种是实线基准线, 另一种是虚线基准线, 虚线基准线能够画在实线基准线的上方, 也能够画在实线基准线的下方。

倘若焊缝符号标注于实线基准线上, 那就表明焊缝所处位置在箭头侧, 要是标注于虚线基准线上, 这意味着焊缝处于非箭头侧。

标注双面或对称焊缝时可不加虚线。

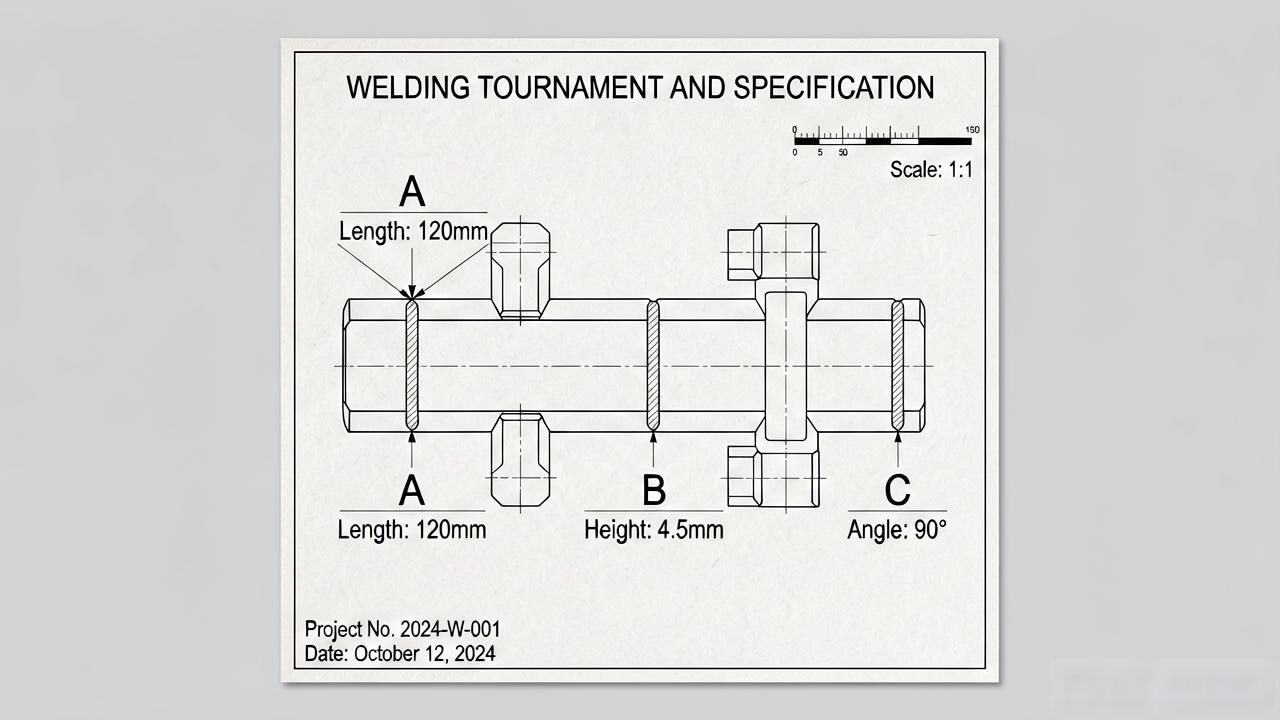

5、焊缝尺寸符号及其标注

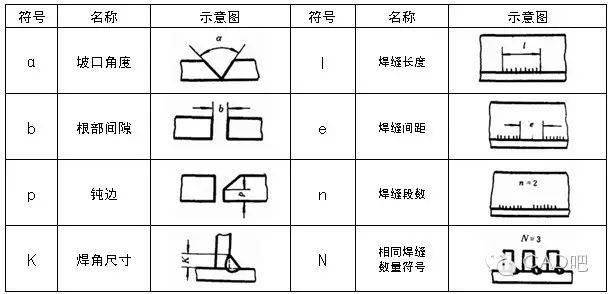

（1）有必要时, 焊缝标注可附带焊缝尺寸符号跟数据, 焊缝尺寸符号一共有。

有16个（详见GB/324-88），例如：

（2）焊缝尺寸符号及数据的标注原则(如图)：

尺寸标注于焊缝的横截面上, 且是在基本符号的左侧放置；长度方向的尺寸同样得以标注, 不过是在右侧进行放置。

尺寸包括坡口角度, 还有坡口面角度, 以及根部间隙等, 这些尺寸被标在基本符号的上侧, 或者被标在基本符号的下侧。

相同焊缝数量的符号标在尾部。

在仅有基本符号, 其一旁右方不存在任何标注情形下, 并且没有其他说明来作补充时, 这便意味着焊缝在工件的整个长度范围是连续的。

在基本符号的左侧, 没有任何标注, 并且也没有其他说明的情况下, 这表示对接焊缝需要完全焊透。

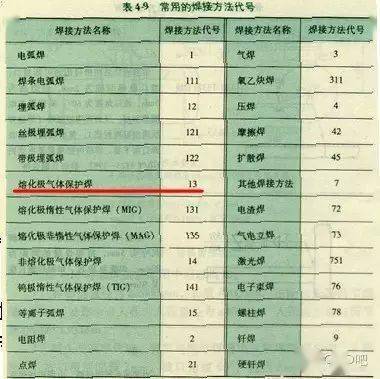

6、焊接方法代号

如图所示, 呈现的是对接接头周围的焊缝情形。针对焊条电弧焊（111）而言, 其处于非箭头侧进行打底操作, 且表面要求达到齐平状态；而埋弧焊（12）所焊成的 V 形焊缝, 则是在箭头侧, 同时表面同样要求维持齐平状态。

7、焊接标注说明

（1）坡口尺寸的标注

对于一般焊缝而言, 仅仅标注基本符号, 并不标注坡口尺寸, 其坡口尺寸是由工艺来决定的；针对有强度、气密性等要求的焊缝, 或者是受结构限定的特殊坡口, 应当进行坡口尺寸的标注, 在必要的时候运用图示法来绘制坡口结构图。

（2）对接焊缝的那种有效厚度S, 是依靠工艺来予以保证的, 在焊接完成之后是没有办法去进行测量的, 一般情况下是不会进行标注的。

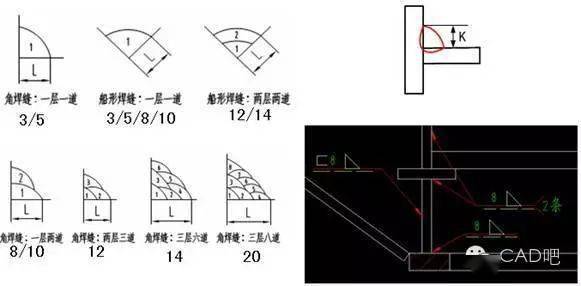

（3）通常情况下, 焊脚尺寸K所具有的大小一般是, 3, 5, 8, 10, 12, 14, 20。

（4）断续焊缝的标注

如下图：

n表示焊缝段数；

表示焊缝长度(不计弧坑)；

e表示焊缝间距。

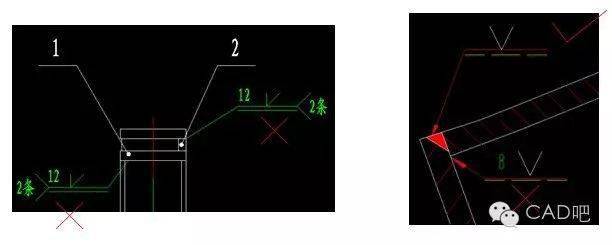

（5）常见的焊缝标注错误
