身处焊接施工的一线现场, 图纸之上的焊接符号, 绝非是那种可有可无的线条, 而是起着连接设计要求与现场施工作用的“通用工程语言”。众多焊工以及技术员, 常常因为读不懂符号,选错坡口形式, 进而出现焊缝焊不透、变形超标、工艺不符等状况, 最终导致返工, 甚至引发质量安全隐患。
按照国标规范以及一线经验, 从坡口形式这个方面, 从核心术语这个角度, 从标注规范这个层面, 将电焊和气焊的焊接标注逻辑清晰透彻地讲述明白。

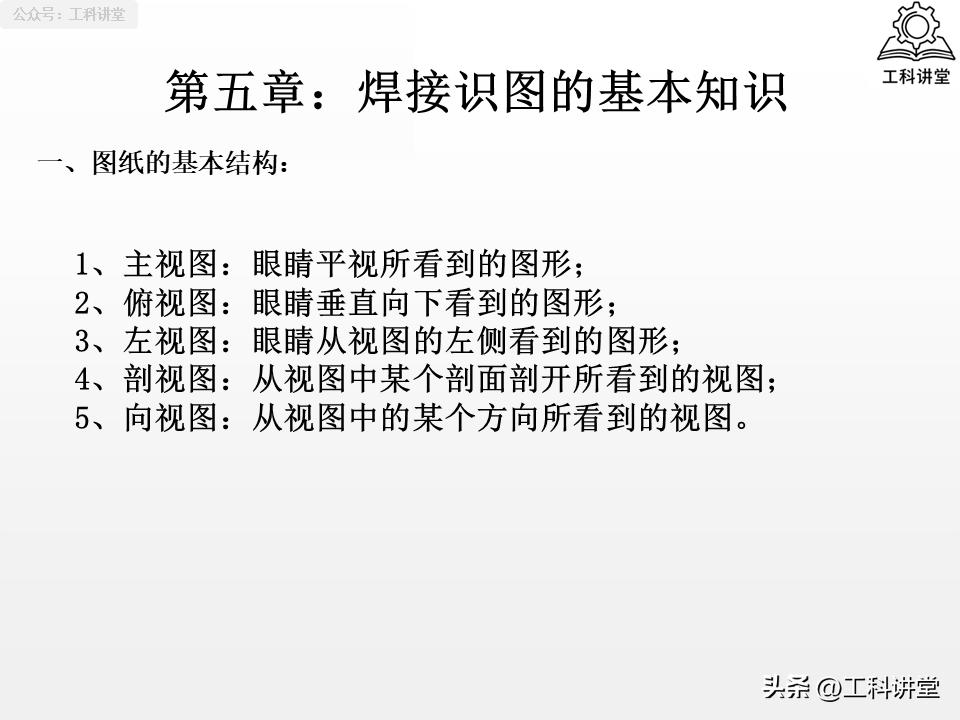

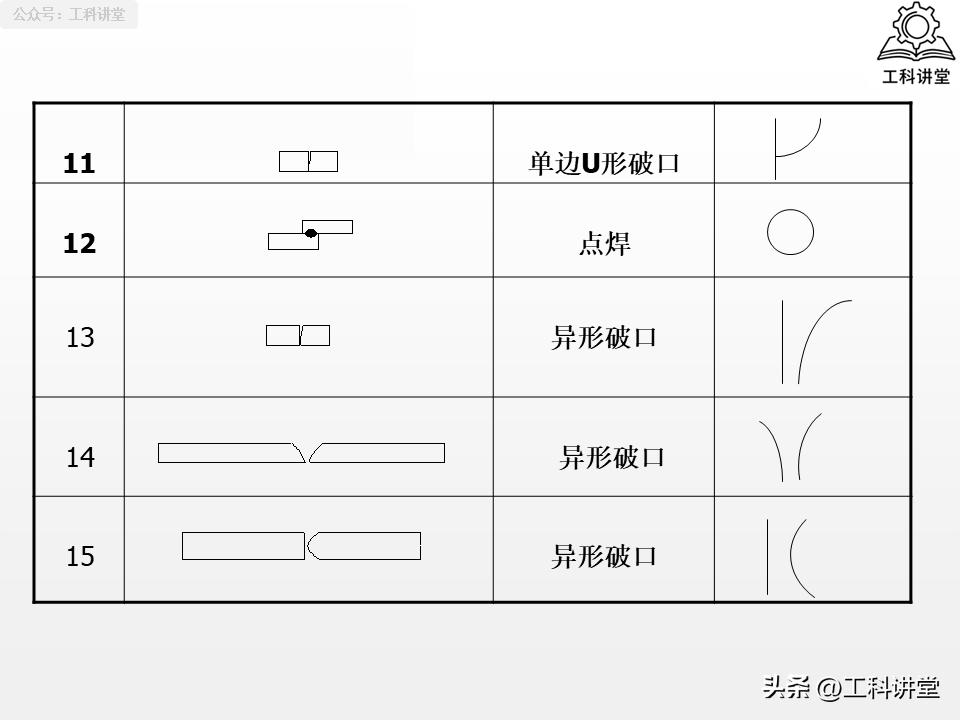

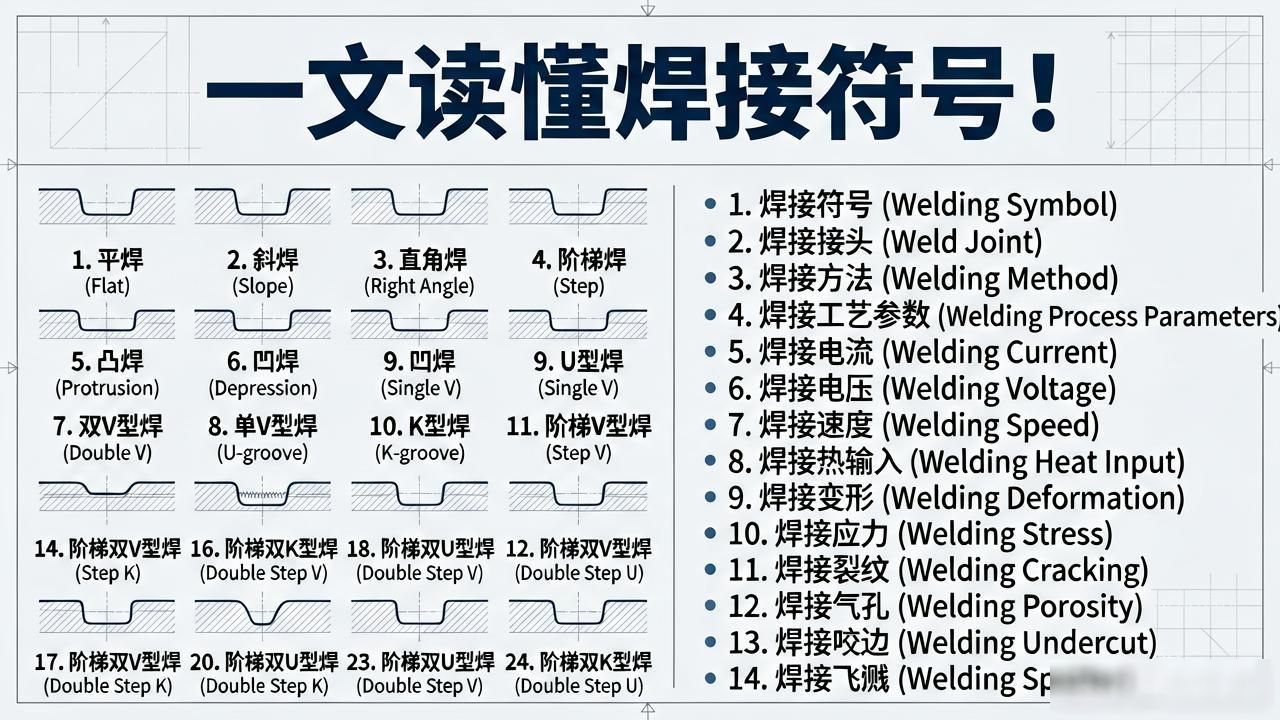

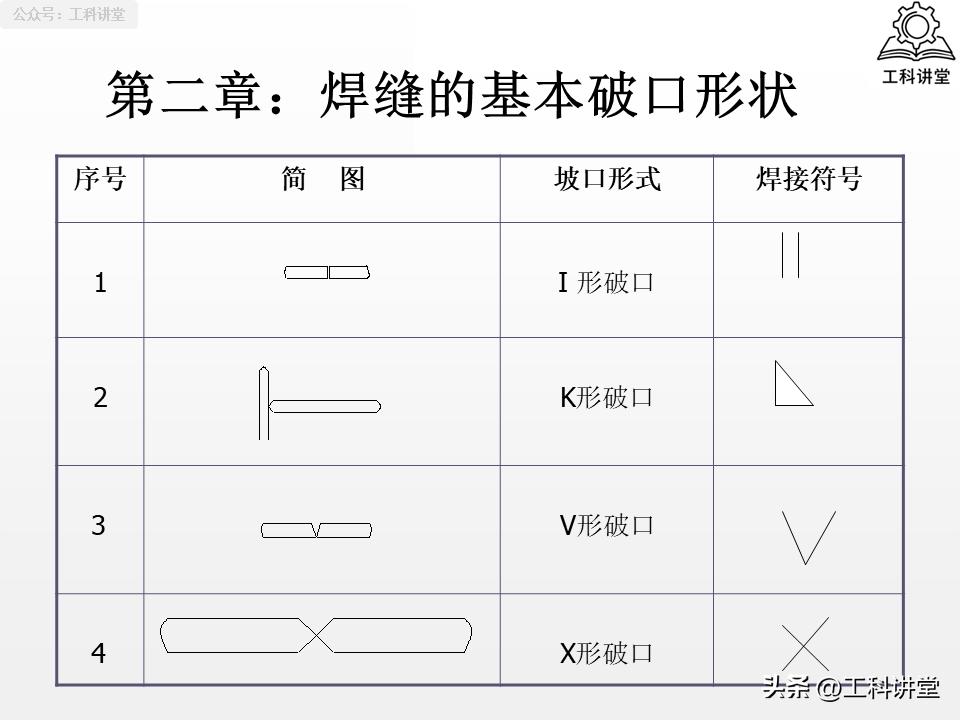

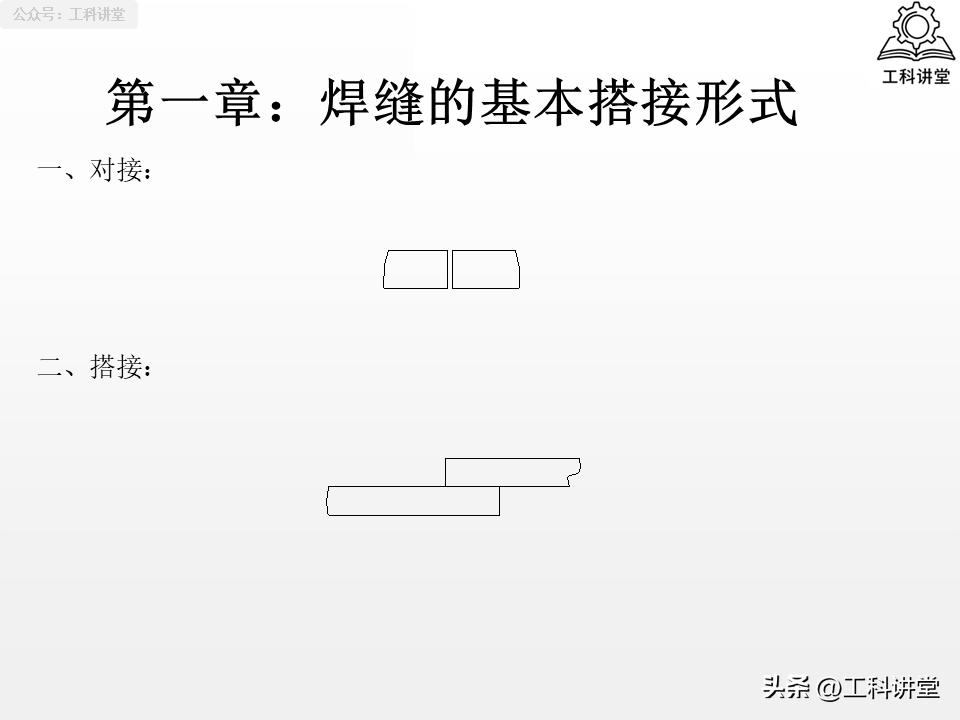

一、15 种坡口形式
坡口的关键性功能, 是促使焊缝根部得以全面焊透, 与此同时恰当把控焊接填充量、降低焊接变形, 在我们日常的施工进程中会用到的15种坡口情况里, 可以依据适用情形明确划分成四大类别。

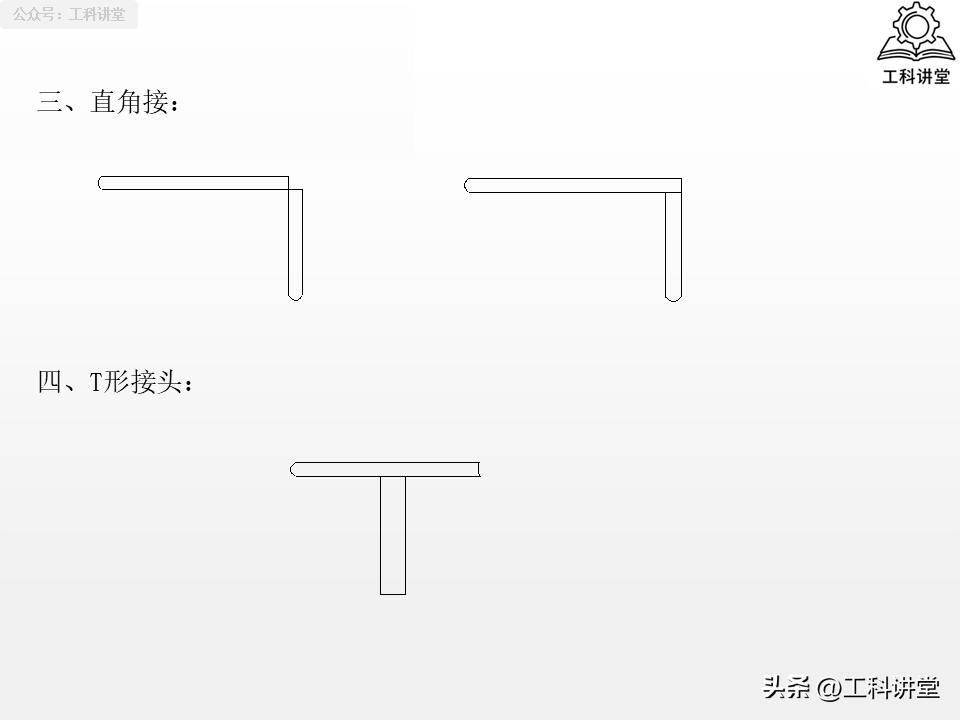

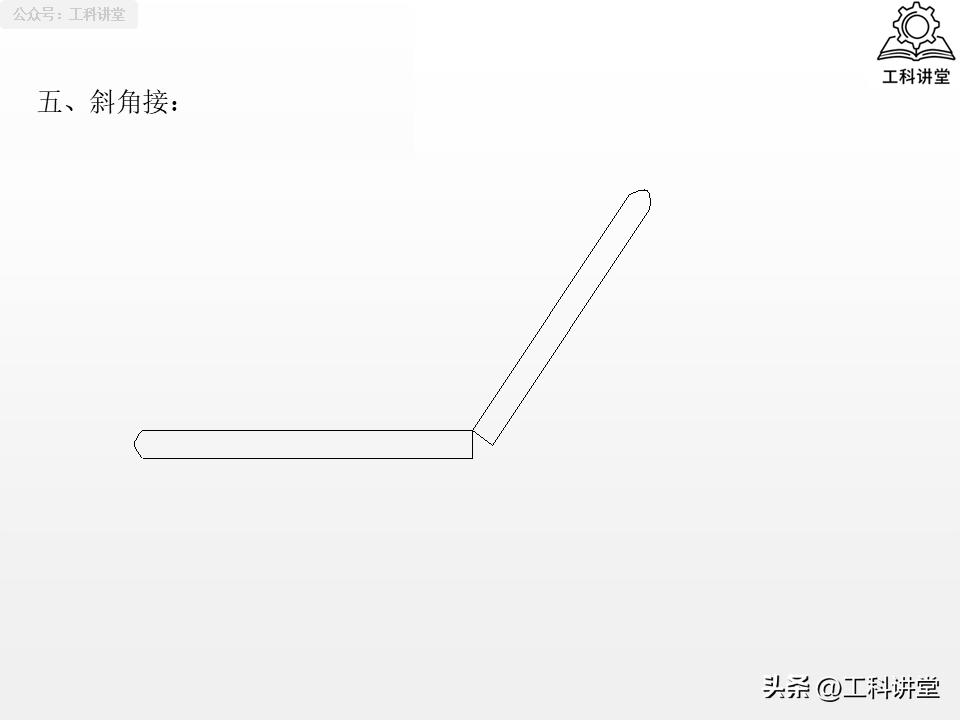

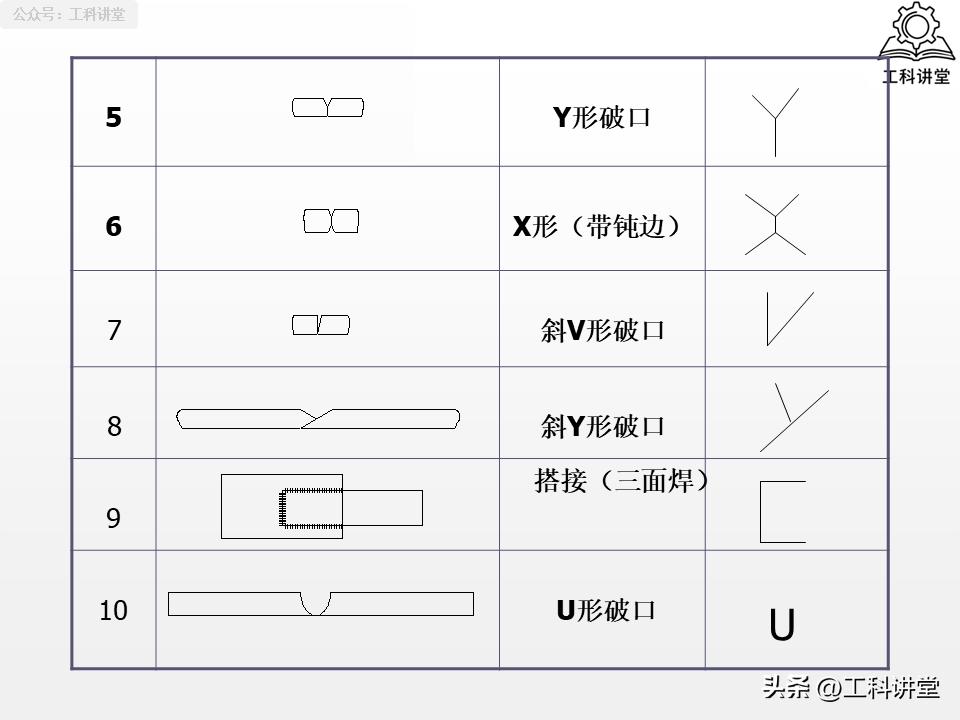

第一类是基础的 I 形坡口, 也就是不开坡口的那种, 它是最省工省料的形式, 仅仅适用于 6mm 以内的薄板焊接, 在气焊薄板场景里应用最为广泛。第二类是单面坡口系列, 这里面包含 V 形、单边 V 形、带钝边 V 形、带钝边单边 V 形、U 形、带钝边 U 形、J 形、带钝边 J 形这 8 种, 它是中厚板单面焊接的主力, 其中 V 形坡口通用性最强, 用普通气割就能加工, 而 U 形、J 形坡口填充金属量更少, 更适合厚板的重要承重结构。第三类属于双面坡口系列, 其中包含双 V 形（也就是 X 形）、双单边 V 形（即 K 形）、双 U 形、双 J 形这 4 种 , 主要针对对称焊接。与单面坡口相比 , 它能够减少大约 50%的填充量 , 并且能极大幅度地降低焊接变形 , 是厚板焊接的优先选择。最后是带垫板以及带锁边的 2 种特殊坡口 , 专门应用于单面焊双面成型的情形 , 在无法达成双面焊接的管道 、封闭结构里最为常用。
二、14 个核心术语

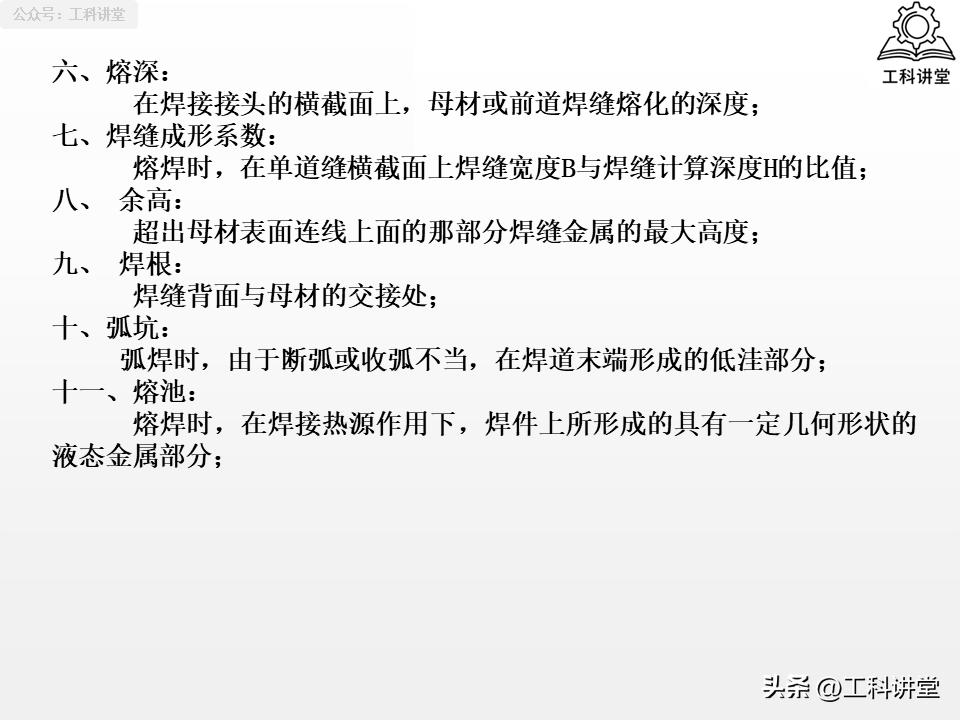

渴望迅速领会焊接符号, 关键在于透彻理解14个高频术语, 依据功能能够划分成三大类别, 这又是国标GB/T 324 – 2008里最为核心的标注逻辑。

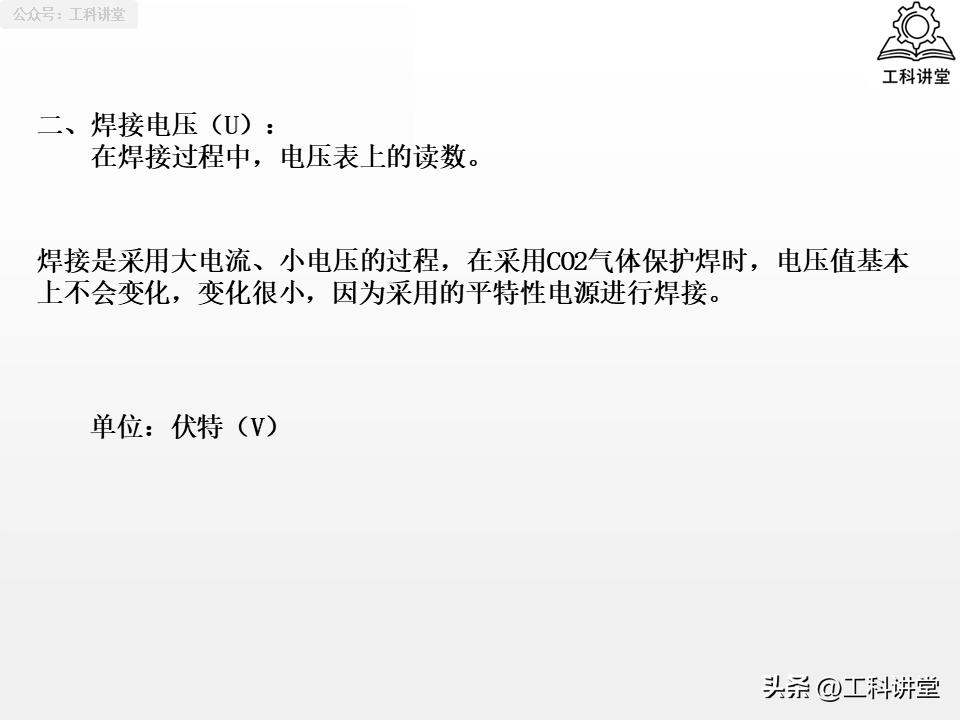

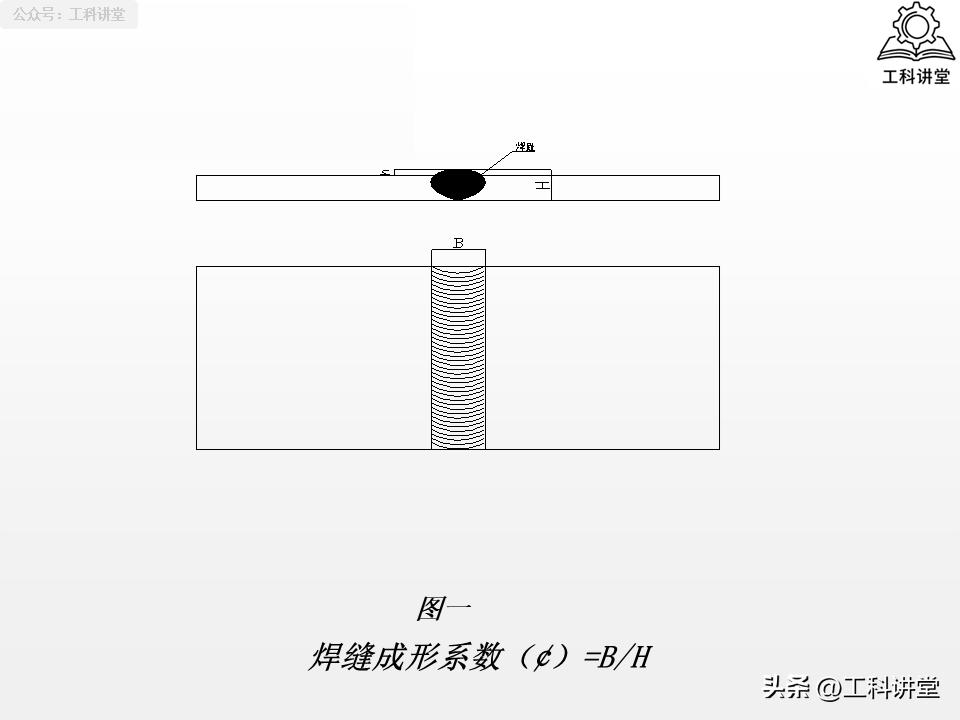

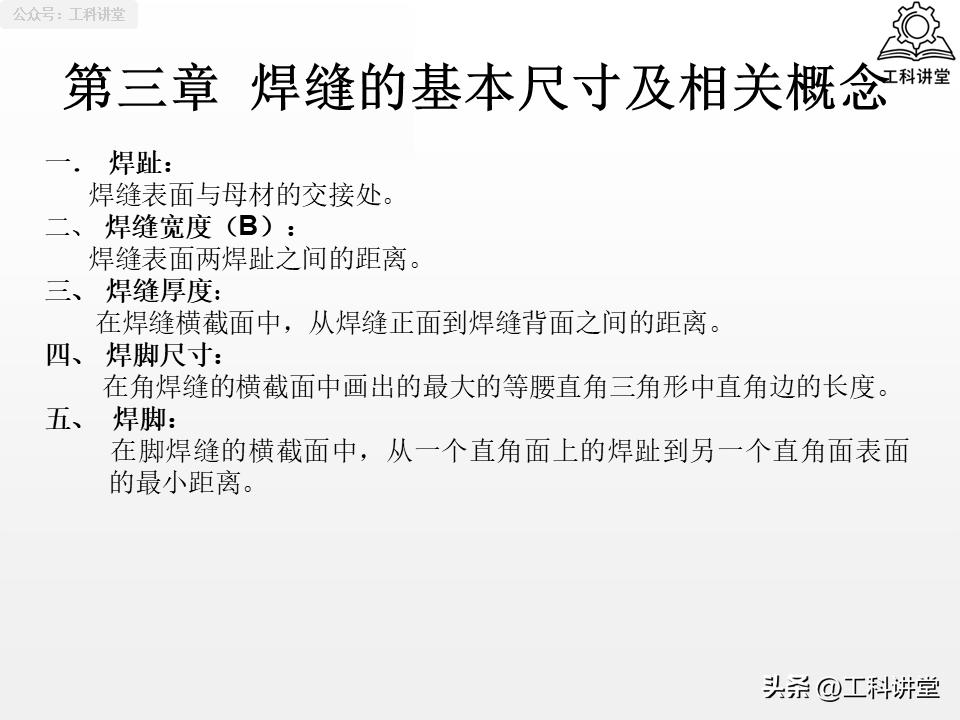

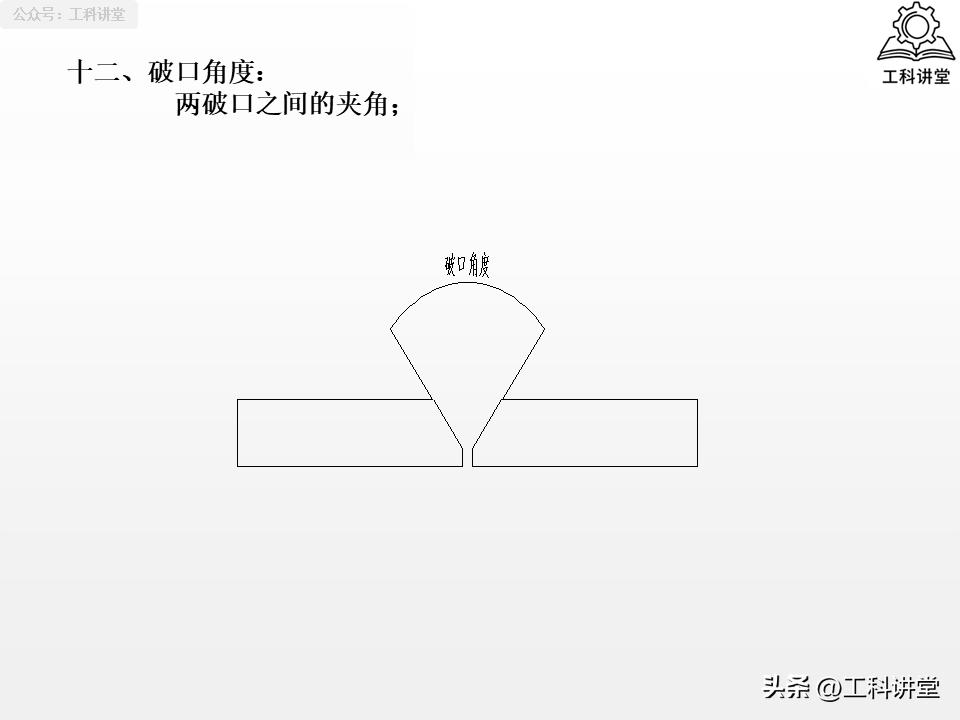

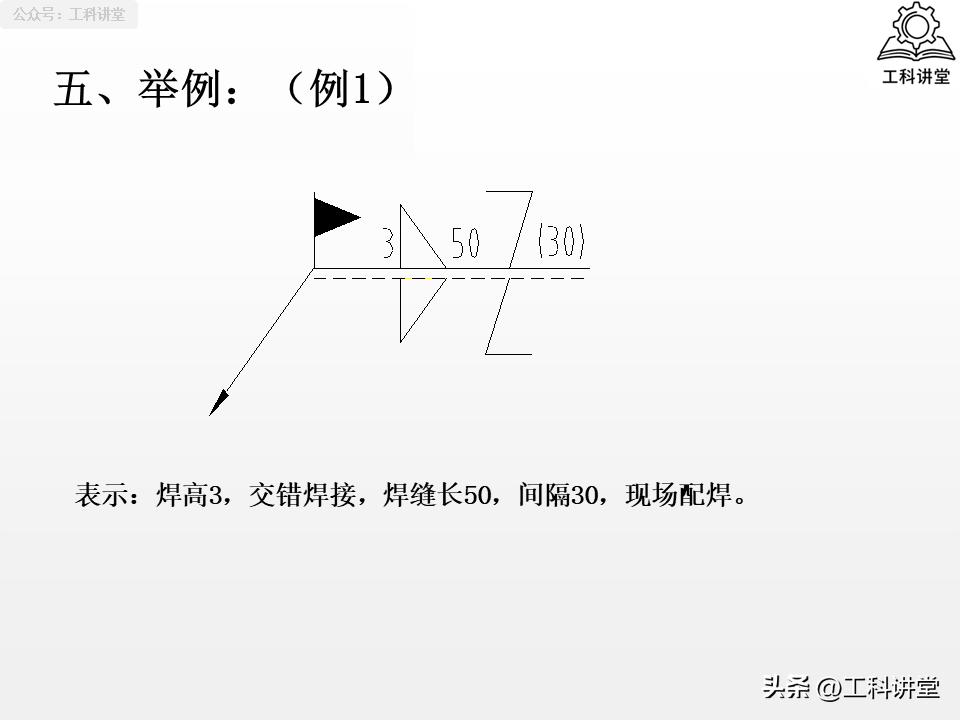

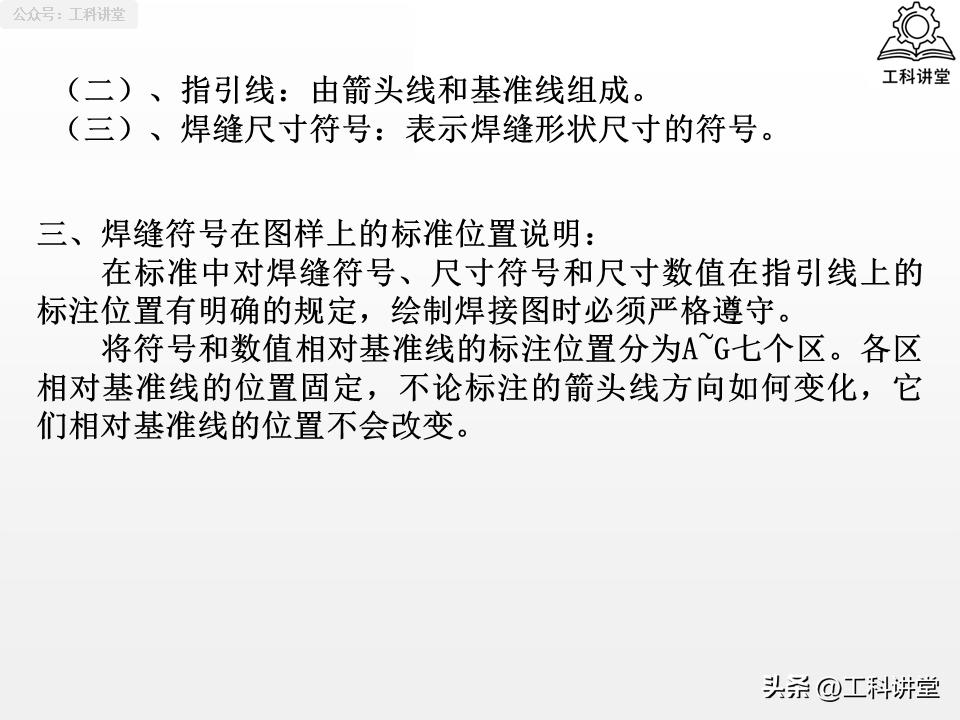

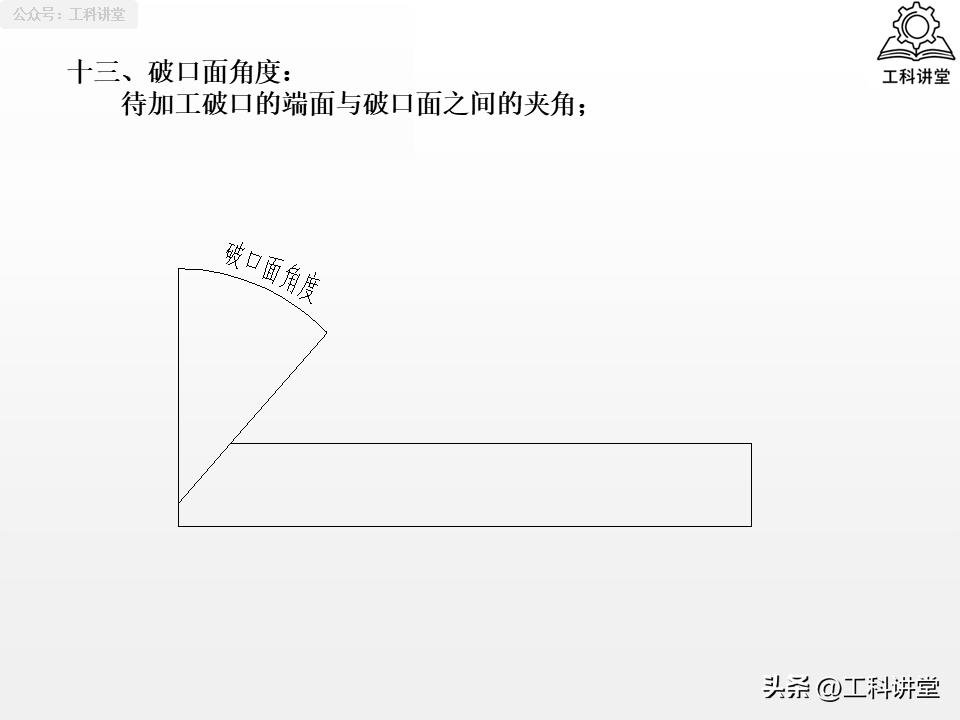

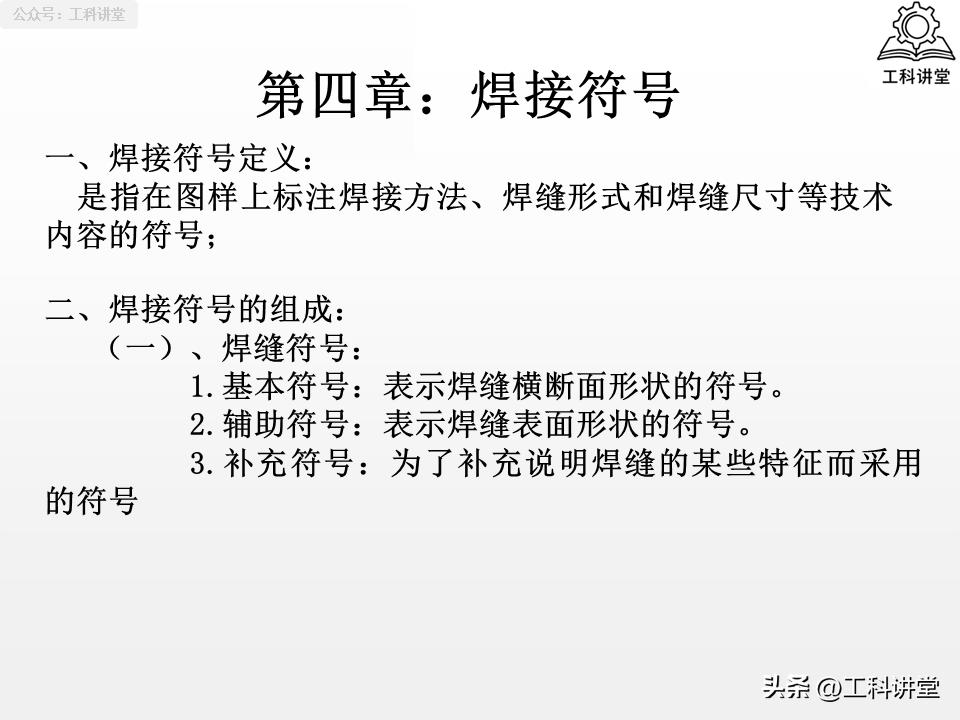

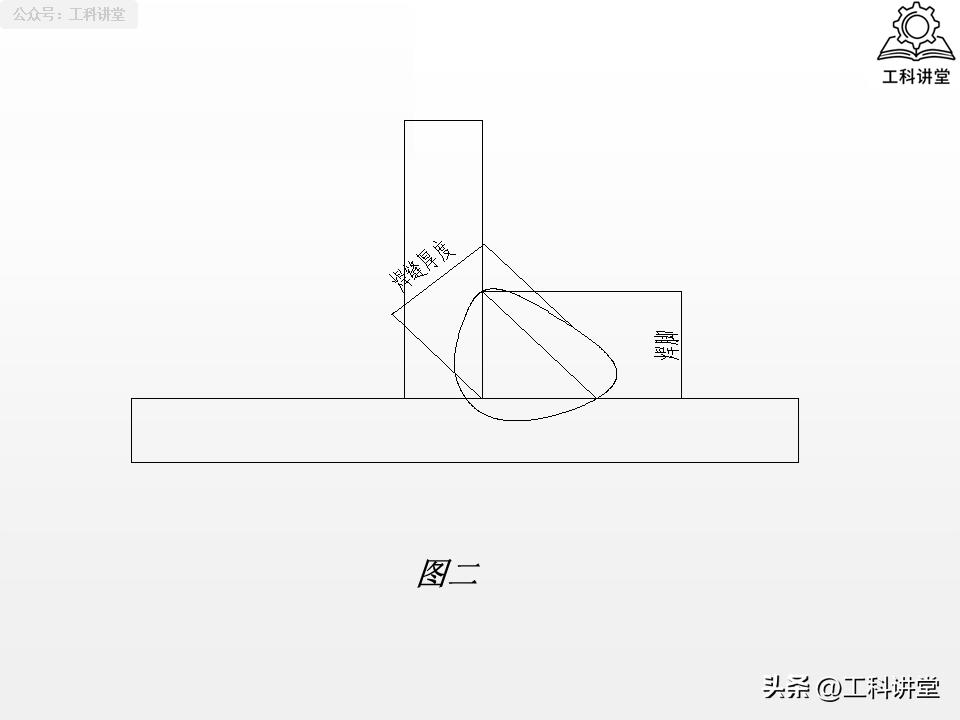

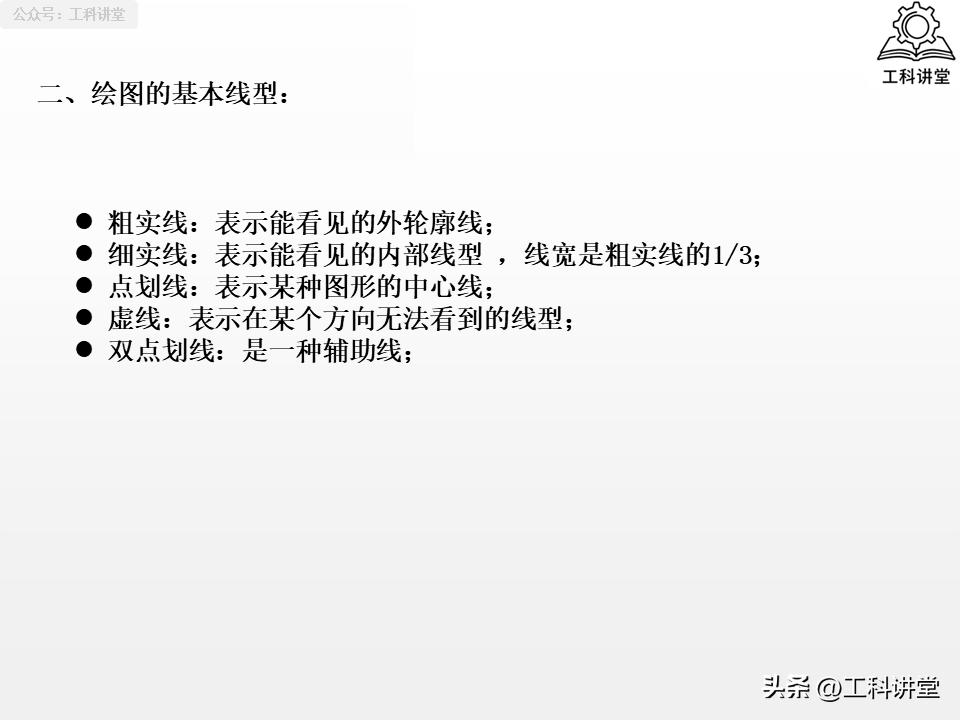

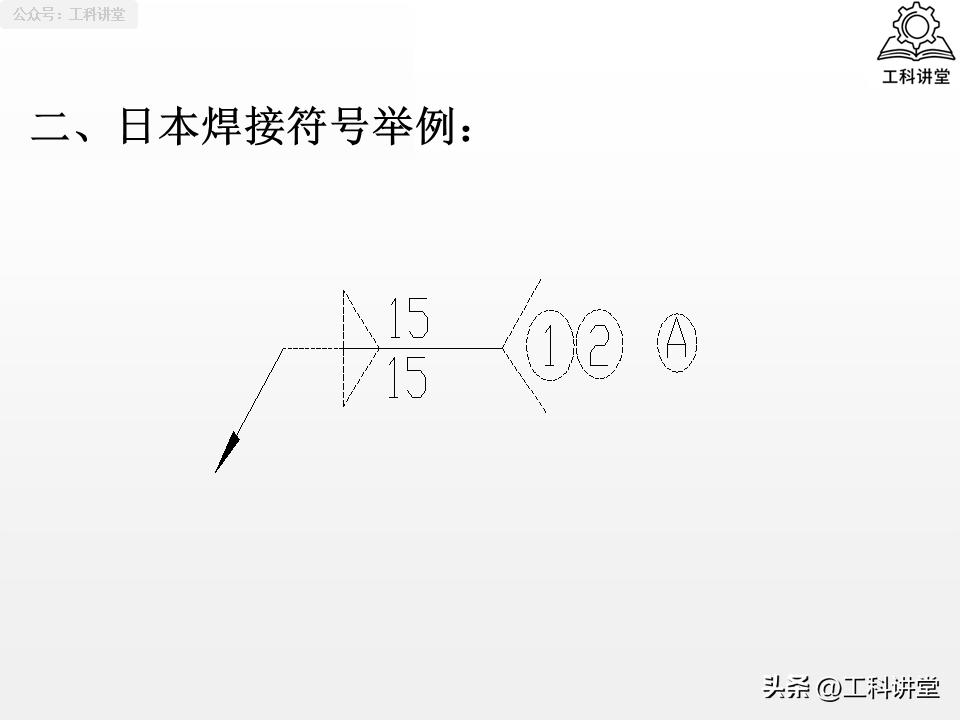

其一为符号框架类, 其含有基本符号、辅助符号、补充符号、指引线以及基准线这五个术语, 它是焊接符号的基础骨架。当中基准线的实线跟虚线是最容易出错的地方, 符号标注于实线一侧, 意味着焊缝在接头的箭头那一侧；标注在虚线一侧, 就表示焊缝在非箭头那一侧, 对称焊缝能够省略虚线。其二是尺寸核心类, 它涵盖钝边、根部间隙、坡口角度、焊缝长度、焊脚尺寸以及焊缝有效厚度这六个术语, 其直接决定焊缝的成型以及受力性能。防止焊接烧穿是钝边的核心作用, 保障根部能完全焊透靠根部间隙, 这二者缺一不可, 还是图纸标注里最不能遗漏的参数。第三类属于施工要求类, 它包含断续焊缝、围焊、现场焊缝这3个术语, 明确了焊缝的施工场景以及工艺形式, 像带旗帜符号的现场焊缝, 就明确规定该焊缝必须在安装现场施焊, 而不是在工厂预制完成呐。

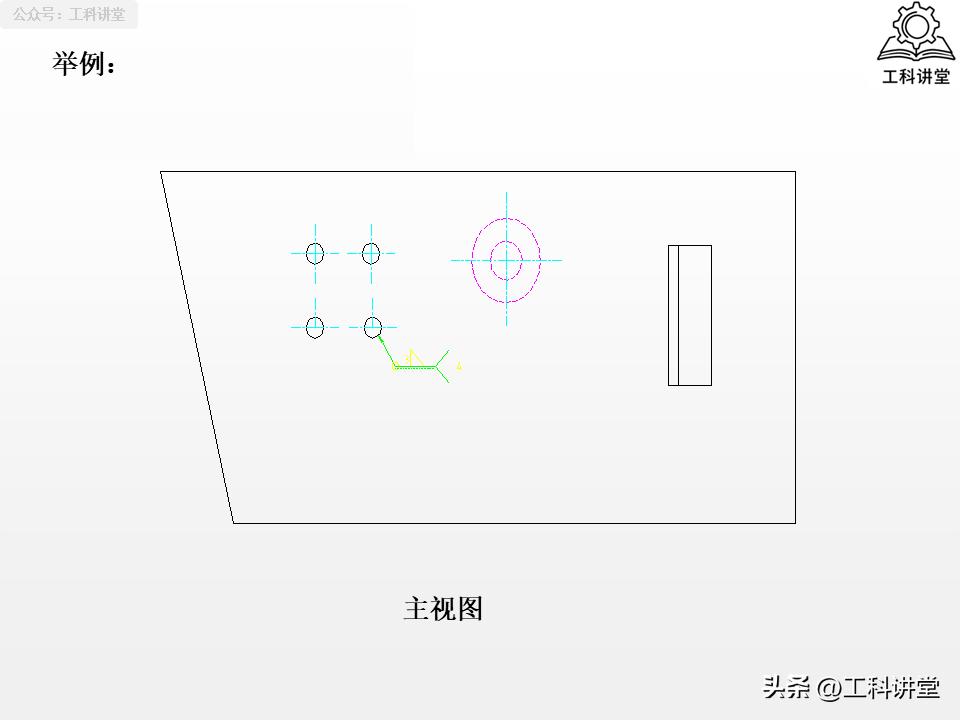

三、电焊气焊标注全攻略

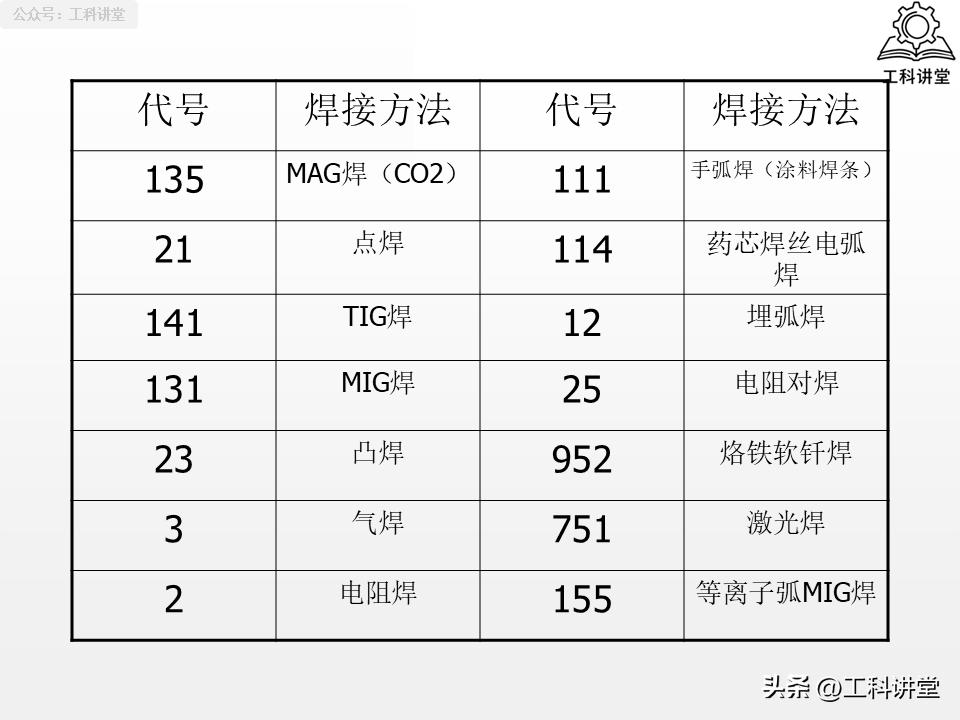

不是手工电弧焊, 不是气体保护焊, 也不是薄板气焊, 焊接标注都遵循统一的核心原则, 同时也有实操中必须避开的常见误区。

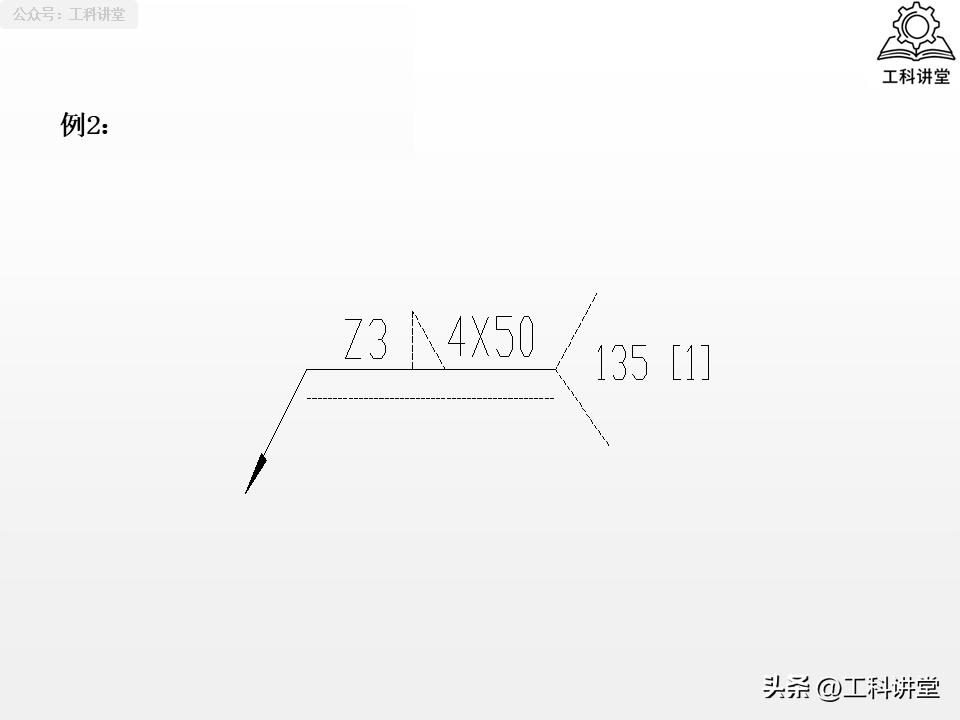

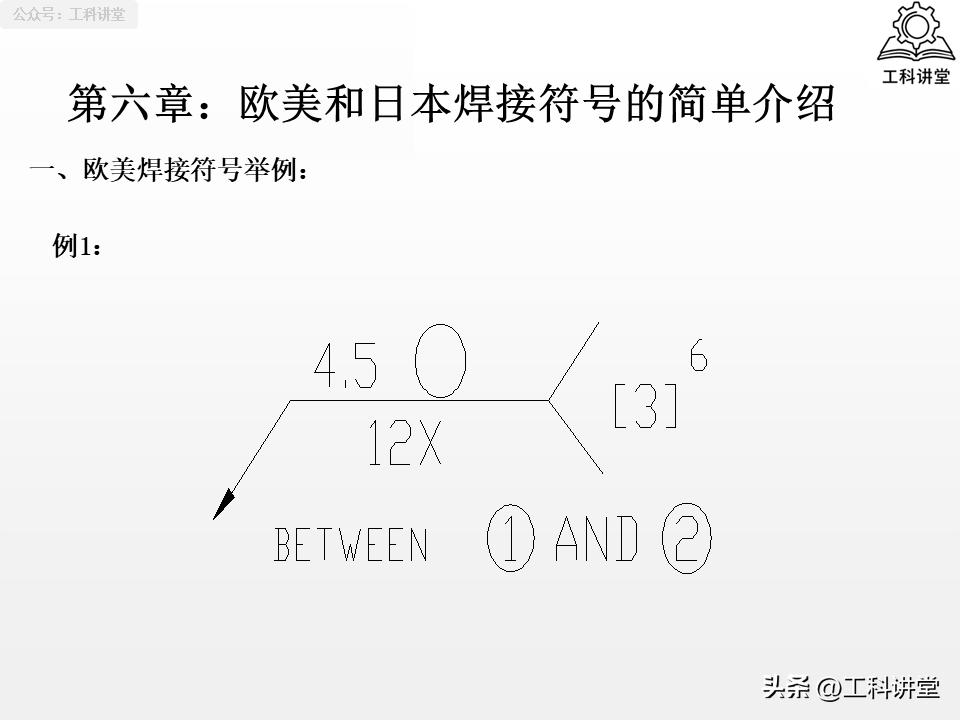

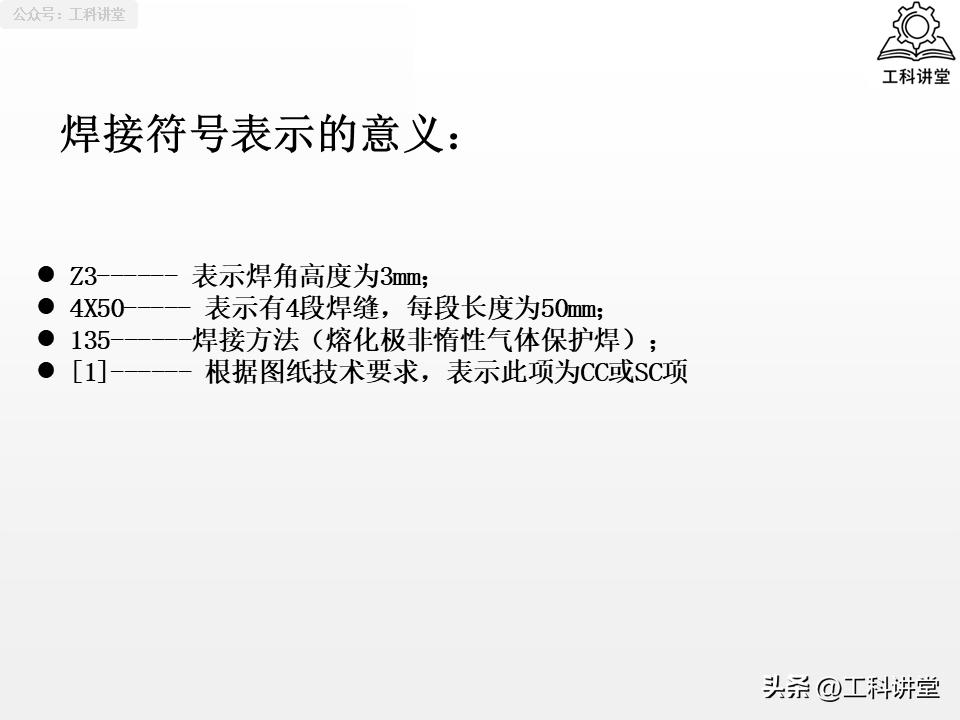

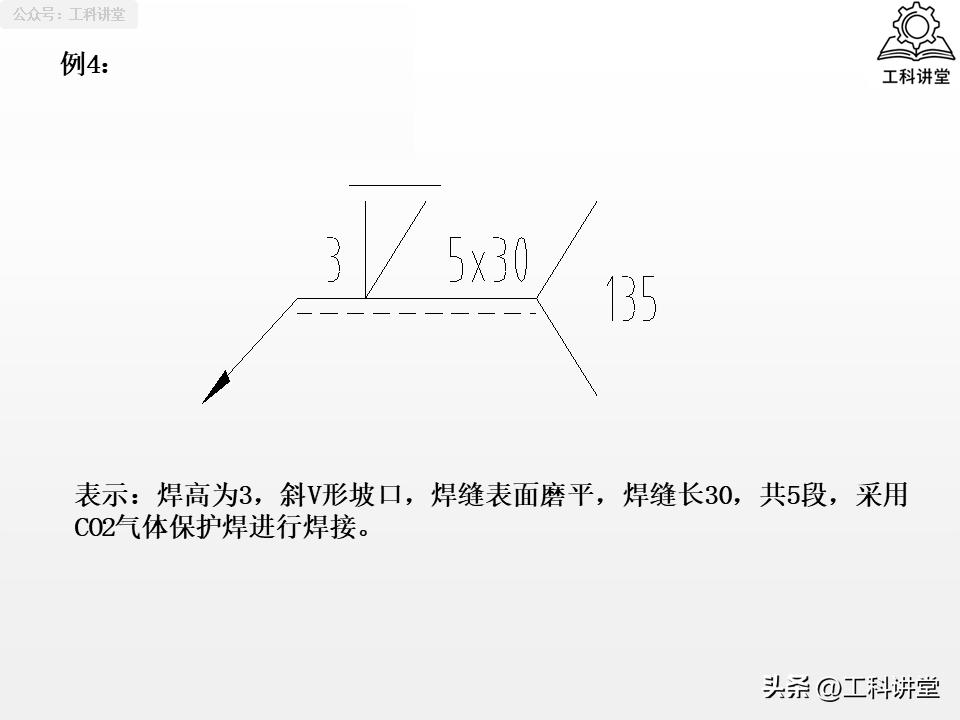

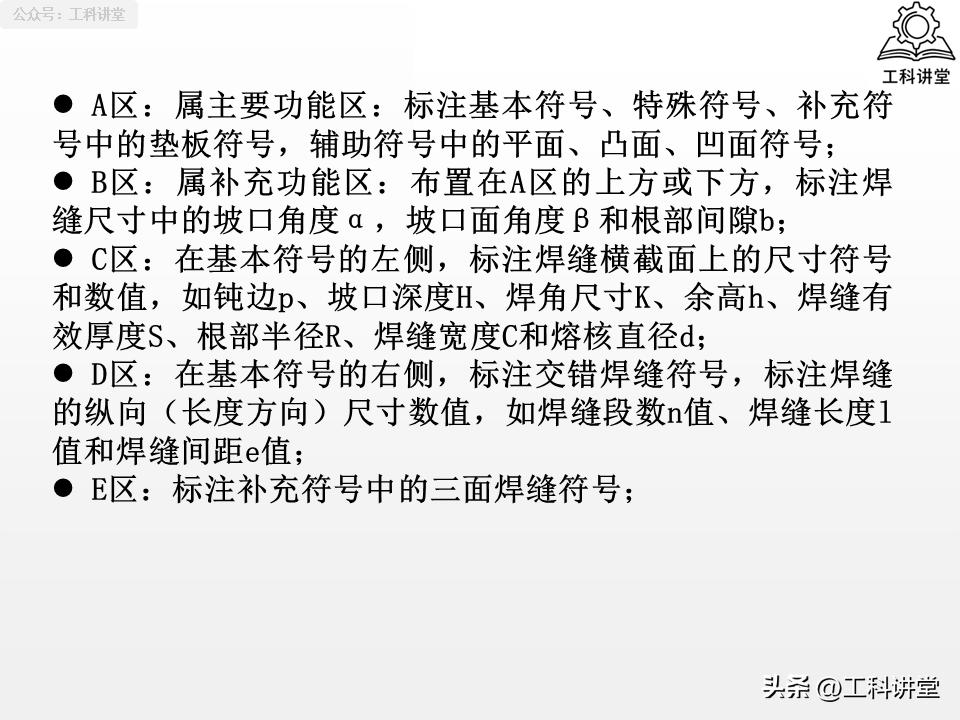

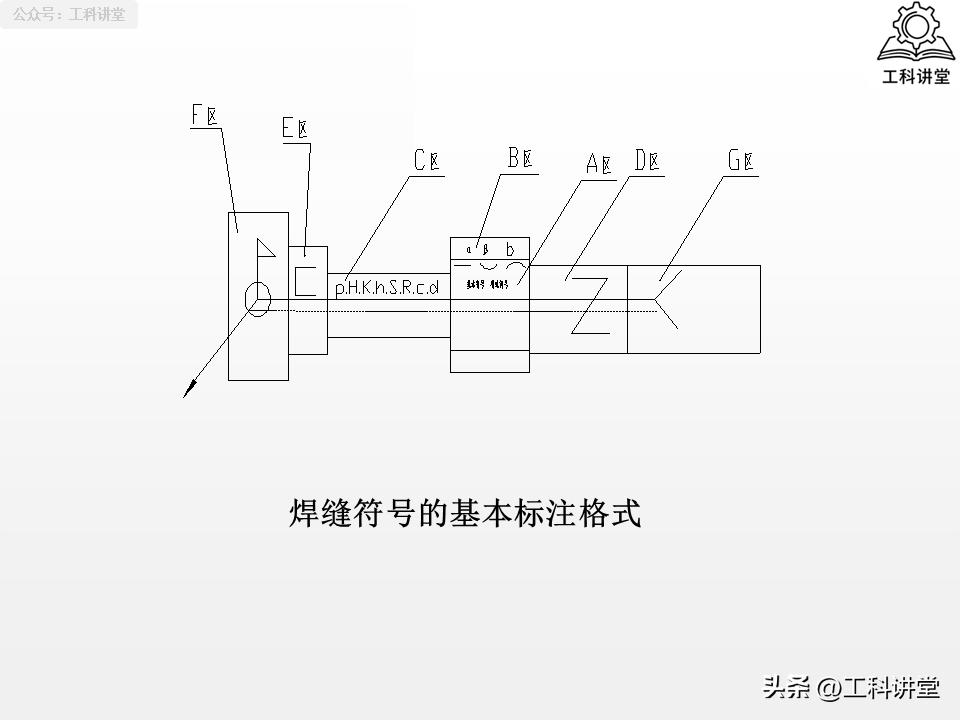

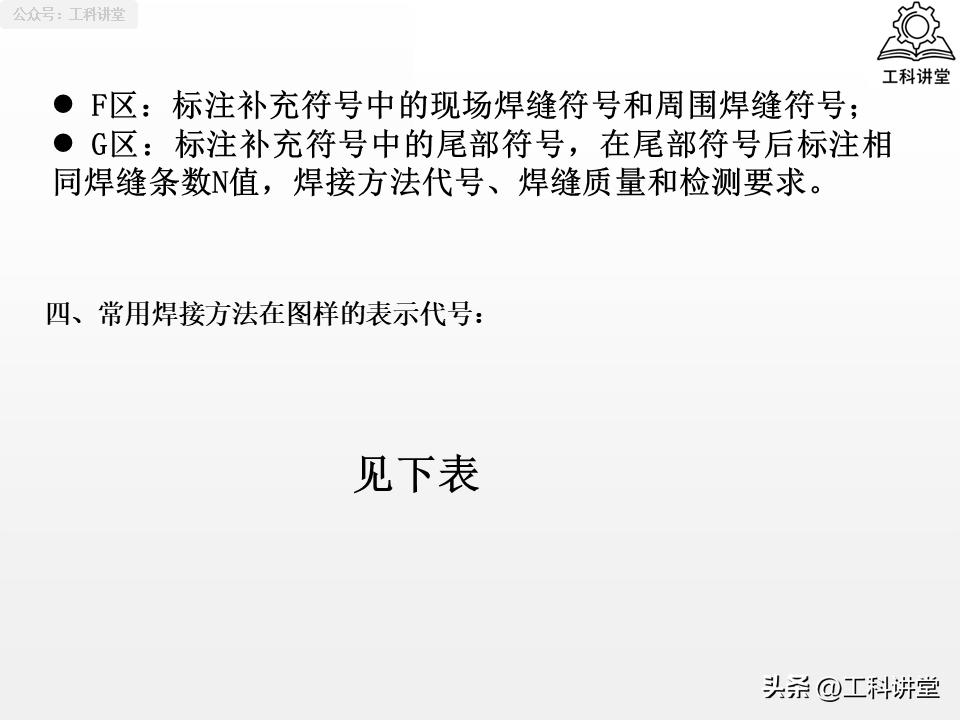

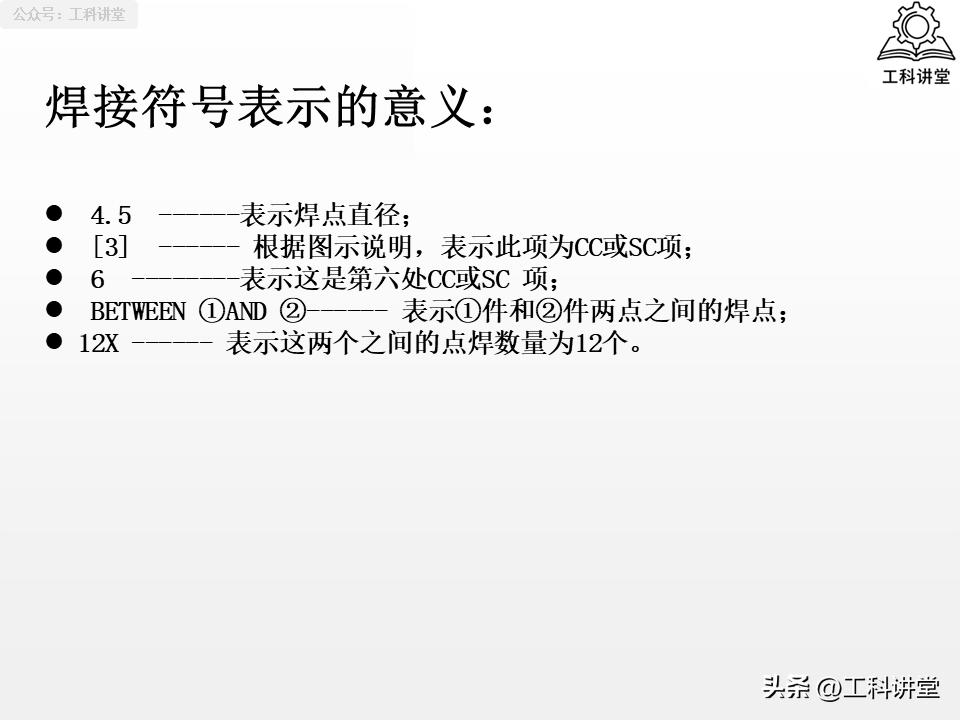

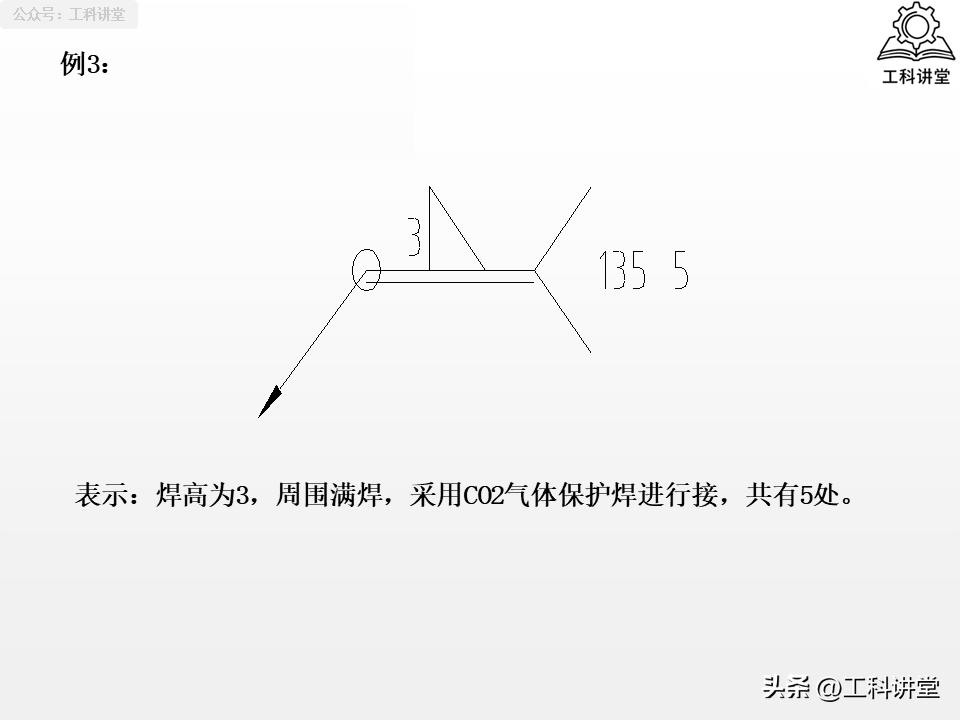

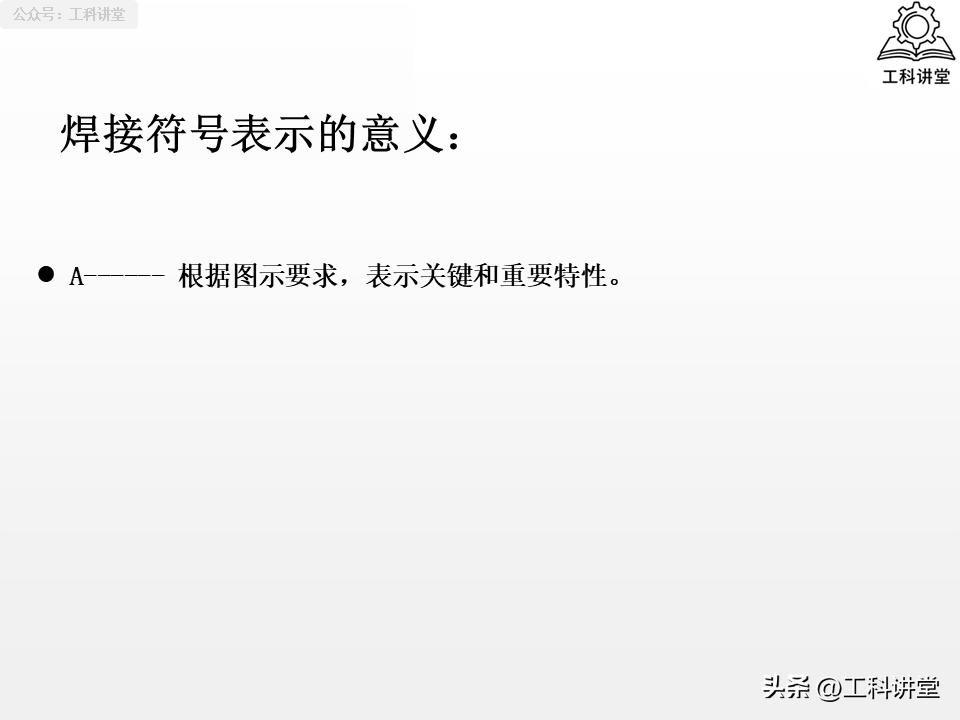

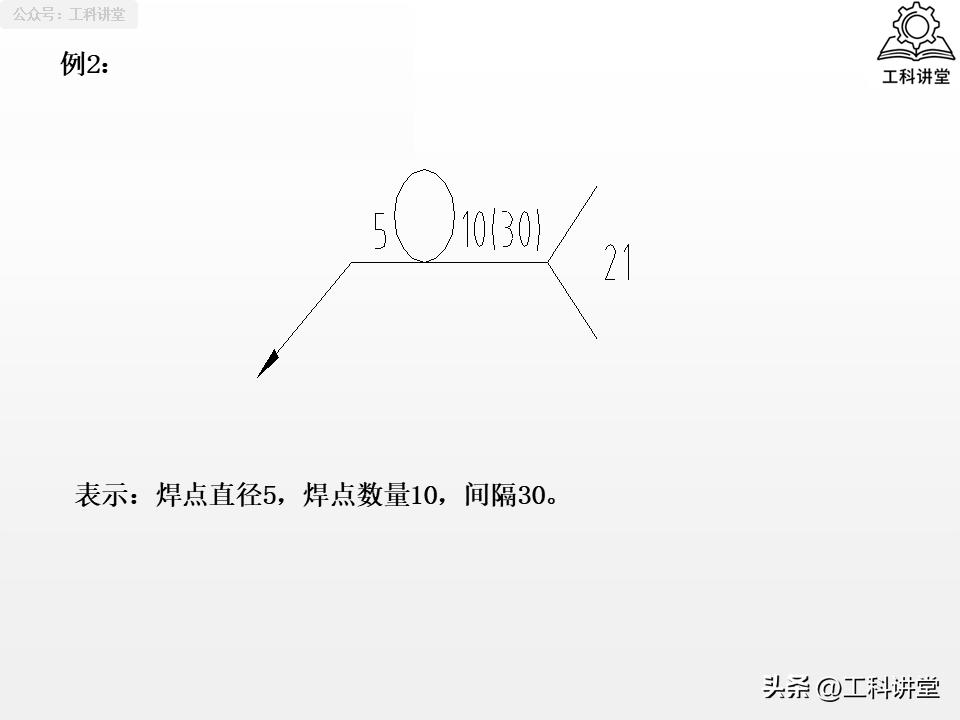

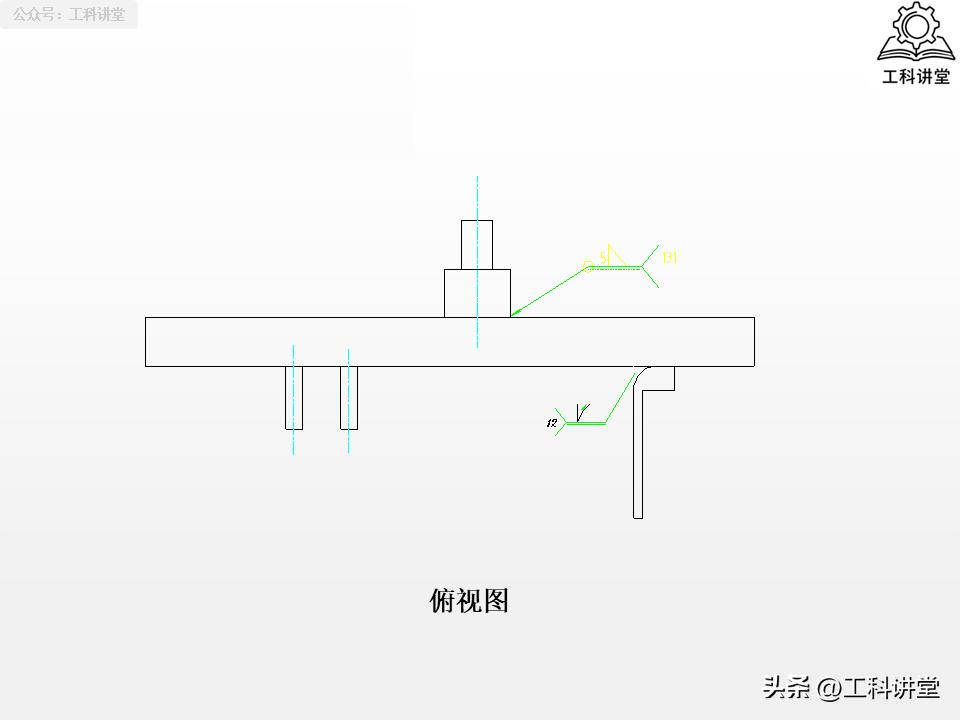

要想有完整的焊接标注, 那必须得包含“指引线”, 以及“基本符号”, 还有“核心尺寸数据”这三大要素, 要是存在特殊的表面要求、施工要求, 那就需要配套补充辅助符号与补充符号。从工艺适配的角度来看, 气焊大多应用在薄板焊接方面, 其标注重点得放在根部间隙与坡口角度上, 目的是避免间隙过大从而造成烧穿；而电焊类的熔焊工艺, 标注重点应当放在钝边高度、焊脚尺寸、焊缝有效厚度上, 以此来保障焊缝的受力性能。在实际操作当中, 最为常见的错误存在几种情况, 首先一种是, 把基准线虚实线之间的区别给忽略掉, 从而将焊缝位置焊错；其次一种是, 仅仅标注了坡口角度, 却遗漏标注钝边还有间隙, 致使施工的时候没有依据能够遵循；最后一种是, 没有对现场焊缝符号予以标注, 进而出现了工厂提前进行施焊, 而现场安装的时候无法适配的状况。
搞清, 15种坡口的选型思路历程, 14个核心术语的实在意义内涵, 才能够将设计所要, 精确落实到每一条焊缝之上, 从起始根源, 避免质量方面的潜在风险, 削减没必要需要往返重新进行产品零部件的制作成本, 这同样是每一名从事焊接工作的人员，必须稳固筑牢的基本能力功夫。

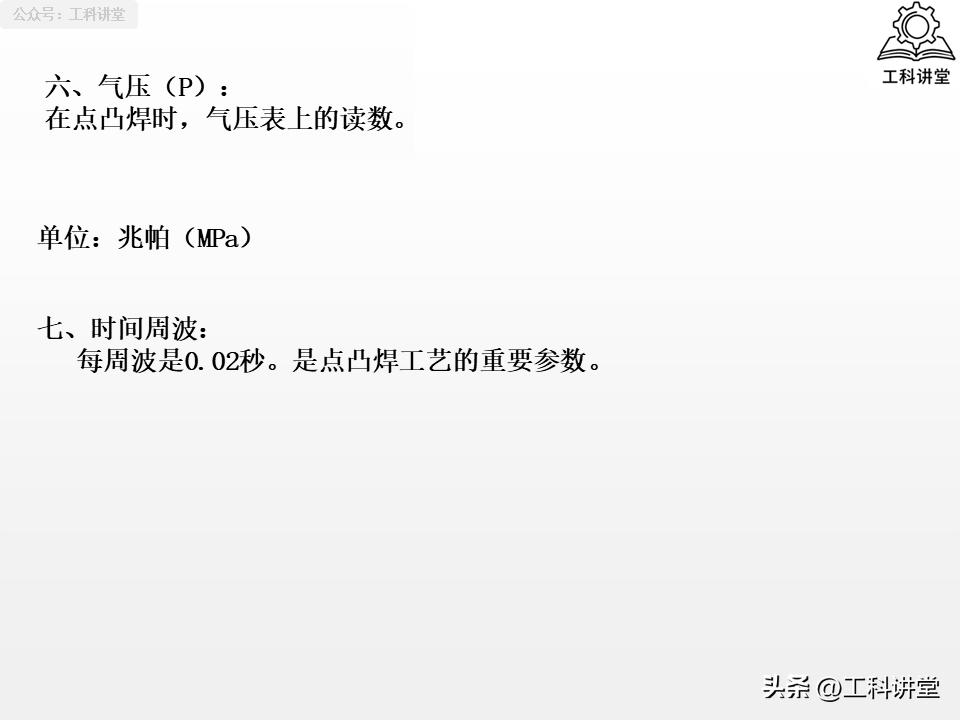

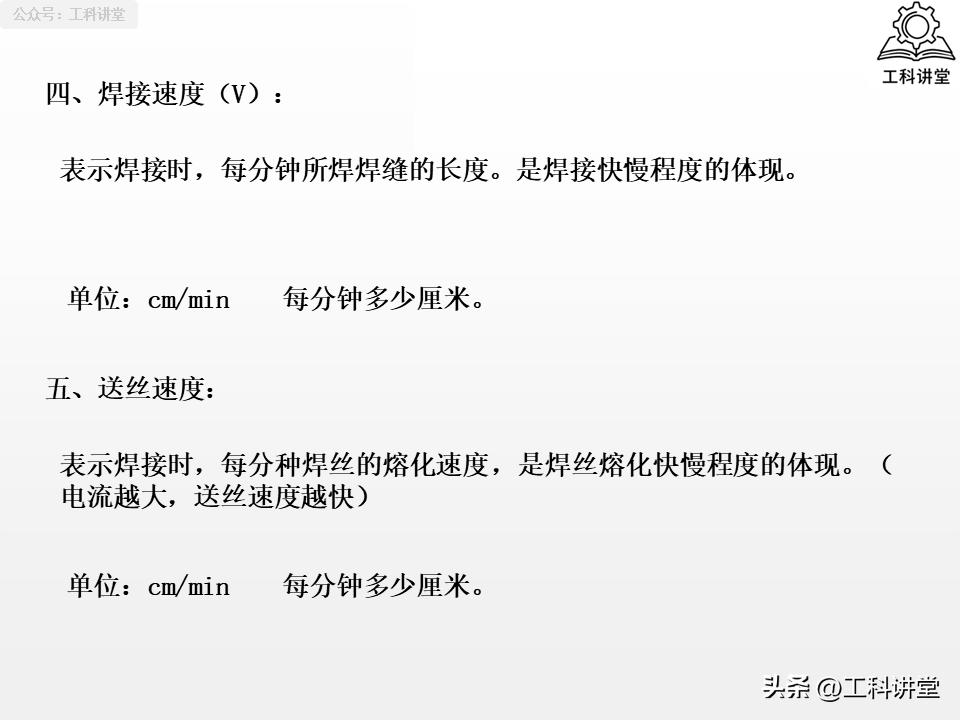

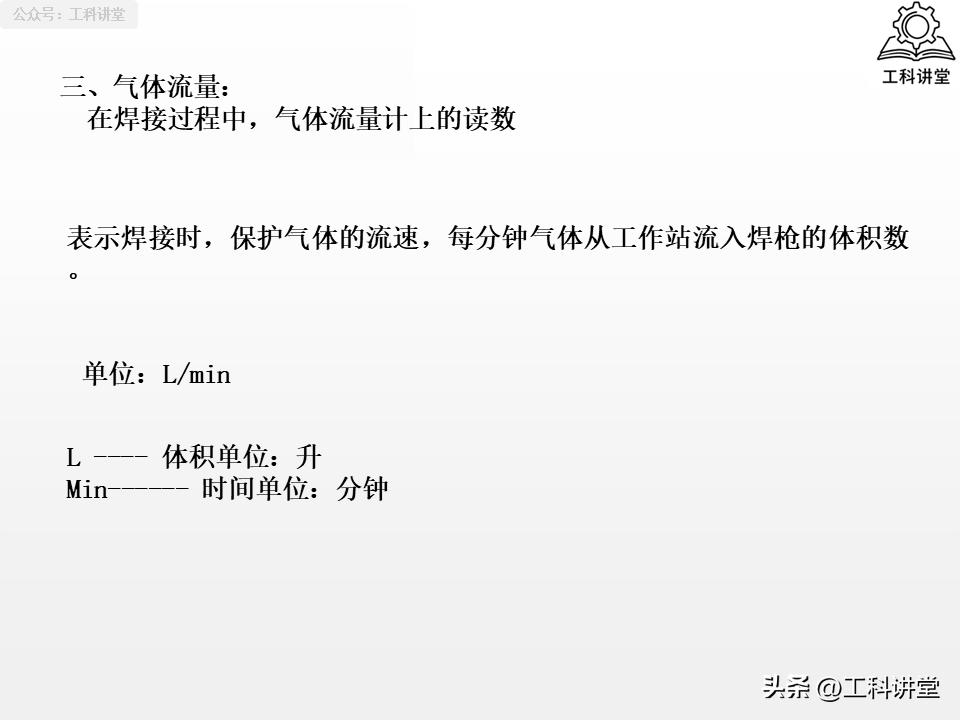

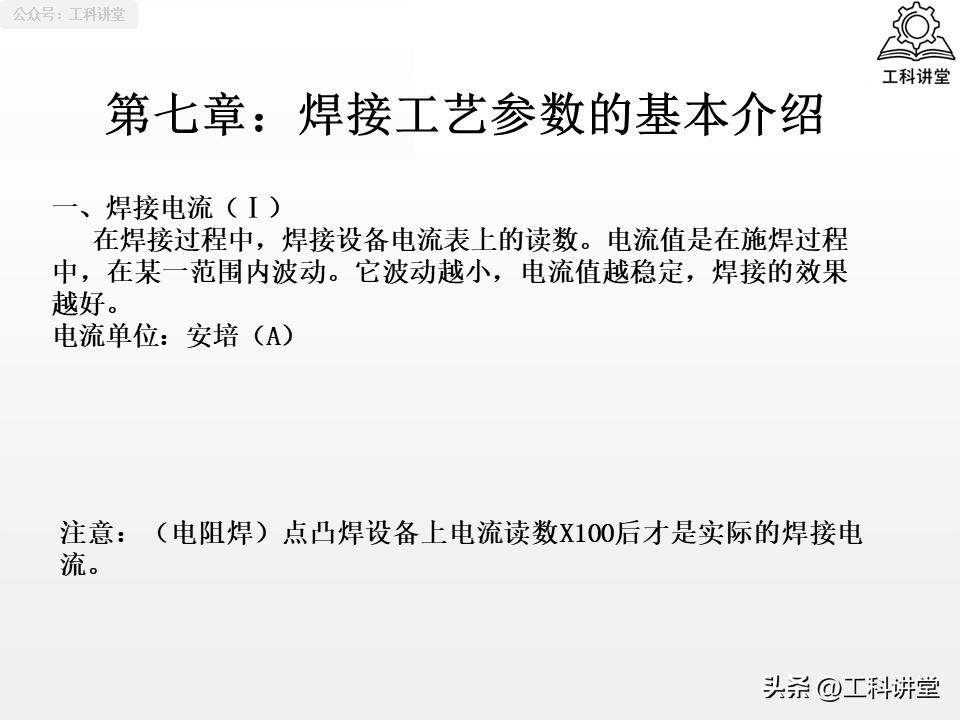

PPT讲义做了有关气焊符号以及标注的介绍, 在文末能够查看PPT讲义源文档, 还有延伸干货。
