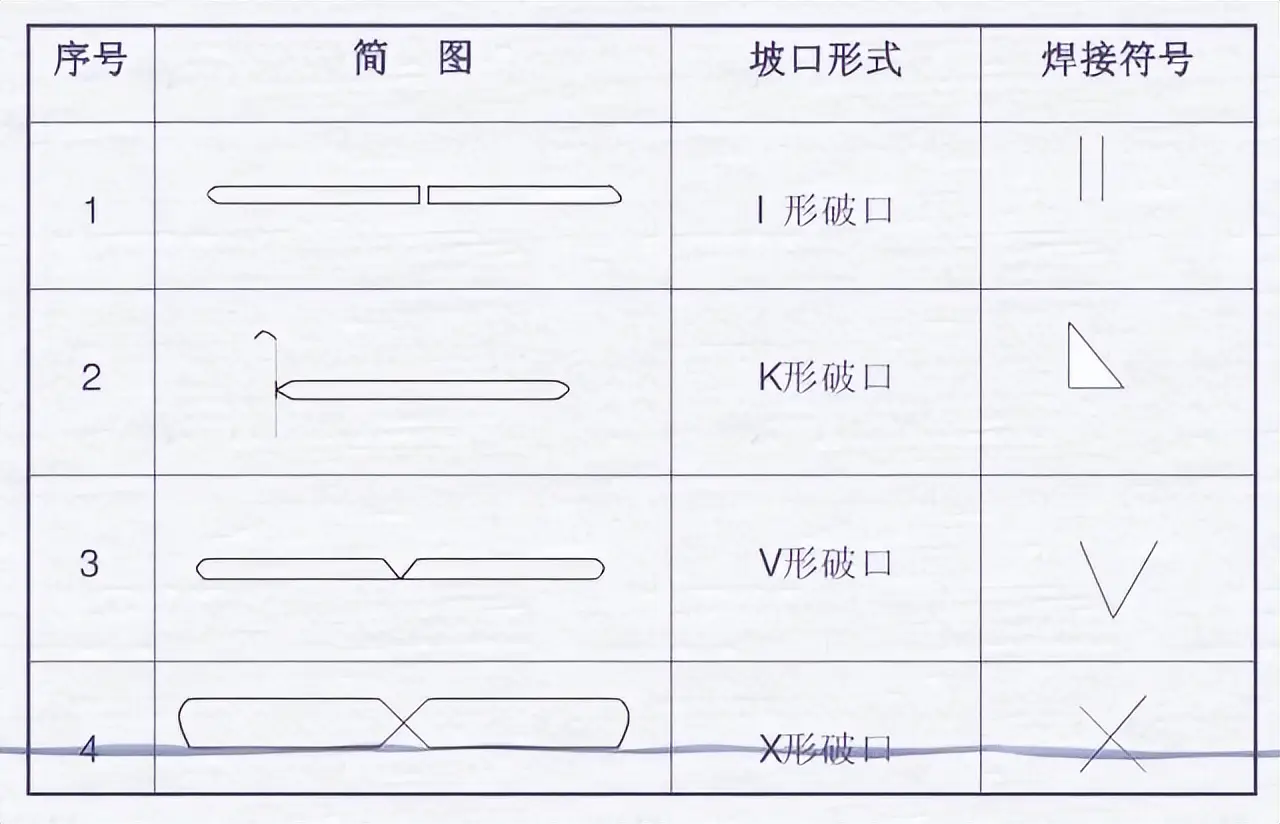

基本坡口符号
坡口符号
焊接图纸符号标注图解示例焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法依照国家标准85的规定会以阿拉伯数字予以表示, 且标注于指引线的尾部。常用焊接方法代号呈现于表3-9所示。要是属于组合焊接方法, 能够用“/”进行分开, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）焊接方法。比如V形焊缝先是采用钨极氢弧焊打底, 随后用手工电弧焊盖面, 那么就表示成141/111。
用于表示焊缝符号以及焊接方法代号的标注示例如图3-21被展示。这张图示所呈现的是V形坡口对接焊缝的情况, 其采用的是背面封底焊方式, 正面焊缝表面呈现齐平状态, 焊接方法方面, 打底焊运用的是手工钨极氮弧焊, 盖面焊以及封底焊运用的是手工电弧焊。
焊接方式代号
焊接符号表示方法钢结构焊接符号含义大全
钢结构焊接符号是依照GB324一1988《焊缝代号》来进行绘制的, 钢结构通常隶属于建筑学科领域, 是属于建筑行业范畴的, 所以在钢结构焊接符号的标注情形之中, 常常伴随着建筑相关的符号、型钢方面的符号、螺栓类的符号以及铆钉类的符号等。
钢结构焊缝符号表示的方法及有关规定
1、由箭头以及两条基准线共同构成了焊缝的引出线, 其中的一条呈现为实线, 而另一条则是虚线, 并且这两条线的线型, 都是细线。
2、能于基准线实线的上侧绘制基准线的虚线, 也能够将其画在下侧, 通常情况下基准线应当与图样的标题栏保持平行, 只是在特殊条件之时才会和标题栏呈垂直状态。
3、倘若焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那一侧, 要是焊缝处于接头的非箭头一侧, 基本符号则标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对所处的位置, 通常一般来讲并无特别特殊的要求, 然而呢, 在对单边形焊缝进行标注的时候, 箭头线它必须得指向那带有坡口一侧的工件。
6、被基本符号、补充符号相交或者相切的基准线, 和基准线相重合的线段, 是用粗实线来表示的。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线, 尺寸数字原则来讲也是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、在同一个图形之上, 当焊缝的形式、断面的尺寸以及辅助的要求都相同的时候, 能够只挑选一处来标注焊缝的符号以及尺寸, 并且要加注“相同焊缝的符 号”, 相同的焊缝符号是3/4圆弧, 画在引出线的转折之处。
处于同一图形之上, 存在数种一样的焊缝之时, 能够把焊缝进行分类编号, 将其标注于尾部符号以内, 分类编号运用A、B、C……, 于同一类焊缝当中可挑选一处标注代号。

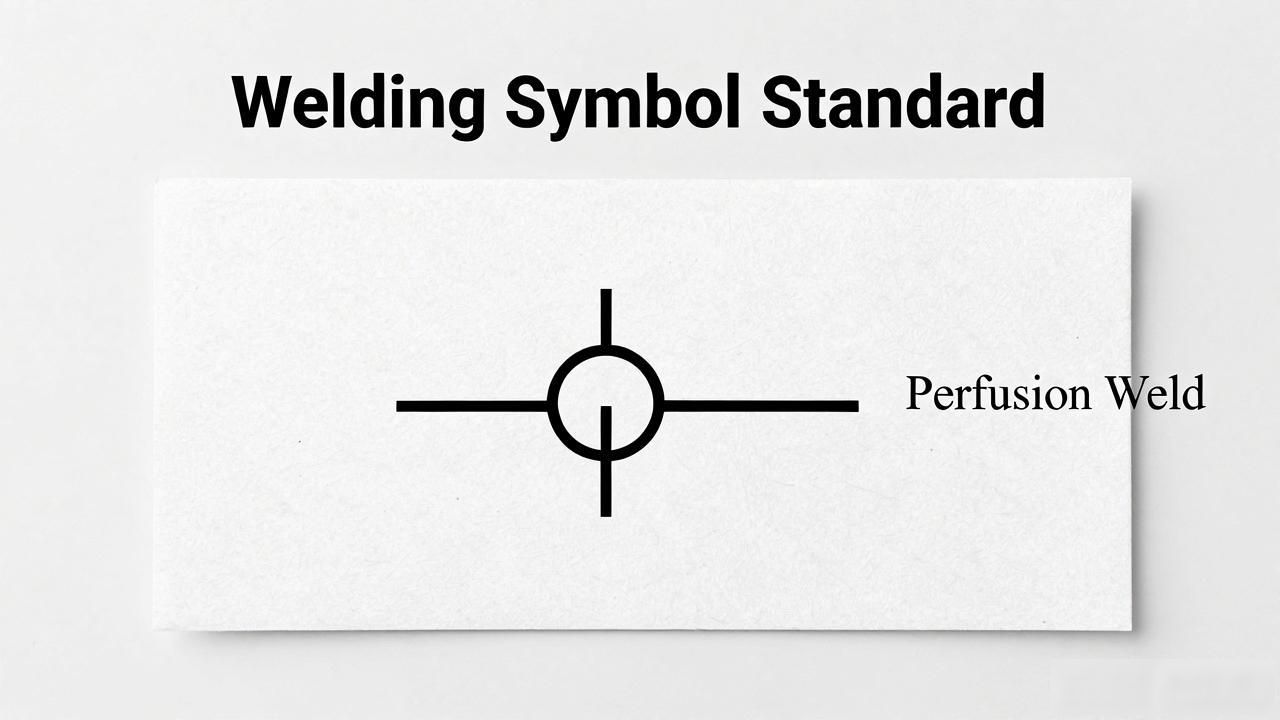

9、熔透角焊缝的符号, 要按照图1 – 38的方式去标注, 其符号是涂黑的圆圈, 画在引出线的转折处。
10、对于那种形状之中比较长的角焊缝,像是用于焊接实腹钢梁情况下的翼缘焊缝区域。这种情况之下是不用通过引出线去进行标注的。而是可以直接在角焊缝的旁边进而标注出焊缝尺寸的数值K。
11、假如连接长度范围之内, 仅仅只是局部的区段存在焊缝, 那么需按照图1-40进行标注, K是角焊缝焊脚尺寸。
12、焊缝分布呈现不规则状态时, 于标注焊缝符号之际, 在焊缝的地方添加中实线用来表达可见焊缝, 或者添加栅线用来表达不可见焊缝。
13、两个彼此之间呈现为相互焊接状态的焊件, 对于存在其中一边没有坡口并且另一边的坡口呈现对称状态的情况, 引出线的箭头会朝着形状更大的存在坡口的焊件进行指向。
14、圆的围焊缝符号, 是显示给环绕工作件周围的, 它被画在了引出线的转折之处, 而且还要标注出其焊角尺寸K。
15、当存在三个或者超过三个的焊件彼此进行焊接时, 其焊缝不可以当作双面焊缝来做出标注, 焊缝符号以及尺寸应当分别予以标注。
16、施工现场里进行焊接的相关焊件 在其上的焊缝 是需要标注“现场焊缝”这个符号的。现场焊缝所使用的符号 是那种呈现为涂黑状态的三角形旗号 并且是绘制在引出线产生转折的那个地方的。
17、有两个相互焊接的焊件, 其中只有一个焊件带有坡口, 比如是单面V形这种情况, 此时引出线的箭头, 所指向的是那个带有坡口的焊件。
举 例
欧美焊接符号举例
4.5——表示焊点直径

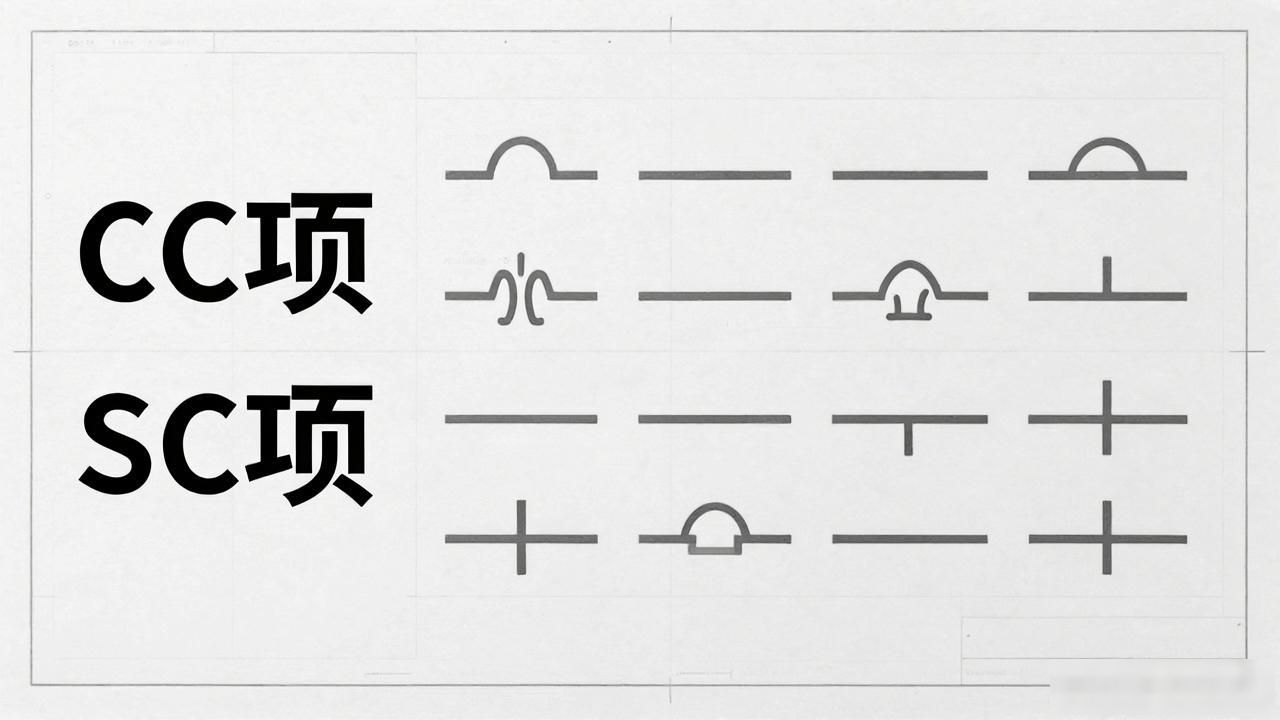

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
