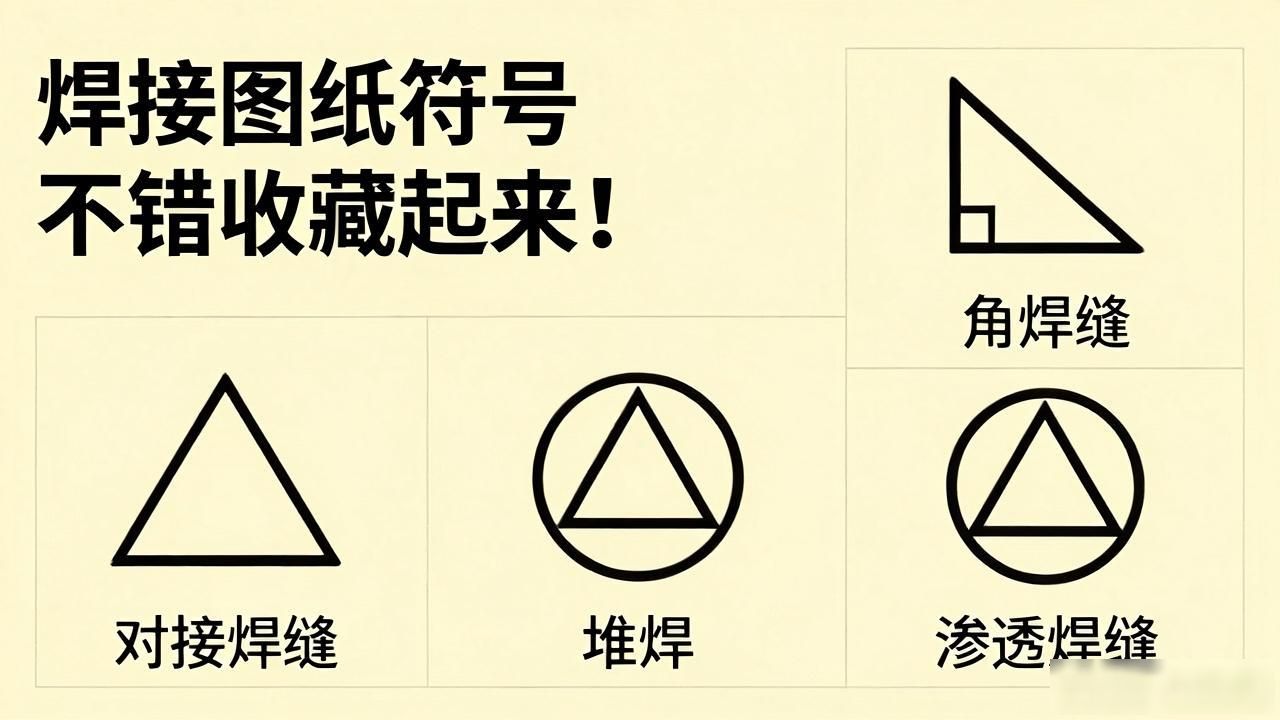

基本坡口符号

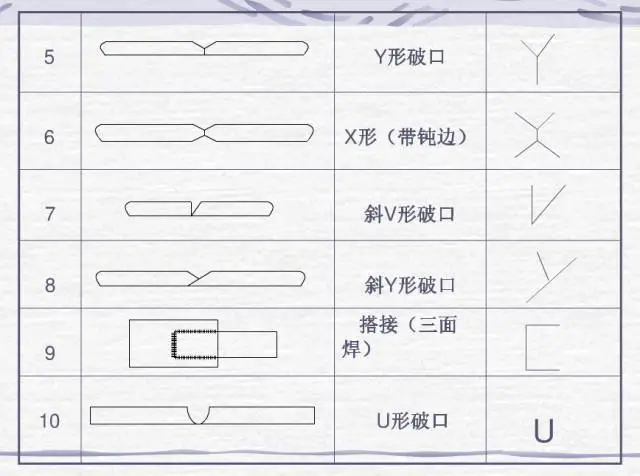

坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
对于焊接结构图样而言, 焊接方法依照国家标准 -85 的规定, 会以阿拉伯数字予以表示, 其标注位置在指引线的末端。常用焊接方法的代号呈现于表 3 – 9 之中。要是属于组合焊接方法, 那么可用“/”进行分隔, 左侧所代表的是正面（或者盖面）的焊接方法, 右侧承载的是背面（或者打底）的焊接方法。比如说 V 形焊缝, 先是运用钨极氢弧焊进行打底操作, 随后采用手工电弧焊进行盖面处理, 这种情况就表示为 141/111。
所标注的焊缝符号以及焊接方法代号示例, 可见于图3 – 21, 此图呈现的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面处于齐平状态, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊及封底焊运用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
关于钢结构焊接符号的绘制, 所依据的是GB324一1988 《焊缝代号》。钢结构所属领域, 一般而言是建筑学科, 且属于建筑行业范畴。所以在对钢结构焊接符号进行标注的时候, 往往会伴随出现建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。其中的一条基准线, 呈现为实线状态。而另一条基准线, 则是虚线模样。并且这两者的线型, 都是细线类型。
2、位于基准线实线之上的位置, 能够绘制基准线的虚线, 处于实线之下的地方, 同样可以进行绘制, 基准线通常情况下, 会保持与图样标题栏处于平行状态, 不过, 遇上特殊状况时, 它才会和标题栏形成垂直的关系。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；若是焊缝落在接头的非箭头一侧, 那么基本符号会标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常并没有特别的要求, 然而, 当在进行单边形焊缝标注的时候, 箭头线它必须指向那一侧带有坡口的工件。
6、用粗实线表示的, 是与基准线重合的线段, 此线段是基本符号、补充符号与基准线相交或相切后形成的。
7、焊缝的基本符号是粗实线, 焊缝的辅助符号是粗实线, 焊缝的补充符号（尾部符号除外）是粗实线, 尺寸数学则原则上是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺, 尾部符号主要用于标注焊接方法等内容。
8、当处于同一图形之际, 若焊缝形式、断面尺寸以及辅助要求全都相同之时, 能够仅仅选取一处来标注焊缝的符号以及尺寸。并且要加注“相同焊缝的符号”, 此相同焊缝符号可是3/4圆弧, 画在引出线的转折之处哟。
于同一个图形之上, 存在数种相同的焊缝之时, 能够把焊缝进行分类编号, 标注于尾部符号里面, 分类编号采用A、B、C……在同一类焊缝当中可以挑选一处去标注代号。

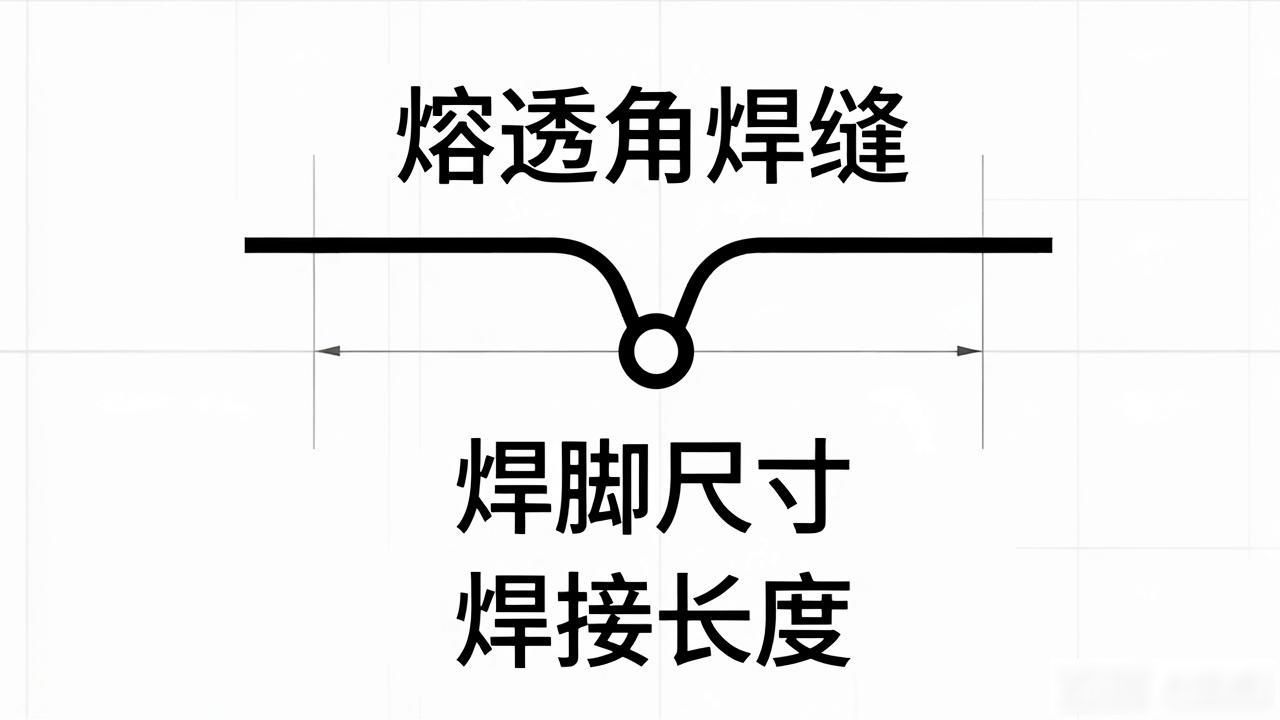

9、应按图 1 – 38 方式标注熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 它画在引出线的转折处。
10、使用形状之中相对较长的角焊缝, 像是在把焊接实腹钢梁的翼缘之际的焊缝, 能够不去运用引出线来进行标注, 而是直接在那角焊缝的旁边标注焊缝尺寸的数值K。
11、仅在连接长度范围以内, 只是局部的区段存在焊缝的情况下, 按照图1-40进行标注。其中, K是角焊缝的焊脚尺寸。
12、但凡焊缝分布呈现出不规则的状况之时, 于执行标注焊缝符号的同一时刻。针对焊缝处得加入中实线用以表示可见焊缝, 或者加入栅线用以表示不可见焊缝。
13、两个相互焊接的焊件, 当中存在单面焊且带有双边不对称坡口焊缝的情况时, 引出线的箭头会指向那个具有较大坡口的焊件。
14、表示环绕工作件周围的围焊缝符号, 是用圆圈来呈现的, 它被画在引出线的转折之处, 并且要标注其焊角尺寸K。
15、焊件数量为三个又或者是超过三个相互进行焊接时, 其焊缝不可以当作双面焊缝去标注, 焊缝符号需要单独标注, 尺寸也需要单独标注。
16、处在施工现场开展焊接操作的焊件, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 它绘在引出线的转折之处。
17、彼此相互焊接的两个焊件里头, 要是仅有一个焊件带有坡口（就好像单面V形那样）, 此时引出线箭头是朝着带有坡口的焊件。
举例

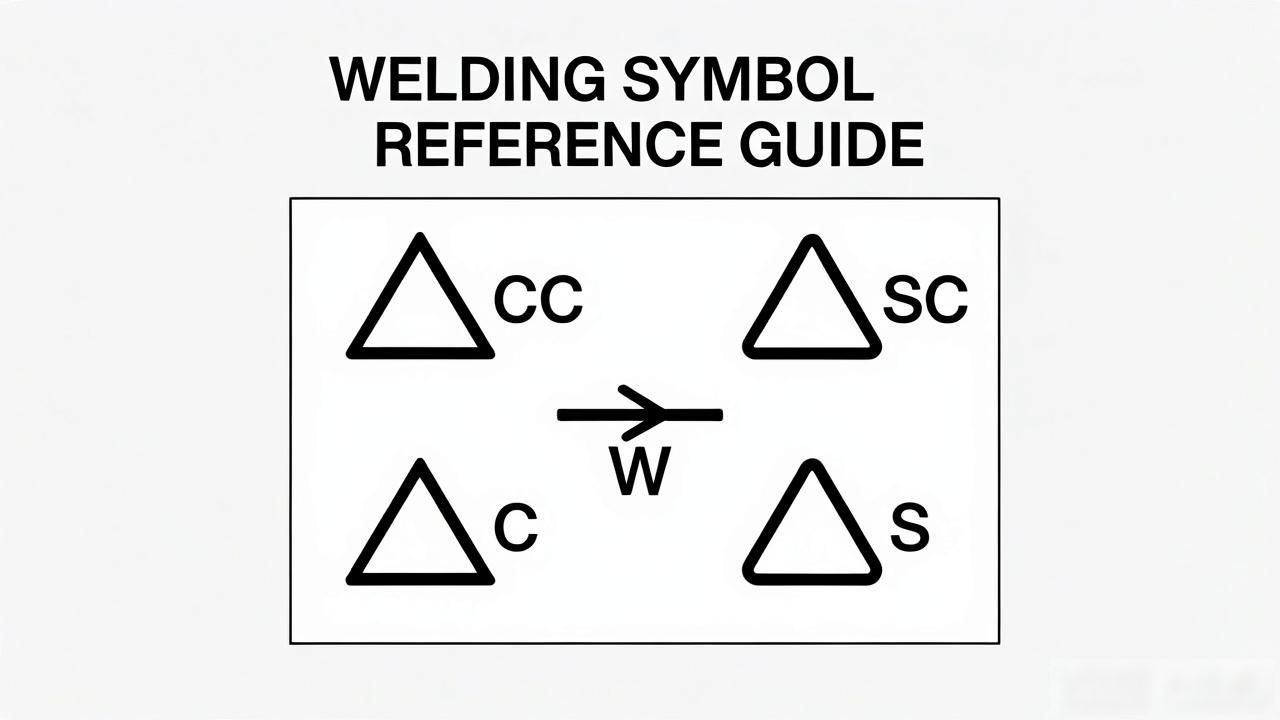

欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
