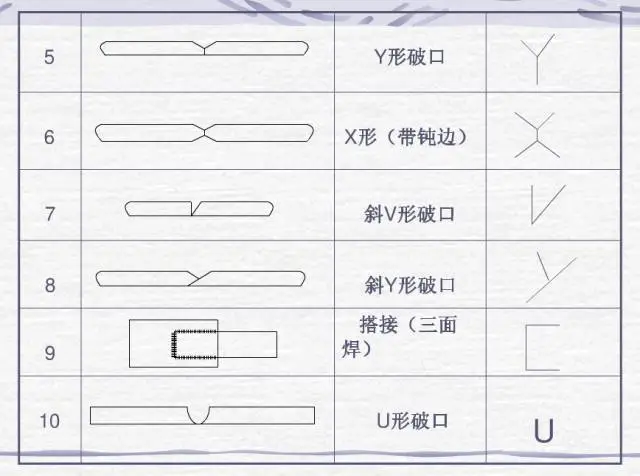

基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图的图样之上, 焊接方法能够依照国家标准 -85 的规定, 运用阿拉伯数字予以表示, 标注于指引线的尾部位置。常用的焊接方法代号呈现于表 3 -9 所示情况。要是属于组合焊接方法, 能够使用“/”进行分开, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）的焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊进行打底操作, 随后使用手工电弧焊来进行盖面操作, 那么就表示为 141/111。
焊缝符号以及焊接方法代号的标注示例，如图3 – 21所示, 此图呈现的是V形坡口对接焊缝, 背面进行封底焊, 正面焊缝表面处于齐平状态，焊接方法是打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
钢结构焊接符号是按照GB324一1988《焊缝代号》绘制的, 钢结构通常归于建筑学科, 属于建筑行业, 所以在钢结构、工业与民用建筑设计中, 钢结构焊接符号标志里常常伴有与建筑相关的符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的, 其中一条是实线, 另一条是虚线, 并且它们的线型都是细线。
2、基准线的虚线, 能够画在基准线实线的上侧，也能够画在基准线实线的下侧, 基准线一般情况下, 应当与图样的标题栏保持平行, 只有在特殊的条件之下，才会与标题栏呈垂直状态。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边, 要是焊缝在接头的非箭头那一侧, 接着基本符号会被标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常没有特别、特殊的要求, 不过呢, 在对单边形焊缝进行标注的时候, 这条箭头线需要朝向带有坡口那一侧的工件。
6、相交或相切于基准线的基本符号、补充符号, 和基准线重合的线段, 用粗实线表示。
7、焊缝的基本符号是粗实线, 辅助符号是粗实线, 补充符号也是粗实线（尾部符号除外），尺寸数字按理也是粗实线, 尾部符号是细实线, 而尾部符号主要用于标注焊接工艺、方法等内容。
8、在同一个图形之上, 当焊缝的形式, 以及断面尺寸, 还有辅助要求, 全都相同的时候, 能够只挑选一处去标注焊缝的符号以及尺寸。并且要加注“相同焊缝的符号”, 相同焊缝符号是3/4圆弧, 画在引出线的转折之处。
处于同一个图形之上, 存在数种一样的焊缝之时, 能够把焊缝进行分类编号, 将其标注于尾部符号的内部, 分类编号运用A、B、C等, 在同一类焊缝当中可以挑选一处标注代号。

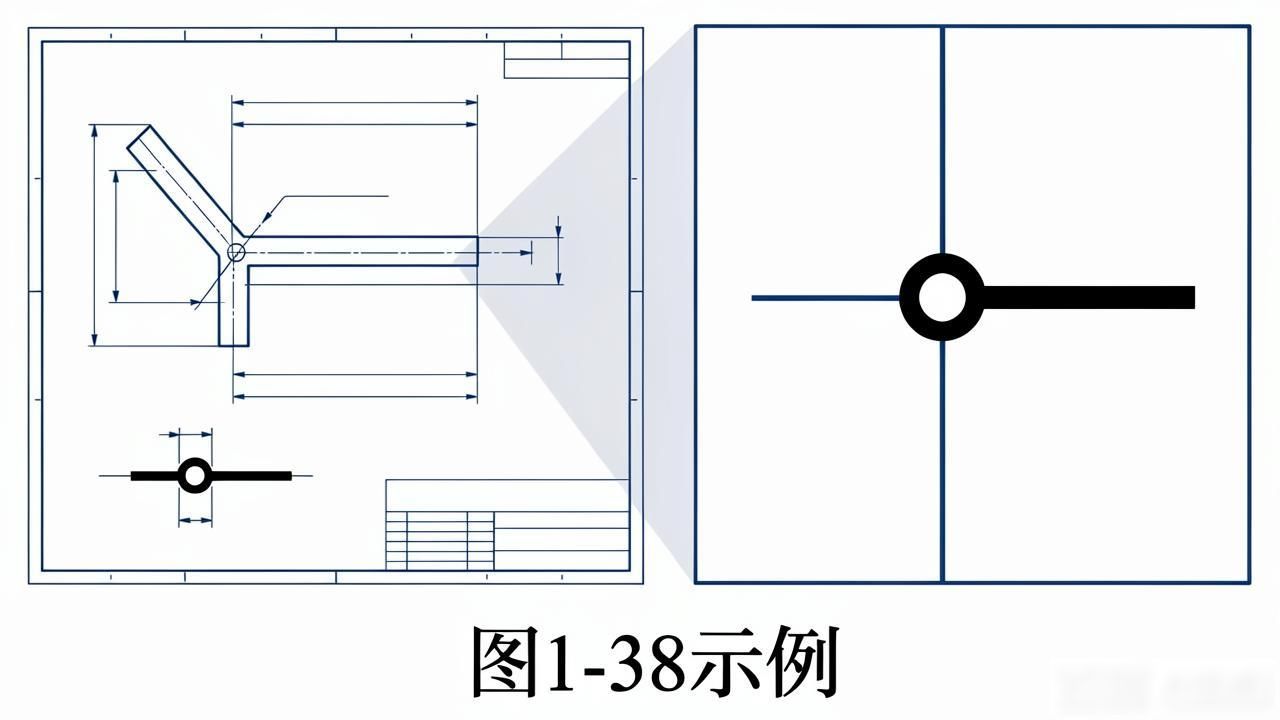

9、熔透角焊缝其所具有的符号, 是要依据图1-38这种方式来进行标注的, 熔透角焊缝的符号呈现为涂黑以后的圆圈, 它画在引出线出现转折的那个地方。
10、用那种形状之中相对较长的角焊缝, 比如说用于焊接实腹钢梁翼缘的焊缝, 是可以不通过引出线进行标注的, 而是直接在角焊缝旁边, 标注那个焊缝尺寸的值K。
11、在连接长度的范围当中, 仅仅只是局部的区段存在焊缝的情况下, 依照图1-40来予以标注。其中K指的是角焊缝的焊脚尺寸。
12、当焊缝分布呈现出不规则的状况时, 在对焊缝符号进行标注的这个时候, 于焊缝的位置, 添加中实线用来表明可见的焊缝, 或者添加栅线借此表示不可见的焊缝。
13、彼此相互之间构成焊接关系的两个焊件, 要是处于单面焊且带有双边呈现不对称状态的坡口焊缝这种情形时, 引出线箭头会指向具有较大坡口状况的那个焊件。
14、围焊缝符号, 用于环绕工作件周围, 其用圆圈表示, 该圆圈画在引出线的转折处, 并且还要标注其焊角尺寸K。
15、当存在三个或者三个以上的焊件彼此进行焊接时, 其焊缝不可以当作双面焊缝来标注, 焊缝符号与尺寸应当分别去标注。
16、处于施工现场开展焊接工作的焊件, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 该符号绘制于引出线的转折部位。
17、存在相互焊接的两个焊件, 假如其中只有一个焊件带坡口, 像单面V形这种情况, 那么引出线箭头所向之处是带有坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
