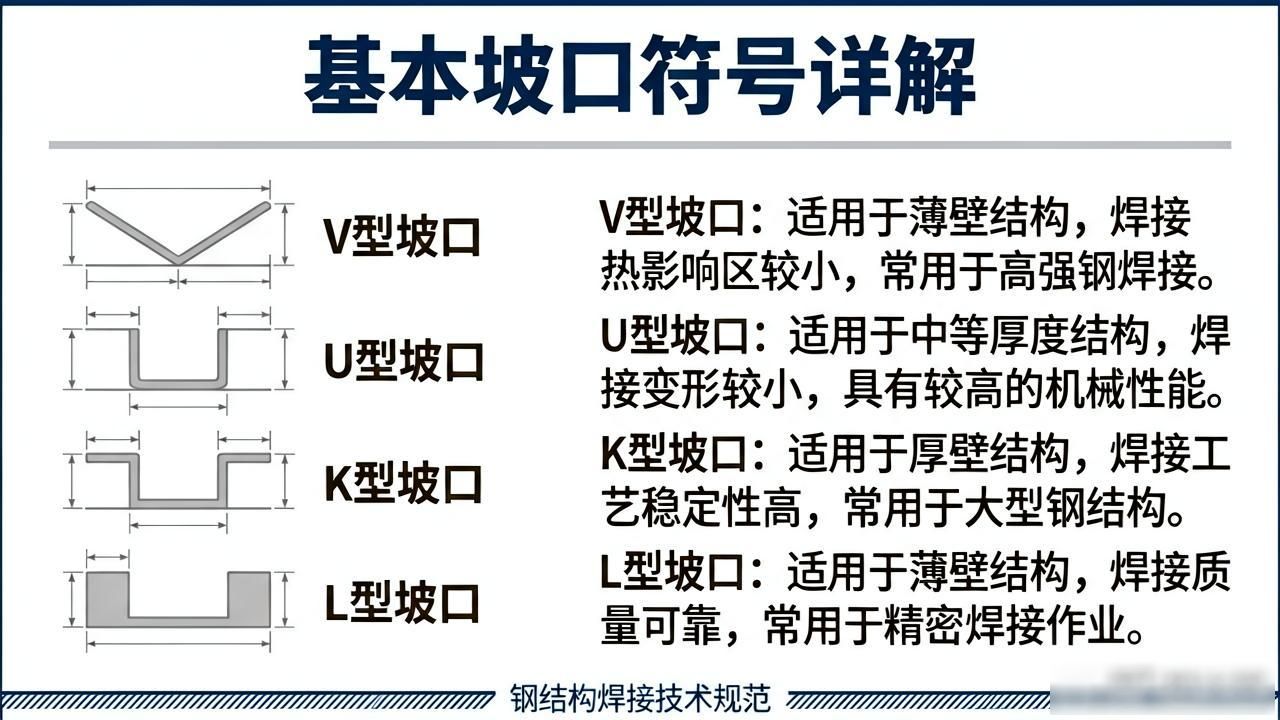

基本坡口符号详解

基本坡口符号详解

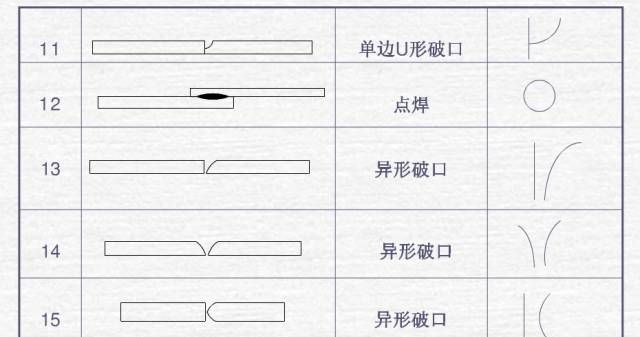

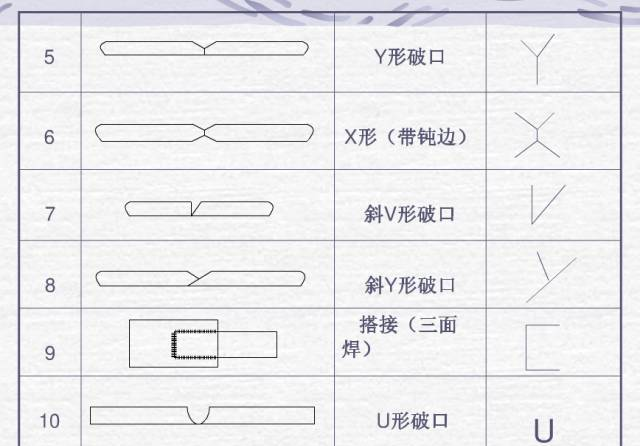

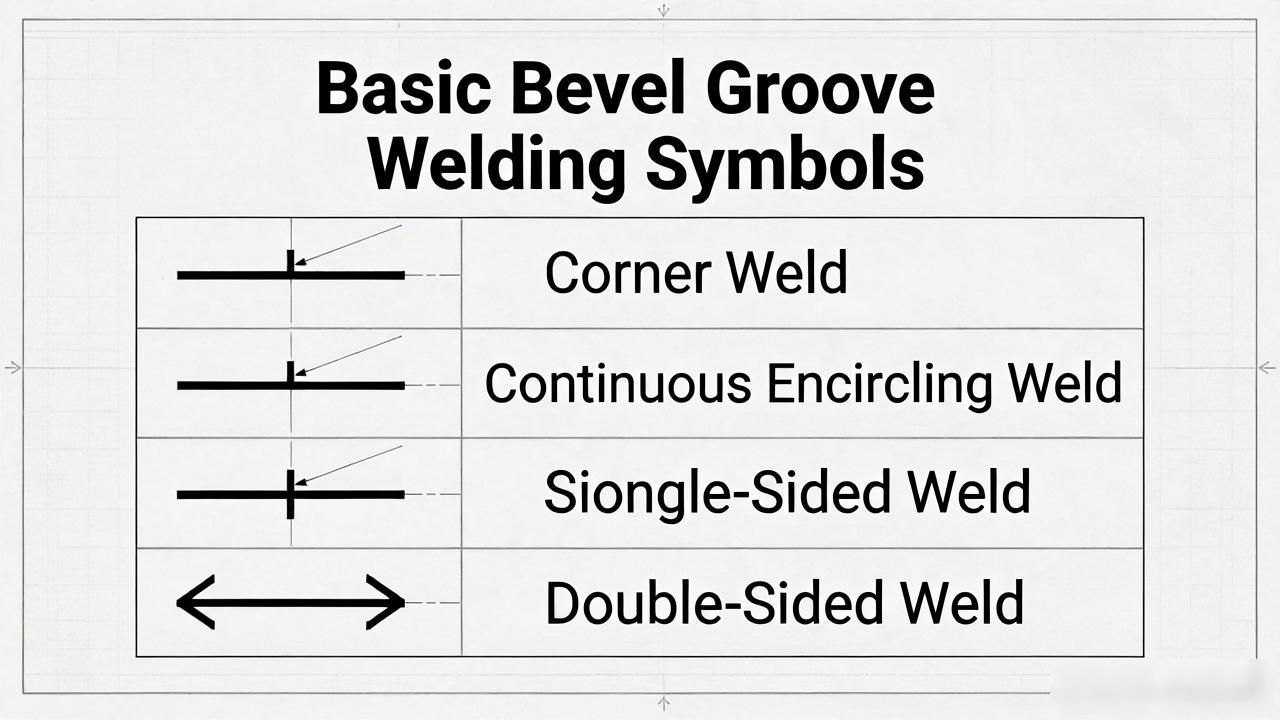

焊接图纸里的关键符号当中有坡口, 它的意义是去指示焊缝的准备状况, 通过知悉不一样类型的坡口符号: 让焊工能够更为精准地掌握焊缝的形状还有尺寸, 以此来确保焊接质量, 接下来, 我们会深入地剖析几种比较常见的坡口符号: 助力您轻松学会焊接图纸里的这一关键要素。

焊接符号的标注方法及实例详解

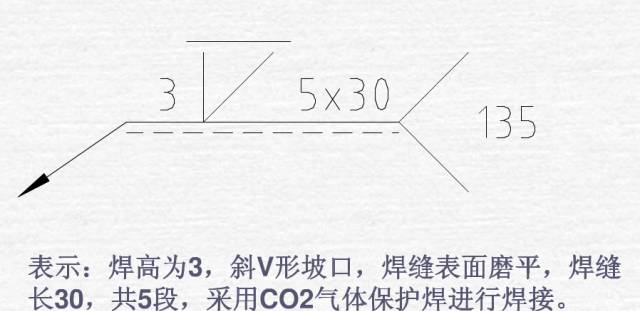

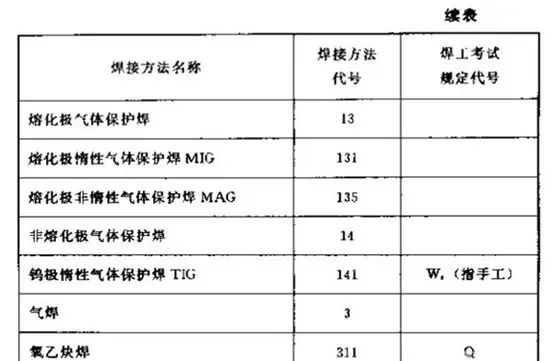

把焊接结构图样里, 焊接方法的表示依照国家标准 -85, 借由阿拉伯数字标注于指引线的尾部。常用的焊接方法代号能见表3 – 9。就组合焊接方法而言, 可用“/”来分隔, 左侧代表正面（或盖面）的焊接, 右侧意味着背面（或打底）的焊接。比如, V形焊缝先运用钨极氢弧焊来打底, 接着用手工电弧焊来盖面, 其表示形式为141/111。

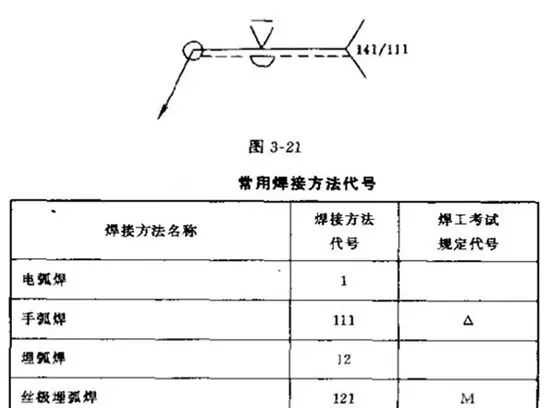

与焊接方法代号一同的焊缝符号标注实例如一幅图所示, 这幅图是图3-21 , 图描绘出一个场景, 是什么场景? 是V形坡口对接焊缝的场景, 在这个场景里, 背面实施了封底焊, 正面焊缝处于何种状态? 正面焊缝是保持表面齐平的状态；具体都是些啥焊接方法? 打底焊运用的是手工钨极氮弧焊, 盖面焊的焊接法以及封底焊的焊接法选用的是手工电弧 焊。

钢结构焊接符号的表示方法及规定

国家标准GB324 – 1988《焊缝代号》是用来遵循以绘制钢结构焊接符号的。钢结构常常地被用于建筑领域, 所以在标注这个过程当中, 建筑符号、型钢符号、螺栓符号以及铆钉符号等等就常常会被结合起来施用。学会这些符号的表示方法以及相关规定, 对于准确无误地去理解还有解读钢结构焊接图纸而言是极其重要的。

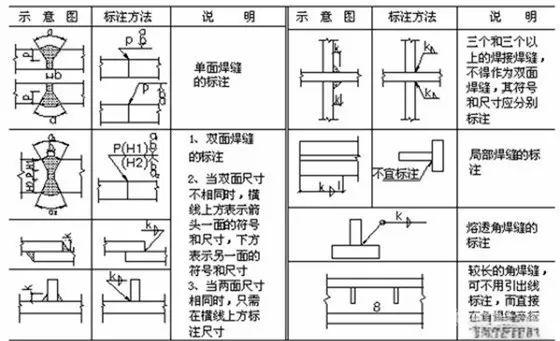

1、焊缝的引出线, 是由箭头以及两条基准线构成的, 其中一条是实线, 另一条是虚线, 而且均属于细线。

2、能够绘制在实线上方或者下方的基准线虚线, 一般来讲是要跟图样的标题栏维持平行状态的, 不过呢在特殊情形之下它能够和那标题栏呈垂直状态。

3、焊缝处于接头箭头侧时, 基本符号要标注在基准线实线侧, 若焊缝处于接头非箭头侧, 那么基本符号应标注在虚线侧。

4、对于双面对称焊缝，基准线可省略虚线。

5、对于箭头线来讲, 其相对于焊缝的位置并没有特别规定, 可是呢, 在标注单边形焊缝的时候, 箭头线必须得指向带着坡口的那一侧工件。

6、有着基本符号, 还有补充符号, 这些应和基准线相交, 或者相切, 那些与基准线重合的线段, 是以粗实线表示。

7、有这样一些线, 焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（注意除了尾部符号）同样是粗实线。尺寸数字原则上那也是粗实线。然而尾部符号是细实线, 它主要用来标注焊接工艺以及方法等相关内容。

8、于一样的图形里头, 当焊缝的形式、断面尺寸以及辅助要求都是一致的时候, 那么只要在一处标明焊缝的符号与尺寸, 添加上“相同焊缝的符号”就行, 这个符号是3/4圆弧, 绘制于引出线的转折地方。要是图形里有几种相同的焊缝, 能够对它们进行分类编号, 标注在尾部符号当中, 编号用A、B、C等字母, 而且在同一类焊缝里仅仅需要在一处标注代号。

9、熔透角焊缝的标注方式, 要参照图1-38来进行, 其符号竟是一个涂黑的圆圈, 绘制的位置得是在引出线的转折之处的那儿。

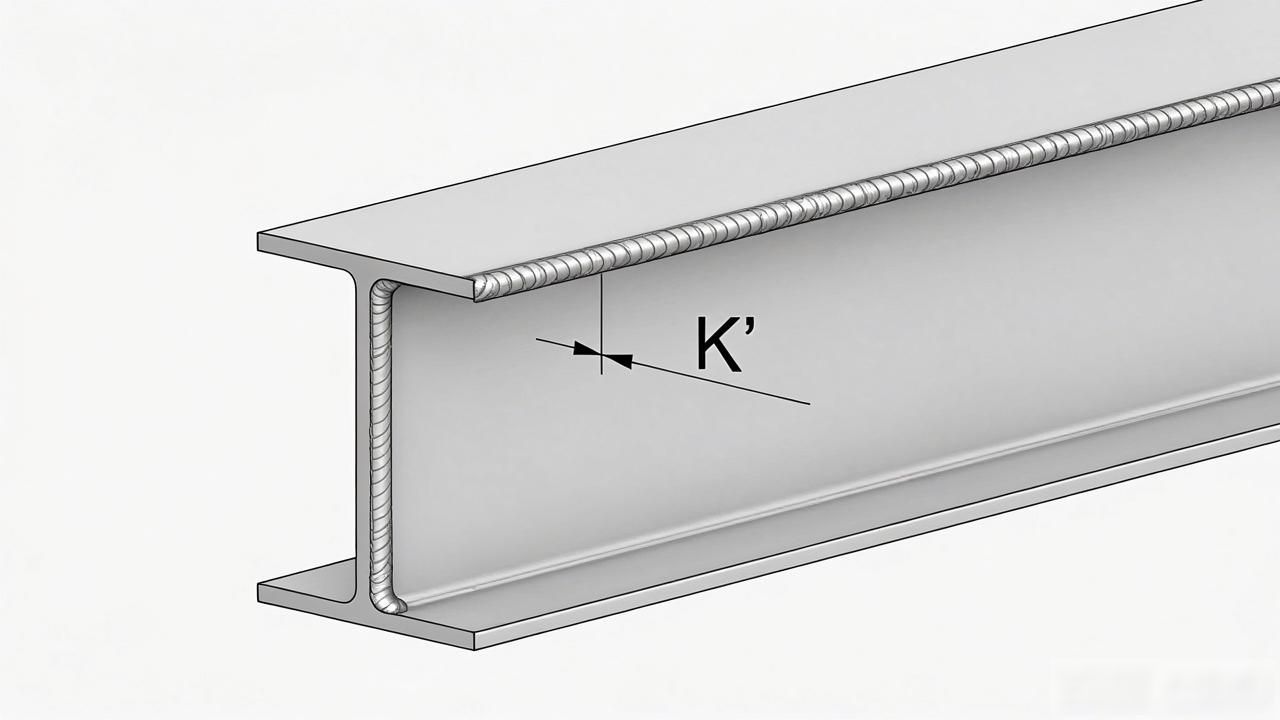

10、对于形状之中比较长的那种角焊缝, 比如说焊接实腹钢梁的翼缘位置的焊缝, 是能够不用借助引出线做标注的, 而是直接在角焊缝的旁边将焊缝的尺寸数值K标注出来。

11、当在连接长度范围里面仅仅是局部的区段存在着焊缝的时候, 要依照图1-40所展示的方式来进行标注, 其中, K代表着角焊缝的焊脚尺寸。

12、倘若焊缝分布呈现出不规则的情形, 那么在进行焊缝符号标注之际, 还需要依据实际具体状况, 在焊缝那儿添加中实线或者栅线, 进而明确能够看见的焊缝以及看不见的焊缝。

13、在相互焊接的两个焊件当中, 要是采用的是单面焊带双边不对称坡口焊缝, 那么引出线的箭头应当指向坡口较大的那个焊件。

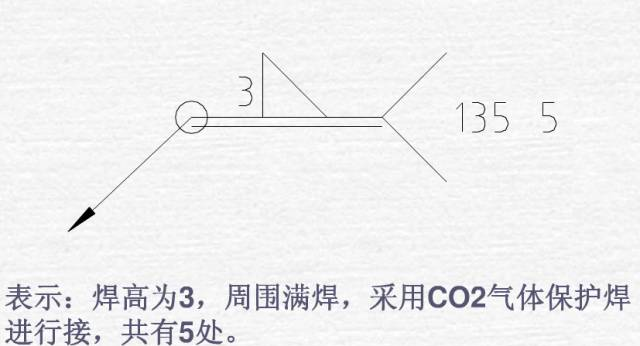

14、围焊缝符号, 它是环绕工作件周围的，用圆圈来表示, 画在引出线的转折处, 并且要标注其焊角尺寸K, 是这样的。

15、当焊件有三个或者超过三个相互进行焊接时, 其焊缝不可以依照双面焊缝去进行标注, 而是要分别把焊缝符号以及尺寸标注出来。

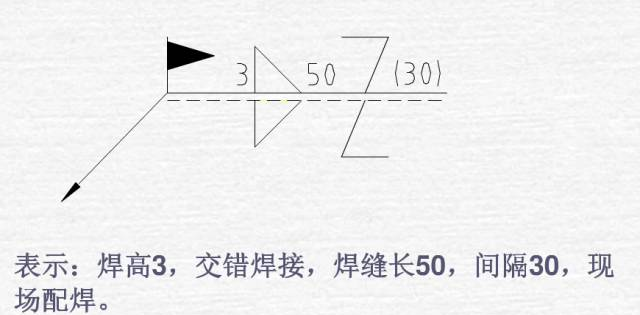

16、焊接工作于施工现场开展, 其焊缝要专门标注“现场焊缝”符号, 以涂黑的三角形旗号来表示此符号, 且绘在引出线的转折之处。

17、有两个相互焊接的焊件, 当中只有一个焊件带有坡口, 像单面V形坡口这种样式, 此时, 引出线的箭头其所指向的是带有坡口的那个焊件。

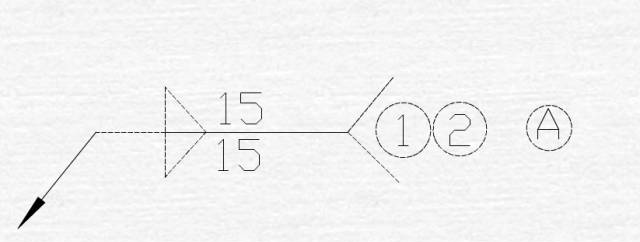

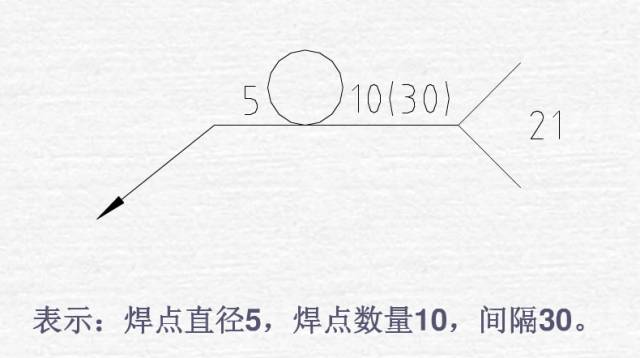

欧美焊接符号示例

于欧美地域, 焊接符号之运用存有其别具一格之处。下面是一些寻常的欧美焊接符号示例, 它们于焊接图纸以及规范里起着极为关键的作用, 助力工程师和焊工精准地领悟焊缝的要求与特性。那些符号不但包含角焊缝、围焊缝等基础类别, 而且还涉及单面焊、双面焊等繁杂情形的处置方法。经由这些示例, 我们能够更妥善地知晓欧美焊接标准的独特之处, 为跨地区、跨文化的焊接工作给予有力支撑。

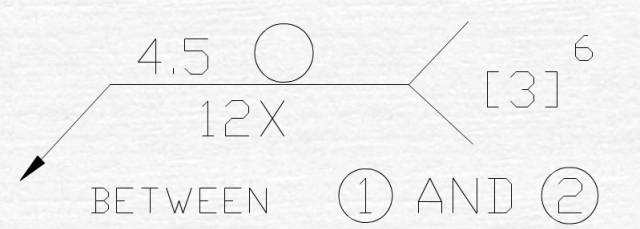

4.5——此符号用于标示焊点的直径大小。

【3】由图纸里的图示可知, 此符号的用途是用以区分特定情况, 何为特定情况呢, 是CC项或者SC项的特定情况。

6——此符号代表此处为第六个CC项或SC项。

那个, ①AND②这个符号, 它是被用来标明①号跟②号两点之间的焊点位置的。

12X, 这个符号所表达的意思是, 于两点之间存有12个焊点, 之后, 我们会去探讨一些日本的焊接符号示例。

A——根据图示，此符号用于标示关键或重要的特性。
