1、火焰校正办法, Jenny在2021年浅谈火焰校正摘要, 因材料、设备、运输等因素影响, 会致使原材料变形, 在制造过程中有切割而产生的变形、焊接造成的变形、运输引发的变形及吊装导致的变形, 对于这些变形, 经实践与初步理论分析, 对校正工序予以探讨, 还对校正温度、加热时间、加热范围开展研究, 对校正位置作一般性讨论。在钢结构制造进程里, 因材料、设备、运输等方面因素的波及, 会致使原材料产生变形, 其中该变形包括火焰校正位置、时间、温度方面, 以及加热工序, 还有切割变形、焊接变形、运输变形与吊装变形这几种变形情况, 在这些诸多变形式样当中, 类似原材料产生的变形能够仰仗平板机或者卷板机去消除, 像翼板幅度小于60毫米的。

2、H、T等规则物体焊接会产生变形, 这种变形可借由翼缘校直机校正龟背, 然而其他方面的变形以及大尺寸工件的变形, 就没办法通过校直机校正完成了,特别是焊接后呈现复杂外形的形状, 更是无法借助校直机來加以校正, 而通常是利用火焰校正的办法来处理。致使这些变形出现的原由在于, 构件或者原材料遭受外力作用, 抑或是受到内力的作用, 进而会引发拉伸现象, 出现压缩状况,导致弯曲情况,产生扭曲问题或者产生复合变形。生产时, 轧辗变曲, 或间隙、速度分布不一致, 会在宽度方向产生机械应力, 进而引起原材料机械应力变形；存放时, 存放多、堆放时间长, 因自重会引起朔性变形, 运输吊装不正确, 会引起物体变形或将物体吊坏, 这些都导致原材料存放不当变形；因氧气乙烘火焰高温时, 切边金属冷热收缩不一致, 使切口在切割加热边向外弯, 从而产生切割变形, 以上就是各种变形的产生原因。

3、曲, 冷却之后, 内应力致使加热的那一边朝着内部弯曲。组装出现变形, 组装的时候, 好多板料鉴于多方面缘故, 得借助外力强行组合，这让组装件在焊接之前, 就因为残余应力而出现了变形。焊接引发变形, 焊接产生的不均匀温度场, 让构件因为焊接出现的热变形没办法自由伸缩, 因机遇产生的温度应力造成了变形。加热温度达到一定程度, 就会对组织的形变产生影响, 进而造成变形。各种变形里头, 以焊接变形是最为严重的那种, 而焊接变形又能够分成如下几种, 纵向收缩变形, 是构件顺着长度方向的收缩, 横向变形, 即构件朝着焊缝垂直方向的收缩, 挠曲变形, 是构件焊完以后因为纵向或者横向收缩变形引发的, 角变形, 为构件的平面围绕焊缝产生的角变形, 波浪变形, 也是构件出现的平面弯曲, 其中我公司二十到四十毫米规格的钢板是最容易演变成这种变形的, 错边变形, 是两。

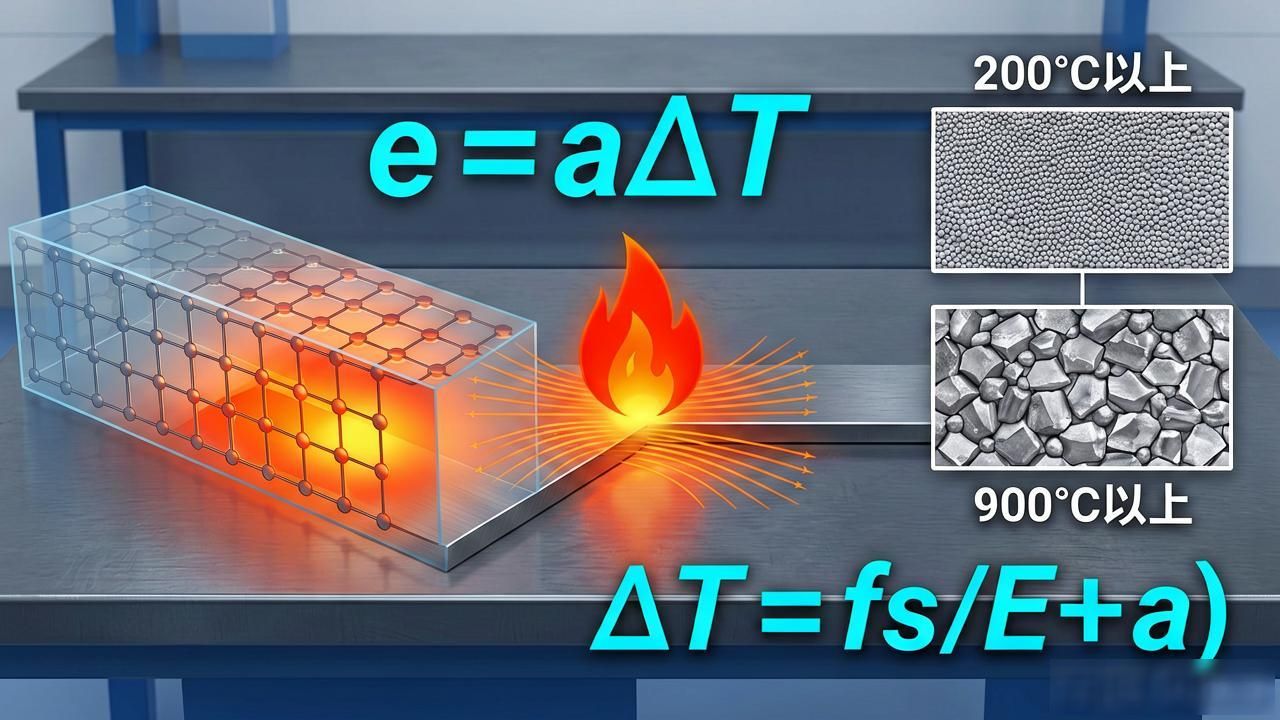

4、种不同材质在焊接之际, 因热膨胀并非一致进而产生变形, 此变形分为在长度方向及厚度方向的错边, 火焰校正的原理是, 当以火焰对校正工件的变形部位实施加热时, 其加热部位以及附近的钢材会随温度升高而出现膨胀, 然而周围部位的大部分钢材处于常温状态下并不膨胀, 相对而言较为稳定, 会对受热部位的膨胀起到阻碍以及压抑的作用, 致使加热部位受到径向反作用力, 螺旋变形呈现为扭曲变形, 复合变形乃是以上各种变形的汇总。在温度超出金属的屈服点之际, 就会出现塑性压缩变形, 而当停止加热时, 伴随温度的下降, 高温时所产生的局部压缩变形量仍旧留存下来, 因为冷却便会产生收缩应力, 致使其纤维收缩进而变短, 从而达成校正的目标。依照虎克定律存在: e =fs/E, 其中E是钢材的弹性模量, E=, fs是钢材的屈服强度。

5、先是钢材的应变情况, 钢材在温度有变化的时候存在应变, 其应变有着这样的公式, 即e=a AT , 这里a是钢材的线膨胀系数, 跟常温相比较, 当温度达到TC的时候就会造成塑性变形, AT =fs)/(E*a) , 在没到达AT之前属于弹性变形, 而弹性变形是能够恢复的, 总归火焰校正的基本方式是把工件松的部位收缩得变紧, 也就是使晶格间距从长变短, 加热温度与变形量呈现出成正比的关系。一般来讲, 当处于小于200度的情况时, 不会有明显的校正效果呈现, 而要是大于900度的话, 就会达到奥氏相变温度, 进而致使内部组织产生组织方面的变化, 使得晶粒变得粗大起来。对于钢材校正时温度的颜色判断可见以下表格: 颜色呈现为暗褐色, 暗红色, 喑樱色, 樱红色, 浅櫻色, 淡红色, 温度处于（度）, 颜色为桔黄。

6、火焰有着微红淡枯黄黄色那样不同的淡黄色、黄白色、亮白色, 还有（这里写的）温度（这里附上具体单位度）, 其火焰分类是这样的: 外焰, 它适用于各种管件的矫正。中焰, 其温度最高, 它适用于低碳钢。内焰, 适用于焊接。火焰校正适用的种类有多种: 焊接件、钏接件、毛坯件、成品件、压装件、碳钢、有色金属、低合金钢, 不过对于铸铁件、高合金钢及高碳钢是不宜采用的。火焰校正法具备这样的特点: 操作方便, 使用设备简单, 校正速度快, 效率高, 经济效率好，适用面广。经历了漫长时间的实践, 我们归纳出了钢结构校正的方法以及适用的情形如下: 其一为单板校正, 其中a类, 通常是在凸出来的地方进行加热, 采用的是线形也就是带状的加热方式, 温度以及宽度一般是依据钢板的厚度和变形的大小来确定的；要是厚度为1。

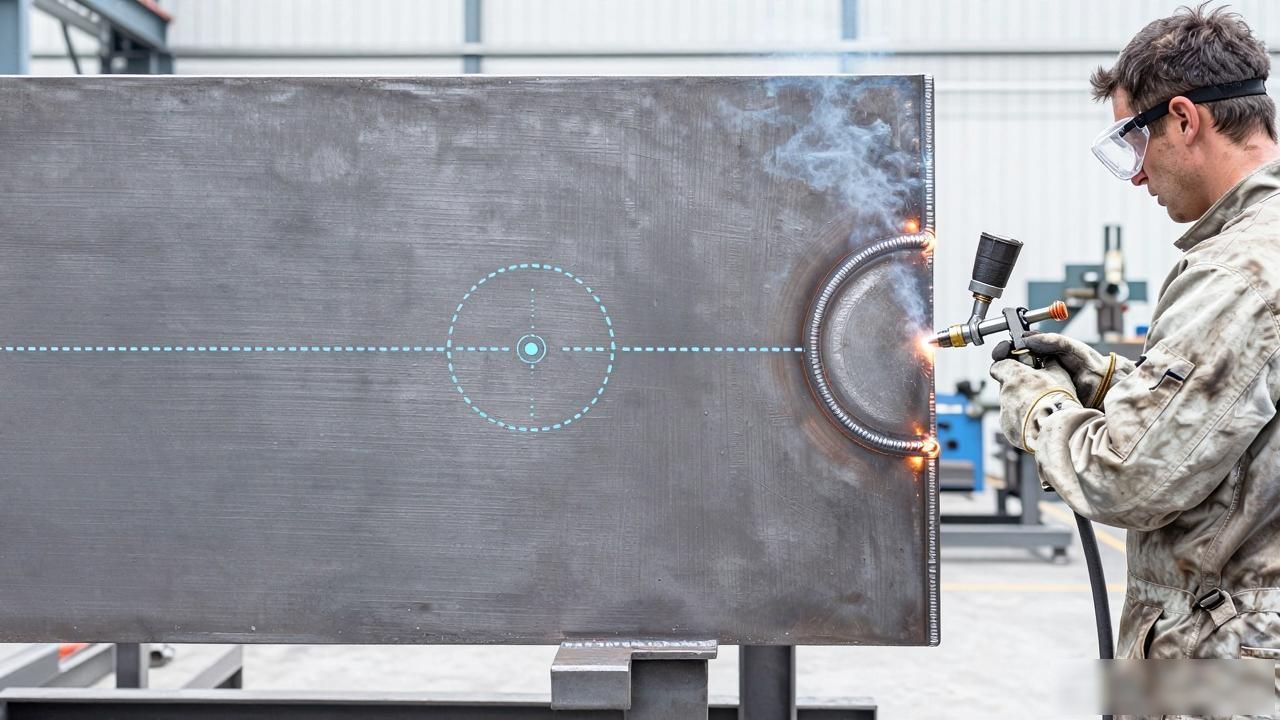

7、有一个柱底板, 其尺寸是1米XI米，厚度为00毫米, 有凸处, 凸处是3毫米, 存在烤的情况, 烤的宽度为120毫米, 其红点深度为25 – 30毫米, 此时对应的温度为302度左右；再来看看另一个, 它的厚度是30毫米, 宽度为350毫米是焊接接口, 其凸处为20毫米, 烤的宽度大约在80 – 100毫米之间, 温度大约是303度左右, 红热深度大概是10毫米左右, 附图一单板分为A类和b类, 在实践当中, 通常会在弯曲最多的那个点进行加热, 加热的大小以及温度是根据板材的厚度和弯曲的大小来确定的；要是一次校正没有达到要求, 等它冷却后再使用相同的方法继续操作。另外还有一种方法, 首先就是在弯曲最多的那个点烤出一个圆点, 要求板材两面的温度基本保持相同, 并且要红透, 冷却之后从旁边进行补火, 一直到符合要求为止；假设板厚为50毫米, D二200毫米, 长度是10米, 弯曲数值为10毫米, 那就先选择性地烤六个圆点, 直到。

8、直径处于大概70毫米的范围, 温度是600度上下, 开始冷却之后在圆点的旁边进行补火, 补火形成直径是10毫米的大小, 温度和之前一样, 一直到成为合格状态。要是板的厚度超过了在40mm以上, 宽度处于200mm至800mm之间, 长度而言同时又比较长的情况下, 一般会把板进行坎起校正, 效果比较好并且能够节约成本、节省人力。附图二的单板B类以及c类, 这类板通常呈现扭曲状态, 一般是冷压反变形或者加外力之后加热来消除应力。附图三单子板C类二中H格式梁校正办法以及顺序如下: a先是要把两翼板平面度予以校正（查看工艺流程上面的标准）, 我们厂除了垂撑（板厚超过30mm）以及板厚在60mm以上的柱子之外, 一般是借助翼缘校正机来开展校正。b90度校正: 于大于90度的方向针对腹板实施线性加热, 加热温度依据板厚度来确定（比如说板厚是10毫米, 角度是100度, 加热温。

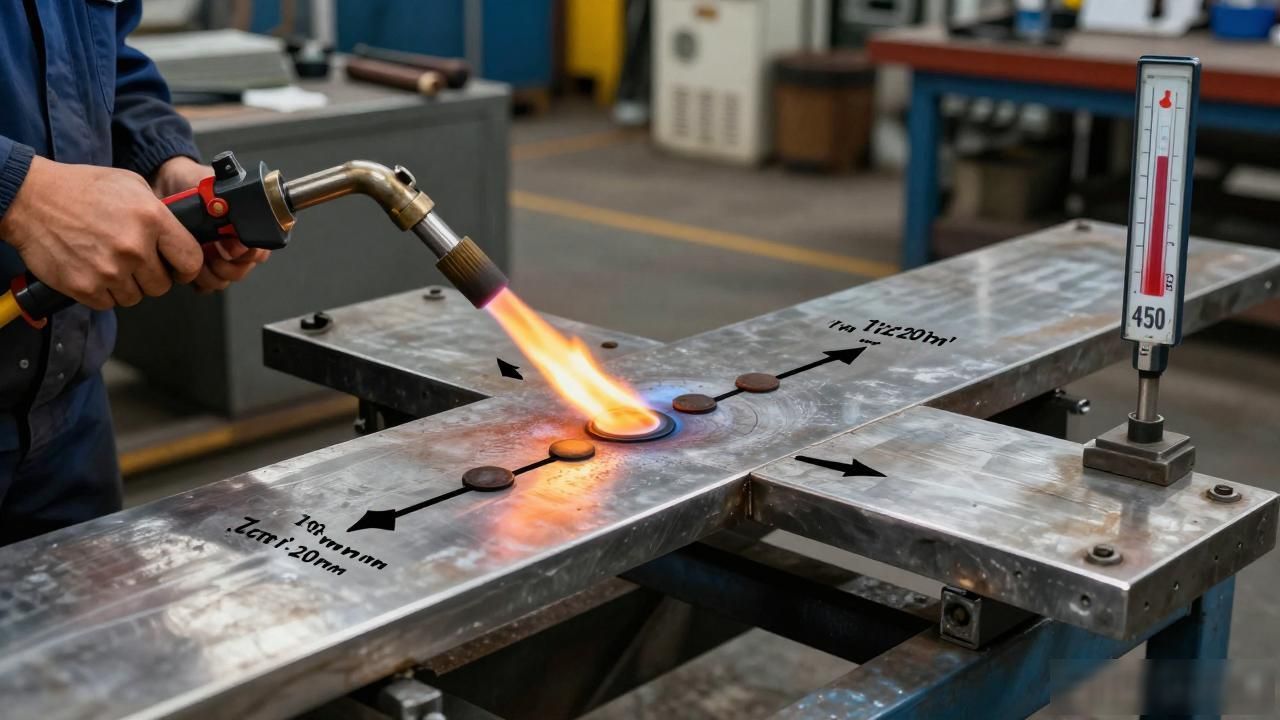

9、是呈现为度处于150度左右那般的线状, 也就是烤炬向着移动方向的速度大概是lm每20秒, 针对于腹板厚度比20毫米更为大些并且角度变化存在较大幅度这一情况, 要是想要达成又快速又优质这样的效果, 那么能够适度增添外力, 不过, 但值得留意的是, 在增添外力之际, 角度校正量由于弹形变形这个缘故, 而需要适当大出那么一点点。c平、侧弯校正, 其具体方法跟单板校正基本上相同, 可是要把控好温度, 侧弯烤点要多且温度不宜过高, 要是板的厚度是20毫米, D 是350毫米, 长度为8米, 弯曲为6毫米时, 一般需要挑选4或5个点, 烤点大小是70毫米左右的半圆, 温度在450度左右,对于平弯校正而言,像薄板情形, 一般首先烤翼腹板中的其中一样, 而厚板平弯较大的时候, 那么首先在腹板位置使用加热工具生火加热,等到冷却然后再有选择地到未加热之另一部份加热生火；要是翼板厚度为60毫米, 腹板厚度变为40毫米, 同时宽度为那种720毫米,高度调整到500毫米, 且在此基础上长度保留长为8米, 弯曲。

10、对厚度为12毫米的物件而言, 通常在腹板上的特定比45点处, 存在着大小为120*180毫米的等腰三角形情形, 该等腰三角形里那120是底边的长度, 此时温度处于500度左右, 于翼板上烤火时宽度呈现为100 – 120毫米, 红焰深度大概是2530毫米, 温度约为度。进行扭曲校正时, 首先要查看扭曲点所处位置, 要是在翼板上, 就在翼板上烤斜火, 斜火方向乃是高点对高点大概为45度, 对于板厚20毫米以下的H型梁其扭曲为3毫米, 翼板一般斜着烤4火, （按照经验, 一般上下各烤一火, 那么扭曲变量为0.5、0.8mm）火焰宽度为25毫米40毫米, 温度约为度（考虑加热这种加热方向, 对于薄板可适当施加外力）, 要是在腹板上, 就在腹板上加斜火, 方法跟上面相同, 温度在200度左右 ;等到扭曲校正完成后还会出现局部。

11、的侧弯变形，要进一步完善，使 之整体符合校正要求。三槽钢以及槽钢梁的校正办法和顺序如下: a, 90度方向的校正: 其方法跟前边一样（主要是针对组合成槽钢样式的焊接梁）。b, 平侧弯的校正: 对于槽钢平侧弯校正而言, 在纳乡隹一号炉的钢性梁校正过程中, 槽钢中间焊接夹板之后平侧弯变形比较大。一般来说, 一根十米长的槽钢焊接后平弯大概在50到100毫米左右, 那么至少要分两步来做: 第一步, 有选择性地在槽钢窄边走同时校正45个圆点, 烤成大小约为40到50毫米的圆, 火焰温度约为300度, 也就是每个烤点估计大概在30秒左右, 冷却之后查看效果, 如果不行就再进行校正, 直到符合要求。要是校多了, 就在其二背面筋上进行反校, 长度大约为200到300毫米, 宽度为25到35毫米, 时间约为40秒；第二步:

12、在凸边窄边靠角筋那里以校火实施侧弯校正, 其宽度不可超出窄边一半, 温度处于度左右, 长度般是 300 毫米, 有时长度能达到一米。在实际作业当中要顾及其他因素；槽钢形式的组合梁校正好 90 度之后, 倘若梁高 600 毫米, 梁长 3.5 米宽度是 150 毫米, 在所校角度正好后, 要在窄板上有选择性地同时校 7 或 8 个圆点, 其直径大概为 70 毫米, 实施方法跟槽钢梁基本上一样。本人曾在别的书上看到利用两把烤矩同时加热校正的办法, 但在实际工作中我们的方法更适用。附上图片的四槽钢梁进行校正, 四箱形梁也要校正（这校正见附图五）, a翼板边缘平面度的校正, 采用线性加热的方法, 内侧宽度比外侧稍微宽一点, b平弯校正, 先烤腹板, （基本型是同时上拱）, 然后冷却。

13、后续对翼板进行加温, 所附图纸的图六.c展示侧弯校正情况时, 方法如下: 首先要做的是, 在翼板上校准点, 该校准点的大小大约是翼板宽度的五分之二, 在其冷却之后, 将进行补火操作, 补火需要注意的是, 范围一般是翼板边缘加上焊缝, 其大小略微大于校准点, 形状为半圆形。焊接时若不加以控制, 几乎所有箱形梁: 均会产生扭曲 , 校正方法有二个 （ 1）, 这是第一, 如果施加外力以后烤斜线 , 那么就得注意: 斜线的起、转折点 , 基本上要能连接，这里当然要除掉起点和终点之外, 且务必对于焊接点表面的温度, 对于焊接节点位置加热面的宽度, 都需精准细致到可控；本人在实实在在的作业进展历程当中, 一般情况下围绕部件表面转一个圈: 大约如此可校正扭曲0.5到1.2毫米的这种高度程度差不多；（ 2）第二种方法是: 对于那种翼板大于30毫米 , 高度超过600毫米 , 长度约为4米 , 扭曲量比较大的时候: 需要采用以下特定方法 , 具体是加外力之后校正直线圆圈 , 加热宽度大概在毫米左右 , 温度处于度左右 , 红热深度达到板厚的7 , 标点符号使用正确, 句末有标点符号。

14、0%。运用这种方法的时候, 通常来讲那根梁会缩掉一部分量。附上七五大型H梁校正确实: 校正翼板平面度的时候一定得先校正龟背, 校正腹板平面弯曲的时候一定得加额外的力, 而且只能是点状的；要是不施加外力的话, 那么烤点一般是先从外面开始再到里面, 温度大概在200度上下, 具体的数据还在进一步做实验当中。平面弯曲量比较大的时候, 最好的方案是烤焊缝和烤龟背一同开展, 这在我们公司制作的耒阳大板梁那里得到了实践的验证。六角钢进行校正: 通常采用的是点状加热方式, 其红热范围大概是角钢宽度具备2/5的比例, 烤点的两边能够见到呈现红点的状况, 要是角钢出现内弯的情形, 在地筋部不超过1/2的地方实施校火, 当角钢外弯的时候则是以点状形式进行校火, 在益阳大板梁当中, 鉴于运输过程所导致的变形情况, 大板梁腹板上面的角钢产生了31mm的变形, 我们运用这种方法仅仅使用五火就将这根角钢校正好了。附图八 七管子。

15、及其管排校正, a管子校正主要是针对联箱, 在短管焊接完成之后, 其变形比较大, 选择烤点在短管焊接时正面其背面, 采用点状加热方式, 大小大概是60毫米的圆, 温度大概约为400度, 红热深度大概约为80%。为 b 管排校正平弯选平弯最明显点时, 隔一根, 要用带状加热, 该加热方式下的温度不应大于200度。侧弯状况时, 是先行对管子连接件采取两面加热的手段, 这样操作的时候所需要的温度大约要小于 200 度, 在完成这步且等其 之后, 才行在于顶点管子相关处使用带状加热的办法, 这种加热方法所基于的范围大概是管子圆周的 1/3, 此时所需温度大约为度, 要是所涉及的温度以及其范围在实际操作里是偏大的情况, 依据基本原理, 管子直径就会缩小且由此影响其外观。八种复杂连接体进行校正, 这类物体通常结构颇为复杂, 在我们企业主要体现为水工类产品, 针对这类物体开展校正之际, 务必得留意烤点的位置, 并且在必要之时添加外部力量, 比如水工产品当中的侧轨。
